Abzieher Kurbelwellenriemenscheibe für 306PS, 508PS, 508PN, wie JLR-303-1439, 303-1440, 303-1441

Durch Korrosion und durch das Anpressen mit hohem Drehmoment, sind die Riemenscheiben meist nur schwer zu demontieren. Mit diesem Spezialwerkzeug ist eine Demontage bzw. das Abziehen des Schwingungsdämpfers in wenigen Minuten problemlos möglich.

Vorgehensweise:
(Referenz: Jaguar XK (X150) 5.0 AJ-V8-5.0 508PN Motor)

Ausbau:

1. Zentralschraube Kurbelwelle entfernen
2. die vier gegenüberliegenden Schrauben des Schwingungsdämpfers ebenfalls entfernen
3. zuerst den Bolzen einschrauben (auf ausreichende Einschraubtiefe achten)
4. den Abzieher bis zum Anliegen über den Bolzen montieren
5. die Abstützplatte mit den vier zuvor entfernten Schrauben befestigen
6. den Schwingungsdämpfer durch Drehen der Bundmutter und gleichzeitigem Gegenhalten der Spindel abziehen

Achtung: Achten Sie auf die Reibscheibe und erneuern Sie diese ebenso wie die Zentralschraube.

Einbau:

1. in den Schwingungsdämpfer muss eine Dichtnaht in die dafür vorgesehene Nut eingebracht werden
2. zuerst den Bolzen einschrauben (auf ausreichende Einschraubtiefe achten)
3. die Abstützplatte mit den vier Schrauben befestigen
4. den Abzieher auf den Bolzen bis zum Anliegen an der Abstützplatte aufschrauben
5. den Schwingungsdämpfer durch Drehen der Bundmutter und gleichzeitigem Gegenhalten der Spindel bis zum Anliegen aufpressen

passend für folgende Motorcodes:
306PS, 508PS, 508PN, (AJ-V6-3.5, AJ-V6-4.2, AJ-V8-5.0, AJ-V8 GEN.III RS)

passend für folgende Fahrzeuge:
Landrover:
Discovery (L319, L462)
Range Rover, Range Rover Sport (L320, L322, L405, L494)
Range Rover Velar (L560)

Jaguar:
F-Pace (X761)
F-Type (X152)
XE (X760)
XF (X250, X260)
XJ (X351)
XK (X150, X152)

zu verwenden wie:
303-1439 Kurbelwellendämpfer, Ausbauplatte
303-1440 Bolzen Kurbelwellendämpfer, Aus- und Einbauwerkzeug
303-1441 Kurbelwellendämpfer, Aus- und Einbauwerkzeug

im Überblick:
✔ hochwertiges, dem Original angelegtes, Spezial-Werkzeug
✔ Stahlmaxx Qualität
✔ hochwertige Materialien
✔ Ersatzteile verfügbar

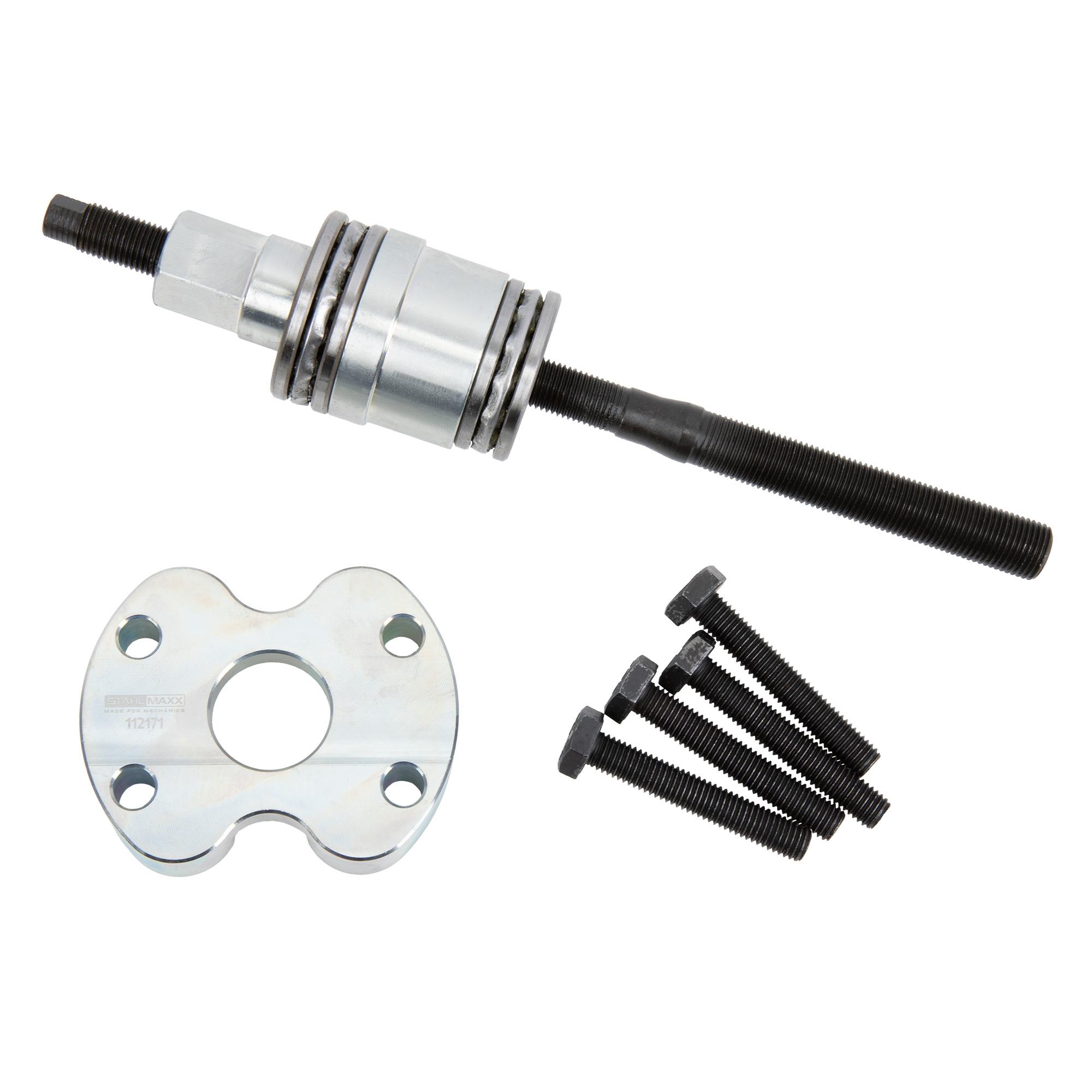

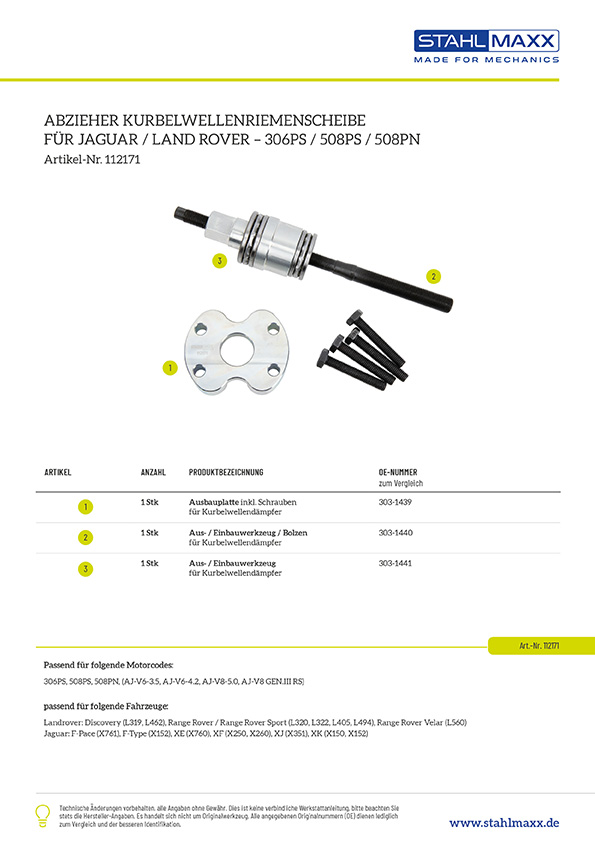

Lieferumfang:

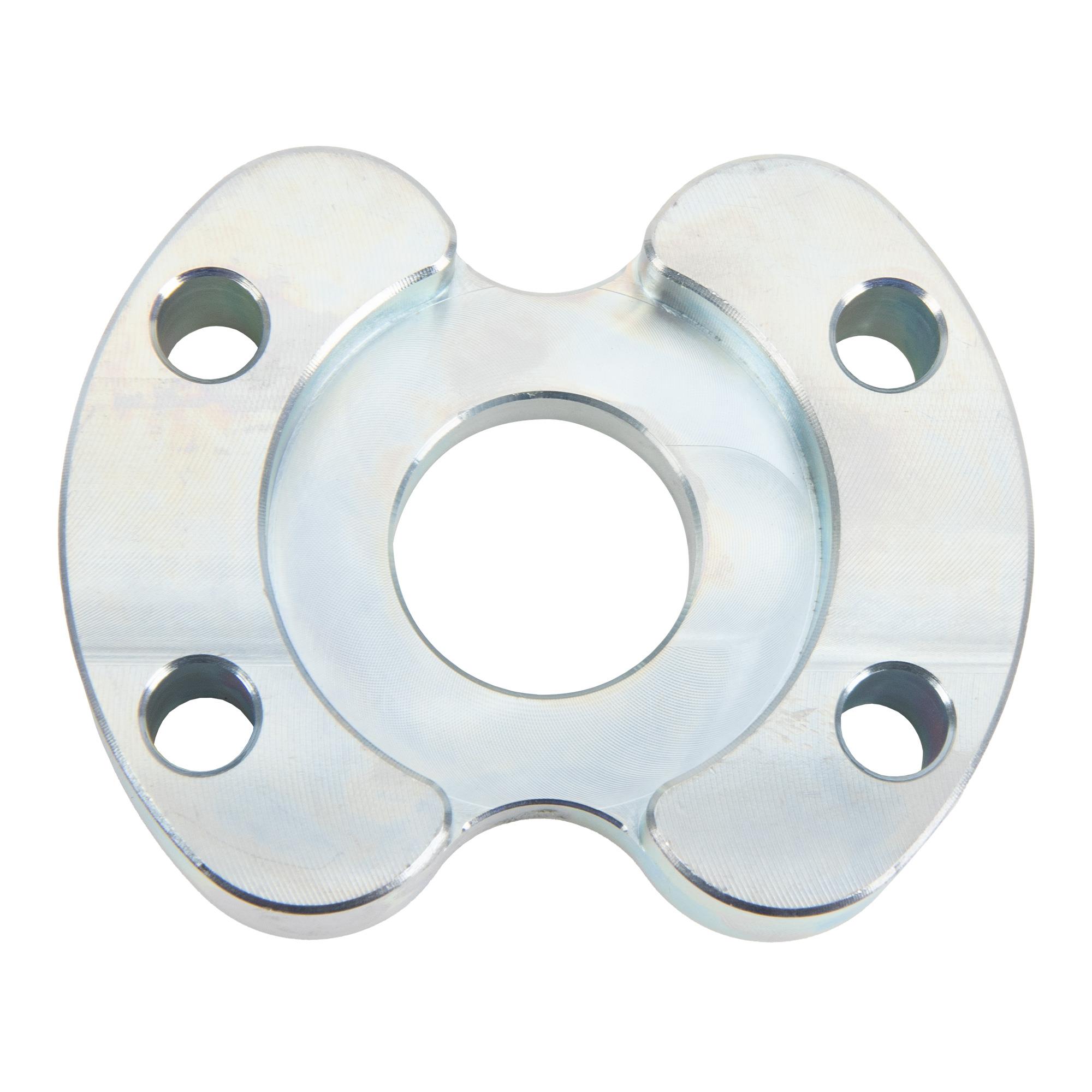

1 x Kurbelwellendämpfer, Ausbauplatte, zu verw. wie 303-1439
1 x Bolzen Kurbelwellendämpfer, Aus- und Einbauwerkzeug, zu verw. wie 303-1440

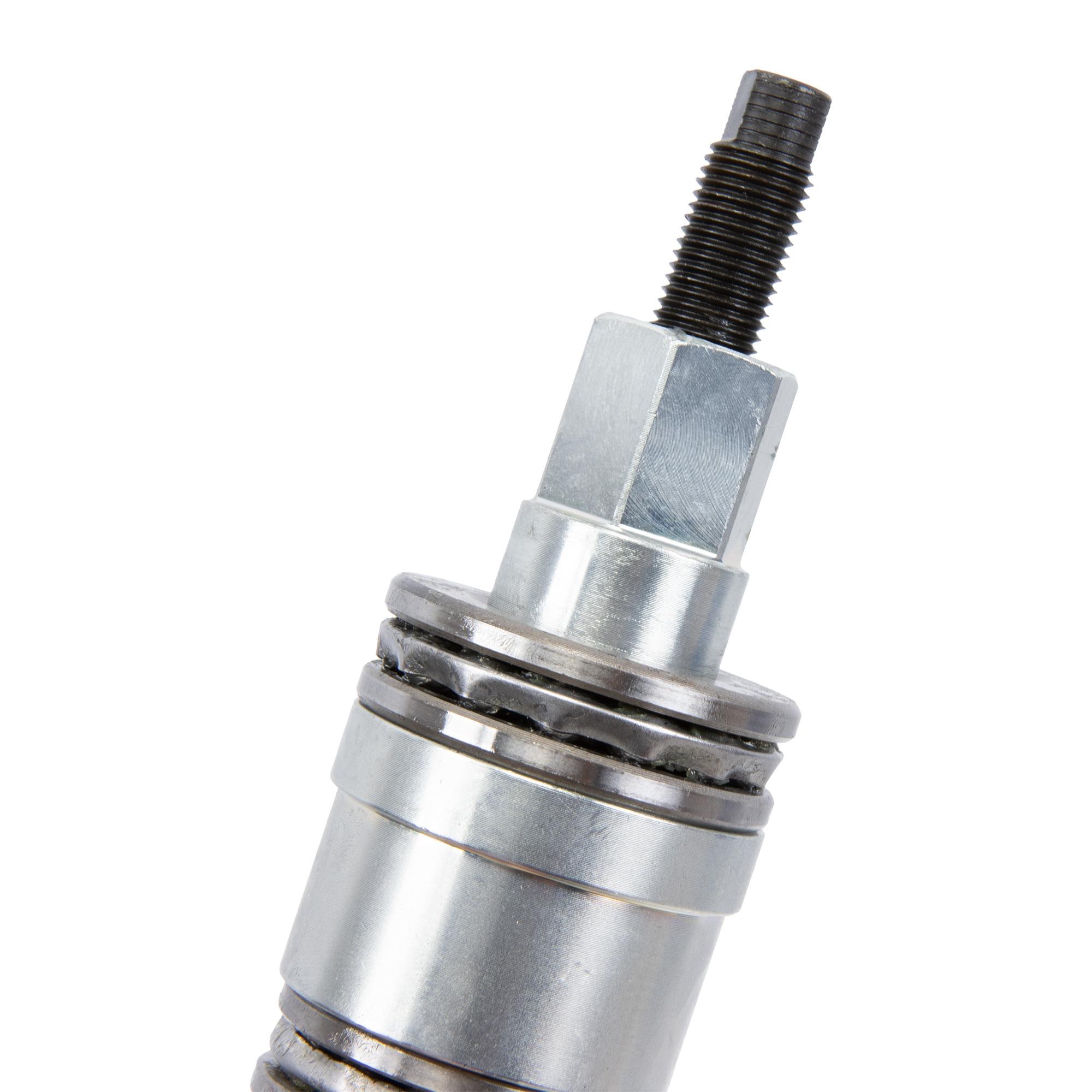

1 x Kurbelwellendämpfer, Aus-/Einbauwerkzeug, zu verw. wie 303-1441

Dieses Werkzeug ist auch im Artikelset Art.-Nr. 123168 verfügbar.

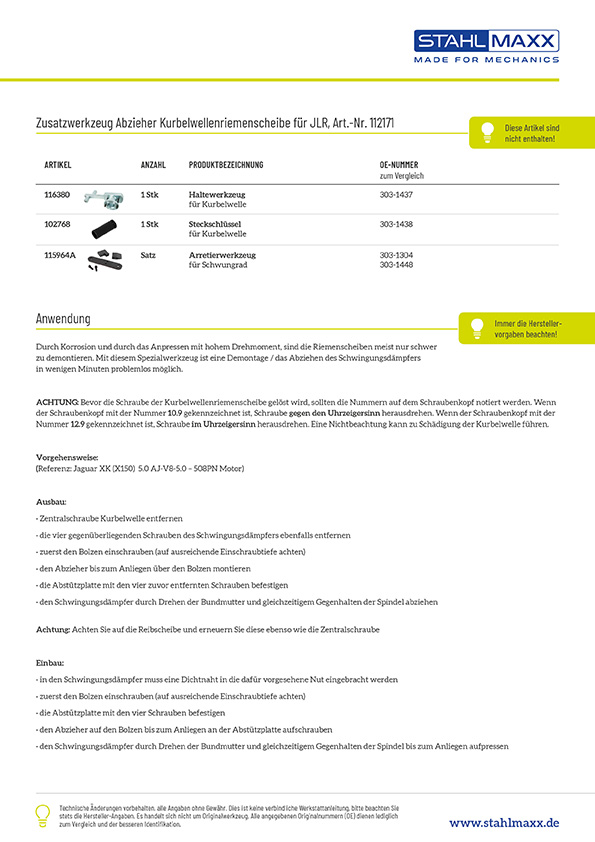

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 116380 Kurbelwellen-Haltewerkzeug, zu verw. wie Jaguar 303-1437
Art.-Nr. 102768 Kurbelwellen Steckschlüssel, zu verw. wie Jaguar/Land Rover 303-1438
Art.-Nr. 115964A Schwungrad-Arretierung Jaguar, Landrover, zu verw. wie 303-1304, 303-1448

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
