Spezialwerkzeug zur De- und Montage des IMS Lager der Zwischenwelle, für Porsche M96, M97

Hochwertiger Spezialwerkzeugsatz zum Erneuern des „Intermediate Shaft Bearing“ auch IMS-Lager oder Zwischenwellenlager genannt. Dieser Werkzeugsatz ermöglicht die Demontage bei intakten, aber auch bei beschädigten oder abgerissenen Lager-Mittelbolzen. Die Montage erfolgt nach OEM-Vorgabe.
Spezielle Führungszapfen die den Einbau erleichtern und 2 Gewindeadapter, für beide Varianten des IMS-Lagers, sind bei Mitbewerbern meist nicht enthalten.

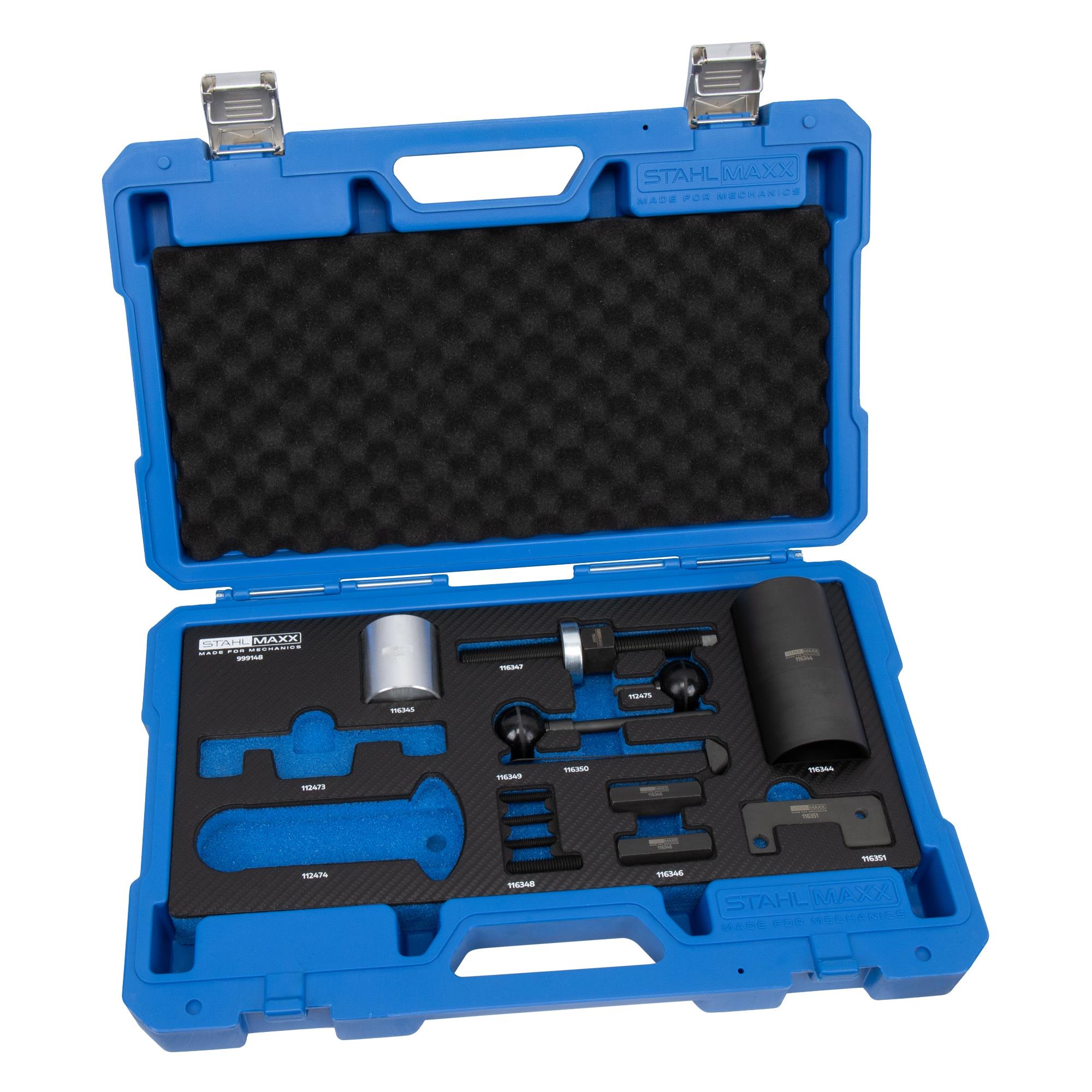

Geliefert wird das Werkzeug in einer hochwertigen Passform Schaumeinlage im stabilen Werkstattkoffer.

In vielen Porsche Modellen unterliegt das Zwischenwellenlager (IMS) erhöhtem Verschleiß und kann Späne in den Öl-Kreislauf befördern. Kommt es zu einem Totalversagen des Lagers, ist ein Motorschaden die Folge.
Ein Wechseln der Lager wird daher vorsorglich nach einer gewissen Motorlaufleistung empfohlen.
Der Motor kann bei dieser Version und mit unserem Werkzeug eingebaut bleiben.

Die hier angebotene Variante (Art.-Nr. 999148-1) kann mit Art.-Nr. 112473 und 112474, zum Komplettsatz (für den Steuerkettenwechsel oder zur Motorreparatur) aufgerüstet werden.

zu verwenden wie:
9686, 9595/1, 00072195951, 00072196860

passend für folgende Porsche Fahrzeuge:

• Boxster, Cayman 986, 987 mit 2.5L, 2.7L, 3.2L Motor
  2.5L M96.20 (1996-1999)
  2.7L M96.22, M96.23 (1999-2005)
  3,2L M96.21, M96.24 (1999-2005)
• 911 (996) mit 3.4L, 3.6L Motor
  3.4L M96.01, M96.02, M96.04 (1997-2001)
  3.6L M96.03, M96.70, M96.76, M96.79 (1999-2005)
• 911 (997) mit 3.6L, 3.8L Motor
  3.6L M96.05, M97.70, M97.70S, M97.76 (2004-2009)
  3.8L M97.01, M97.01S, M97.77, M97.77R (2004-2011)

Verwendbar z. B. mit Lager Ersatzteilnummer:
99610590102

Reparaturhinweis:

• Getriebe / Schwungrad / Kupplung demontieren
• Motor auf OT
• Dichtungen der Nockenwelle entfernen und das jeweilige passende Nockenwellenlinieal einsetzen
• Spannmutter des IMS Lagers und die 3 Schrauben des Verschlussdeckels entfernen
• Sicherungsring entfernen

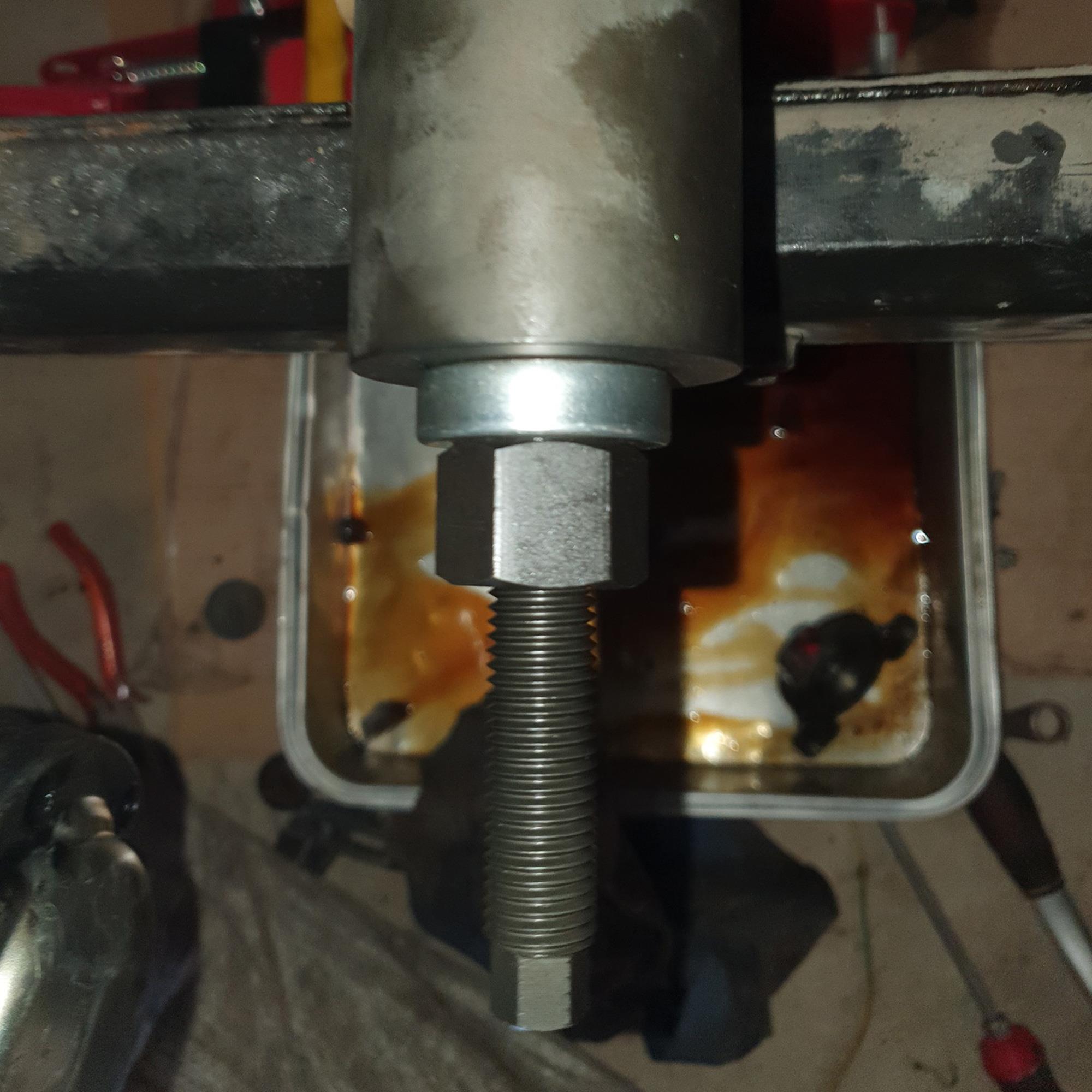

• das alte Lager wird nun mithilfe der großen Hülse und der Gewindespindel mit passendem Adapter ausgezogen
  Hinweis: Bei stark beschädigten Porsche Zwischenwellenlagern, kann es bis zum Abreißen des Mitten-Dornes kommen. In diesem Fall liegt eine Adaptermutter bei, diese ermöglicht eine Demontage ohne Mittelwelle
• Lagerfläche und Bohrung reinigen
• neuen IMS-Lagersatz inkl. Mitten-Dorn, mithilfe der Aluminium Hülse eintreiben, die Hülse besitzt eine Führung und bestimmt gleichzeitig die korrekte Einbautiefe

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ präzisionsgefertigte Spezialwerkzeuge
✔ größere Abdeckung und leichtere Arbeitsweise als Mitbewerber
✔ inkl. Datenblatt und Zuordnungstabelle
✔ professionelle Aufbewahrung in Schaumeinlage und Werkstattkoffer

Lieferumfang:
1 x Art.-Nr. 112475 Absteckdorn für Kurbelwelle, zu verw. wie Porsche 9595/1, 00072195951

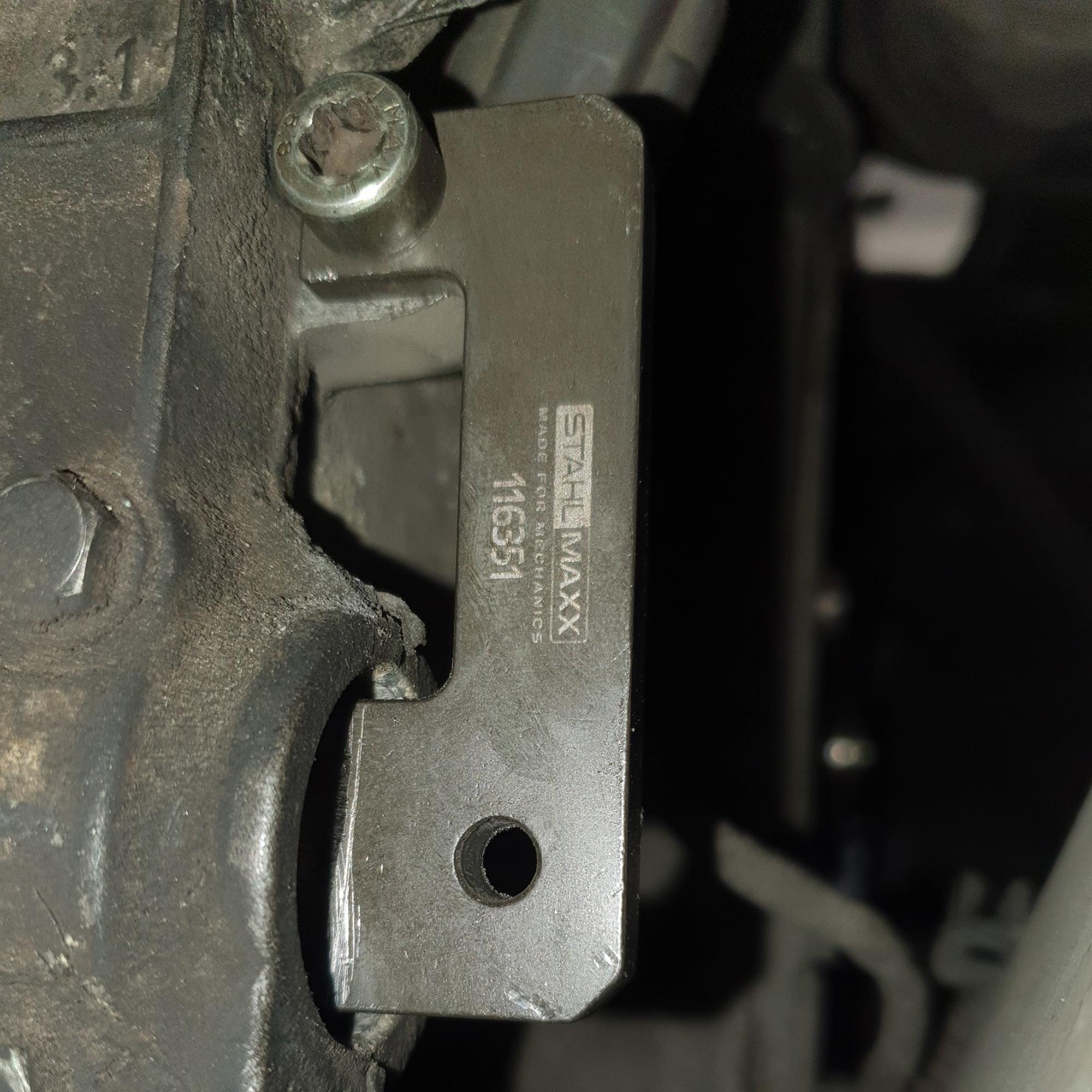

1 x Art.-Nr. 116351 Einstelllehre für Nockenwelle, gekürzte Version, zu verw. wie Porsche 9686 / 00072196860

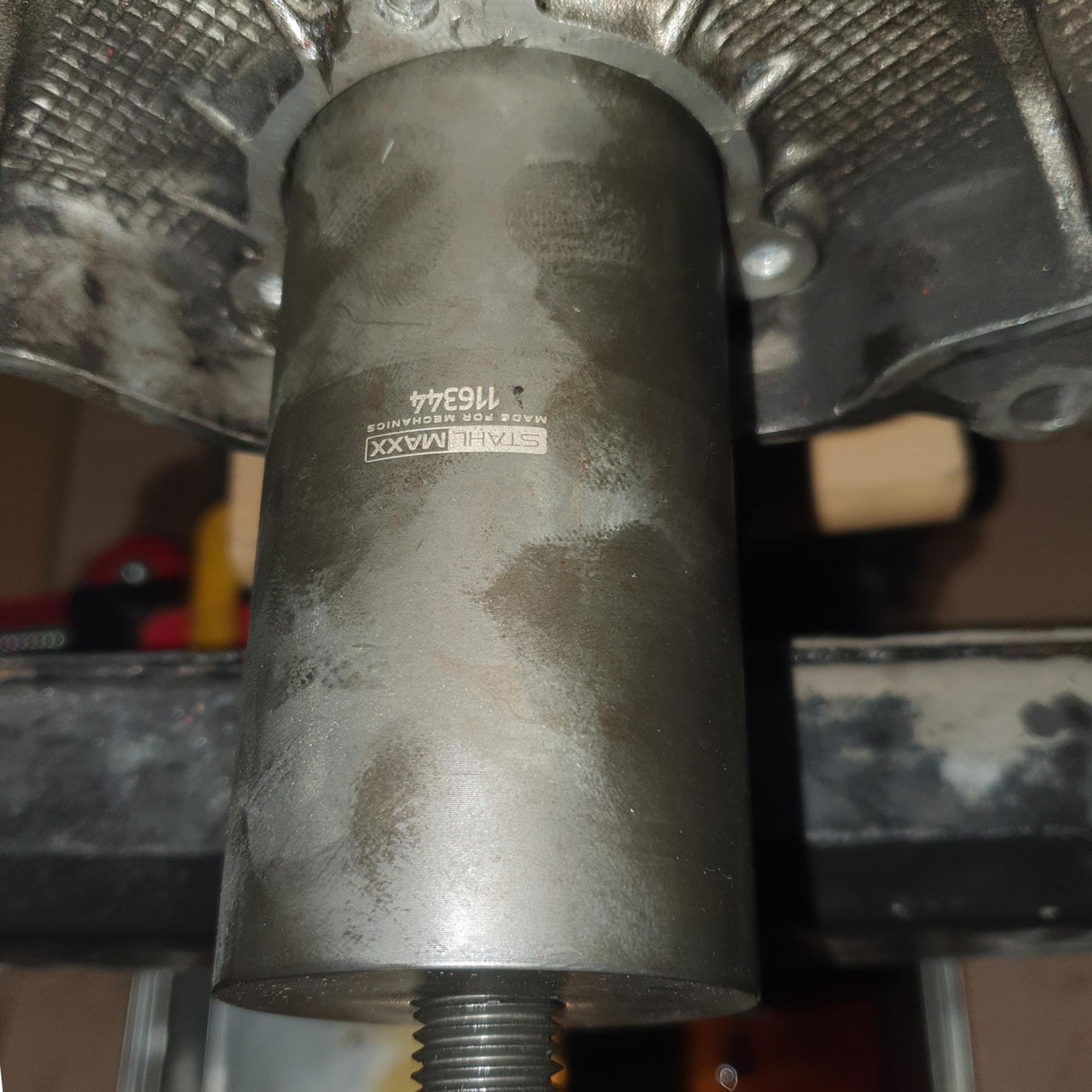

1 x Art.-Nr. 116344 Auszughülse für IMS Lager
1 x Art.-Nr. 116345 Einschlaghülse für IMS Lager
1 x Art.-Nr. 116346 Gewindeadapter (Satz=2 Stk.) für IMS Lager
1 x Art.-Nr. 116347 Ausziehspindel mit kugelgelagerter Mutter

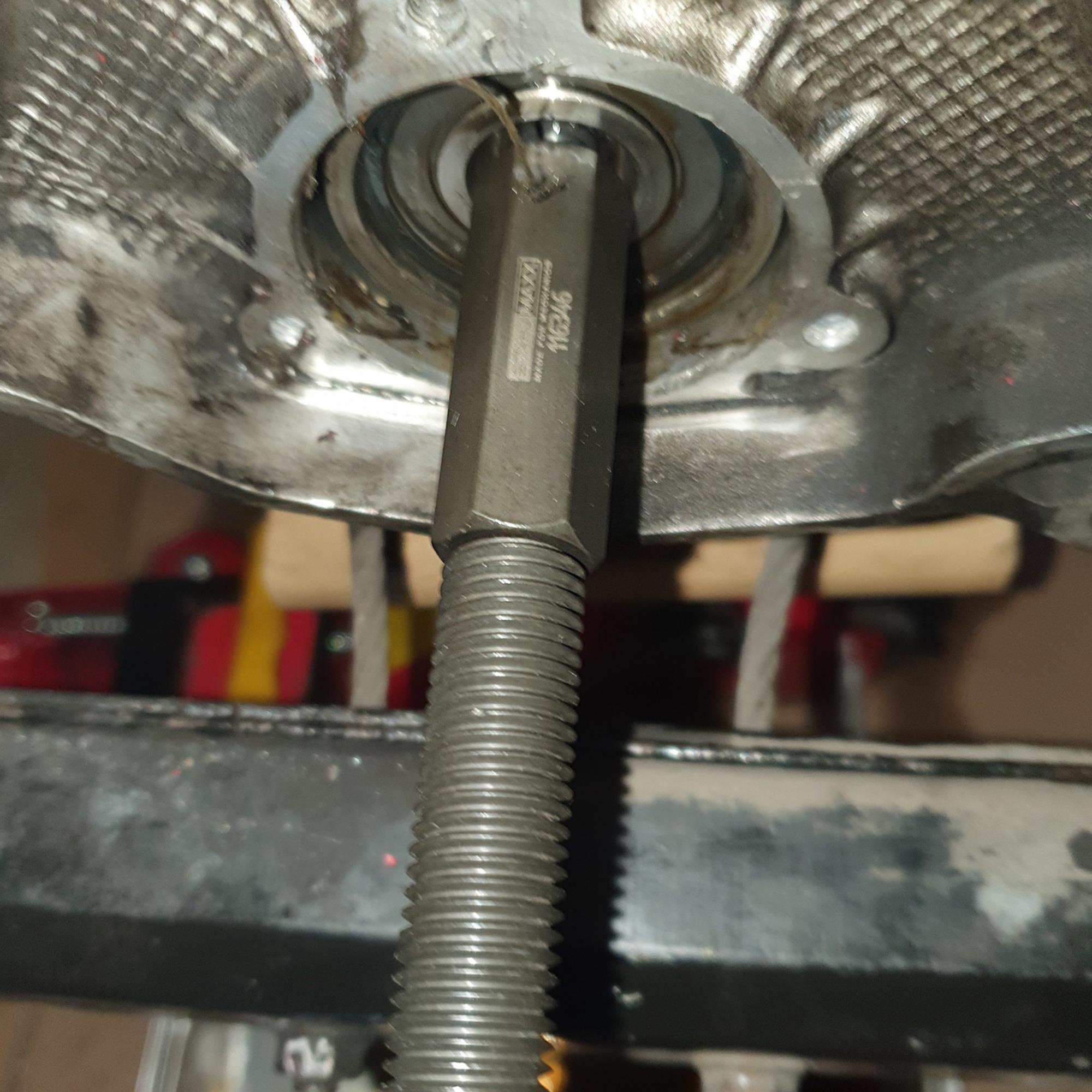

1 x Art.-Nr. 116348 Gewindeadapter M10x1,25 für Ausziehspindel
1 x Art.-Nr. 116349 Spezialschrauben IMS, (Satz=3 Stk.), zur Führung beim Einbauvorgang
1 x Art.-Nr. 116350 Spezialmutter zum Ausziehen ohne Mittelwelle

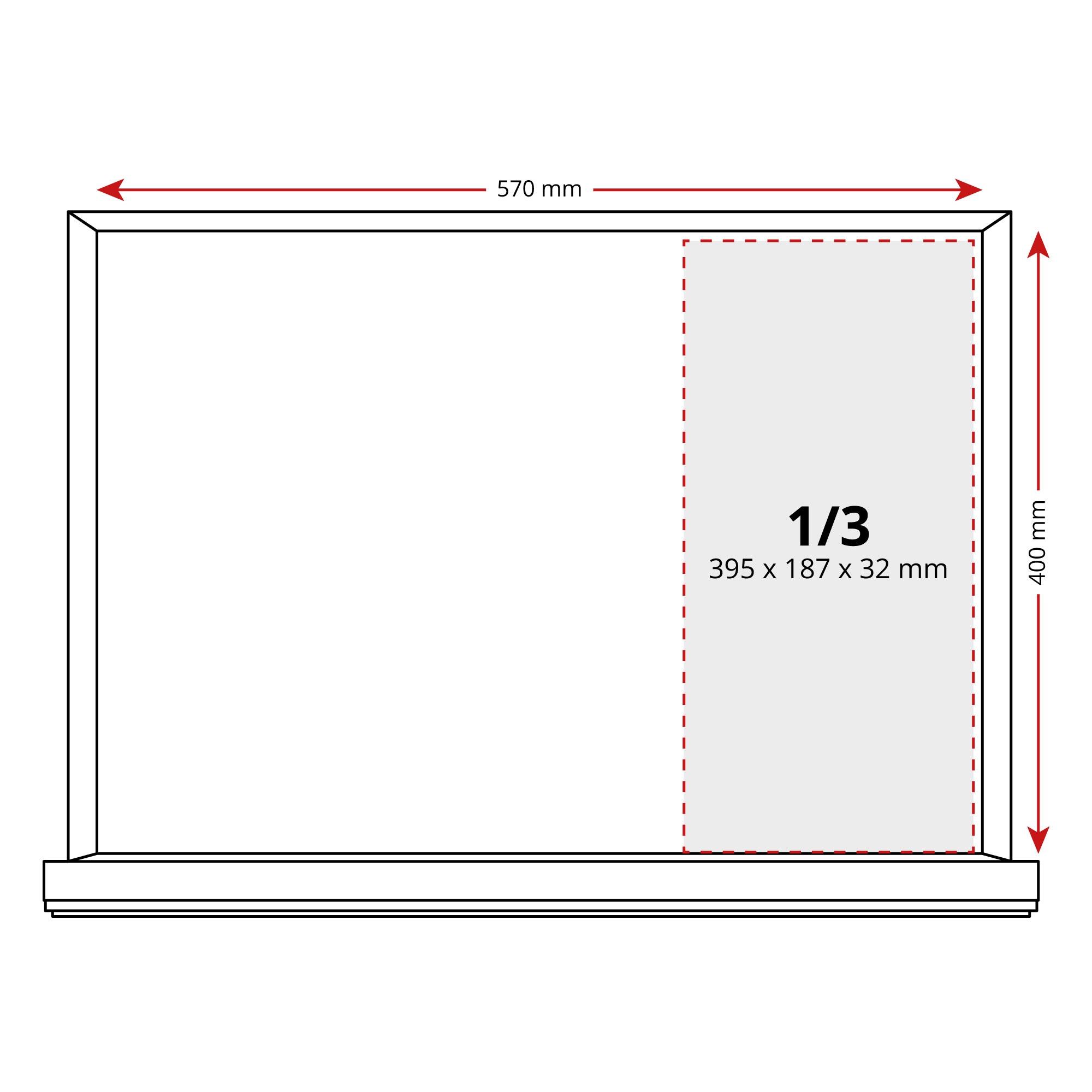

1 x Art.-Nr. 999148S Passform Schaumstoffeinlage 1/3 [395 x 187 x 32 mm (Länge x Breite x Höhe)]
1 x Art.-Nr. 115269 Aufbewahrungskoffer 1/3

Das komplette Werkzeugset erhalten Sie unter Art.-Nr. 999148.

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
