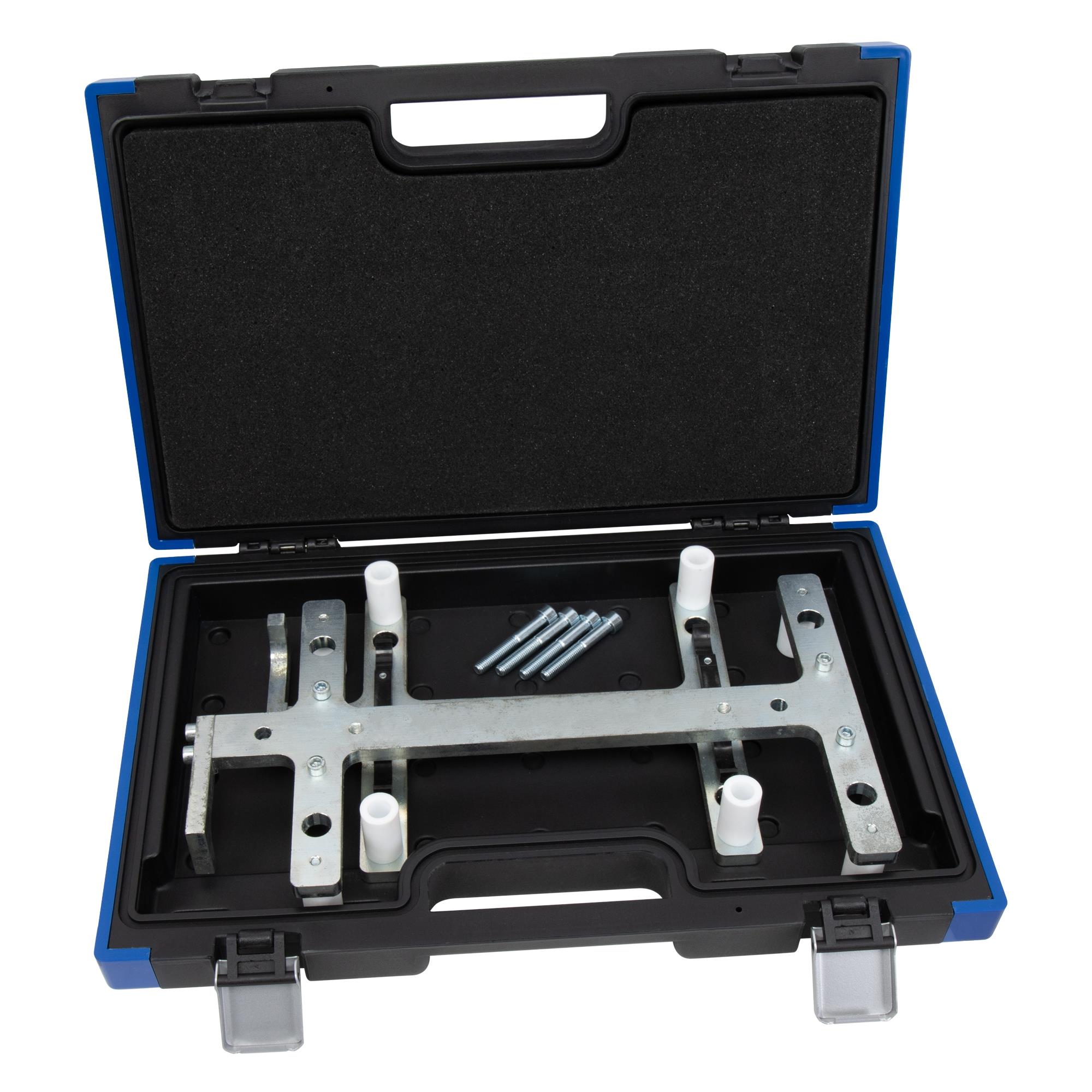

Nockenwellenniederhalter, Leiterrahmen für Opel F15 / D15 Motoren, wie EN-52770 - Leihwerkzeug

Bei Reparaturarbeiten an den Nockenwellen, müssen diese zuvor mit einem Haltewerkzeug fixiert werden. Ein Lösen der Nockenwellenlagerdeckel ohne Niederhalten zerstört den Leiterrahmen am Zylinderkopf.

Vorgehensweise:
Ventildeckel demontieren
Steuerketten und Nockenwellenräder ausbauen
Den Halterahmen am Nockenwellengehäuse anbauen und die 2 Schrauben handfest anziehen.
Die 20 Nockenwellenlagerdeckel-Schrauben können nun gelöst werden. Achten Sie darauf, dass diese unterschiedliche Längen haben.
Nachdem die Lagerdeckel demontiert sind, können die beiden Schrauben des Niederhalters jeweils abwechselnd um ½ Umdrehung gelöst werden, bis die Nockenwellen lose sind.
Beim Wiedereinsetzen der Nockenwellen ist auf die senkrecht nach oben ausgerichteten Markierungen (stirnseitig am ersten Lagerdeckelanschlag) zu achten.
Nun die Nockenwellen mit dem Niederhaltewerkzeug, mittels den beiden Schrauben (abwechselnd eine halbe Umdrehung), bis zum handfesten Anliegen nach unten drücken.
Nun können die Lagerdeckel eingesetzt und von innen nach außen (immer ein Lagerdeckel komplett) montiert und angezogen werden.

Hinweise zu benötigten Drehmomenten, bitte beachten Sie die Herstellervorgaben:
Nockenwelle Hauptkette: 60 Nm + 90 Grad
Nockenwelle Nebenkette: 20 Nm + 60 Grad
Kurbelwelle Zentralschraube 180 Nm + 90 Grad
Ventildeckel 13 Nm
Kraftstoffeinspritzpumpe 36 Nm
Nockenwellenlagerdeckel: 4 x 15 Nm, 16 x 8,5 Nm

passend für:
Motorgeneration 1,5 CRDI
Motorcodes: D15DVC, D15DVH, F15DVC, F15DVH, LXD

Lieferumfang:

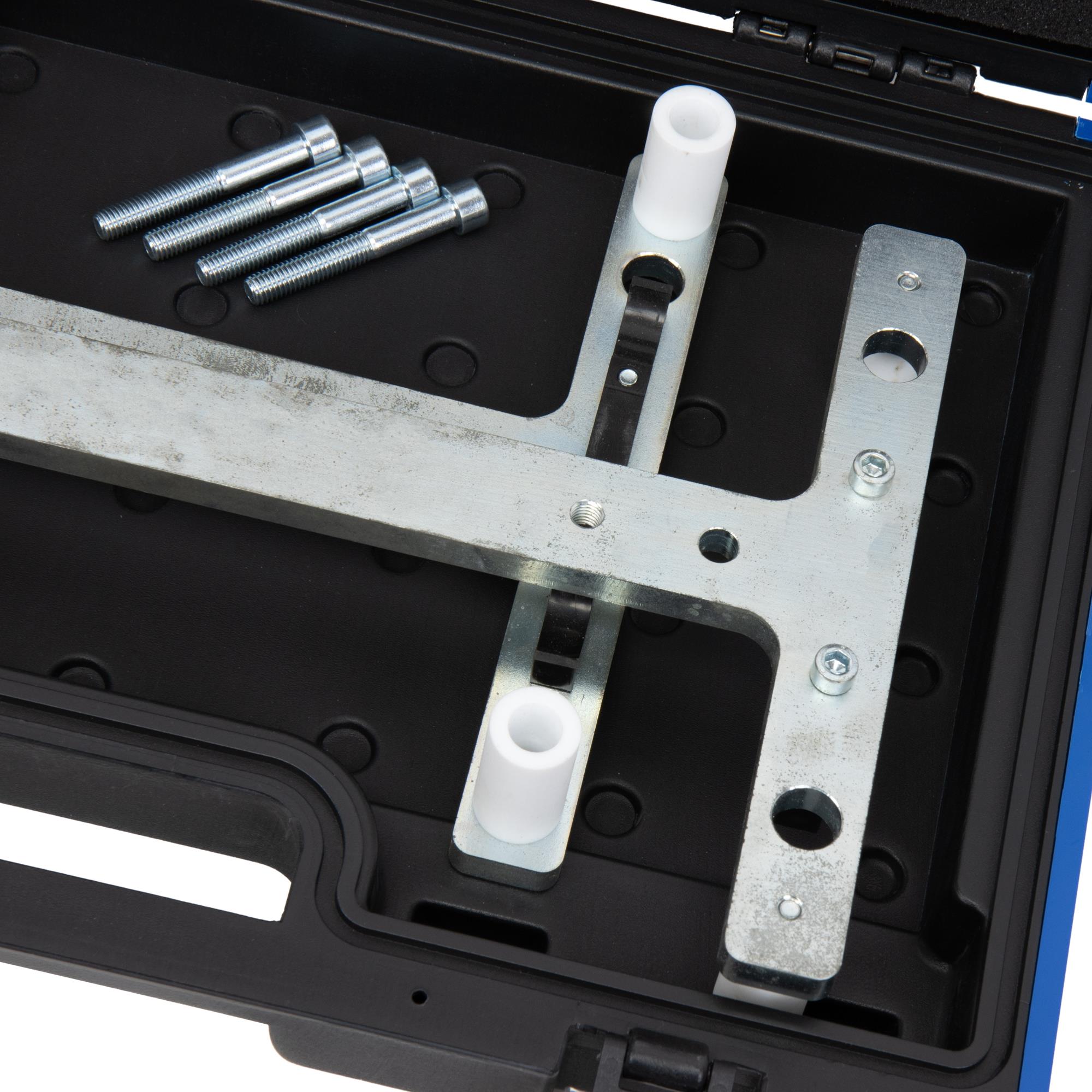

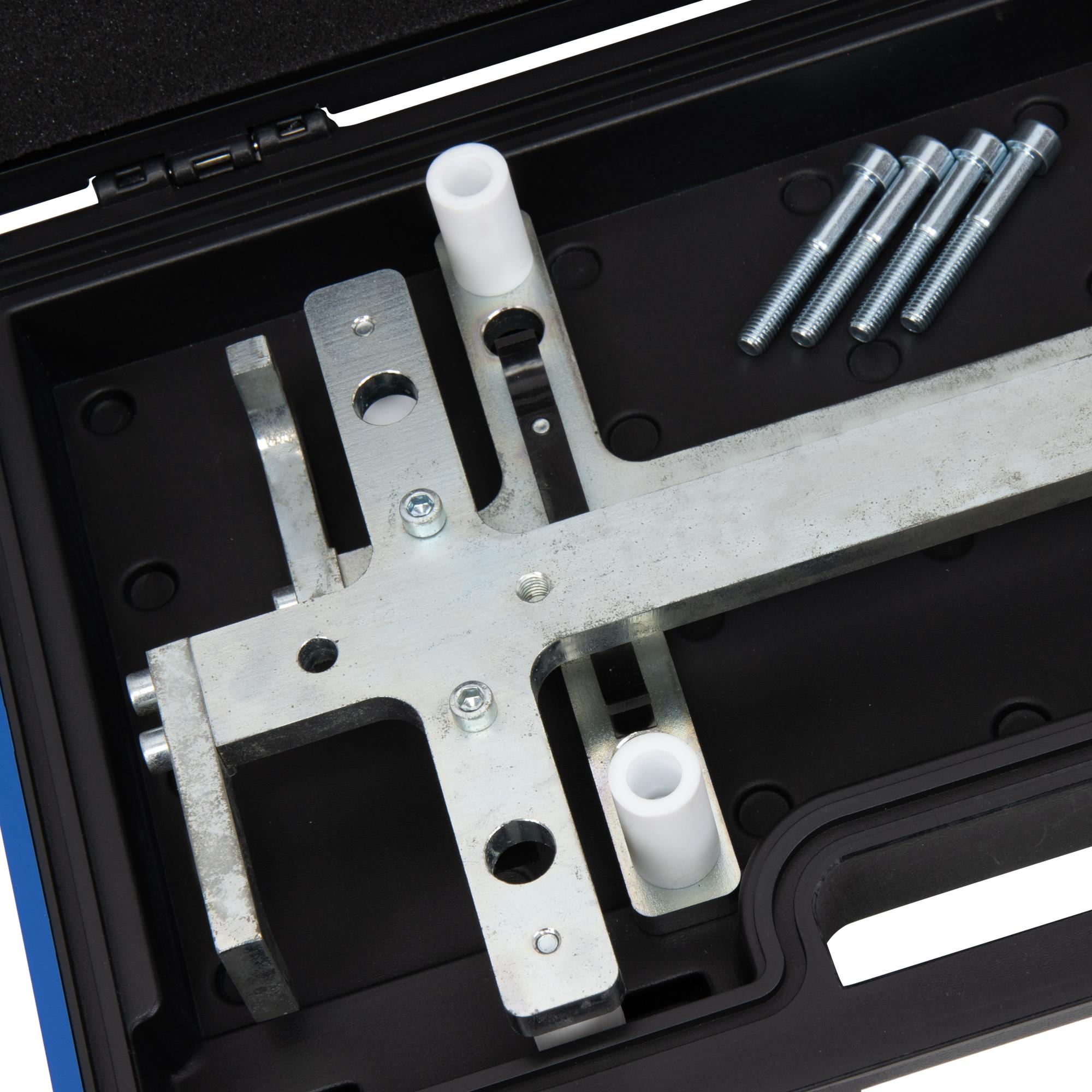

Nockenwellenniederhalter, zu verwenden wie EN-52770-10 und EN-52770-20

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!

Mietwerkzeug!

Dieses Werkzeug vermieten wir gegen eine geringe Gebühr zzgl. Kaution für eine Woche.
Die Kaution erhalten Sie nach Rückgabe des Werkzeugs wieder erstattet.
Rufen Sie uns an oder schreiben Sie uns eine Mail, um die Verfügbarkeit, den Preis und den Zeitraum zu klären.
