Steuerzeitenwerkzeug, für Jaguar, Land Rover Ingenium I6 3.0 PT306 Benzinmotor - Leihwerkzeug

Dieses Spezialwerkzeugsortiment zum Wechseln der Steuerkette oder zur Steuerzeiten-Einstellung ist passend für die neuere Ingenium I6 Motorenreihe PT306 von Jaguar und Landrover.
In diesen 3,0L Motoren kommen zwei Steuerketten zum Einsatz, die durch ein Zwischenrad verbunden sind. Die Steuerkette befindet sich auf der Getriebeseite.
Dieser hochwertige Werkzeugsatz ist der neuesten Generation dem Originalwerkzeug getreu. Dies garantiert eine professionelle und fachgerechte Motoreninstandsetzung.

Vorgehensweise:
(Referenz: Land-Rover Range Rover (L405) 3.0, 4x4, 400 PS, Bj 2021, mit Motorcode PT306)

• Der Rippenriemen ist über eine Spannvorrichtung auf den Generator gespannt. Dieser wird mittels Absteckdorn fixiert.
• Zur alleinigen Steuerzeitenkontrolle oder zum Erneuern der oberen Steuerkette ist es nicht notwendig das Getriebe und Schwungrad zu demontieren, allerdings für die untere Steuerkette.
• Die Steuerzeiten des Zwischenrades kann durch einen Verschlussdeckel überprüft werden.
• Die Kurbelwelle wird am Schwingungsdämpfer mit dem Spezialwerkzeug Art.-Nr. 122001 (zu verw. wie 303-1659) eingestellt und arretiert. Dieses dient auch zum Halten beim Lösen der Schwungradschrauben.
• Die Nockenwelle wird mittels Spezialwerkzeug Art.-Nr. 121999 (zu verw. wie 303-1657) blockiert. Das Anbringen erfolgt einmal über die Öffnung des abmontierten Einfüllstutzens und über den Zugang einer Prüfschraube über den Ansaugkrümmer.
• Ein Positionieren und Halten der VCT-Nockenwellenverstellung ist mit dem Einstellwerkzeug Art.-Nr. 121999 (zu verw. wie 303-1657) möglich.
• Vor dem Ausbau die Position der Nockenwellensteller (Auslass / Einlass) notieren. Die Nockenwellenversteller dürfen nicht vertauscht werden.

ggf. benötigte Anzugsdrehmomente:
Oberer Steuergehäusedeckel: 13 Nm
Unterer Steuergehäusedeckel: M6 Schrauben 12 Nm, M8 Schrauben 25 Nm
Magnetventile der variablen Nockenwellensteuerung: 9 Nm
Gleitschienen: obere 11 Nm, links oben 25 Nm
Steuerkettenspanner: 55 Nm
Schrauben der variablen Nockenwellenverstellung: 20 Nm + 60 Grad
Öleinfülldeckel: 12 Nm
Prüfschraube Nockenwelle: 10 Nm
Kurbelwellenpositionssensor: 8 Nm
Schwungradschrauben: 30 Nm + 120 Grad

passend für folgende Motorcodes:
PT306

zu verwenden wie:
Jaguar, Land Rover:
JLR-303-1657, 3031657
JLR-303-1658, 3031658
JLR-303-1659, 3031659
JLR-303-1669, 3031669

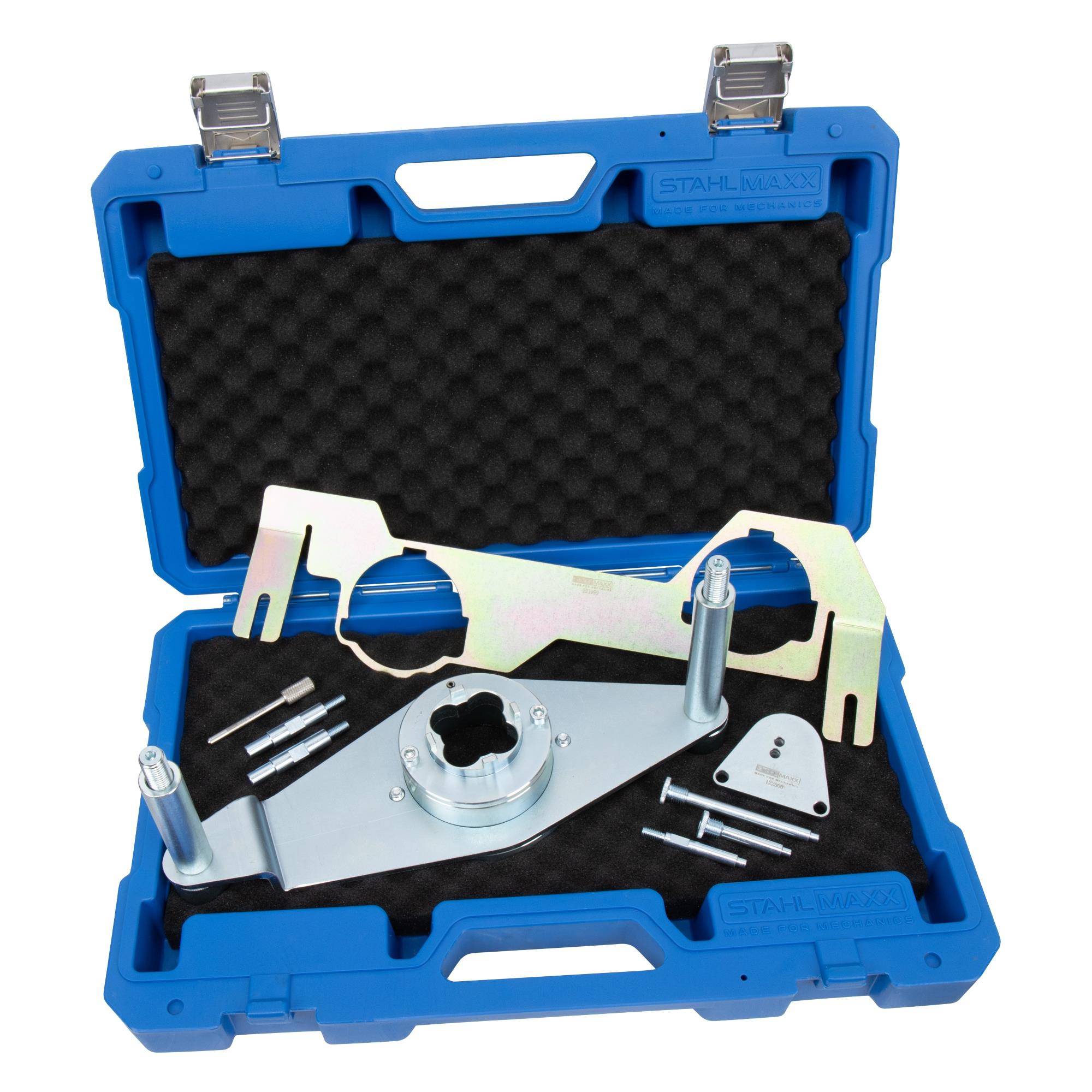

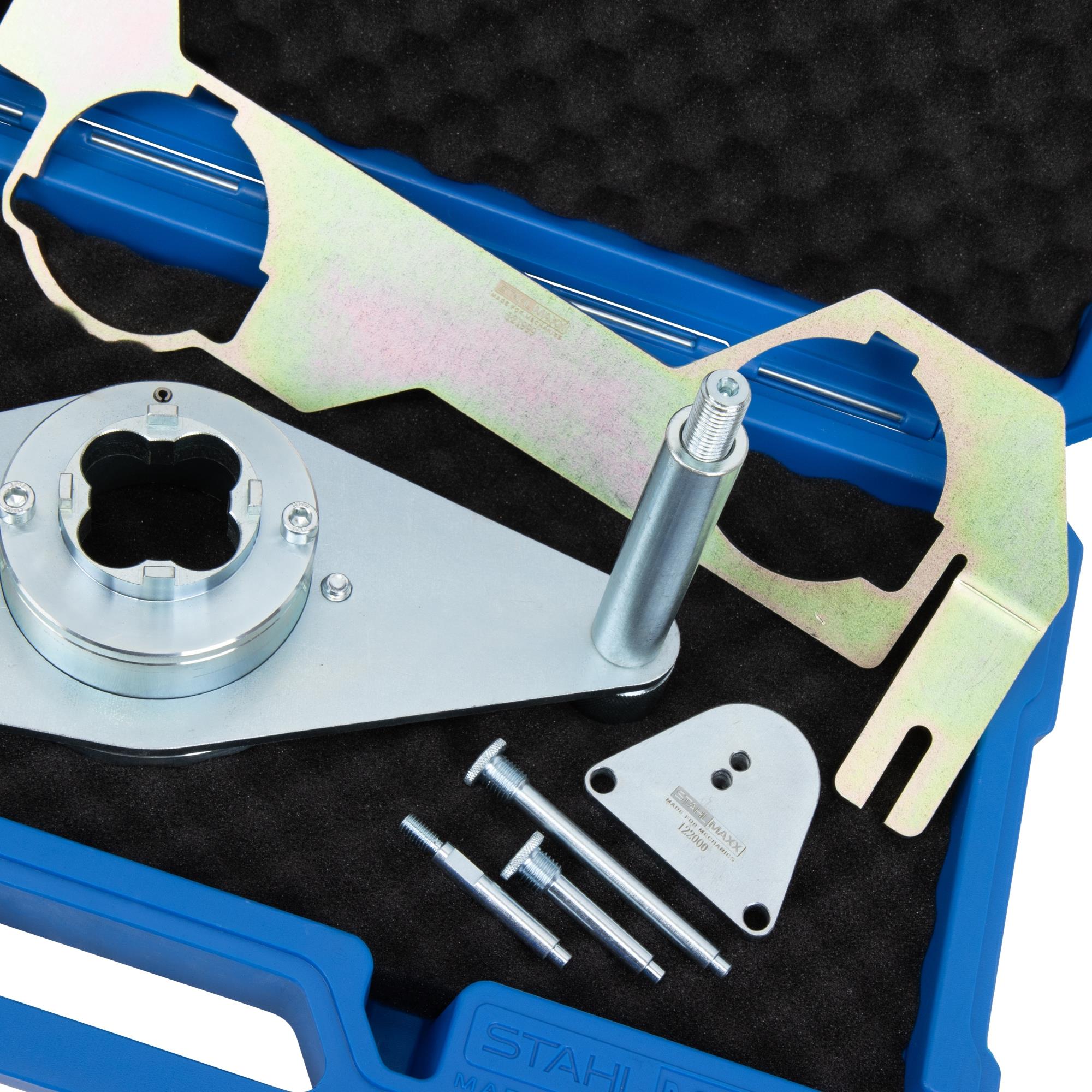

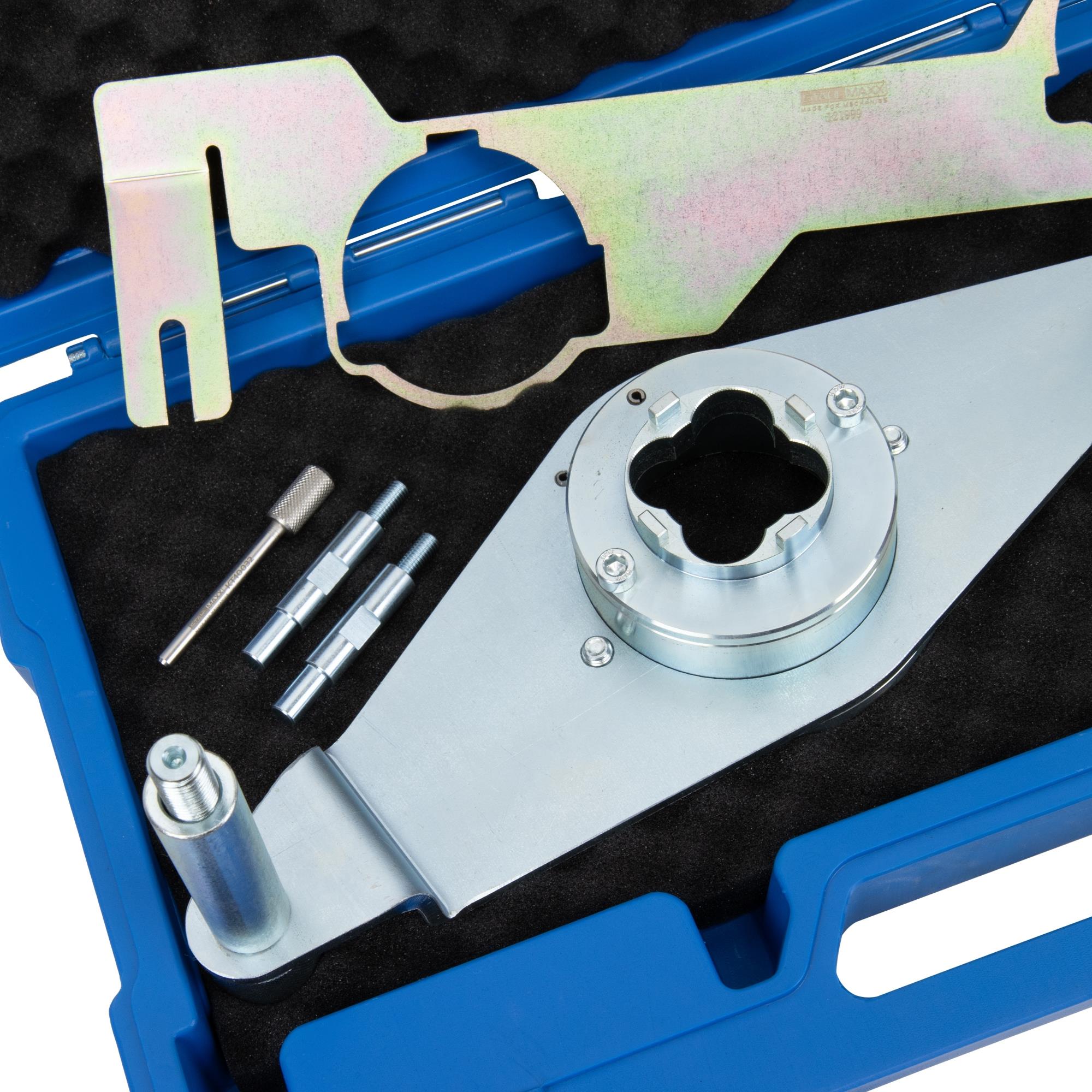

Lieferumfang:

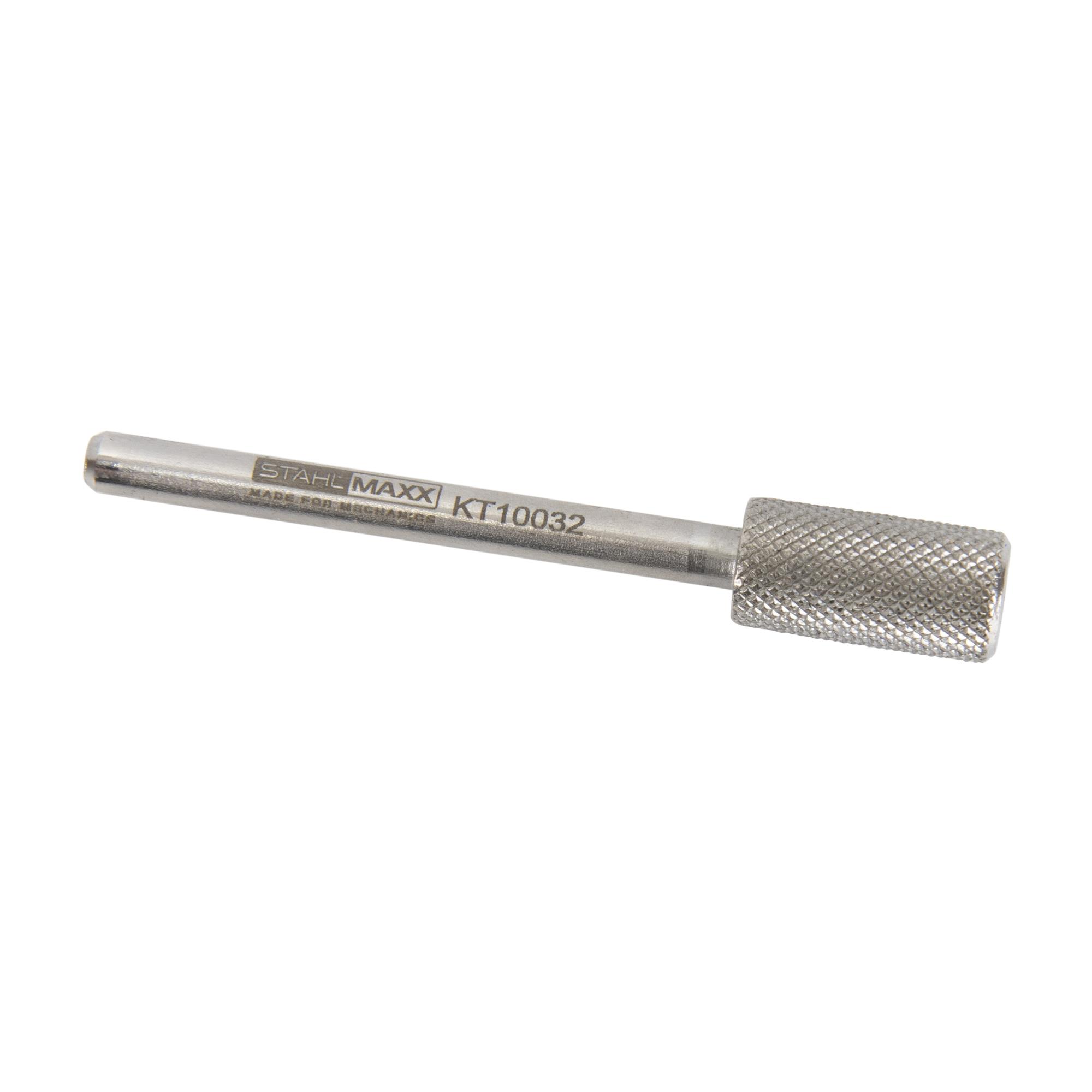

Art.-Nr. KT10032 Absteckstift für Spanner Keilrippenriemen, zu verw. wie JLR-303-1669

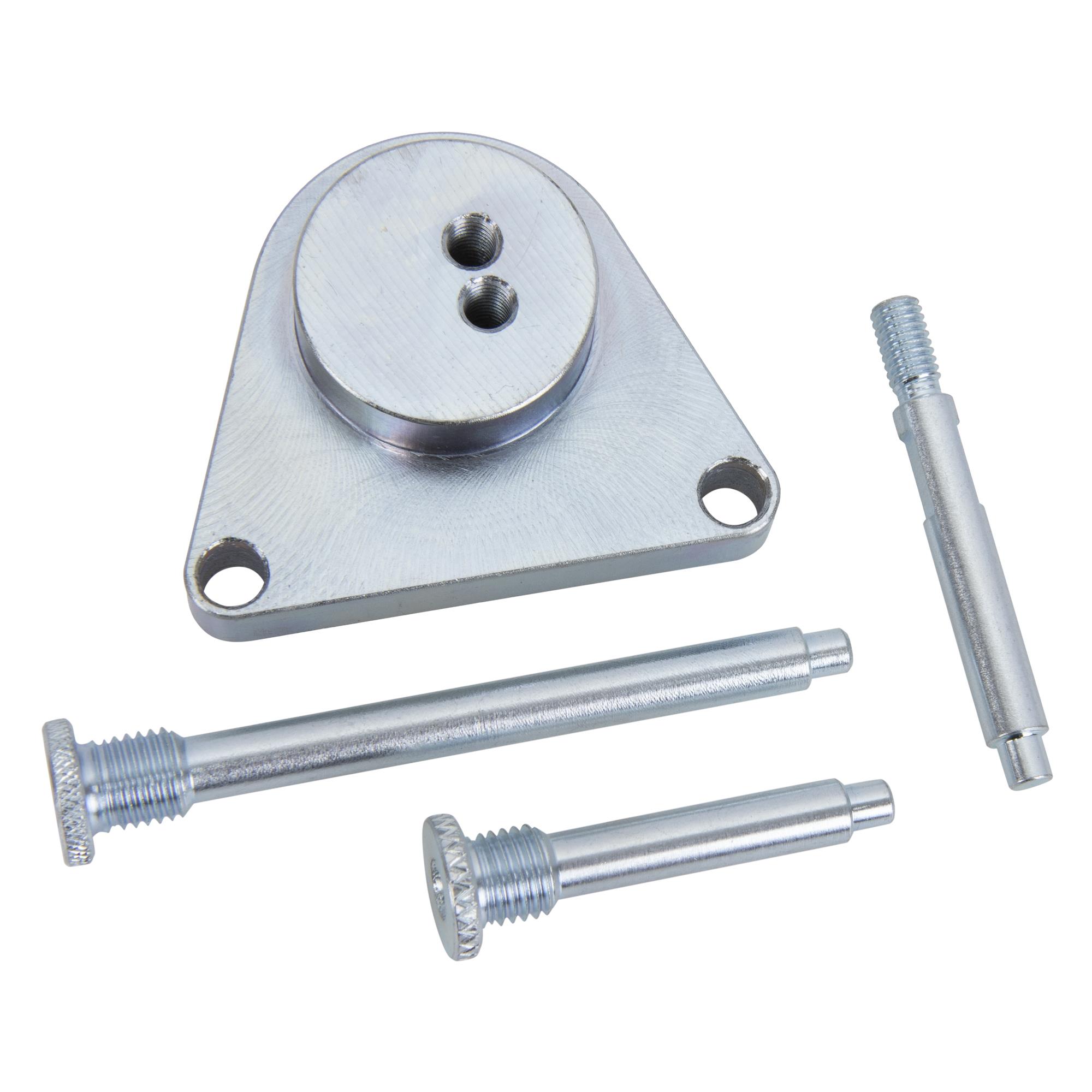

Art.-Nr. 121999 Einstellwerkzeug Nockenwellenverstellung VCT für Jaguar, LandRover, zu verw. wie JLR-303-1657

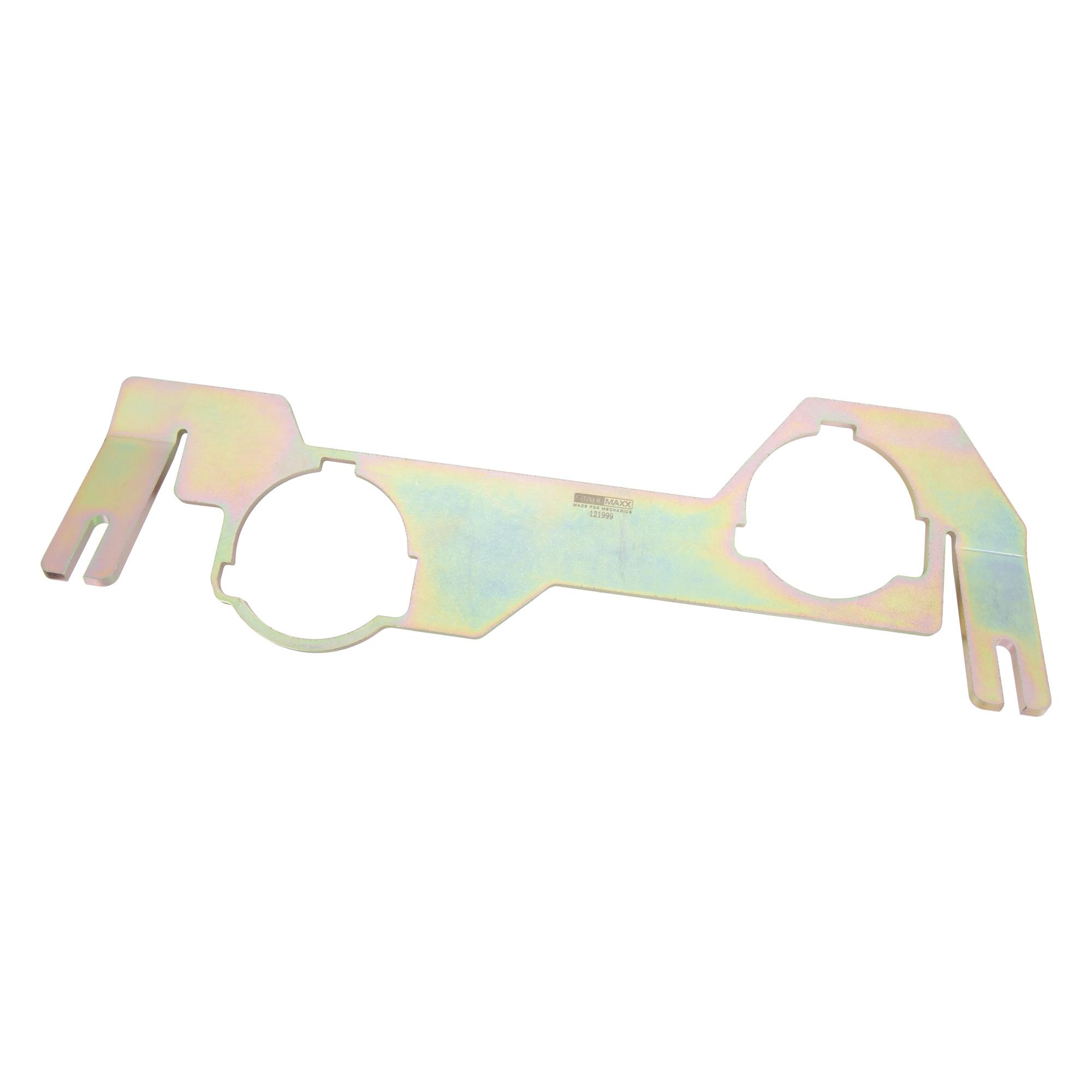

Art.-Nr. 122000 Einstell-/ Blockierwerkzeug Nockenwelle für Jaguar, LandRover, zu verw. wie JLR-303-1658

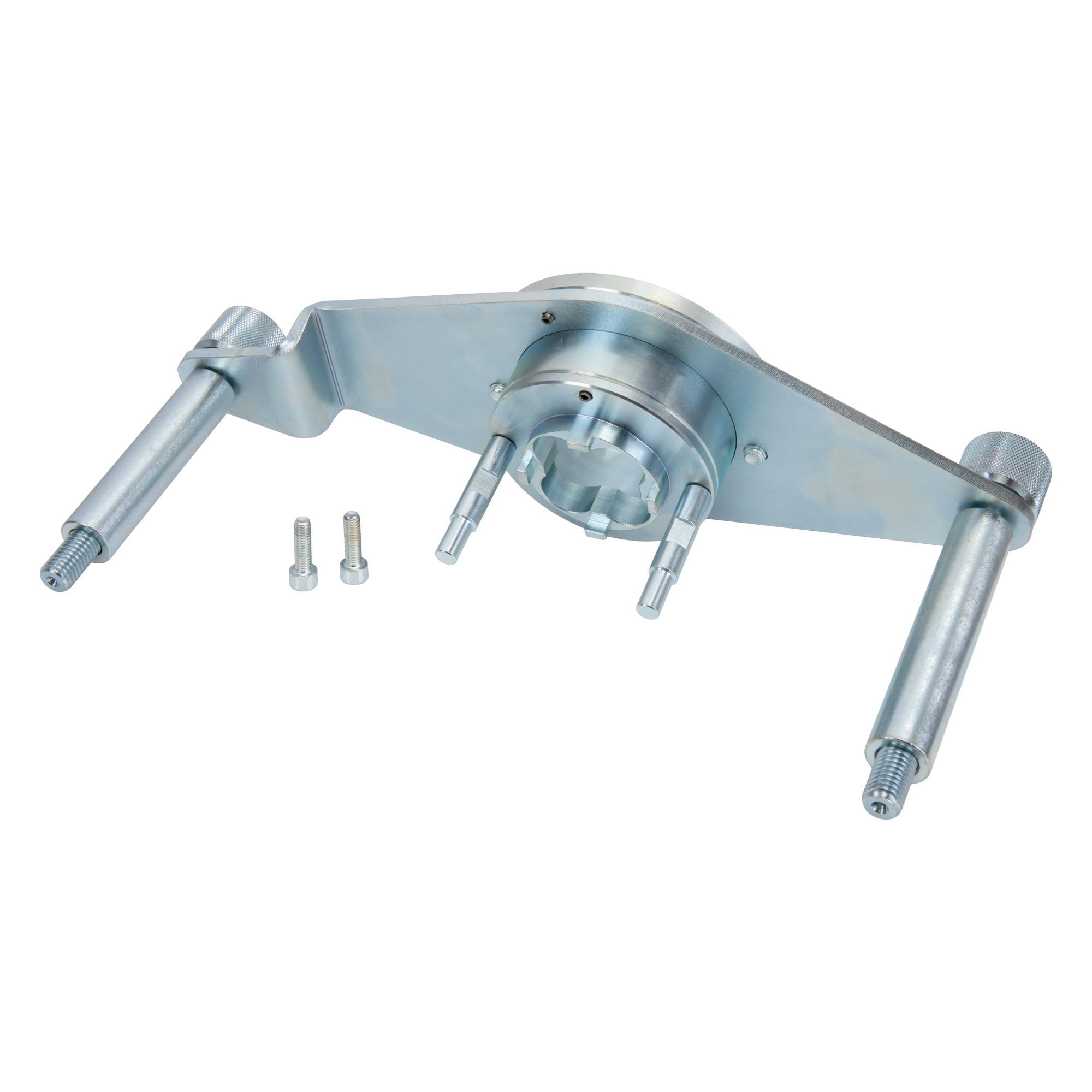

Art.-Nr. 122001 Blockierwerkzeug Riemenscheibe Kurbelwelle für Jaguar, LandRover zu verw. wie JLR-303-1659
Art.-Nr. 115269 Koffer für Werkstattordnung

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
1 x Art.-Nr. 121326 Einbauwerkzeug Wellendichtring KW getriebeseitig, zu verw. wie Jaguar, Land Rover JLR-303-1674A

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!

Mietwerkzeug!

Dieses Werkzeug vermieten wir gegen eine geringe Gebühr zzgl. Kaution für eine Woche.
Die Kaution erhalten Sie nach Rückgabe des Werkzeugs wieder erstattet.
Rufen Sie uns an oder schreiben Sie uns eine Mail, um die Verfügbarkeit, den Preis und den Zeitraum zu klären.
