Erweiterungssatz für Art.-Nr. 103336, Motorstützlagerwerkzeug für VAG - Leihwerkzeug

Dieses Upgrade für unseren bestehenden Satz Art.-Nr. 103336 ermöglicht die Verwendung an dem Gen.2 Aggregateträger aus Stahl (Erstverbau 2015). Beide Buchsen der Drehmomentstütze können hiermit problemlos, wie in der alten Ausführung gewohnt, zusammen in einem Arbeitsgang eingepresst werden.

Hinweis zum Ausbau:
Der Ausbau der alten Lagerungen bleibt identisch.
Ein Zerstören der Kunststoffhülle der Lagerung, beim Passieren der Buchse durch das Fenster, wird empfohlen. Den Auspressvorgang kurz unterbrechen und mit einem Meißel oder Schraubendreher die Ummantelung spalten.

In der beiliegenden Anleitung von Art.-Nr. 103336 ergibt sich unter dem Punkt EINBAU folgende Änderung:

Einbau:
Bitte achten Sie darauf, dass vor dem Einpressvorgang das Fenster für die Drehmomentstütze an der oberen Kante, mit der Feile, um 1 mm schräg abgetragen werden muss. Ansonsten kann sich die Buchse daran verkanten. (Dies ist auch im Original Reparaturleitfaden nachzulesen)

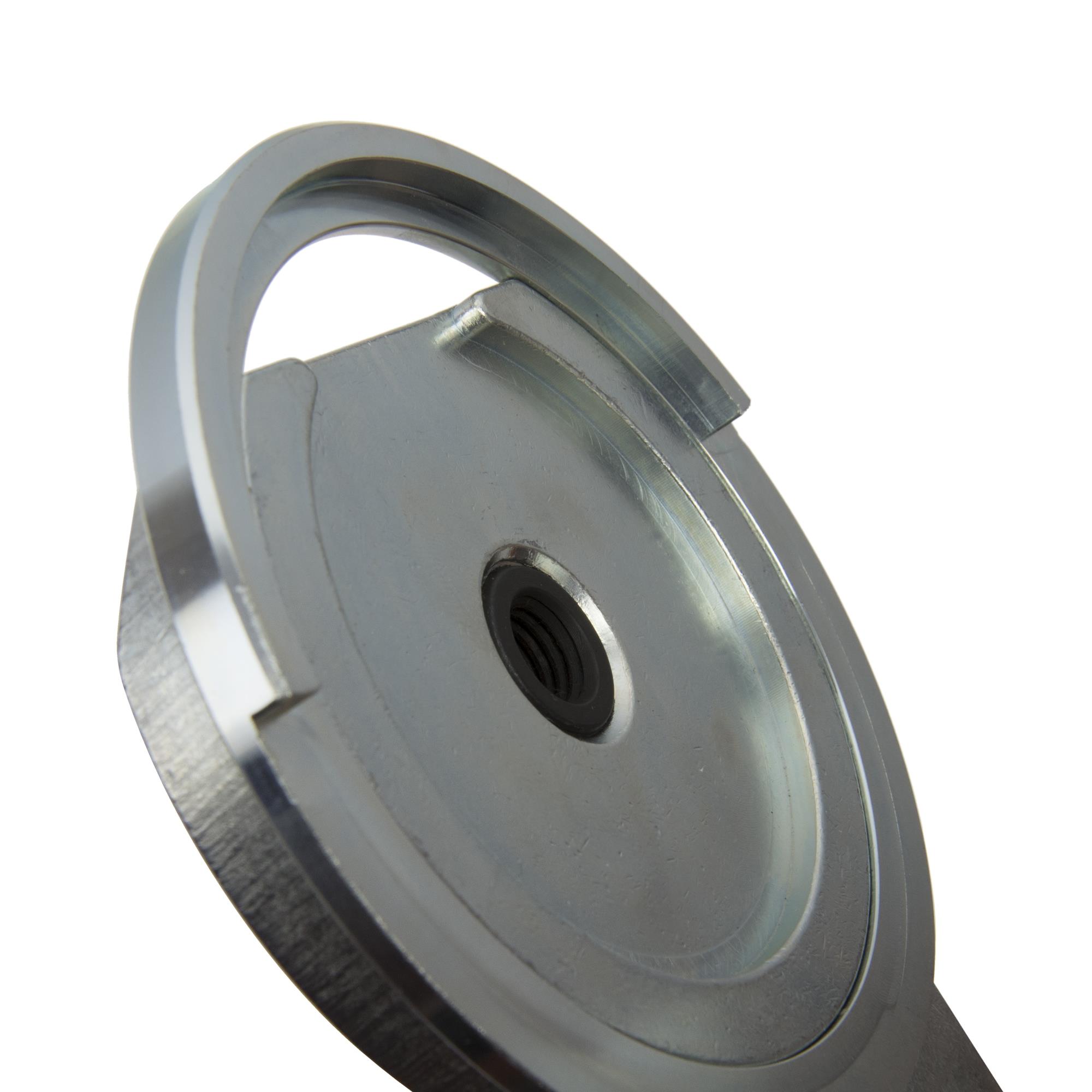

• Montieren Sie zuerst den Aufnahmering (Nr. 13) (anstatt Druckplatte 6) oben auf den Aggregateträger und verdrehen diesen soweit bis er plan und gleichmäßig aufliegt.
• Bei der Stahlausführung entfällt das Werkzeug 7 und 8. Hierfür setzen Sie das obere Teil vom Werkzeug Nr. 14 auf den Aufnahmering.
• Verwenden Sie nun das Unterteil und verschließen Sie das Fenster. Anschließend fixieren Sie dies mit der Innensechskant-Halteschraube.
• Prüfen Sie durch Hineingreifen in die Aufnahme, ob das Fenster der Drehmomentstütze plan und ganz verschlossen ist.
• Schauen Sie auf die Führungshülse, diese besitzt 2 Markierungen. Die Marker müssen sich links und rechts neben der Öffnung ihrer einzupressenden Lagerung befinden (siehe Bild).
• Stecken Sie den Adapter für Motorlager in die Öffnung der Lager und drücken Sie diese mit der Hand in die Führungshülse.
• Besprühen Sie die Bohrung des Trägers, sowie die Außenseite der Lagerung, mit einem Schmiermittel.
• Bringen Sie nun diese „Kombination“ und die Adapterplatte (Nr. 15) von unten an den Aggregateträger an und fixieren Sie dies mit der Lagermutter.
• Achten Sie auf eine exakte Flucht. Betätigen Sie die Lagermutter und halten mit einem Schlüssel, unten an der Spindel, gegen. Die Führungshülse mit Markierungen fällt hierbei ab. Diese bitte auffangen und den Einpressvorgang bis zum Ende fortsetzen.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge – keine Spur und Achsvermessung erforderlich.

passend für Vergleichsnummer der Lagerungen:
5Q0198037 / 5Q0198037A

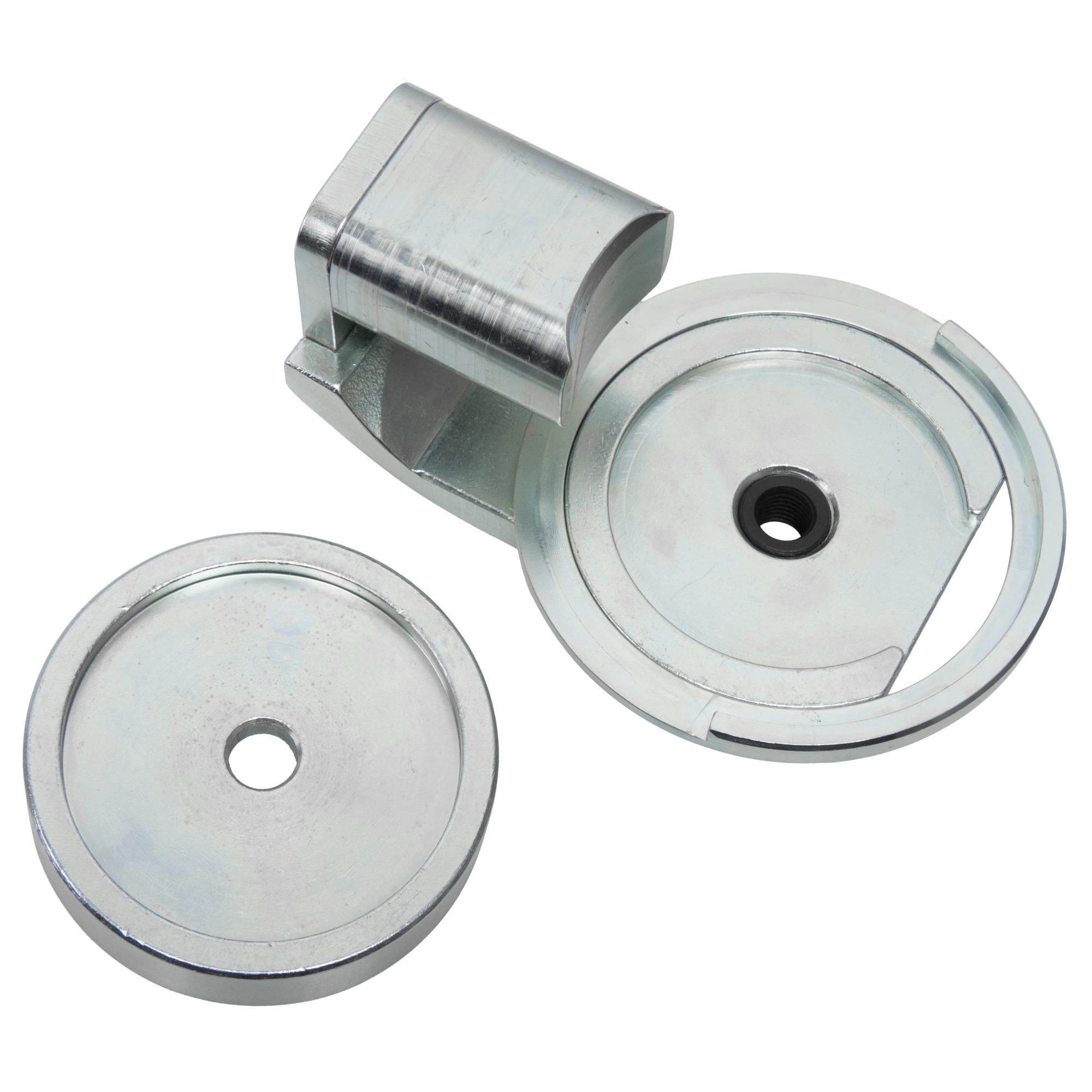

Lieferumfang:
1 x Aufnahmering zur Auflage auf den Aggregateträger (Nr. 13)
1 x Gegenhalter und Einsatz zum verschließen der Öffnung für die Pendelstütze (Nr. 14)
1 x Adapterplatte zum Einpressen (Nr. 15)

Empfohlenes Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 103336 De-/Montagewerkzeug Motorstützlager Aggregateträger VAG

Mietwerkzeug!

Dieses Werkzeug vermieten wir gegen eine geringe Gebühr zzgl. Kaution für eine Woche.
Die Kaution erhalten Sie nach Rückgabe des Werkzeugs wieder erstattet.
Rufen Sie uns an oder schreiben Sie uns eine Mail, um die Verfügbarkeit, den Preis und den Zeitraum zu klären.
