De- & Montage Hebel Abtriebswelle Hinterachsgetriebe wie BMW 335120, 8330 0495851 - Leihwerkzeug

Dieses Spezialwerkzeug dient zum Herausdrücken und Einziehen der Abtriebswelle bzw. Antriebswelle, aus dem Mitnehmerflansch des Hinterachsgetriebes. Bauartbedingt ist dies mit anderen Werkzeugen oder Hilfsmitteln nicht fachgerecht und beschädigungsfrei möglich.
Der Spalt zwischen innerem Antriebswellengelenk und Hinterachs-Differentialgehäuse ist zu schmal und die Sicherungsringe im Inneren sitzen sehr straff in ihrem Sitz.

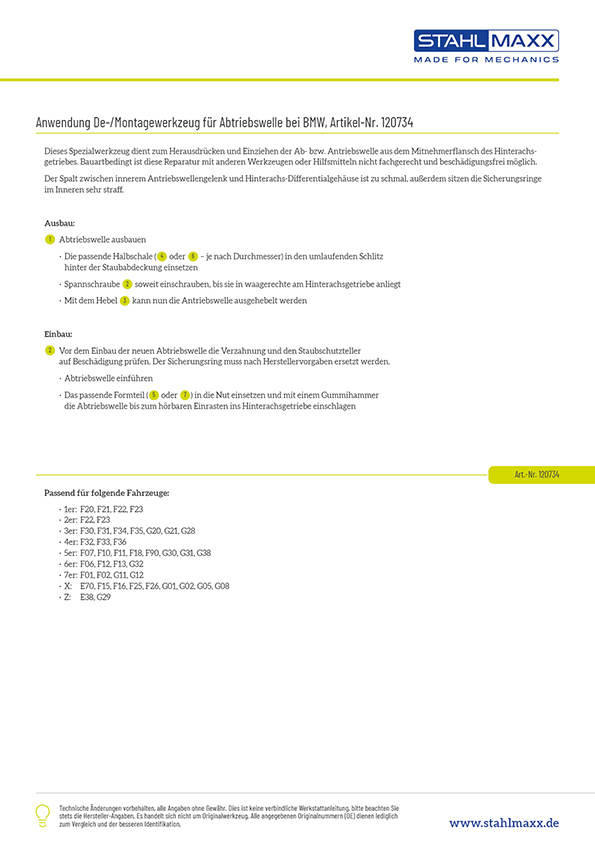

Vorgehensweise:
Ausbau:

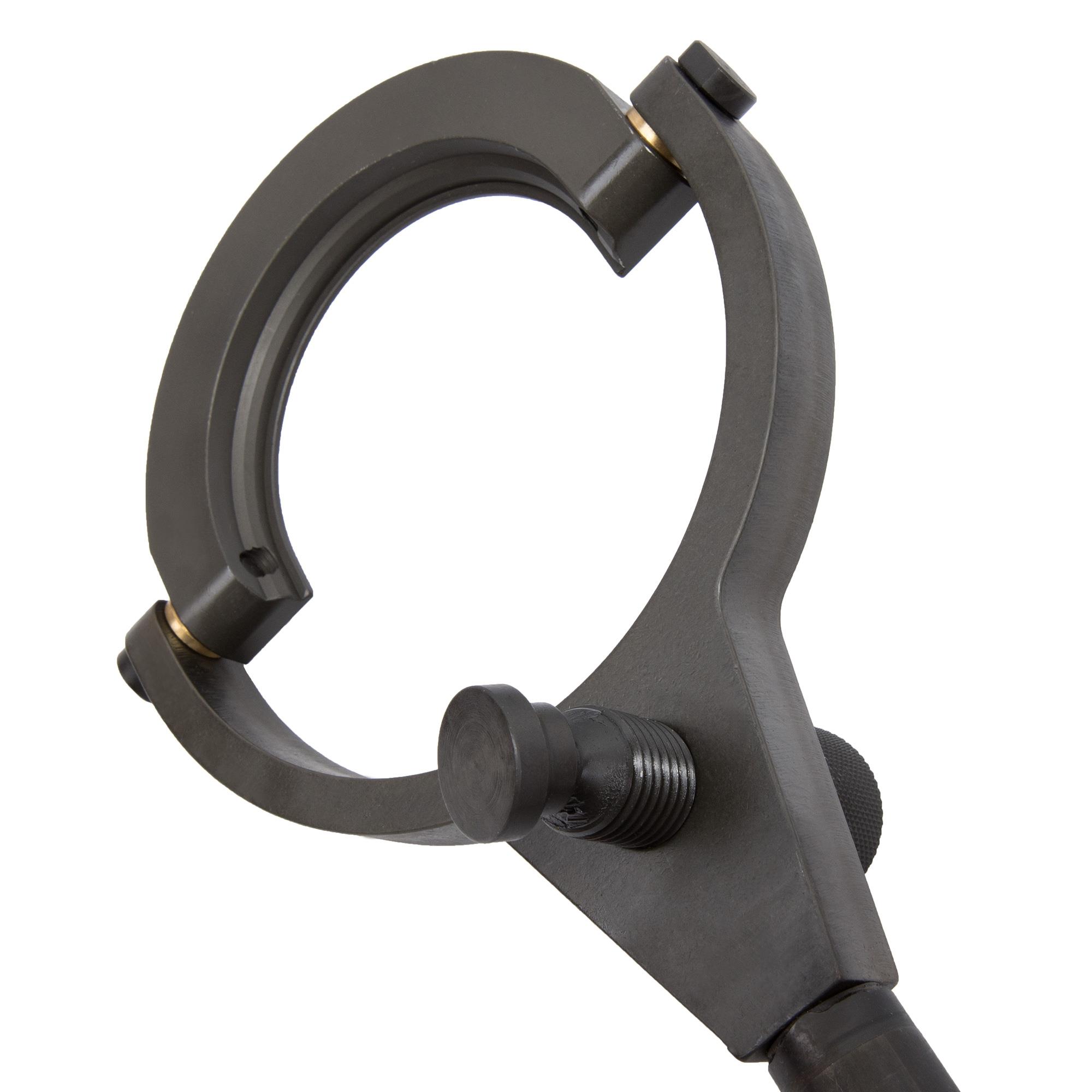

Zum Ausbau wird die passende Halbschale (Nr.4, Nr.6 je nach Durchmesser) in den umlaufenden Schlitz hinter der Staubabdeckung eingesetzt.
Die Spannschraube Nr.2 wird soweit eingeschraubt, dass diese in waagerechte Stellung am Hinterachsgetriebe anliegt.
Mit dem Hebel Nr.3 kann nun die Antriebswelle ausgehebelt werden.

Einbau:
Vor dem Einbau die Verzahnung und den Staubschutzteller auf Beschädigung prüfen.
Der Sicherungsring muss nach Herstellervorgaben ersetzt werden.
Die Abtriebswelle einführen, das passende Formteil (Nr.5, Nr.7) in die Nut einsetzen und mit einem Gummihammer die Abtriebswelle bis zum hörbaren Verrasten ins Hinterachsgetriebe einschlagen.

zu verwenden wie BMW:
335120, 335121, 335122, 335123, 335124, 335125, 335126, 335127
83300495853, 83300495854, 83300495855, 83300495856, 83300495857, 83300496765, 83300496795

passend für:
Hinterachsdifferential Abtriebswelle Aus- und Einbau an Modellen:

• 1er Reihe F20, F21, F22, F23
• 2er Reihe F22, F23
• 3er Reihe F30, F31, F34, F35, G20, G21, G28
• 4er Reihe F32, F33, F36
• 5er Reihe F07, F10, F11, F18, F90, G30, G31, G38
• 6er Reihe F06, F12, F13, G32
• 7er Reihe F01, F02, G11, G12
• X - Reihe E70, F15, F16, F25, F26, G01, G02, G05, G08
• Z - Reihe E38, G29

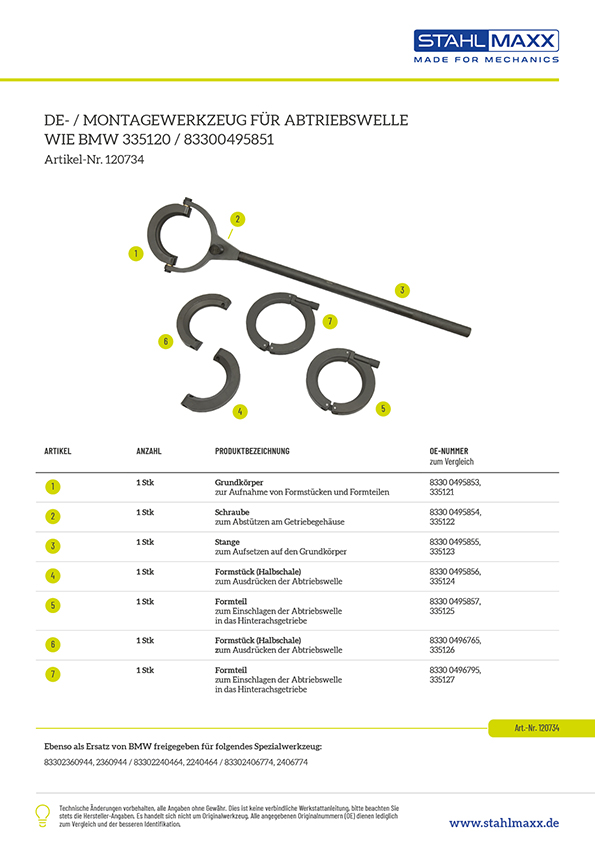

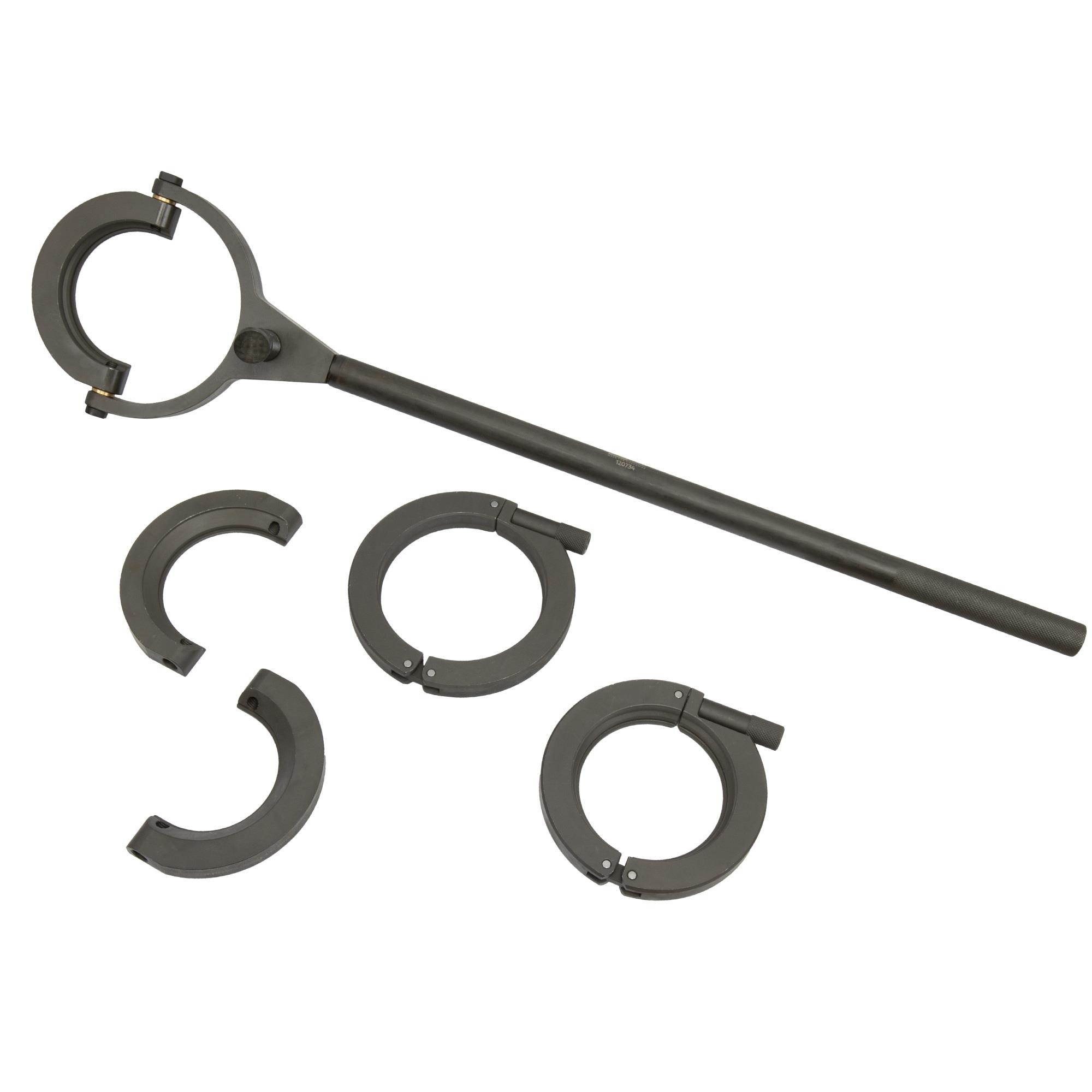

Lieferumfang:

• Grundkörper zur Aufnahme von Formstücken und Formteilen, zu verwenden wie 83300495853
• Schraube zum abstützen am Getriebegehäuse, zu verwenden wie 83300495854
• Stange zum Aufsetzen auf den Grundkörper, zu verwenden wie 83300495855

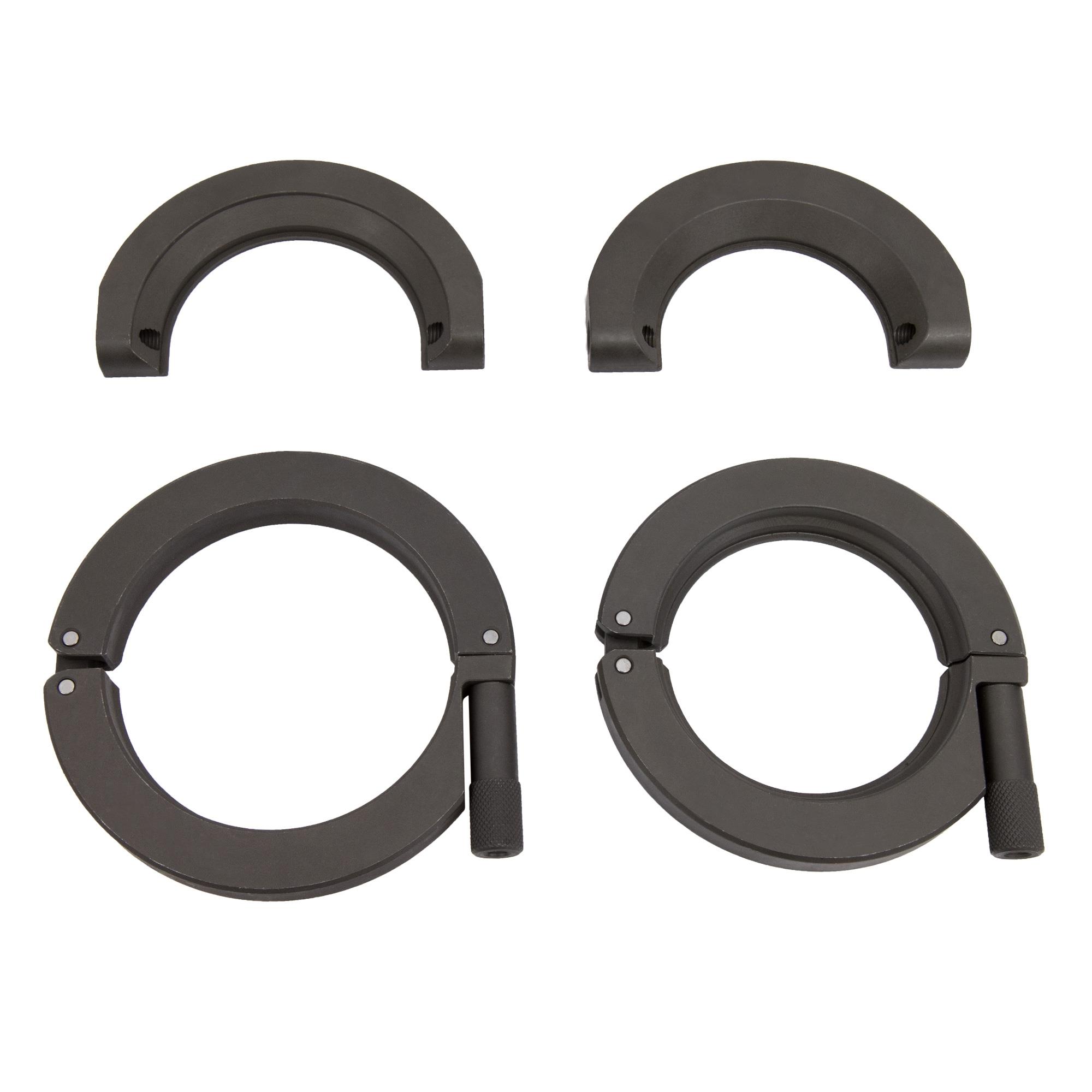

• Formstück (Halbschale) zum Ausdrücken der Abtriebswelle, zu verwenden wie 83300495856
• Formteil zum Einschlagen der Abtriebswelle in das Hinterachsgetriebe, zu verwenden wie 83300495857
• Formstück (Halbschale) zum Ausdrücken der Abtriebswelle, zu verwenden wie 83300496765
• Formteil zum Einschlagen der Abtriebswelle in das Hinterachsgetriebe, zu verwenden wie 83300496795

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!

Mietwerkzeug!

Dieses Werkzeug vermieten wir gegen eine geringe Gebühr zzgl. Kaution für eine Woche.
Die Kaution erhalten Sie nach Rückgabe des Werkzeugs wieder erstattet.
Rufen Sie uns an oder schreiben Sie uns eine Mail, um die Verfügbarkeit, den Preis und den Zeitraum zu klären.
