Steuerzeitenwerkzeug für 2.9, 3.0, 4.0l TFSI EA825, EA839 Motoren für VAG & Porsche – Leihwerkzeug

Dieser Steuerzeiten-Einstellwerkzeugsatz für 2.9l, 3.0l und 4.0l TFSI EA825, EA839 Motoren für VAG & Porsche, beinhaltet alle wichtigen Werkzeuge zur Durchführung von fachmännischen Arbeiten am Steuerketten- und Nockenwellentrieb.
Das Nockenwellen-Einstellwerkzeug besitzt unterschiedliche Bohrungen, die passende Verwendung sollte immer im Reparaturleitfaden ermittelt werden.

Tipp:
Zur Verbesserung der Handhabung mit normalen Werkstattmitteln haben wir den Gegenhalter auch als Drehmomentadapter zum Vorspannen des Nockenwellenverstellers verwendbar gemacht.
Bitte beachten Sie die Längenänderung des Drehmomentschlüssels und die damit einhergehende Berechnung des Ersatzwertes für die OE verwendeten 30 Nm. (Griff-Mitte zur Vierkantmitte zu Griff-Mitte zur Mitte der Schlüsselweite)
Der Endanzug von 35 Grad bleibt, wie im Reparaturleitfaden vorgeschrieben, gleich.
Die Nockenwellenadapter sind nach den OE-Werkzeug-Einzelteil Nummern gelasert, dies macht eine schnelle Identifizierung des benötigten Adapterpaars einfacher.

Hinweis:

• Die laut Reparaturanleitung verwendeten Werkzeuge (zu verw. wie T40314 & T40263) können durch eine 1/2“ Ratsche ersetzt werden.
• Die Markierungen an den Nockenwellenverstellern müssen den betreffenden Angüssen am Nockenwellengehäuse um 180 Grad versetzt gegenüberstehen. Wenn erforderlich, Kurbelwelle eine Umdrehung weiterdrehen.
• Achten Sie bei der Verschlussschraube für die „OT“-Bohrung auf 2 verschiedene Ausführungen,
• Verschlussschraube Ausführung A: Verschlussschraube reinigen und mit neuem O-Ring mit 25 Nm festziehen.
• Verschlussschraube Ausführung B: Verschlussschraube nach Demontage ersetzen. Verschlussschraube mit 40 Nm festziehen.
• Dieses Einstellwerkzeug wurde in Präzision hergestellt, somit entfällt ein erneutes Einstellen nach Einbau des Motors.

passend für Motorcodes:
CSZB, CWGD, CWWB, CXYA, CZSE, DCAB, DCBD, DCBE, DCUA, DCUE, DECA, DGPA, DGPC, DGRB, DGRC, DHUB, DJPB, DLZA, DLZB, MDC.AB, MDC.BE, MDC.UA, MDG.PA, MCS.ZA, MCX.TA

verbaut in:

• AUDI A4 B9 Avant (8WC, 8WD, 8W2, 8W5)
• AUDI A5 (F5A, F5E, F5F, F5P, F53, F57)
• AUDI A6 C8 (4AH, 4A5)
• AUDI A7 Sportback (4KA)
• AUDI A8 D5 (4N2, 4N8)
• AUDI Q5 (FYB, FYG)
• AUDI Q7 (4MB, 4MG)
• AUDI Q8 (4MN)
• BENTLEY BENTAYGA (4V1) 3.0
• VW TOUAREG (CR7) 3.0 TSI
• PORSCHE PANAMERA (971) 2.9 & 3.0
• PORSCHE MACAN (95B) 2.9 & 3.0
• PORSCHE CAYENNE (9YA, 9YB) 2.9 & 3.0
• LAMBORGHINI URUS 4.0

ggf. benötigte Drehmomente (als Vorlage dient ein Audi A7 DLZA):

• Nockenwellenrad Vorspannung (gegen den Uhrzeigersinn): 30 Nm
• Nockenwellenrad: 30 Nm (späterer Endanzug +35 Grad)
• Steuerkettenspanner: 9 Nm
• Schiene des Steuerkettenspanners: 23 Nm
• Führungsschiene Steuerkette (Linke Seite): 9 Nm
• Führungsschiene Steuerkette (Rechte Seite): 5 Nm + 45 Grad
• Steuergehäusedeckel (Oberteil): 9 Nm
• Steuergehäusedeckel (Unterteil):
  obere Schrauben (li 3x, re 3x) 3 Nm
  mittlere und untere Schrauben (19x) 3 Nm
  obere Schrauben (li 3x, re 3x) 8 (Nm)
  mittlere und untere Schrauben (19x) 90 Grad
  obere Schrauben (li 3x, re 3x) 90 Grad
• Mitnehmerscheibe: 60 Nm + 9 Grad

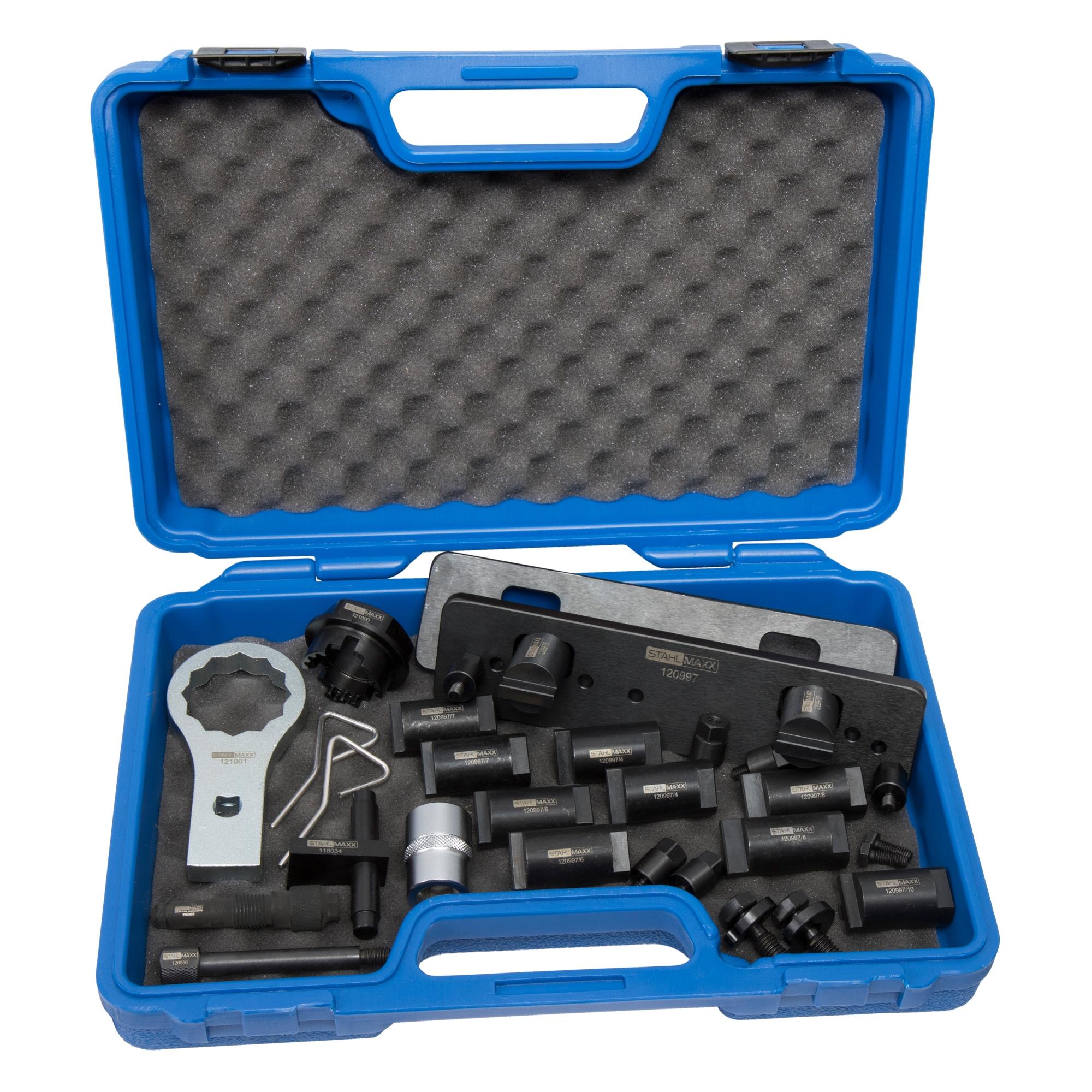

Lieferumfang:

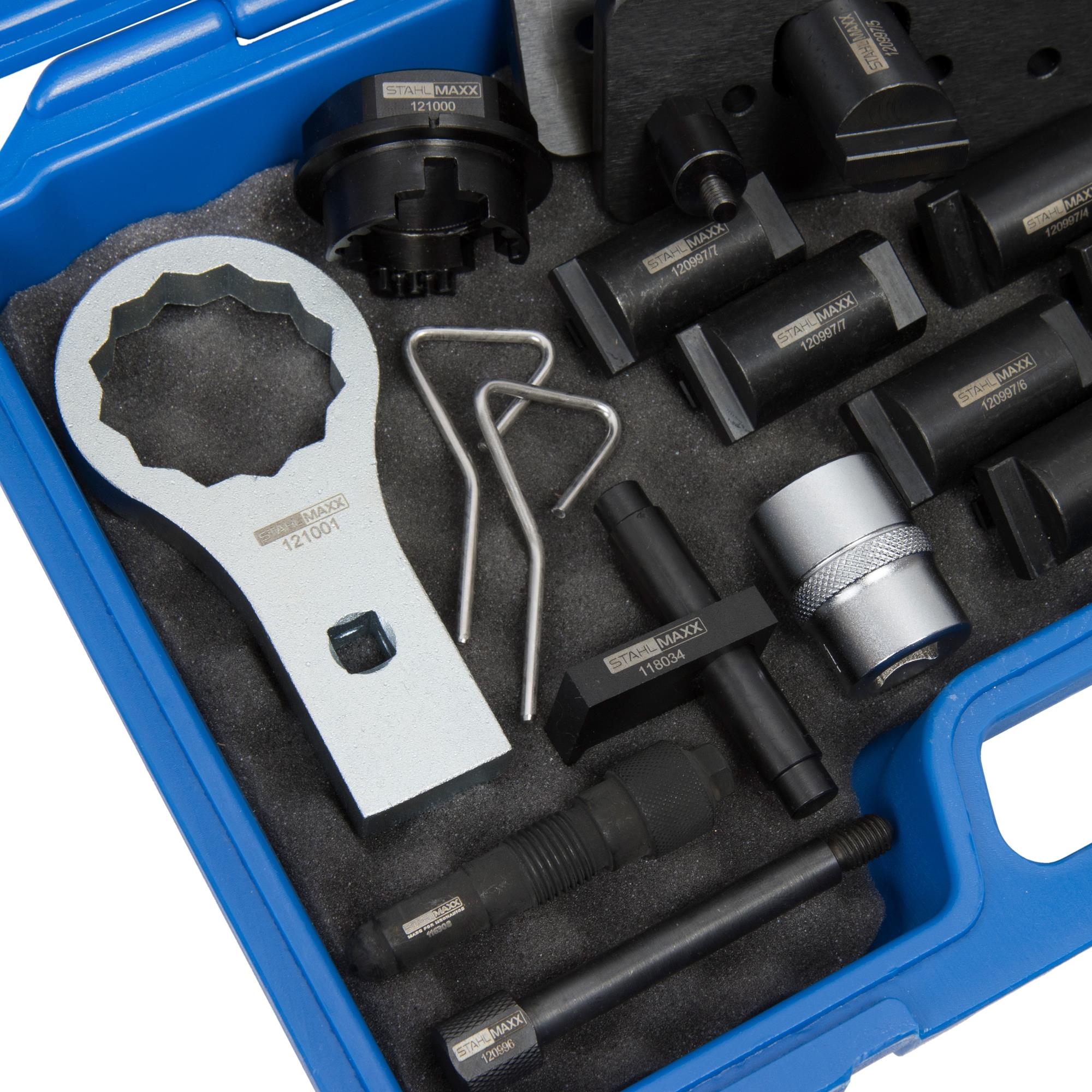

• 1 x Art.-Nr. 118034 Gegenhalter für Schwungrad, wie VAG 10-201
• 1 x Art.-Nr. 116308 Fixierschraube Kurbelwelle, wie VAG T40069
• 2 x Art.-Nr. 116532 Absteckstift für Kettenspanner, wie T03006
• 1 x Art.-Nr. KT03036 Steckschl.Einsatz E24 1/2“ für Nockenwellenversteller, wie T90000
• 1 x Art.-Nr. 121000 Gegenhalter Nockenwellenversteller, wie T90001 / 261 001
• 1 x Art.-Nr. 121001 Gegenhalter und Drehmomentadapter, wie T90002
• 1 x Art.-Nr. 120996 Kurbelwellenfixierdorn Riemenscheibe, wie T40264/3

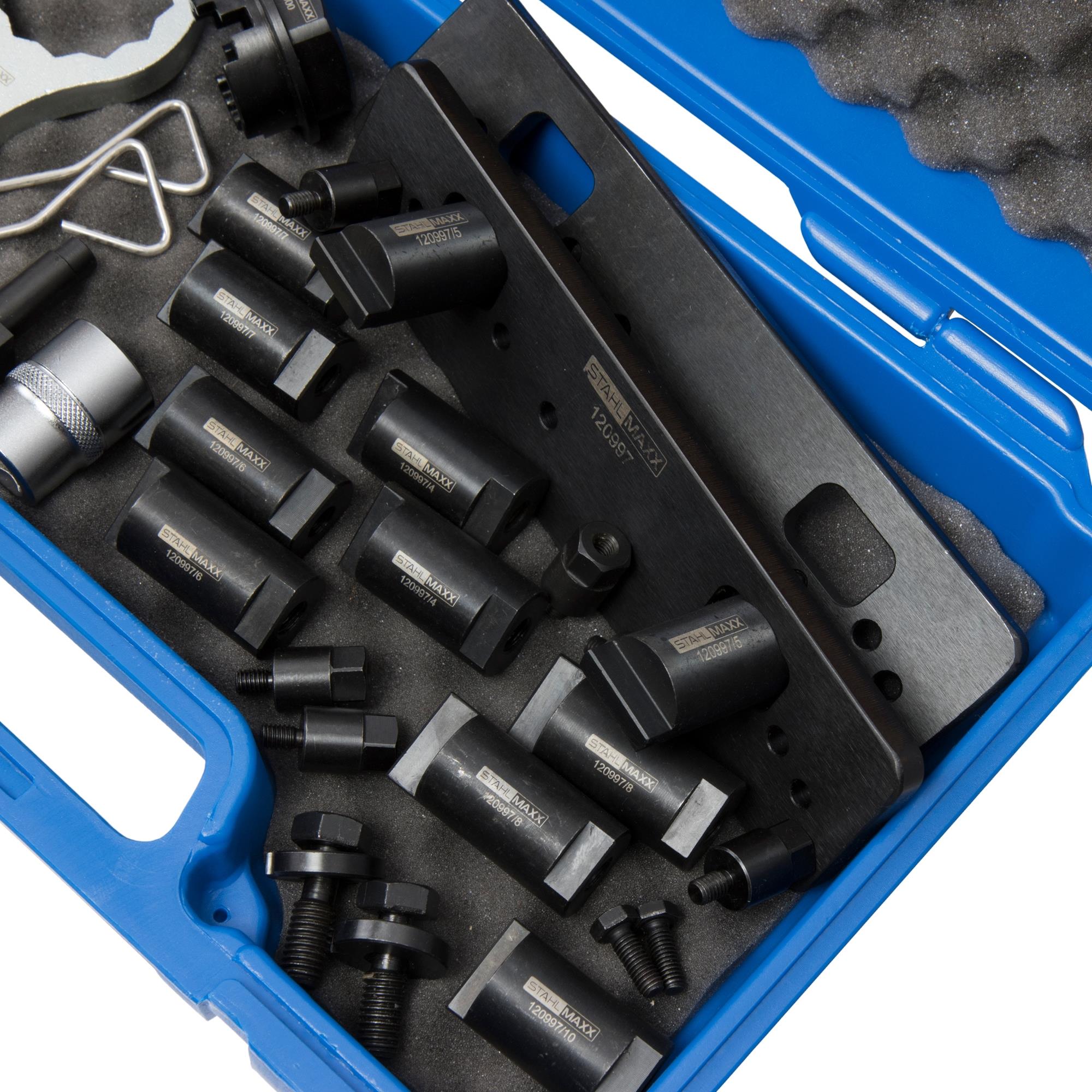

• 1 x Art.-Nr. 120997 Nockenwellenfixierwerkzeug, wie T40331
• 1 x Art.-Nr. 51003 Koffer für Werkstattordnung

Wir empfehlen ihnen folgende Zusatzwerkzeuge:

• Art.-Nr. 120999 Absteckwerkzeug Zahnflankenspielausgleich, wie T40362
• Art.-Nr. 120998 Auszieher Lagerdeckel Kurbelwelle, wie T40332 (Schlaghammer mit M8x1,25 z.b. 116739 zusätzlich benötigt)
• Art.-Nr. 118718 Führungsstück für Wellendichtring / Kurbelwelle, wie T10122/6A
• Art.-Nr. 117750 Montagehilfe Wellendichtring Kurbelwelle getriebeseitig, wie T10122/1
• Art.-Nr. 118719 Druckstück Wellendichtring Kurbelwelle getriebeseitig, wie T101225/5
• Art.-Nr. 116542 Ausziehhaken Wellendichtring, wie T20143
• Art.-Nr. 112905 Absteckstifte für Nockenwelle, wie T40060
• Art.-Nr. 116742 Fixierstifte, wie T40116
• Art.-Nr. 121584 Montagewerkzeug Wellendichtring Kurbelwelle stirnseitig, wie T40320

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!

Mietwerkzeug!
Dieses Werkzeug vermieten wir gegen eine geringe Gebühr zzgl. Kaution für eine Woche.
Die Kaution erhalten Sie nach Rückgabe des Werkzeugs wieder erstattet.
Rufen Sie uns an oder schreiben Sie uns eine Mail, um die Verfügbarkeit, den Preis und den Zeitraum zu klären.
