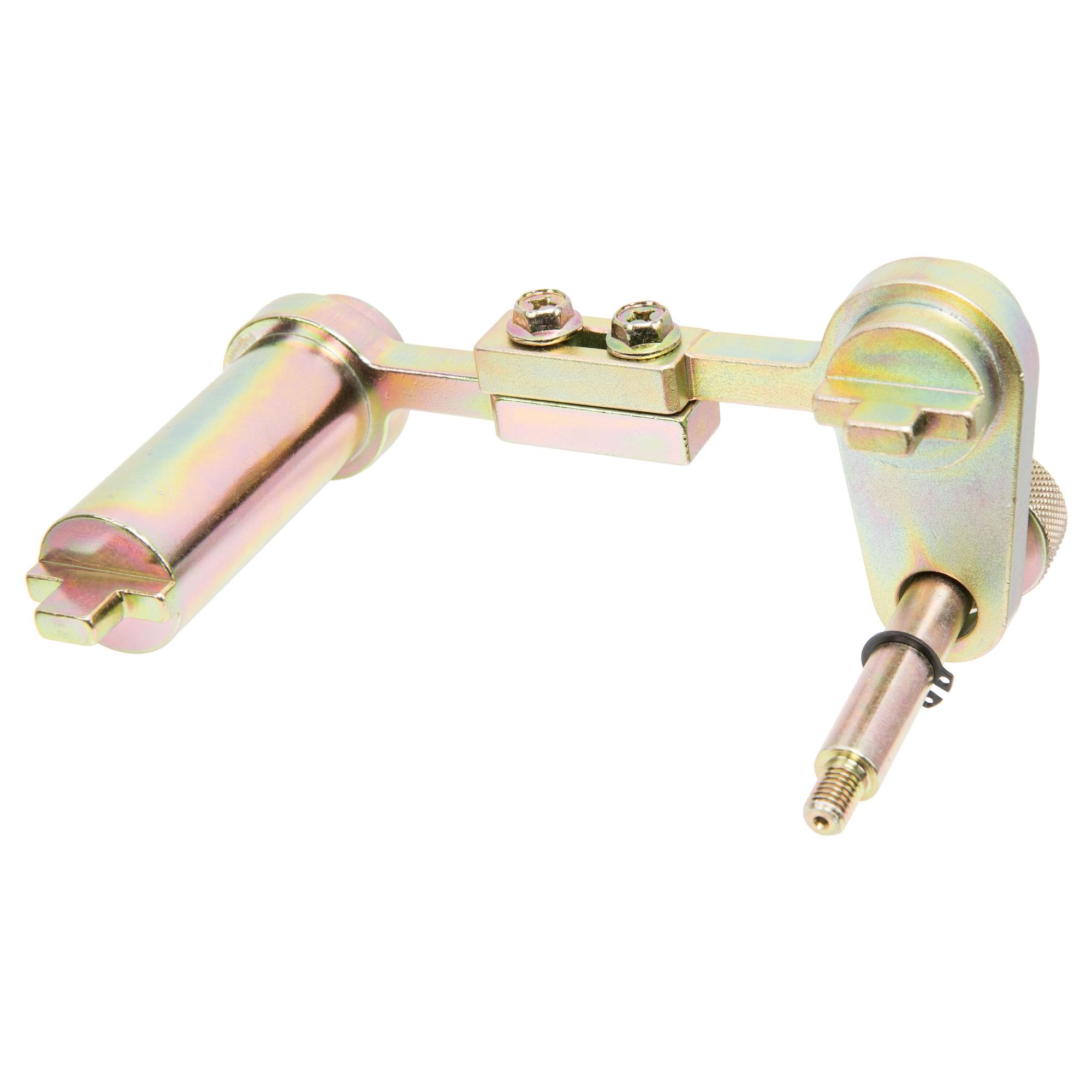

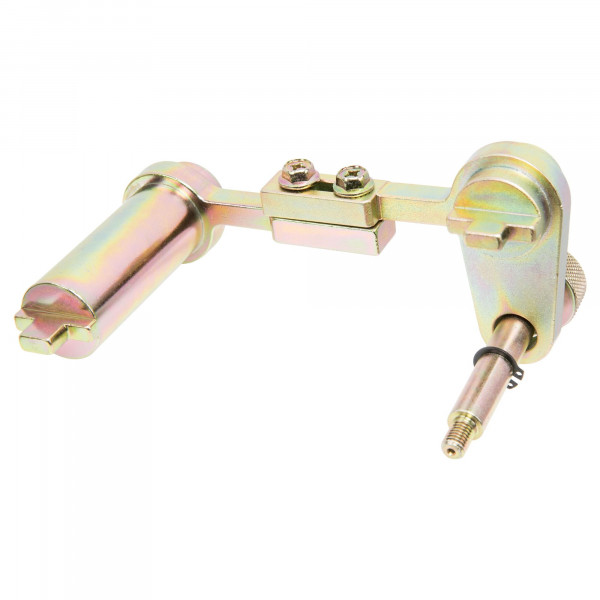

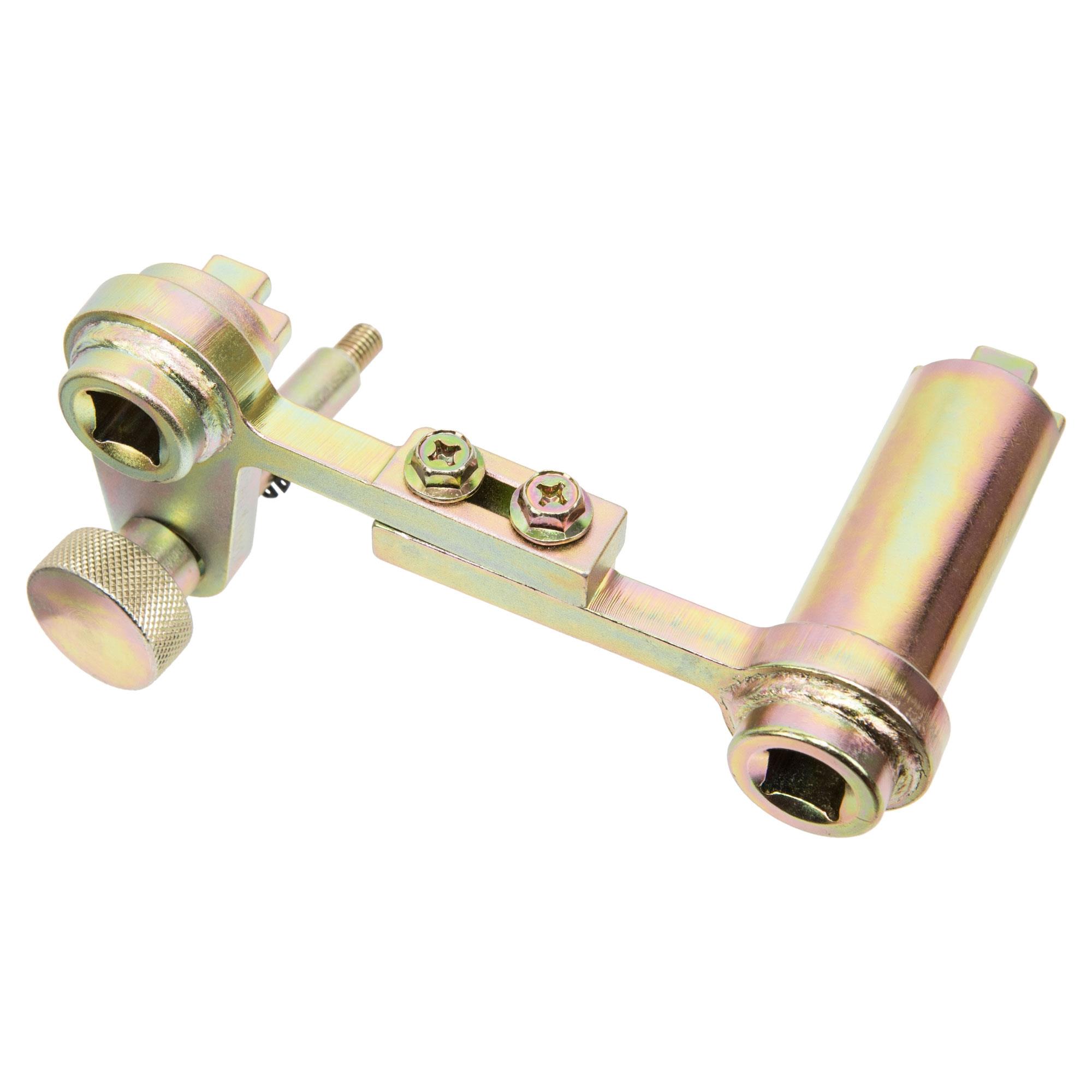

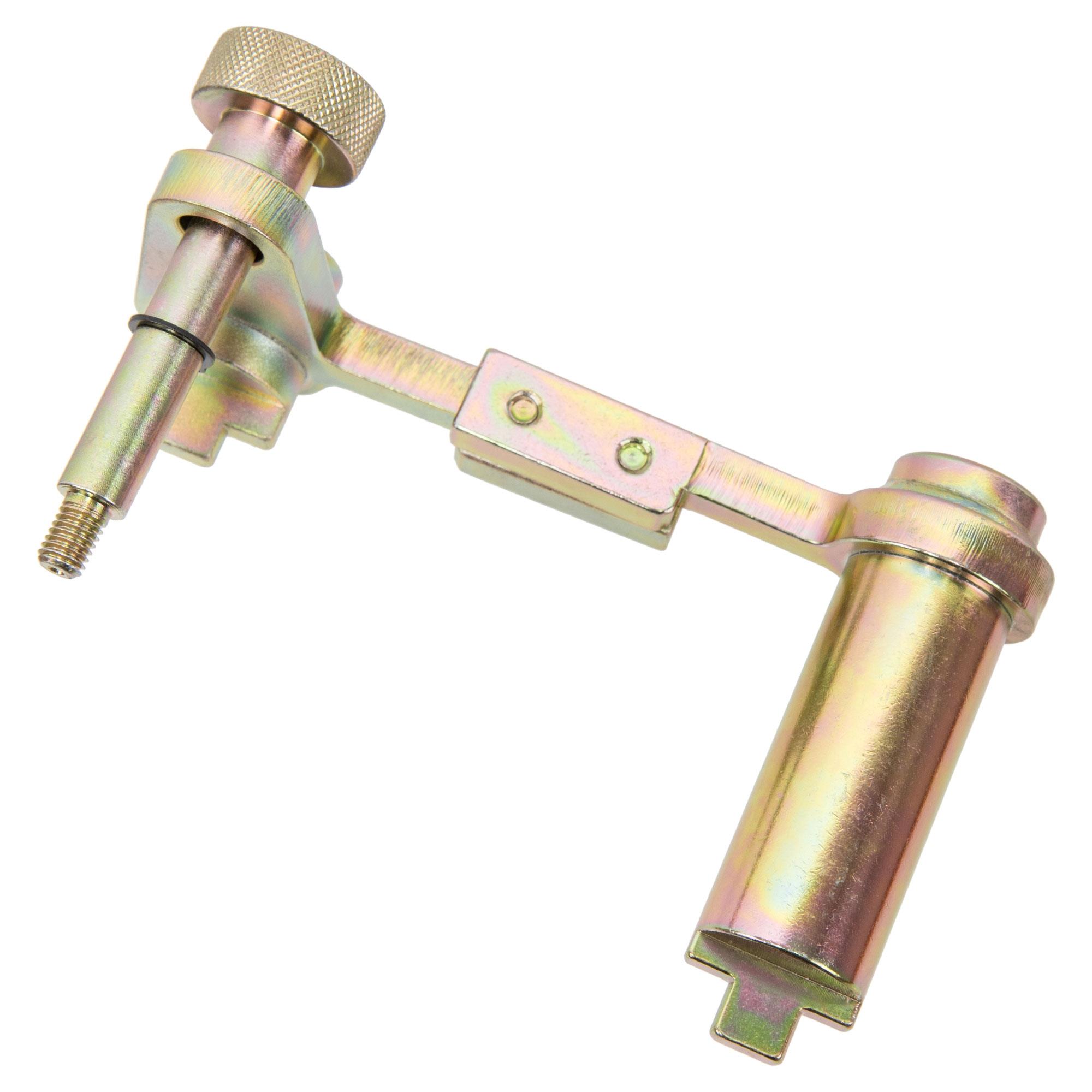

Nockenwelleneinstellwerkzeug, wie Volvo 999 7490 / 9997490

Dieses Spezialwerkzeug muss verwendet werden, wenn an der Motorgeneration B4154, B4204 die Nockenwellenversteller oder die Nockenwellen gelöst werden.
Dabei wird das Werkzeug getriebeseitig, bei ausgebauter Unterdruckpumpe, in die Einstellkerben der Nockenwellen eingesetzt und mit einem Haltebolzen am Ventildeckel befestigt.

passend für folgende Motorcodes:
B4154: B4154T2, B4154T3, B4154T4, B4154T5, B4154T6
B4204: B4204T9, B4204T10, B4204T11, B4204T12, B4204T14, B4204T15, B4204T17, B4204T18, B4204T19, B4204T20, B4204T21, B4204T23, B4204T26, B4204T27, B4204T28, B4204T29, B4204T31, B4204T32, B4204T33, B4204T34, B4204T35, B4204T36, B4204T37, B4204T38, B4204T39, B4204T41, B4204T43, B4204T44, B4204T45, B4204T46, B4204T47, B4204T48, B4204T49, B4204T50

passend für folgende Fahrzeuge:
S60 (11–18), S60 (19–), S60 Cross Country, S60L, S80 (07–), S90 (17–), S90L, V40 (13–), V40 Cross Country, V60 (10–), V60 Cross Country (10–), V70 (08–), V90 (17–), V90 Cross Country, XC40, XC60 (–17), XC60 (18–), XC70 (08–), XC90 (16–)

zu verwenden wie:
999 7490 / 9997490


empfohlenes Zusatzwerkzeug (nicht im Lieferumfang enthalten):

• Art.-Nr. KT10032 Absteckdorn für Hochdruckpumpe
• Art.-Nr. 121125 Gegenhalter Schwingungsdämpfer Kurbelwelle für Volvo, zu verw. wie 9997495
• Art.-Nr. 121126 Nockenwellen-Versteller Einstellwerkzeug, zu verw. wie Volvo 999 7497 / 9997497
• Art.-Nr. 121128 Demontagewerkzeug Kurbelwellenriemenscheibe, zu verw. wie Volvo 999 7493 / 9997493
• Art.-Nr. 121129 Montagewerk.Wellendichtring Nockenwelle stirnseitig, zu verw. wie Volvo 999 7496 / 9997496

Erhältlich auch im Satz:
Art.-Nr. 121130 Steuerzeitenwerkzeug für Volvo 2,0L B4154 / B4204 / D4204


Vorgehensweise:
Mit angebauten Werkzeugen (Schrauben der Versteller-Fixierung gelöst), wird zuerst der Zahnriemen mittels Innensechskantschlüssel auf Einstellmarkierung der Spannrolle gespannt. Erst dann werden die 4 Schrauben der Nockenwellen-Versteller-Fixierung mit 25 Nm befestigt und die Zentralschrauben der Versteller selbst, mit 120 Nm angezogen.
Nach zweimaligem Durchdrehen (Werkzeuge ausgebaut), die Riemenspannung an der Spannrolle kontrollieren und die Verschlussstopfen der Versteller mit 15 Nm einbauen.

Hinweis: Die Zentralschrauben der Nockenwellenversteller dürfen nur mit dem Haltewerkzeug Art.-Nr. 121126 gelöst werden. Ohne ein Gegenhalten an den Rädern, kann es zu einer Beschädigung der Nockenwellen kommen.


ggf. benötigte Anzugsdrehmomente:
(bitte stets spez. Herstellerangaben beachten)

B4204T11:

• Nockenwellenversteller Zentralschraube 120 Nm
• Spannrolle Zahnriemen: 24 Nm
• Verschlussdeckel NW-Versteller 15 Nm

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
