Abzieher Wasserpumpe für VW T5 2.5 TDI Wechsel Werkzeug

Spezialwerkzeug zur Kühlmittelpumpen-Demontage an den, im VW Transporter T5 und Touareg 2,5 5-Zyl. verbauten, TDI Motoren. Alle Spezialwerkzeuge sind nach Originalvorgaben auf dem neusten Entwicklungsstand (Endung A) und in höchster Materialqualität gefertigt.

Konstruktionsbedingt kann es bei Lagerschaden, Dichtungsverschleiß oder durch Korrosionsalterung an diesen Motoren zu einem Vermischen der Kühlflüssigkeit mit dem Motorenöl kommen. Gegebenenfalls ist ein Öl- und Filterwechsel nach der Reparatur sinnvoll. Reinigen Sie auch die Ablaufbohrung, diese verhindert bei Undichtigkeiten einen Kühlmitteleintritt ins Motoröl.
Ein Ausbau der Wasserpumpe ist NUR mit Spezialwerkzeug möglich. Ein aufwändiges Einstellen der Steuerzeiten ist nicht notwendig.

passend für folgende Motorcodes:
AXD, AXE, BAC, BLJ, BLK, BNZ, BPC, BPD, BPE

zu verwenden wie:
T10221A, T10222A und T10225A

Technische Daten:
Material: geschmiedet, Spindeln und Abzieharme aus SC45, Drehadapter aus CrV-Stahl

Vorgehensweise und Anzugsdrehmomente:
(Referenz VW Touareg (7L) 2.5 R5 TDI Bj. 2008 MKB: BPE)

Ausbau der Kühlmittelpumpe:
• Je nach Motor und Ausbaustufe muss der Kühler für Abgasrückführung und der Partikelfilter ausgebaut werden (Motorcode BPD und BPE im VW Touareg 7L)
• Kühlmittel ablassen. Kühlmittelablassschraube herausdrehen.
• Die Wasserpumpe der Stirnrad-getriebenen 5 Zylindermotoren sitzt unter einem Dichtungsdeckel: dieser muss erneuert werden.
• Den Deckel und die Geräuschdämmung entfernen.
• Bringen Sie den Adapter für die Kurbelwelle KT10063A mit 20 Nm an der Kurbelwelle an. Dieser passt nur in einer Stellung.
• Das Kurbelwellendrehwerkzeug dient dem Gegenhalten, beim Lösen der Befestigungsschraube vom Zahnrad der Kühlmittelpumpe. Der Motor muss nicht auf OT stehen.
• Nach Abnehmen der Befestigungsmutter kann der 2-Armabzieher Art.-Nr. 121104 in die Bohrungen eingesetzt und das Kettenrad abgesogen werden.
  (Original Reparaturauszug: Bei Motoren der ersten Fertigung ist aufgrund von fehlendem Freigang hinter dem Zahnrad der Kühlmittelpumpe ein Ansetzen des Abziehers nicht möglich. In diesem Falle lösen Sie das Zahnrad durch leichte Schläge mit Hammer und Kupferdorn seitlich auf das Zahnrad.)
• Nun können beide Befestigungsschrauben der Kühlmittelpumpe entfernt werden.
• Die Spindel der Abziehbrücke vorjustieren. Schrauben Sie diese bis Gewinde-Ende bzw. 6-Kant Anfang ein.
• Die Abziehbrücke kann nun mittels Drehung im Uhrzeigersinn (Linksgewinde) an der Welle angebracht werden. Sobald die Brücke am Zylinderblock anliegt (der Pin muss in die äußere Bohrung für den Deckel eingesetzt sein, ein Befestigen der gegenüberliegenden Lasche, mittels Schraube, ist ebenso möglich) beginnt der Ausziehvorgang und die Pumpe kann ausgebaut werden.

Einbau der Kühlmittelpumpe:

• O-Ringe mit Kühlmittel benetzen.
• Kühlmittelpumpe einsetzen und mit neuen Schrauben 20 Nm + 90° Grad anziehen.
• Zahnrad der Wasserpumpe einbauen, am Kurbelwellenadapter gegenhalten und mit 84 Nm befestigen. Diese kann von der Fahrzeugunterseite her mittels Kreuzgelenks (max. Winkel 20°) und Verlängerungen mit Drehmoment festgezogen werden.
• Kühlmittelablassschraube montieren und mit 20 Nm anziehen.
• Neuen Deckel für die Kühlmittelpumpe montieren (Dichtlippe leicht einölen) und mit 20 Nm befestigen.
• Kühlsystem befüllen und entlüften.

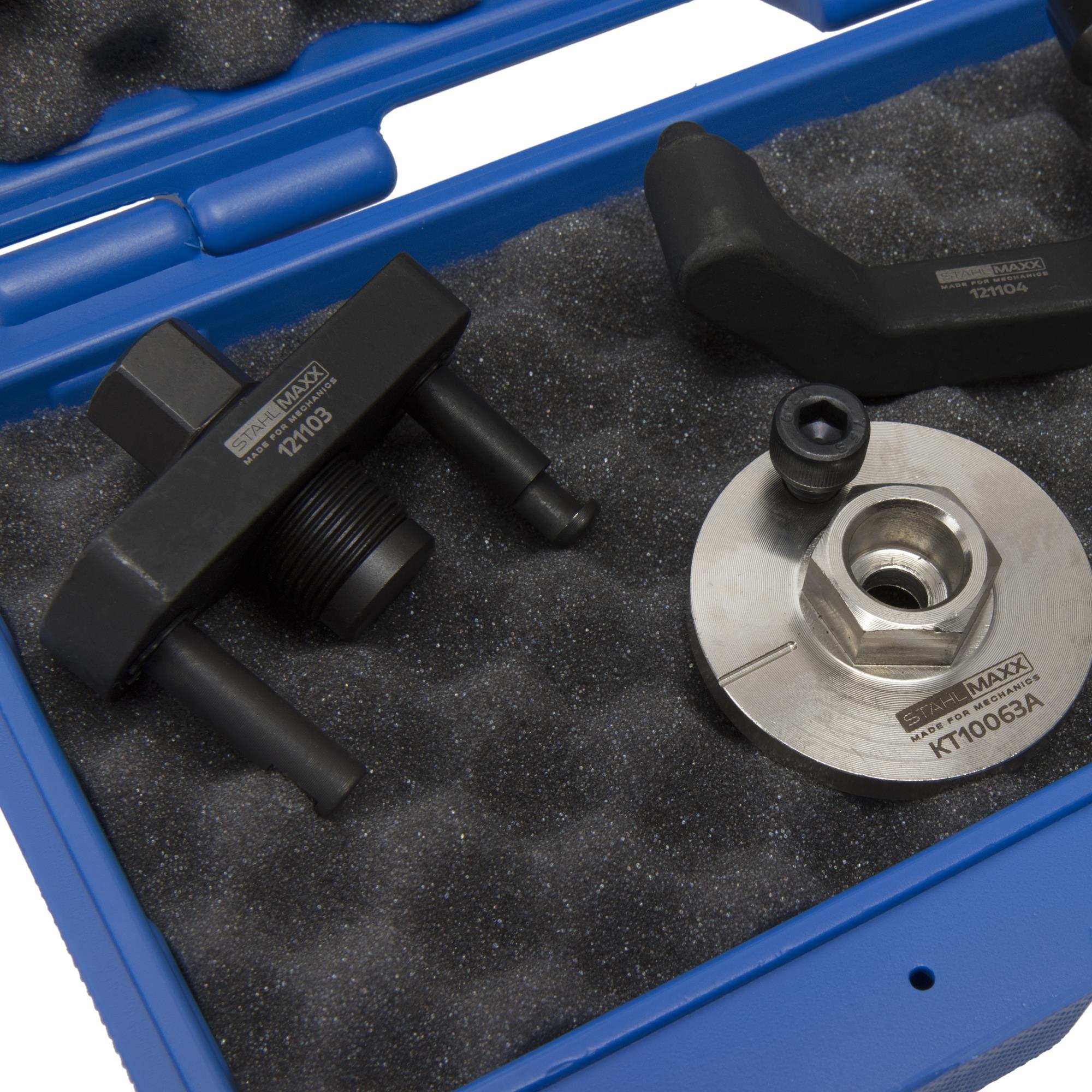

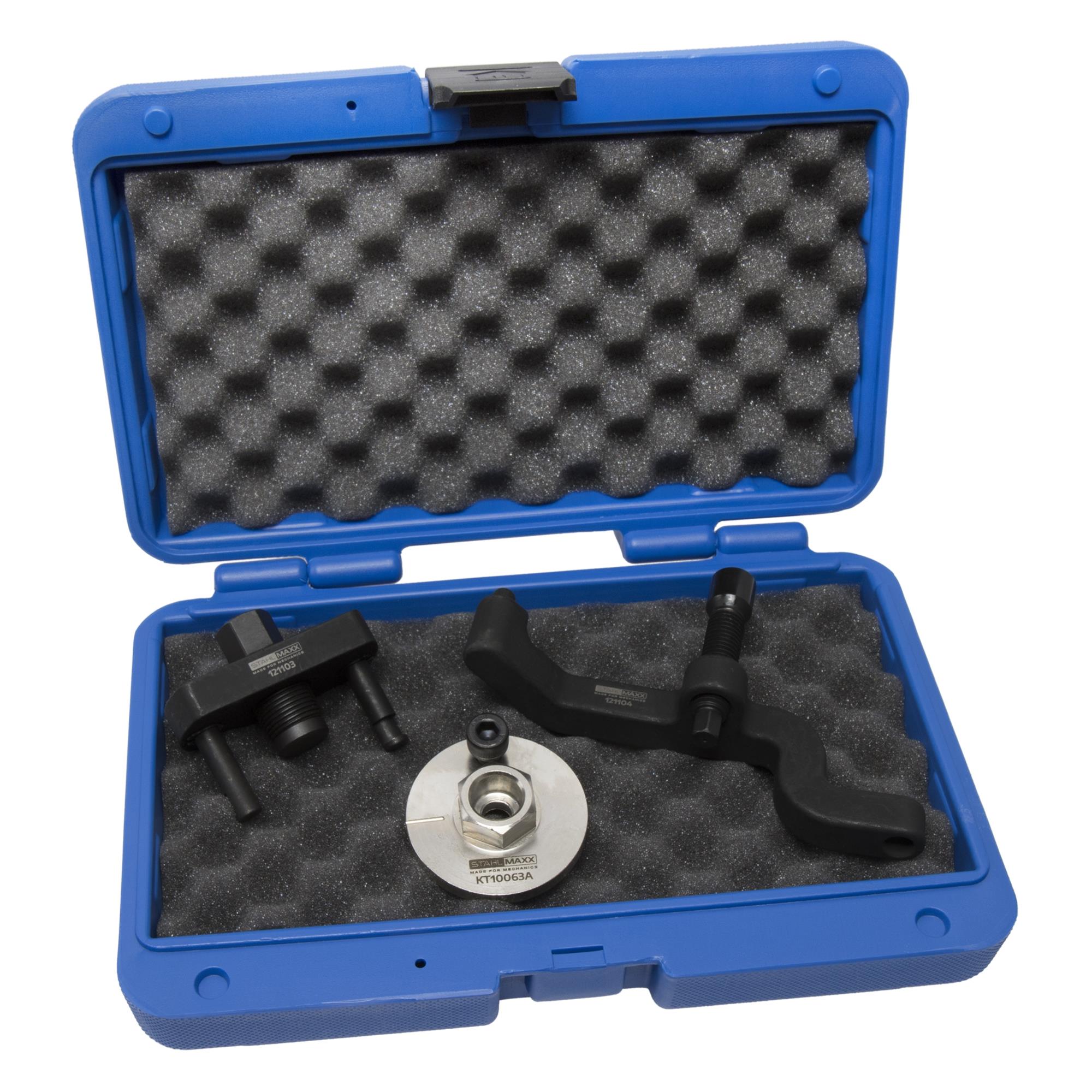

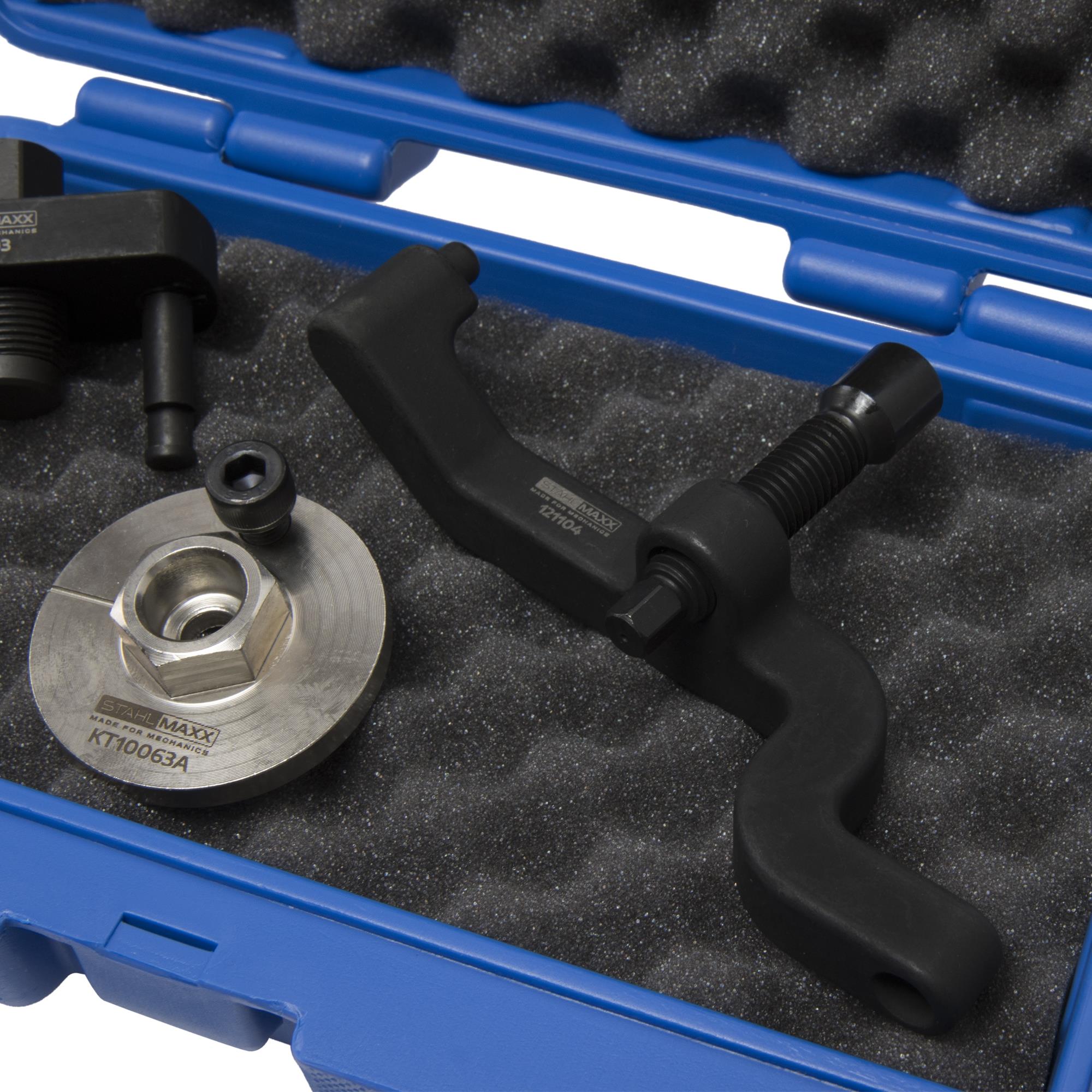

Lieferumfang:

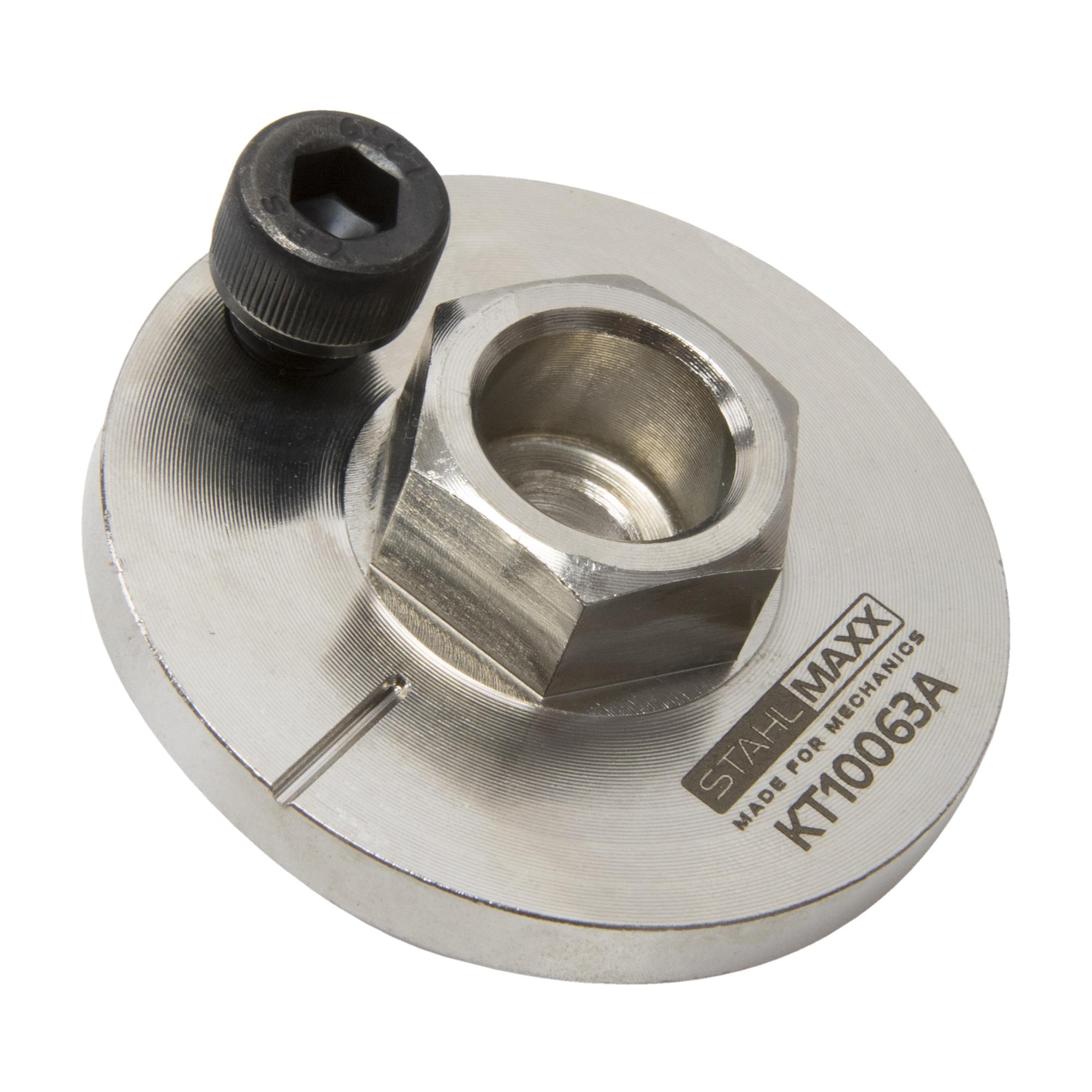

Art.-Nr. KT10063A Kurbelwellendrehwerkzeug mit OT-Markierung, zu verw. wie T10225A

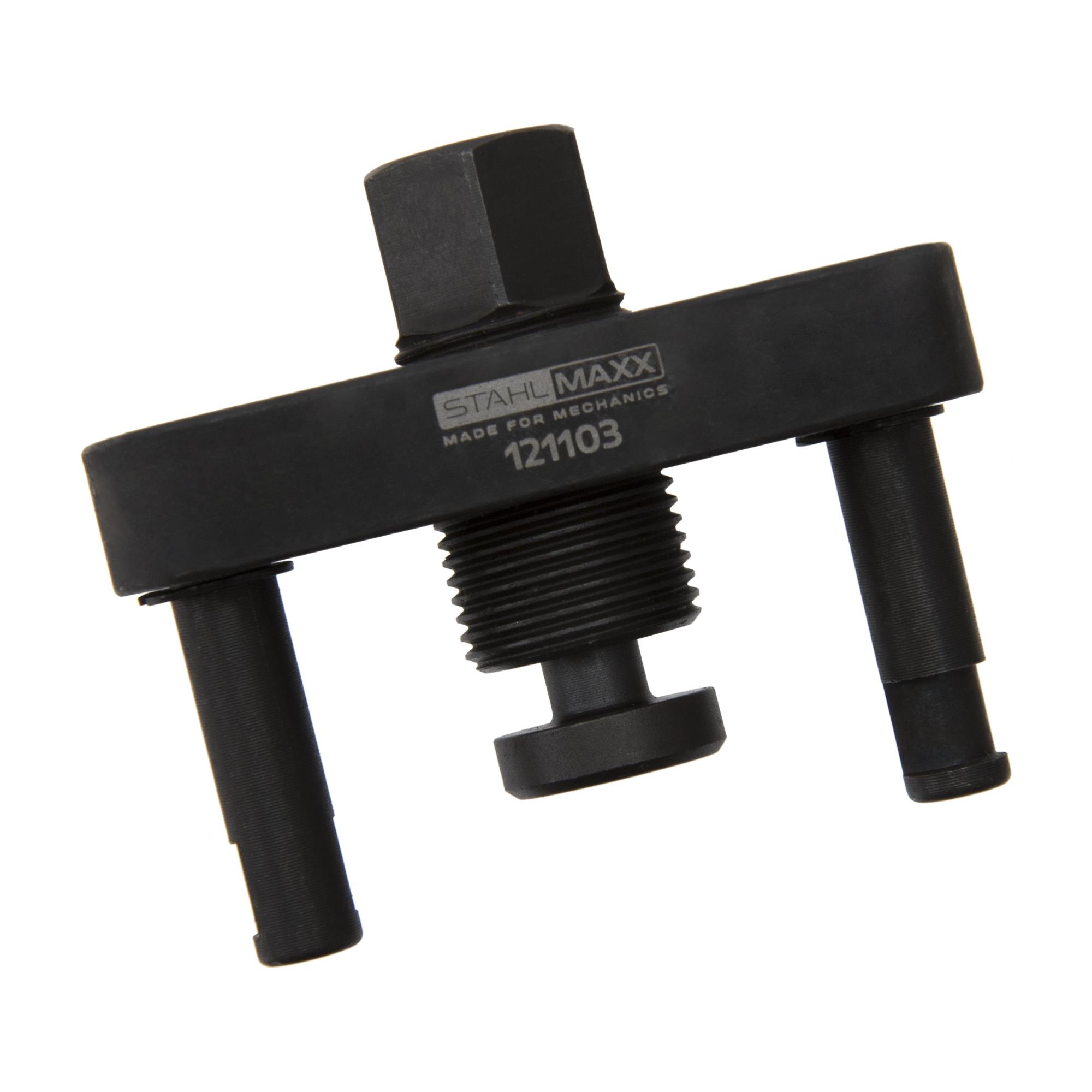

Art.-Nr. 121103 2-Armabzieher zur Demontage Zahnrad der Kühlmittelpumpe, zu verw. wie T10221A

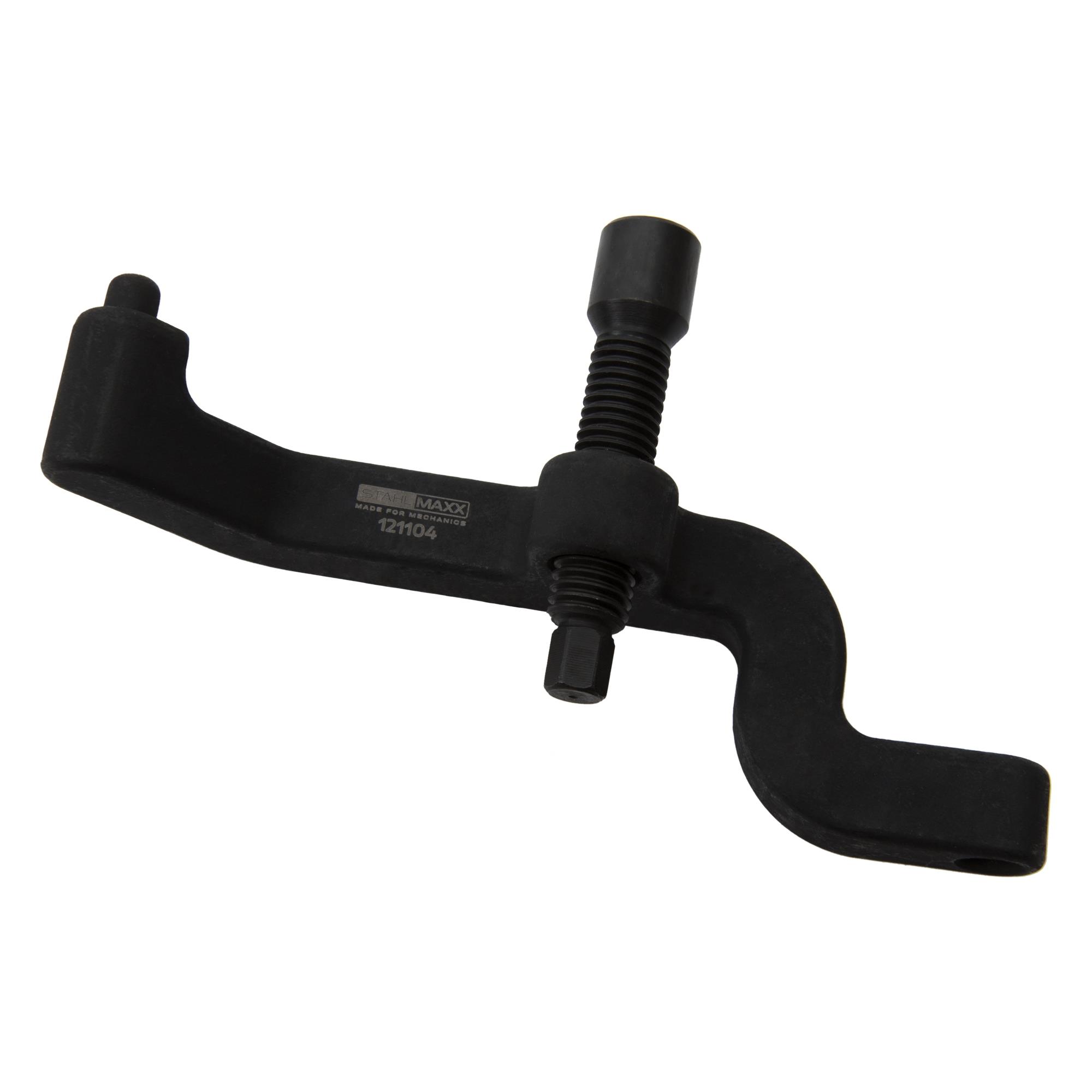

Art.-Nr. 121104 Ausziehbrücke mit Linksgewindespindel, zu verw. wie T10222A
Art.-Nr. 66009 Koffer für Werkstattordnung

empfohlenes Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 50019 Motor-Einstellwerkzeug Stirnräder, für VW Touareg / T5 / Phaeton
Art.-Nr. 106462 Spezial-Schaber zum Entfernen von Dichtmasse
Art.-Nr. 20021 Befüll- und Entlüftungsgerät für Kühlsysteme, 6-tlg., universal
Art.-Nr. 117916 Kühlsystemabdrück-Prüfkoffer inkl. Vakuumbefüllgerät, 28-tlg.

Die Original Werkzeugnummer/n dienen nur zur Identifikation, es handelt sich nicht um Original-Werkzeug.
