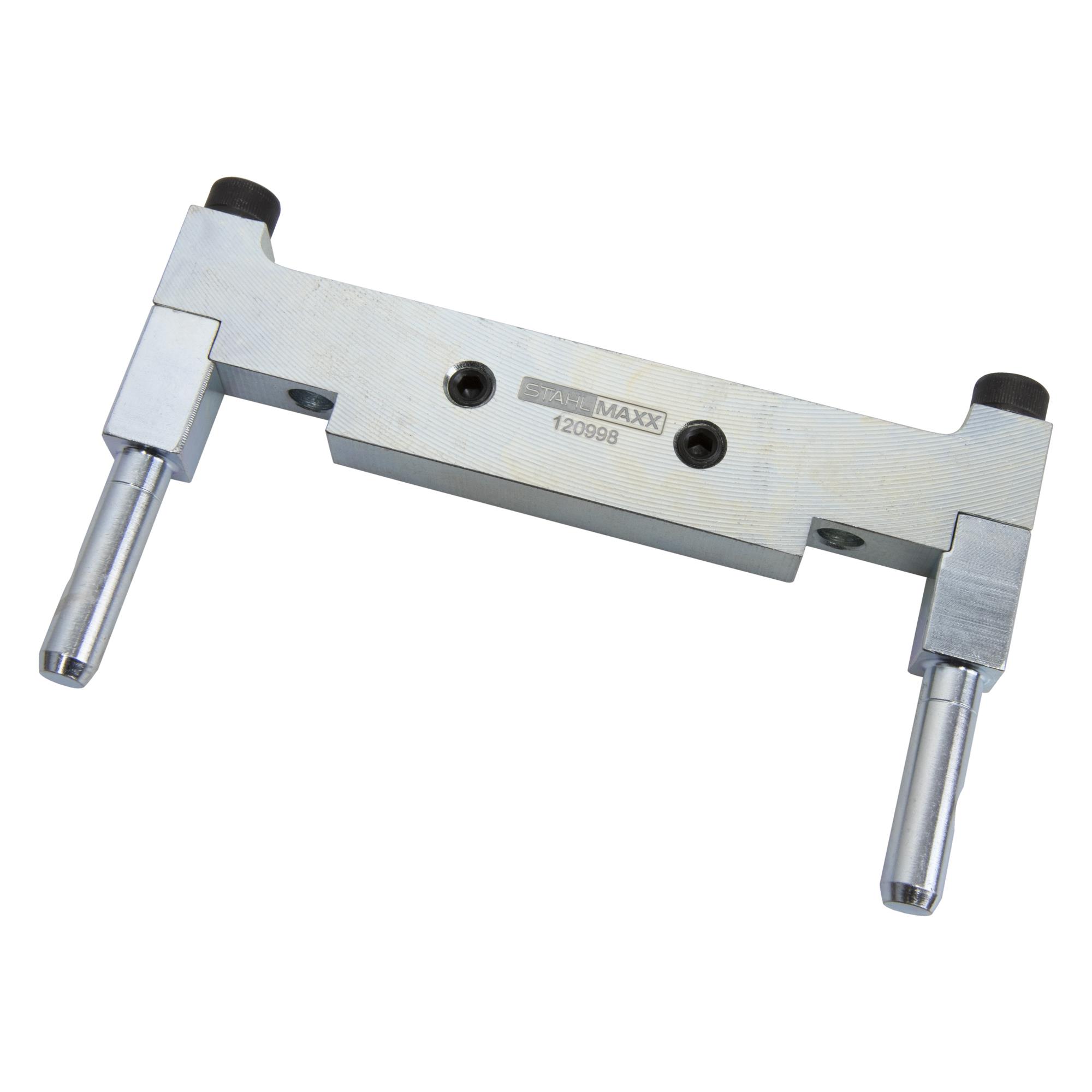

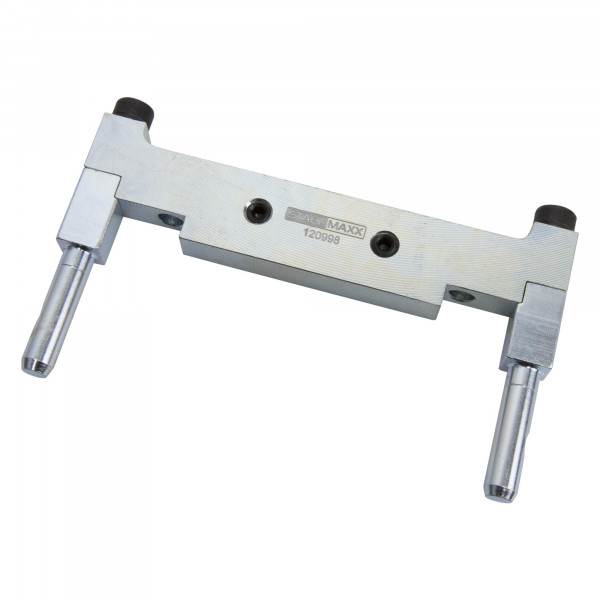

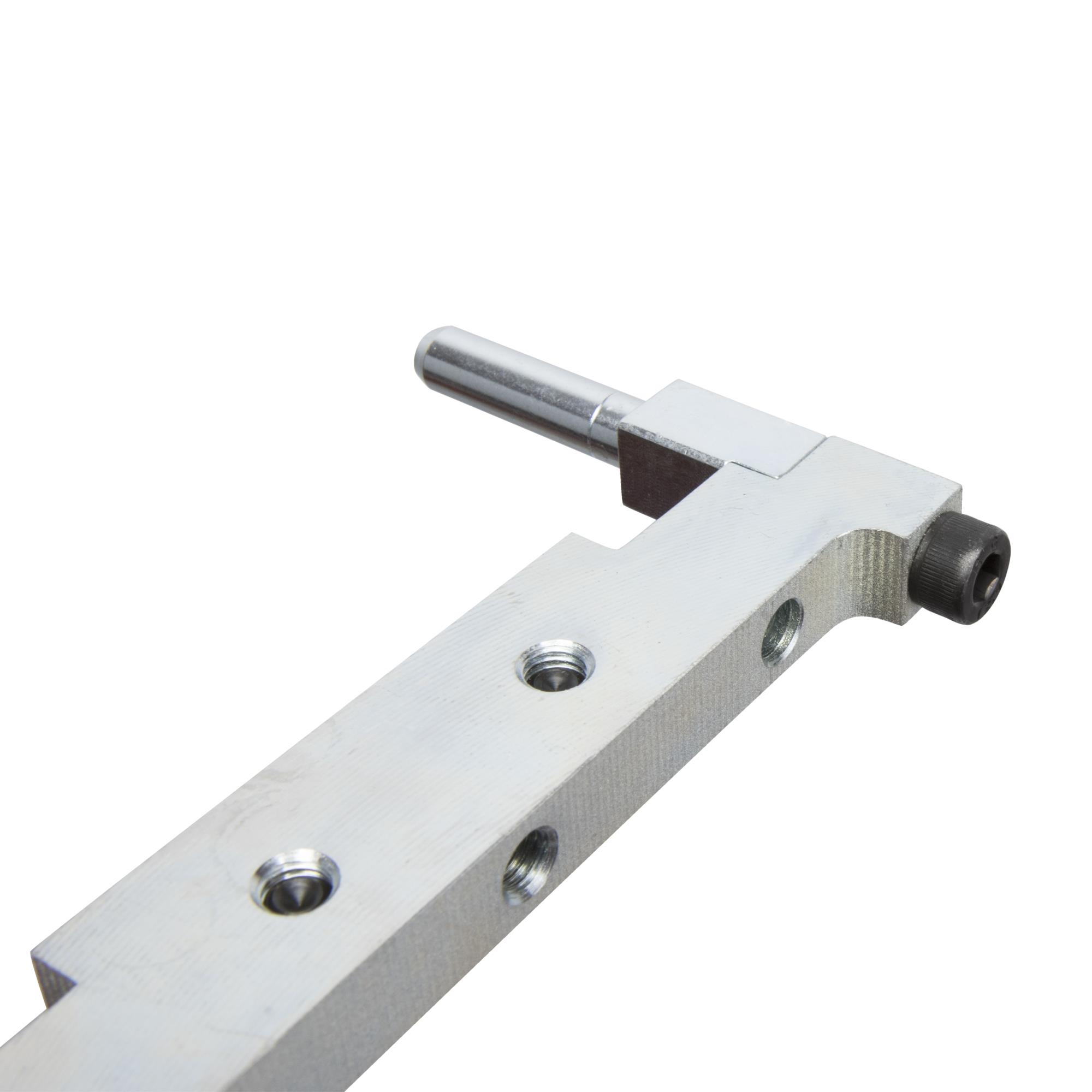

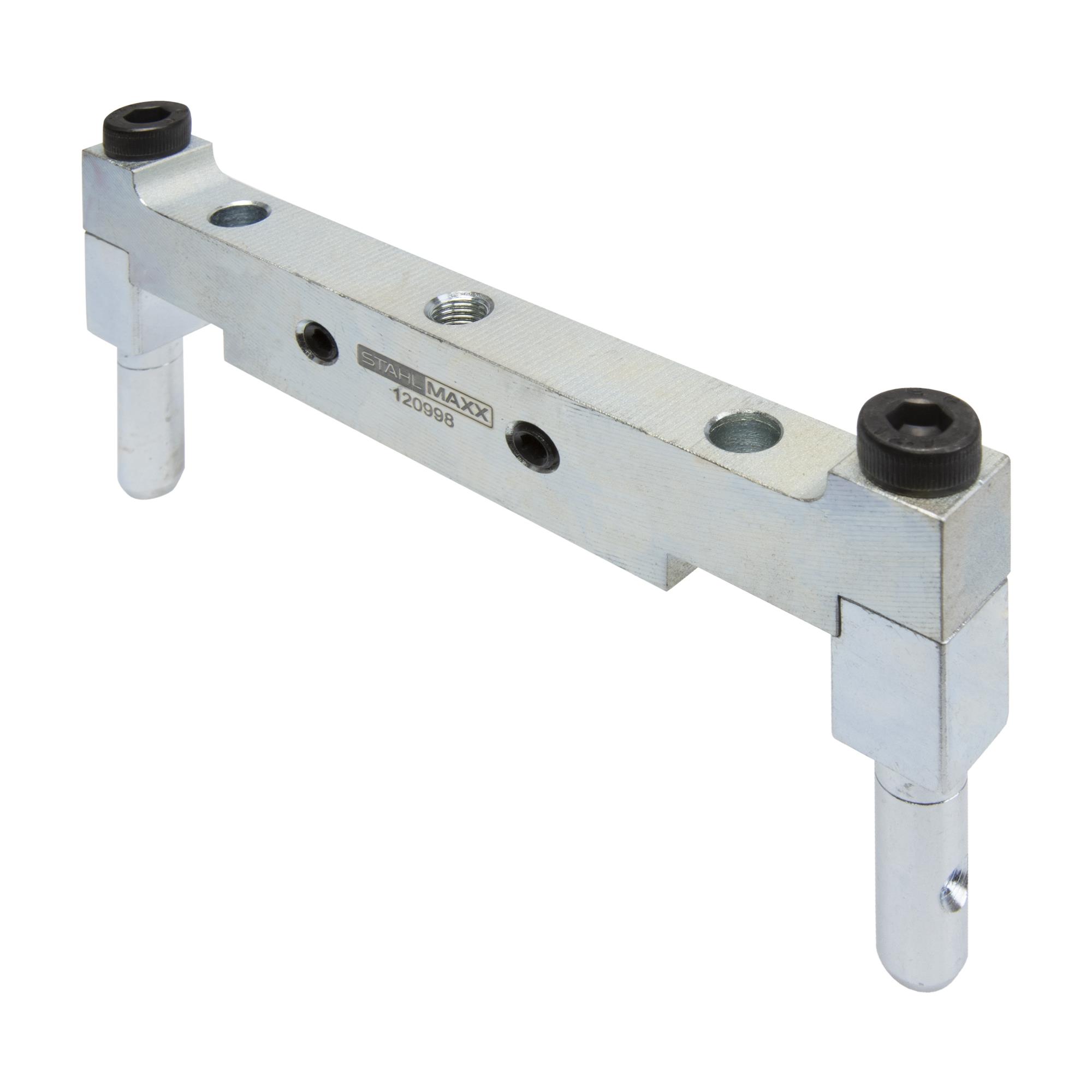

Ausziehwerkzeug zur Demontage der Lagerdeckel Kurbelwelle, wie T40332

Bei einer Motorreparatur welche den Ausbau der Kurbelwelle zur Folge hat, ist dieses Werkzeug, für eine fachmänische Reparatur, unerlässlich.
Es wird zusätzlich ein Schlaghammer, wie z.B. Art.-Nr. 116739 Schlaghammer M8x1,25 zu verw. wie VW T10133/3, T10055, benötigt. Sollten Sie bereits einen TFSI / FSI Injektoren-Werkzeugsatz von uns besitzen ist dieser dort bereits enthalten.

Hinweis:
Die Besonderheit der Befestigung setzt eine gewisse Sorgfalt voraus. Die Passung auf den Passhülsen macht zur Demontage nur diese Variante zulässig. Eine Beschädigung der Lagerdeckel hat den Austausch des Kurbelgehäuses zur Folge.
Achten Sie bei der Verschlussschraube für die „OT“-Bohrung auf 2 verschiedene Ausführungen:

1. Verschlussschraube Ausf. „A“: Verschlussschraube reinigen und mit neuem O-Ring mit 25 Nm festziehen.
2. Verschlussschraube Ausf. „B“: Verschlussschraube nach Demontage ersetzen. Verschlussschraube mit 40 Nm festziehen.

Die Lagerdeckel sind mit 2 Schrauben in axialer und in horizontaler Richtung verschraubt.
Achten Sie auf die Anzugsreihenfolge und Drehmomente mit Winkelanzug.

ggf. benötigte Anzugsdrehmomente
Hier aus einem V8 CZSE Motor – beachten Sie immer die Herstellerangaben:
Schrauben 1–8 horizontal komplett ein Durchgang, dann erst der nächste Schritt:
Kettentriebseitig 2ter Lagerbock, dann 3ter, dann 1ster, dann 4ter (nahe Schwungradseite)

1. alle von Hand bis zur Anlage eindrehen
2. dann alle 30 Nm
3. dann alle 50 Nm
4. dann alle 90 Grad

erst jetzt die 8 seitlichen Schrauben wie folgt anziehen.

1. alle 20 Nm
2. dann alle 90 Grad

passend für Motorcode:
CSZB, CWGD, CWWB, CXYA, CZSE, DCAB, DCBD, DCBE, DCUA, DCUE, DECA, DGPA, DGPC, DGRB, DGRC, DHUB, DJPB, DLZA, DLZB, MDC.AB, MDC.BE, MDC.UA, MDG.PA, MCS.ZA, MCX.TA

Lieferumfang:

• Ausziehwerkzeug zur Demontage der Lagerdeckel Kurbelwelle zu verw. wie T40332

Wir empfehlen Ihnen folgende Zusatzwerkzeuge:

• Art.-Nr. 116739 Schlaghammer M8x1,25 zu verw. wie VW T10133/3, T10055
• Art.-Nr. 120999 Absteckwerkzeug Zahnflankenspielausgleich, zu verwenden wie T40362

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
