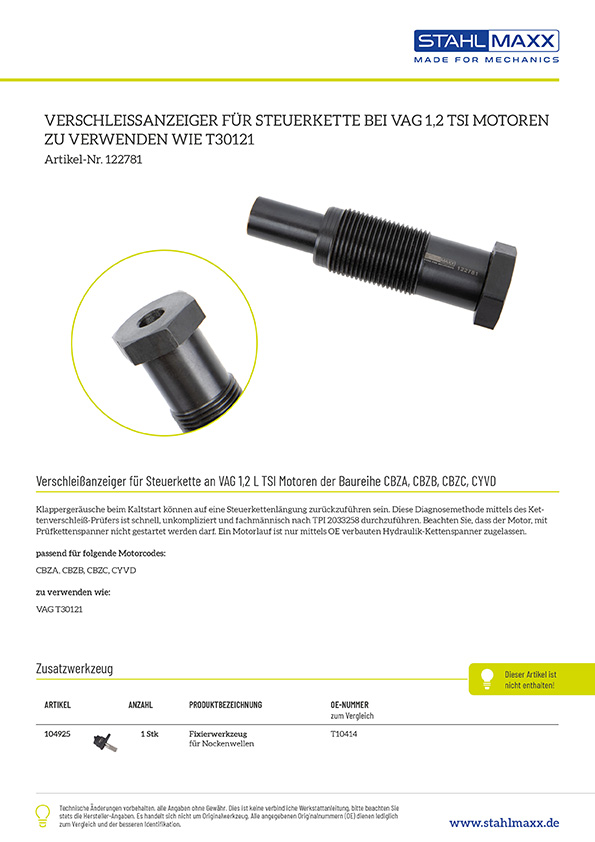

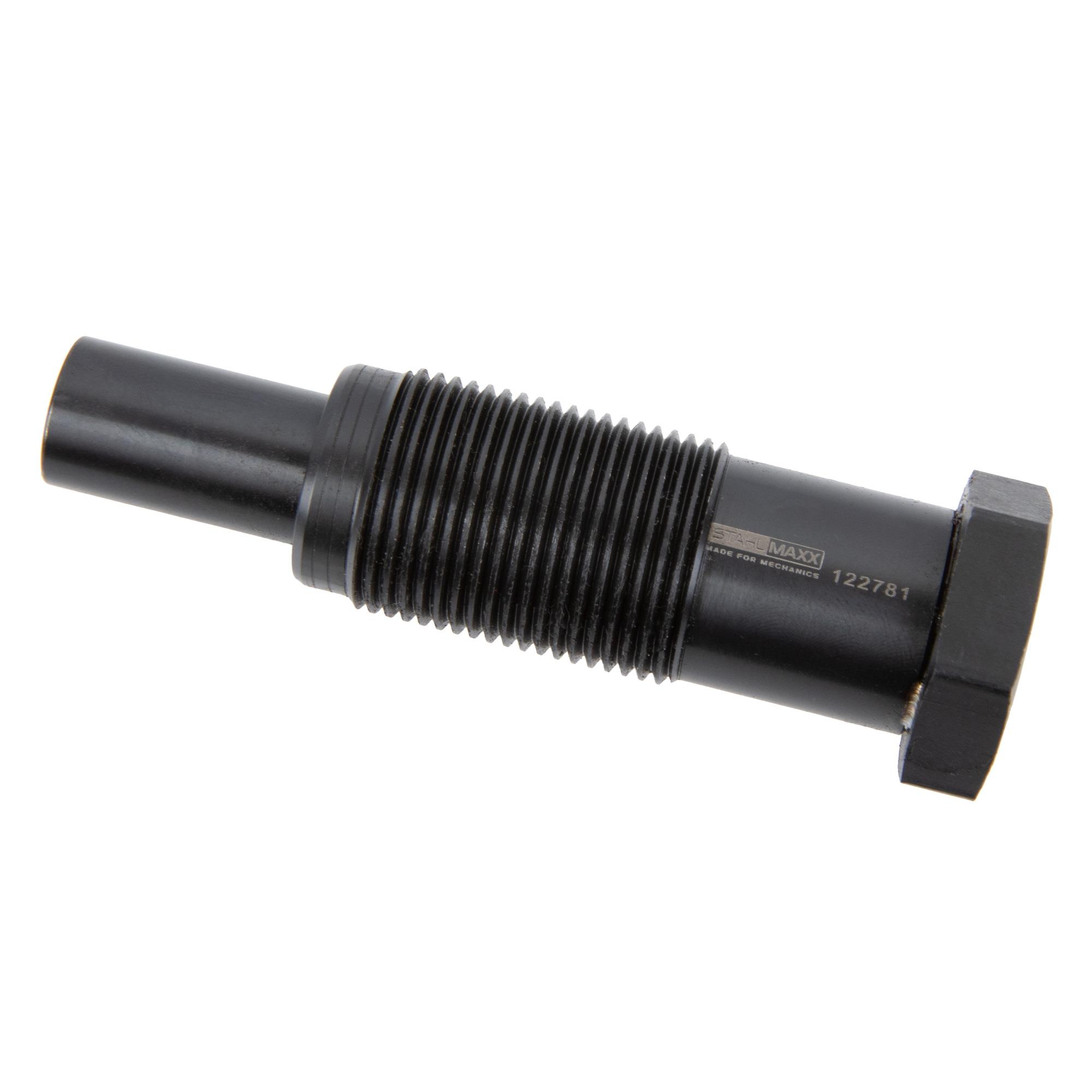

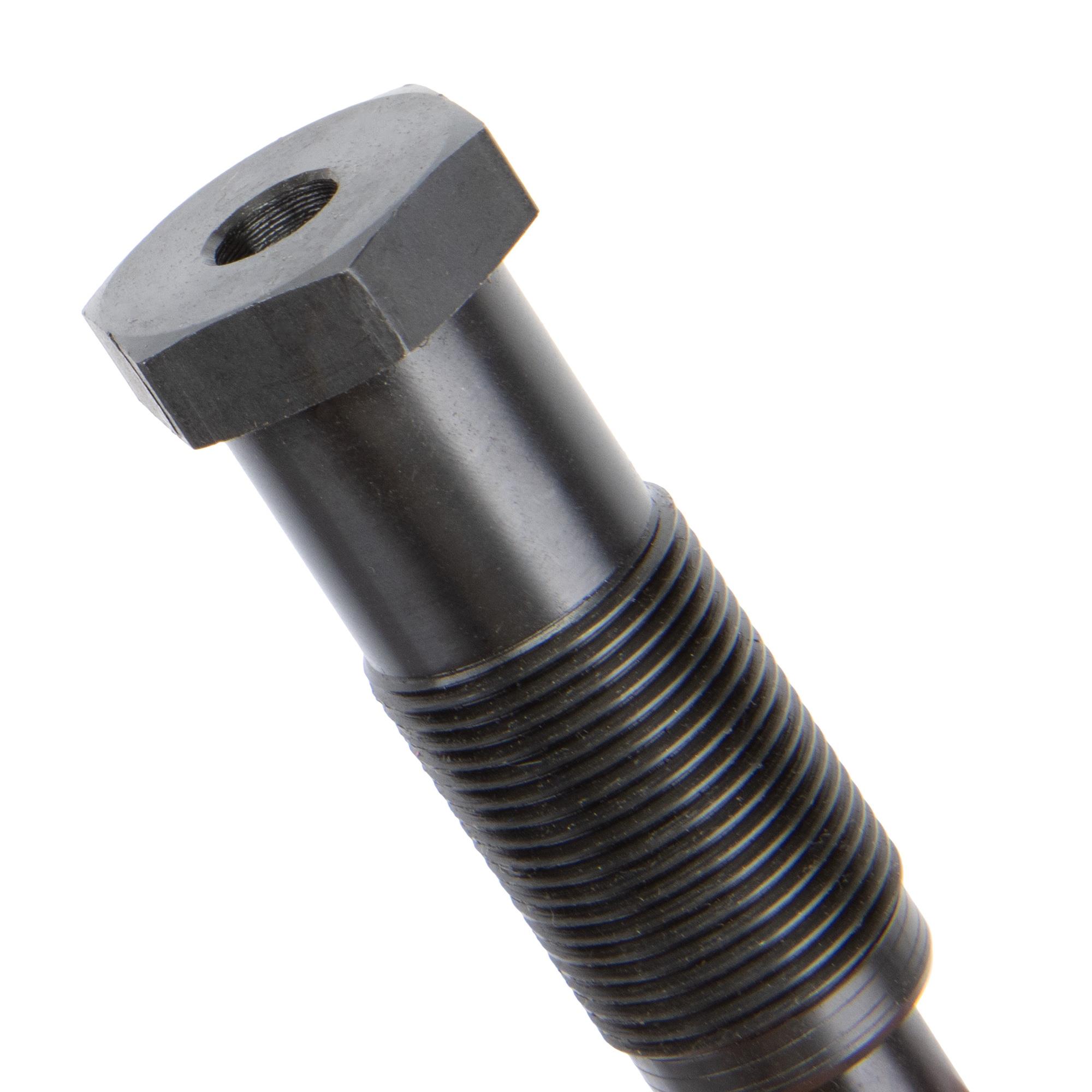

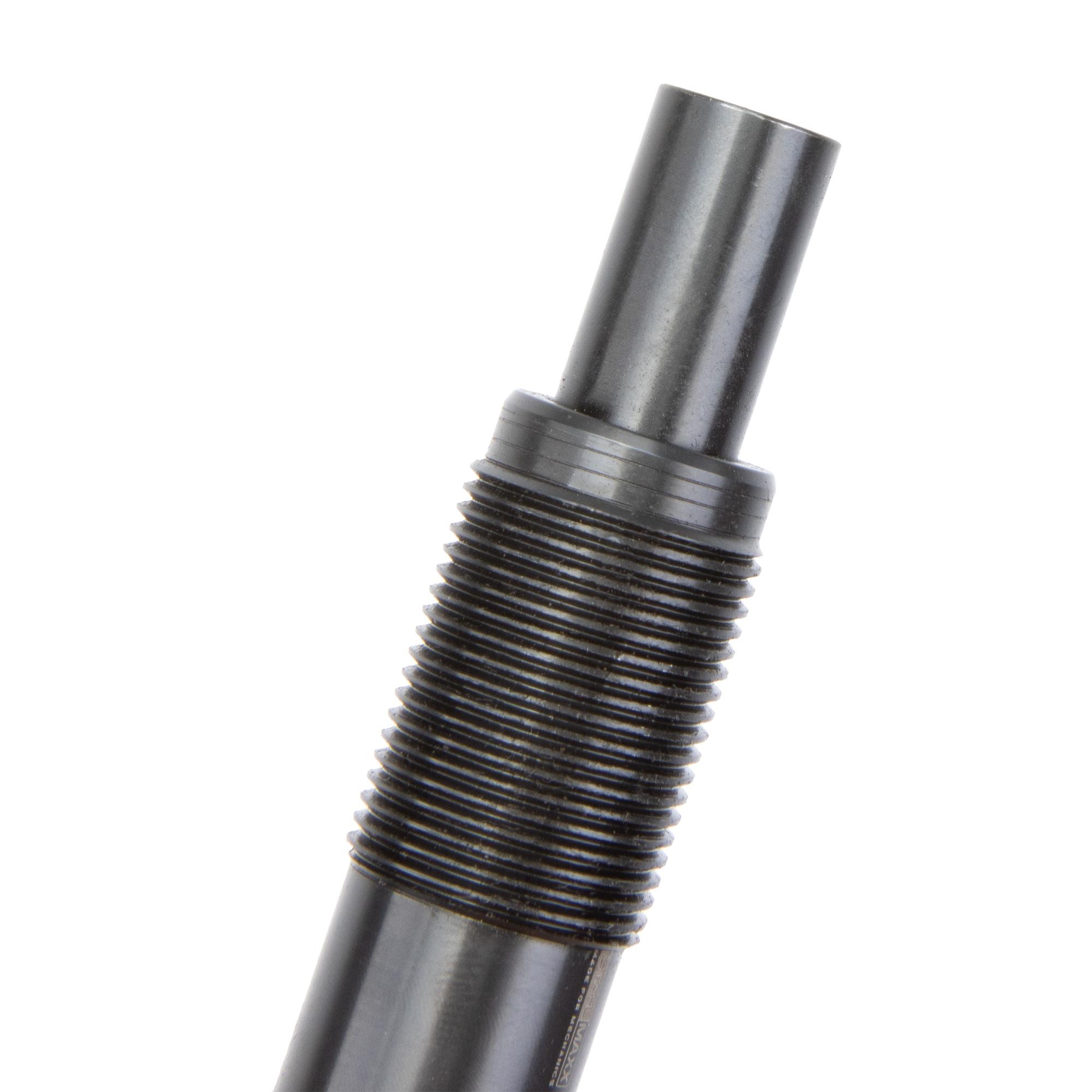

Kettenspanner, Verschleißanzeiger, Steuerkette prüfen für 1,2 TSI Motoren, wie VAG T30121

Spezialwerkzeug zum Bestimmen der Längung, bzw. des Verschleißes der Steuerkette an 1,2 L TSI Motoren der Baureihe CBZA, CBZB, CBZC, CYVD von VAG.
Klappergeräusche beim Kaltstart können auf eine Steuerkettenlängung zurückzuführen sein.
Diese Diagnosemethode mittels des Kettenverschleiß-prüfers ist schnell, unkompliziert und fachmännisch nach TPI 2033258 durchzuführen.
Beachten Sie, dass der Motor, mit Prüfkettenspanner nicht gestartet werden darf. Ein Motorlauf ist nur mittels OE verbauten Hydraulik-Kettenspanner zugelassen.

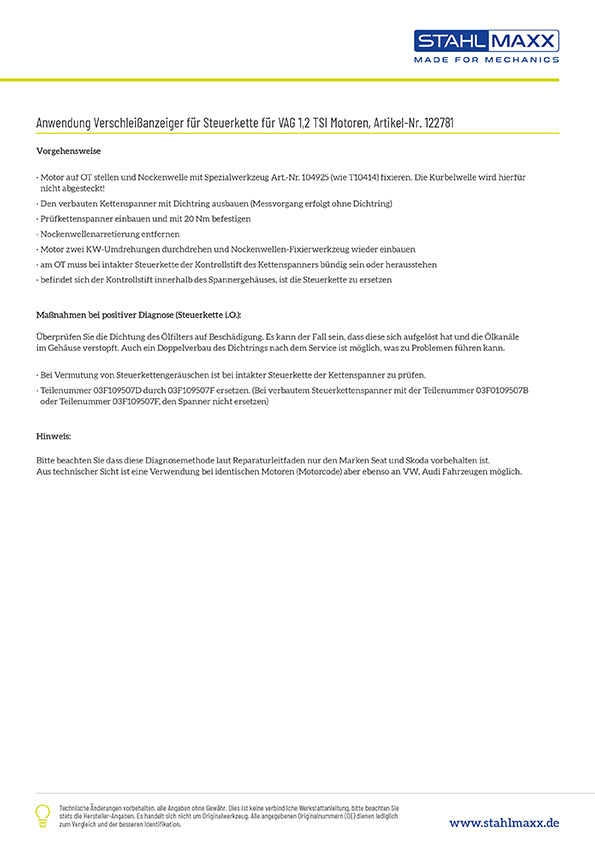

Vorgehensweise:
- Motor auf OT stellen und Nockenwelle mit Spezialwerkzeug Art.-Nr. 104925 (wie T10414) fixieren. ! Die Kurbelwelle wird hierfür nicht abgesteckt.
- bauen Sie den verbauten Kettenspanner mit Dichtring aus (Messvorgang erfolgt ohne Dichtring)
- Prüfkettenspanner einbauen und mit 20 Nm befestigen
- Nockenwellenarretierung entfernen
- Motor 2 KW-Umdrehungen durchdrehen und Nockenwellen-Fixierwerkzeug wieder einbauen
- am OT muss bei intakter Steuerkette der Kontrollstift des Kettenspanners bündig sein oder herausstehen.
- befindet sich der Kontrollstift innerhalb des Spannergehäuses, ist die Steuerkette zu ersetzen

Maßnahmen bei positiver Diagnose (Steuerkette i.O.):
Überprüfen Sie die Dichtung des Ölfilters auf Beschädigung. Es kann der Fall sein, dass diese sich aufgelöst hat und die Ölkanäle im Gehäuse verstopft. Auch ein Doppelverbau des Dichtrings nach dem Service ist möglich, was zu Problemen führen kann.
- bei Vermutung von Steuerkettengeräuschen ist bei intakter Steuerkette der Kettenspanner zu prüfen.
Teilenummer 03F109507D durch 03F109507F ersetzen. (Bei verbautem Steuerkettenspanner mit der Teilenummer 03F0109507B oder Teilenummer 03F109507F, den Spanner nicht ersetzen)

Hinweis:
Bitte beachten Sie dass diese Diagnosemethode laut Reparaturleitfaden nur den Marken Seat und Skoda vorbehalten ist. Aus technischer Sicht ist eine Verwendung bei identischen Motoren (Motorcode) aber ebenso an VW, Audi Fahrzeugen möglich.

passend für folgende Motorcodes:
CBZA, CBZB, CBZC, CYVD

zu verwenden wie:
VAG T30121

im Überblick:
✔ Schnelle und genaue Überprüfung der Steuerkettenlängung
✔ Abdeckung vieler Fahrzeugtypen
✔ Optimierung des Werkzeuges mittels Kontrollstift

Lieferumfang:
1 x Art.-Nr. Kettenspanner / Verschleißanzeiger Steuerkette 1,2TSI Motoren VAG, zu verw. wie T30121

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
1 x Art.-Nr. 104925 Nockenwellenfixierung für VW / Audi CBZA, CBZB, CBZC, CYVD, zu verw. wie T10414

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
