Steuerzeitenwerkzeug für Steuerkette, für Opel 1.3, 1.4L L3T, F14SHT, F14SHL Motoren

Spezialwerkzeugsatz zur Steuerzeiteneinstellung an 1,3L und 1,4L L3T (F14SHT, F14SHL) Motoren von Opel.
Enthält alle zwingend benötigten Werkzeuge zur De-, Montage und Einstellung für Nockenwellen, Steuerkette, Ausgleichswelle, Nockenwellenversteller, Zylinderkopf, Steuergehäusedeckel und Kraftstoff-Hochdruckpumpe.
Laut Reparaturleitfaden wird zum Lösen der Kurbelwellenriemenscheibe ein Drehmomentvervielfältiger benötigt. Achten Sie bei Drehmomentangaben auf das Übersetzungsverhältnis 1:5.
Die Vorspannung der Nockenwellen-Versteller-Steuerventile muss mit 6 Nm gegen den Uhrzeigersinn erfolgen – wir empfehlen hier unseren Reibwertmesser / Schleppmomentanzeiger (Art.-Nr. 118535).

HINWEISE:
Die Steuerkette wird nach oben mit den Nockenwellenverstellern ausgebaut.
Nockenwellenversteller-Steuerventile sind NICHT untereinander austauschbar.

Steuerzeiten-Einstellung:
Kurbelwelle:
Der federbelastete Fixierbolzen für das Schwungrad fixiert die Kurbelwelle in Einstellposition bei 118,14 Grad hinter dem OT-Punkt. Die KW darf sich mit eingesetztem Werkzeug NICHT mehr drehen lassen. Wir empfehlen den OT-Sperrstift des Schwungradfixierwerkzeug beim Löse- und Anziehvorgang der Kurbelwelle aus dem Schwungrad zu entfernen. Der Sperrzahn sollte alleinig die erforderlichen Drehmomente aufnehmen.

Nockenwelle:
Nockenwellenmarkierungen „E“ Auslassseite und „I“ Einlassseite müssen in Einstellposition zueinander, in cirka 1 Uhr bzw. 11 Uhr Stellung, stehen.
Die einzelne Kerbe (je Nockenwelle) hinter dem ersten Nockenwellenlagerbock müssen auf 12 Uhr stehen. Das Nockenwellen-Fixierwerkzeug Art.-Nr. 122927 (wie Opel EN-52484), setzt sich direkt in diese Kerben. (ggf. mit einem Maulschlüssel die NW verdrehen)
Vor dem Festziehen der Nockenwellen-Steuerventile, müssen die Adapter mit 6 Nm gegen den Uhrzeigersinn vorgespannt und mittels den Klemmschrauben am Werkzeug fixiert werden.

Ausgleichswelle:
Die Grundstellung der Ausgleichswelle, bzw. deren Abflachung befindet sich cirka bei 8 Uhr.

Hochdruckpumpe:
Die Hochdruck-Kraftstoffpumpe muss zur Demontage des Ventildeckels ausgebaut werden. Vor Wiedereinbau muss der korrekte Hub mit dem Werkzeug Art.-Nr. 122923 kontrolliert werden. Das Ausrichtwerkzeug mit der „2“-Markierung nach oben in die Bohrung einsetzen, ggf. an der Kurbelwelle drehen, bis sich die Nockennase in der Grundkreisstellung befindet.
In der Grundkreisstellung fluchtet das Ausrichtwerkzeug mit dem Zylinderkopf.

Wellendichtring Kurbelwelle:
Der Wellendichtring befindet sich im vorderen Stirndeckel und wird mit Montagehülse geliefert. Die benötigten Führungspins für Motorstirndeckel Kurbelwelle und Ölwanne Art.-Nr. 122929 (wie EN-52483) sind im Lieferumfang enthalten. Diese Vorgehensweise ist beim getriebeseitigen Wellendichtring identisch.

ggf. benötigte Anzugsdrehmomente:
(Referenz: Opel Astra K 1.4 T, Bj. 2021 F14SHT Motor)

Zentralschraube Kurbelwellenriemenscheibe/-dämpfer: 150 Nm + 140 Grad
Nockenwellenräder: 30 Nm + 45 Grad
Vorspannung Nockenwellen-Adapter: 6 Nm (Linksanzug)
Spann- und Führungsschienen, Kettenspanner: 15 Nm
Zahnräder Ausgleichswellen: 36 Nm
Verschlussstopfen NW-Steuerventile: 58 Nm
Nockenwellenlagerdeckel: 5 Nm, dann 10 Nm
Ventildeckel: 4 Nm, dann 9 Nm

passend für folgende Motorcodes:
L3T, F14SHT, F14SHL

zu verwenden wie:
EN-52438, EN52438-300, EN-52438-400, EN-52443, EN-52461, 52461-300, EN-52476, EN-582483, EN-52484, EN-52487, EN-955-10-A

im Überblick:
✔ Stahlmaxx-Qualitätswerkzeug
✔ Spezialwerkzeuge wie OE-Ausführung – dadurch fachmännisches Arbeiten nach Reparaturleitfaden möglich
✔ Einzelteile erhältlich, dadurch ist ein Kombinieren und Erweitern möglich

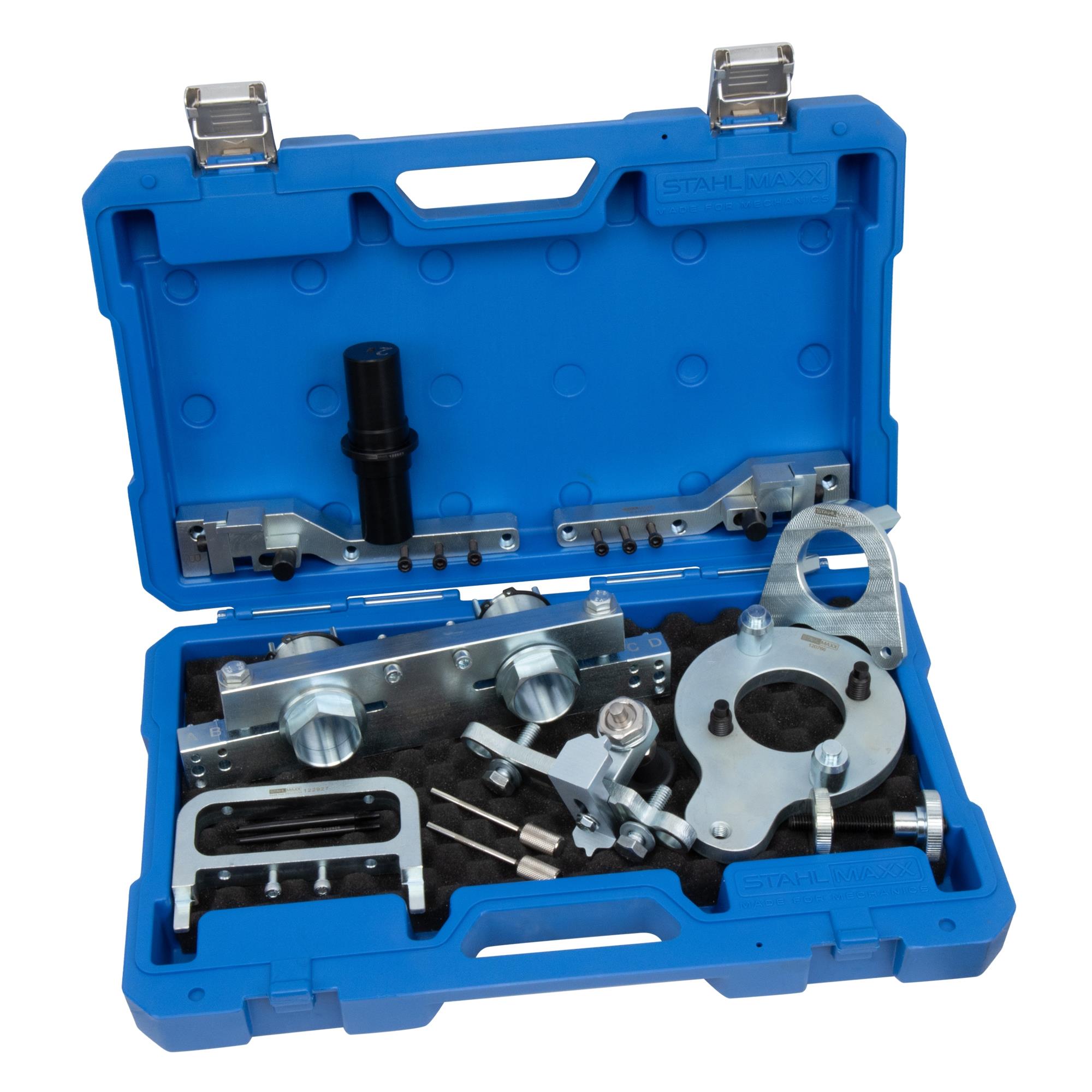

Lieferumfang:

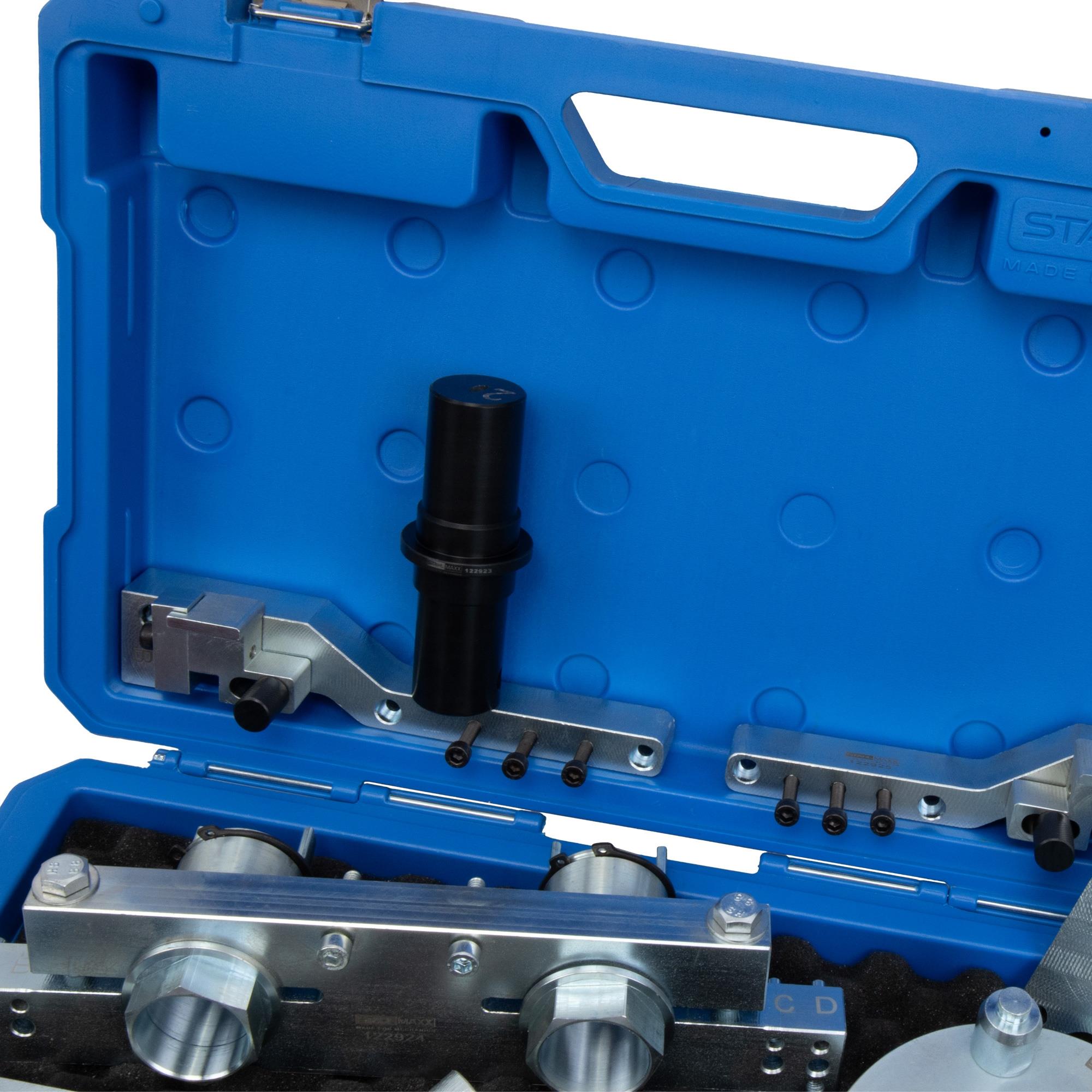

1 x Art.-Nr. 122924 Nockenwellenversteller-Fixierwerkzeug und Adapter, zu verw. wie Opel EN-52461, EN-52461-1
1 x Art.-Nr. 122925 Halterungen für Nockenwellenversteller-Fixierwerkzeug, zu verw. wie Opel EN-52461-300
1 x Art.-Nr. 122928 Haltewerkzeug für Ausgleichswellen-Gegengewicht, zu verw. wie Opel EN-52487

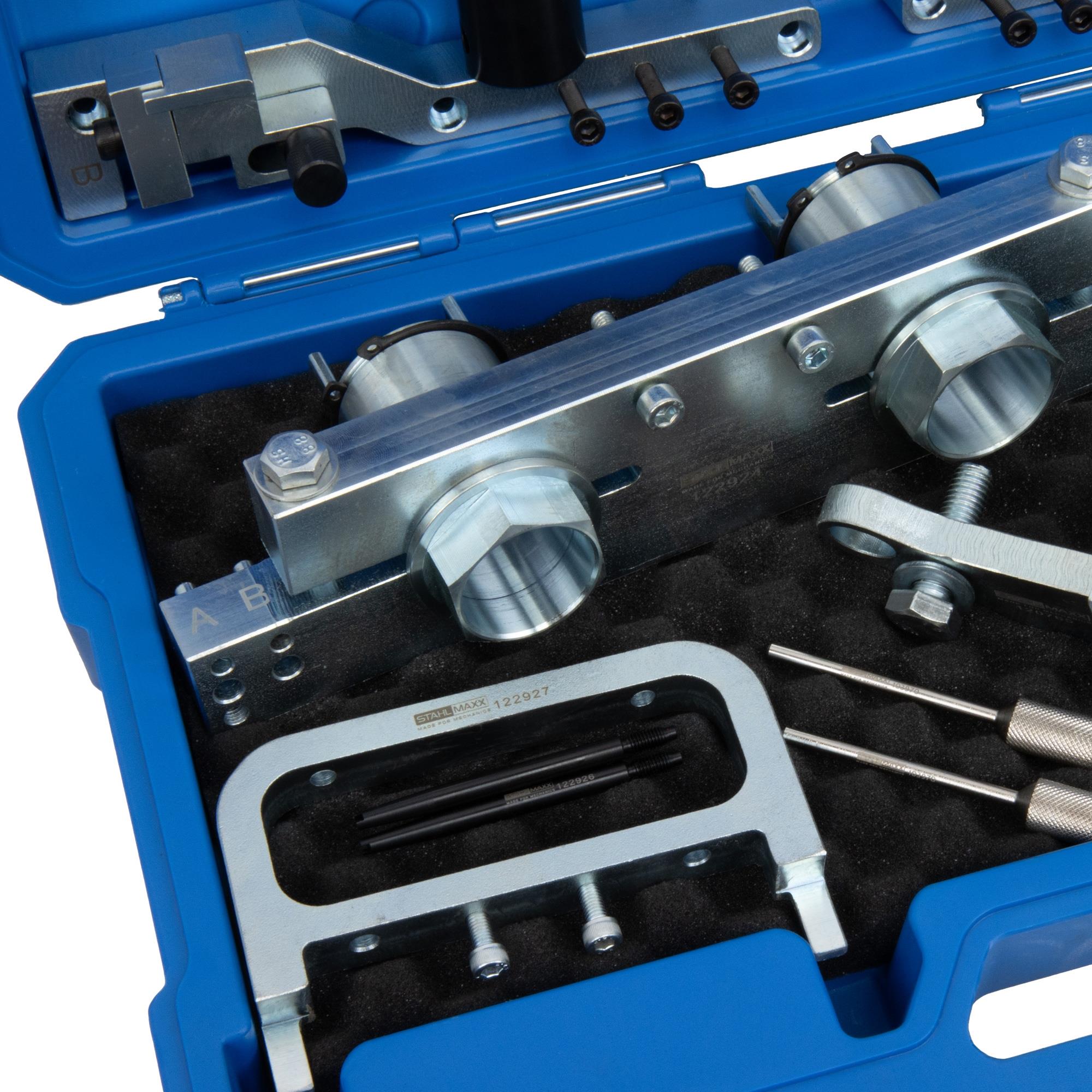

1 x Art.-Nr. 122927 Nockenwellen-Fixierwerkzeug, zu verw. wie Opel EN-52484
1 x Art.-Nr. 122923 Ausrichtwerkzeug Hochdruck Kraftstoffpumpe, zu verw. wie Opel EN-52443
1 x Art.-Nr. 122926 Führungspins für Motorstirndeckel Kurbelwelle stirn,-getriebeseitig und für Ölwanne, zu verw. wie Opel EN-582483
2 x Art.-Nr. 103970 Kettenspannerstößel-Arretierstift, zu verw. wie Opel EN-955-10-A

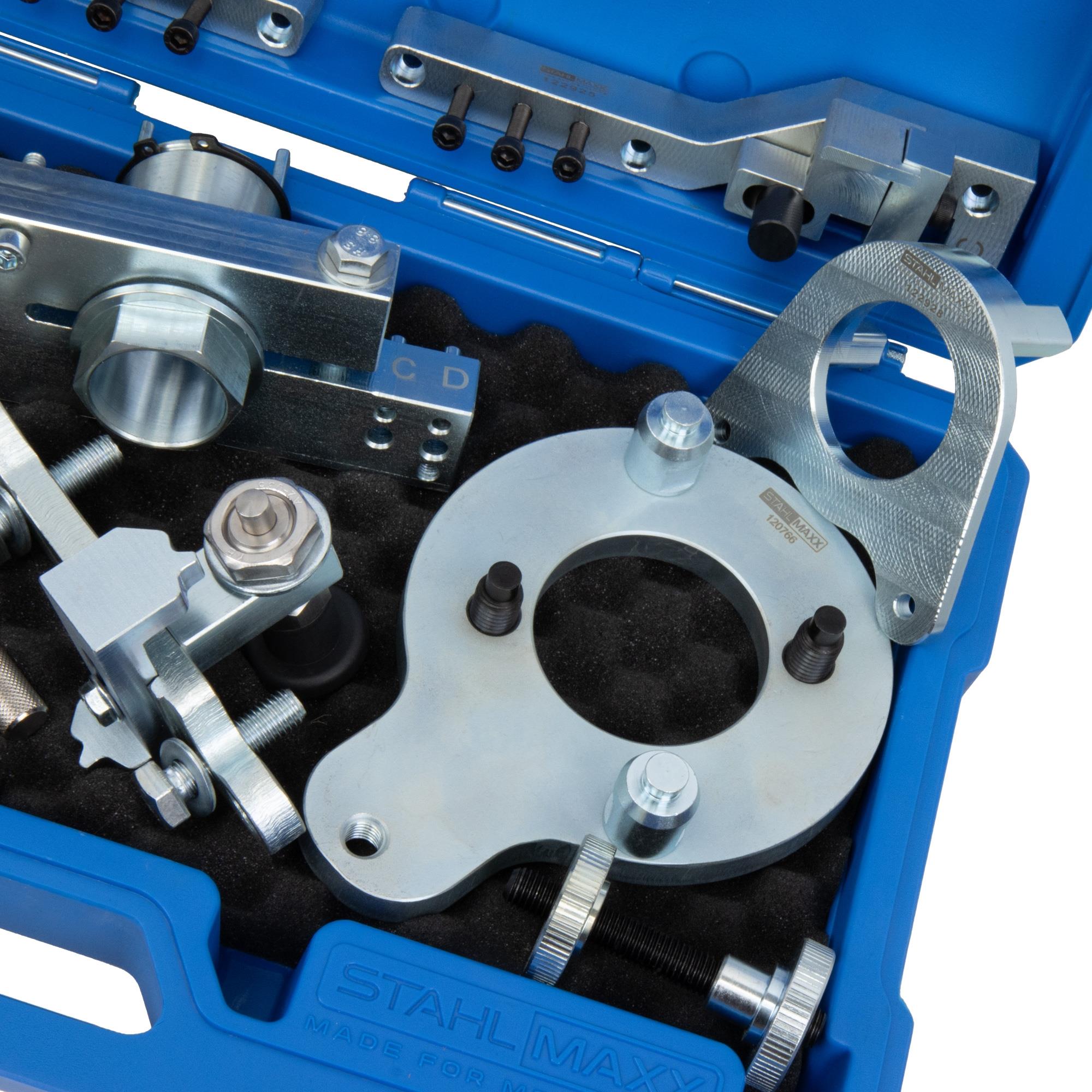

1 x Art.-Nr. 120766 Haltewerkzeug für Kurbelwellen-Riemenscheibe, zu verw. wie Opel EN-52438, EN-52438-300 u. EN-52438-400
1 x Art.-Nr. 120765 Kurbelwellen-Einstellwerkzeug, zu verw. wie Opel EN-52476
1 x Art.-Nr. 115269 stabiler Aufbewahrungskoffer, Stahlmaxx-Koffer für Werkstattordnung, 1/3

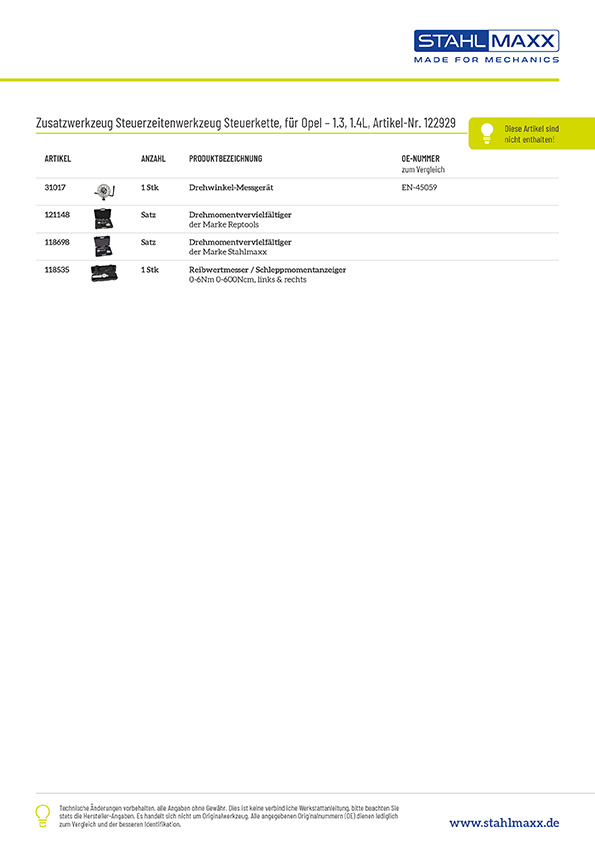

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 31017 Drehwinkel-Messgerät als Alternative, zu verw. wie EN-45059
Art.-Nr. 121148 Drehmomentvervielfältiger für Ford EcoBoost, ECOnetic, zu verw. wie 303-1611 (Reptools)
Art.-Nr. 118698 Drehmomentvervielfältiger für Ford EcoBoost, ECOnetic, zu verw. wie 303-1611 (Stahlmaxx)
Art.-Nr. 118535 Reibwertmesser Schleppmomentanzeiger 0-6Nm 0-600Ncm, links & rechts

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
