Steuerzeiten Spezialwerkzeugsatz Mercedes M254, M256

Mit diesem Werkzeugs-Sortiment zum Einstellen der Steuerzeiten – zum Steuerkettenwechsel oder zur Motorreparatur – ist es problemlos möglich die Motorengeneration M256 von Mercedes Benz zu reparieren.
Der Satz beinhaltet alle wichtigen Werkzeuge zur korrekten Grundeinstellung der Versteller, Nockenwellen, Steuerkette und Kurbelwelle.

passend für folgende Motoren mit Motorcodes:
M254 und M256 mit Motorcodes: M 254.915, M 254.920, M 256.930

HINWEIS:
Steuerkette und Zahnräder des Ventiltriebs befinden sich auf der Motorrückseite.
Um die Steuerzeiten zu prüfen, muss lediglich die Kurbelwellenriemenscheibe und der Nockenwellensensor demontiert werden. Nach Ansetzen des KW-Positionierwerkzeuges und des Plastikadapters in die Sensor-Bohrung, kann die Markierung auf der Nockenwelle mit dem Sichtschlitz kontrolliert werden.
Sollten die Steuerzeiten nicht korrekt sein, muss die obere Steuergehäuseabdeckung und die 2-teiligen NW-Versteller abgebaut werden. Die zweiteiligen NW-Versteller vor dem Lösen mit dem Vorspannhebel verdrehen und arretieren.
Das Ölregelventil des zweiteiligen Auslassnockenwellen-Zahnrads verfügt über ein Linksgewinde, die Einlassseite Normalgewinde.

ggfs. benötigte Anzugsdrehmomente:
Schrauben Kurbelwellenriemenscheibe/-dämpfer: 50 Nm + 180 Grad
Nockenwellenrad (ölen): 125 ± 5 Nm
Kettenspanner: 80 Nm
Spann- und Gleitschienen: 25 Nm
Zylinderkopfhaube (von innen nach außen): 6 Nm, 6 Nm, + 90 Grad
Nockenwellenpositionssensor: 8 Nm

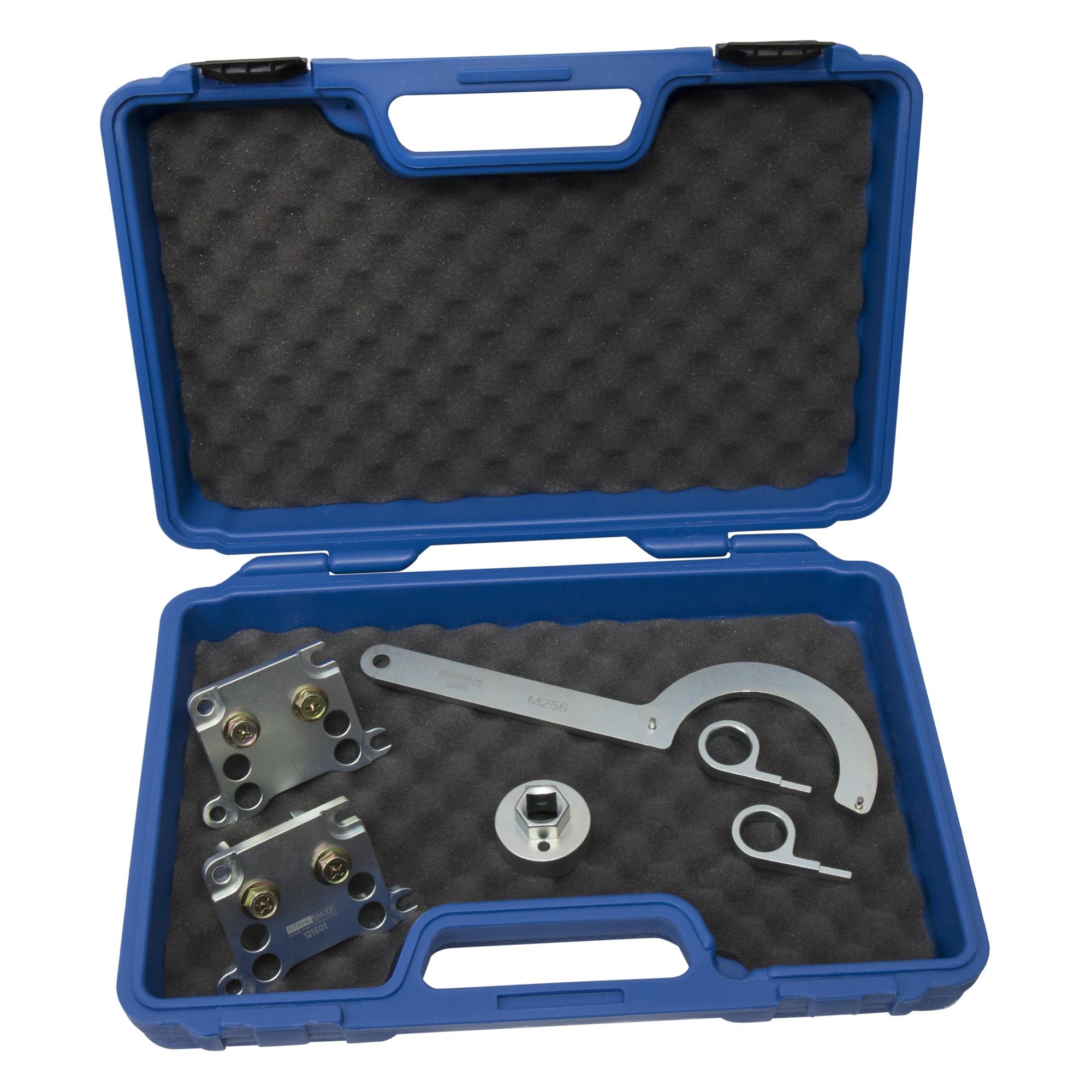

Lieferumfang:

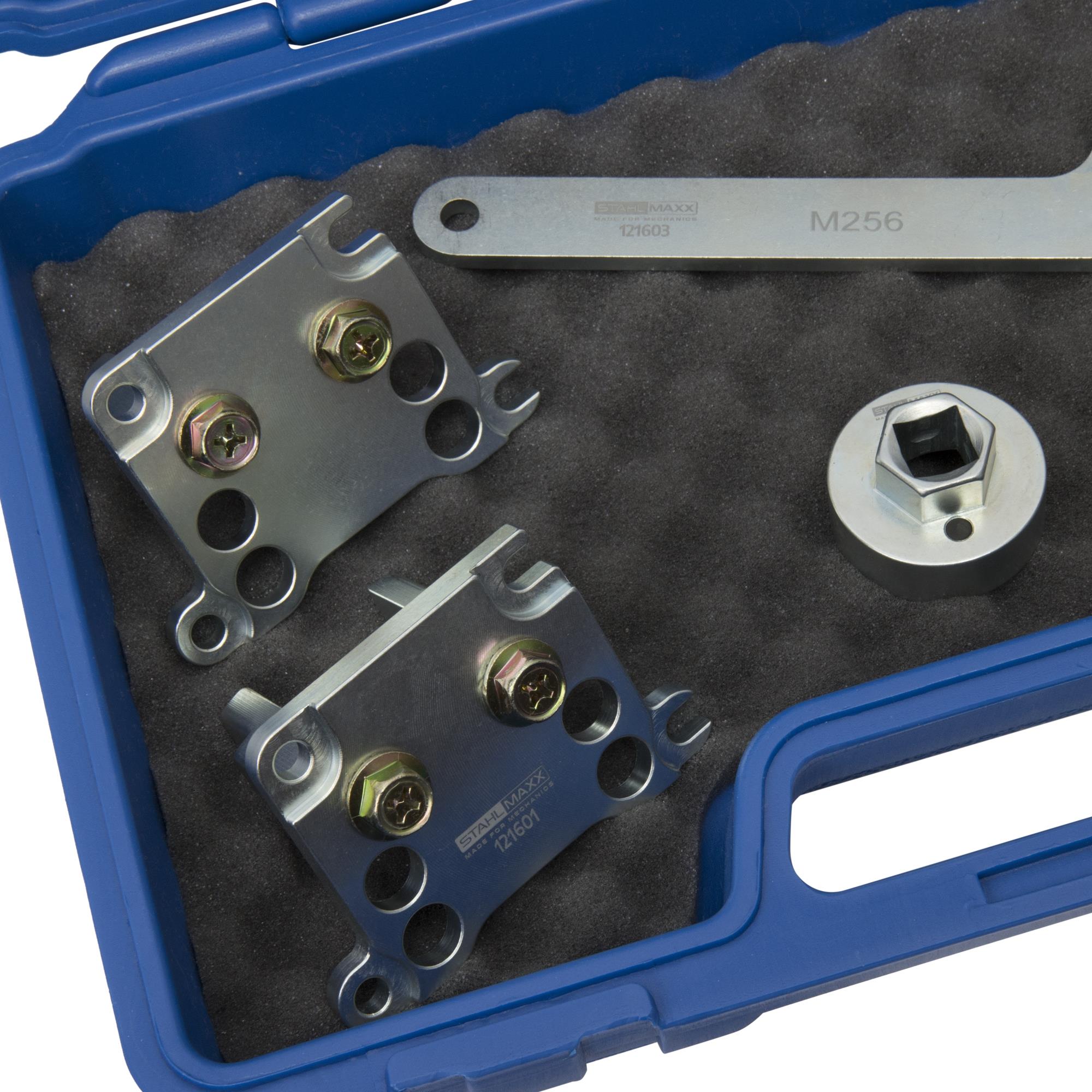

Art.-Nr. 121601 Fixiervorrichtungen M254, M256 für Nockenwellen, zu verw. wie 256589002300

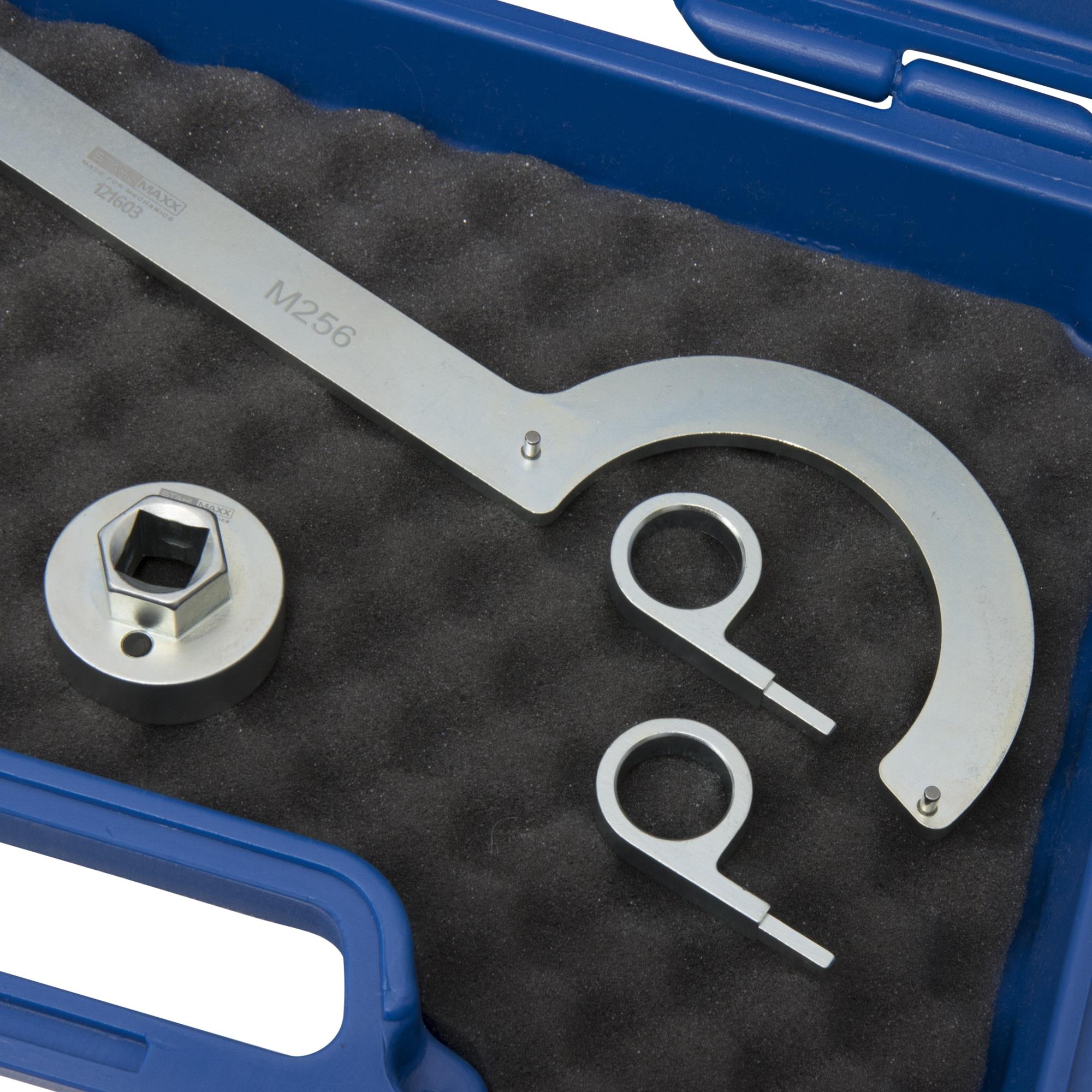

Art.-Nr. 121602 Spezialsteckschlüssel für M139, M176, M177, M178, M254, M256 zum Drehen und Halten der Nockenwelle, zu verw. wie 177589010900
Art.-Nr. 121603 Montagewerkzeug Nockenwellenvesteller M139, M254, M256, zu verw. wie 256589023100
Art.-Nr. 51003 Koffer für Werkstattordnung

empfohlenes Zusatzwerkzeug (nicht im Lieferumfang enthalten):
256589003900 Steuerkettennietwerkzeug Mercedes für M254.9 und M256 Motoren
256589033100 Montagewerkzeug zum Aus- und Einbau der Camtronic-Nockenwelle

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
