Nietwerkzeug Steuerkette für Mercedes M133 M152 M157 M260 M264 M270 M274 M276 M278 wie W276589003900

Spezialwerkzeug zum Trennen und Vernieten der Motor-Steuerkette an Mercedes-Benz-Motoren der Baureihen M133, M152, M157, M260, M264, M270, M274, M276, M278 mit INA-Steuerkette.

Die Bauweise und die Einbaulage der Steuerkette macht ein spezielles Sonderwerkzeug (wie Mercedes W276589003900) notwendig. Das Spezialwerkzeug besteht aus mehreren Komponenten, wir führen diese im Lieferumfang separat auf.
Bitte beachten Sie, dass dieses Spezialwerkzeug nur für die INA-Steuerketten-Variante verwendet wird. Für IWIS-Steuerketten verwenden Sie unser STAHLMAXX Universal-Nietwerkzeug Art.-Nr. 112444.

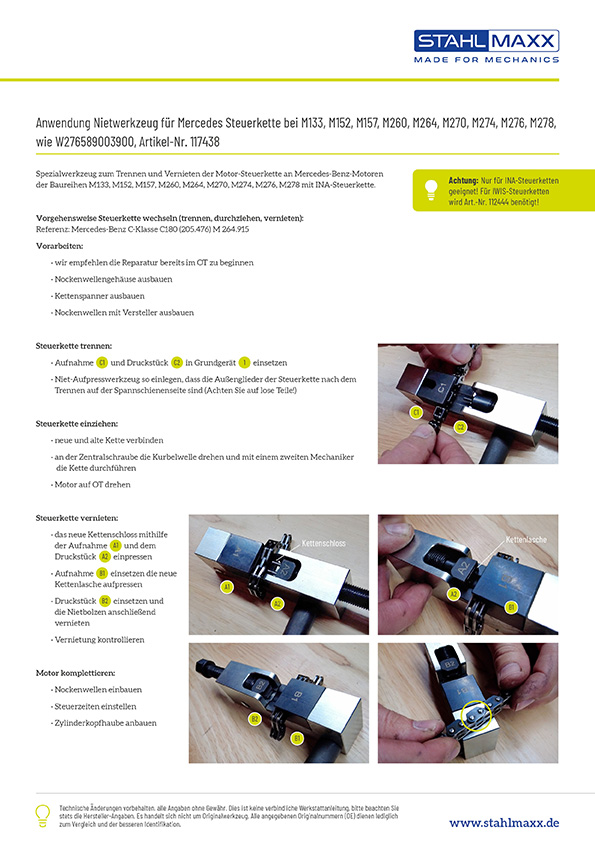

Vorgehensweise Steuerkette wechseln (trennen, durchziehen, vernieten):
(Referenz: Mercedes-Benz C-Klasse C180 (205.476) M 264.915)

Vorarbeiten:
- wir empfehlen die Reparatur bereits im OT zu beginnen
- Nockenwellengehäuse ausbauen
- Kettenspanner ausbauen
- Nockenwellen mit Versteller ausbauen

Steuerkette trennen:

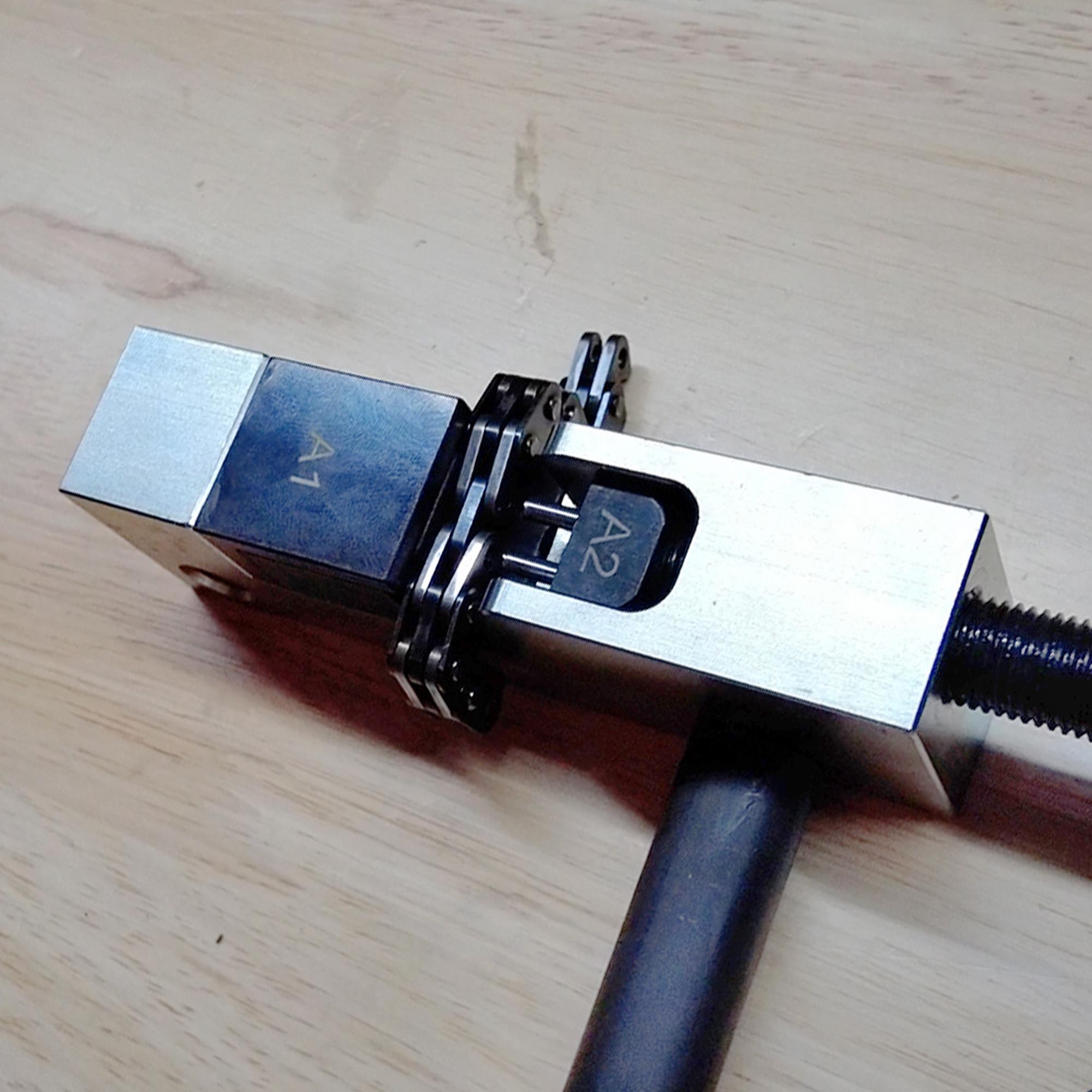

- Niet-Aufpresswerkzeug so einlegen, dass die Außenglieder der Steuerkette nach dem Trennen auf der Spannschienenseite sind (Achten Sie auf lose Teile!!)

Steuerkette einziehen:
- neue und alte Kette verbinden
- an der Zentralschraube die Kurbelwelle drehen und mit einem zweiten Mechaniker die Kette durchführen
- Motor auf OT drehen

Steuerkette vernieten:

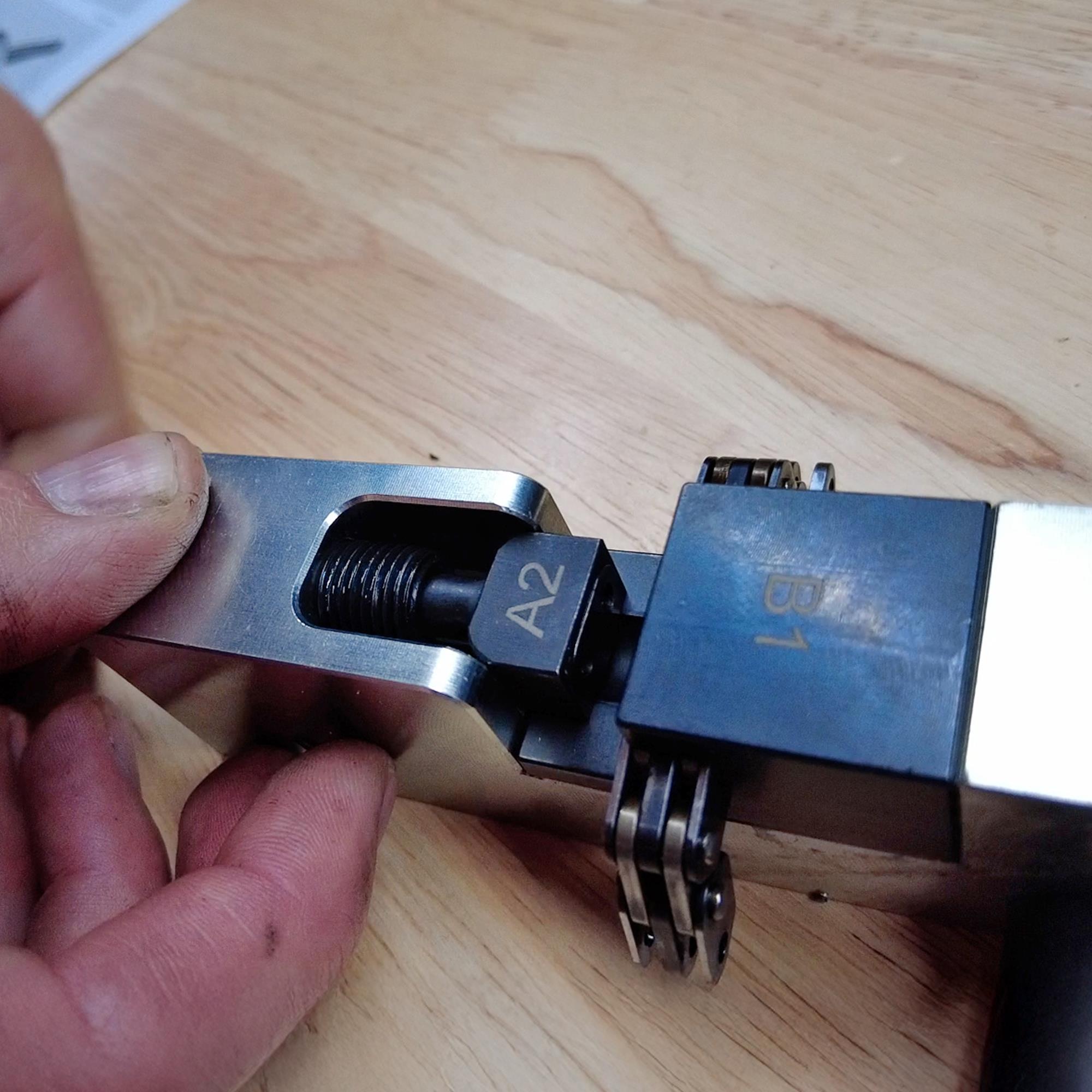

- das neue Nietglied einpressen, die neue Kettenlasche aufpressen, die Nietbolzen anschließend einzeln vernieten

Nockenwellen einbauen, Steuerzeiten einstellen, Zylinderkopfhaube anbauen

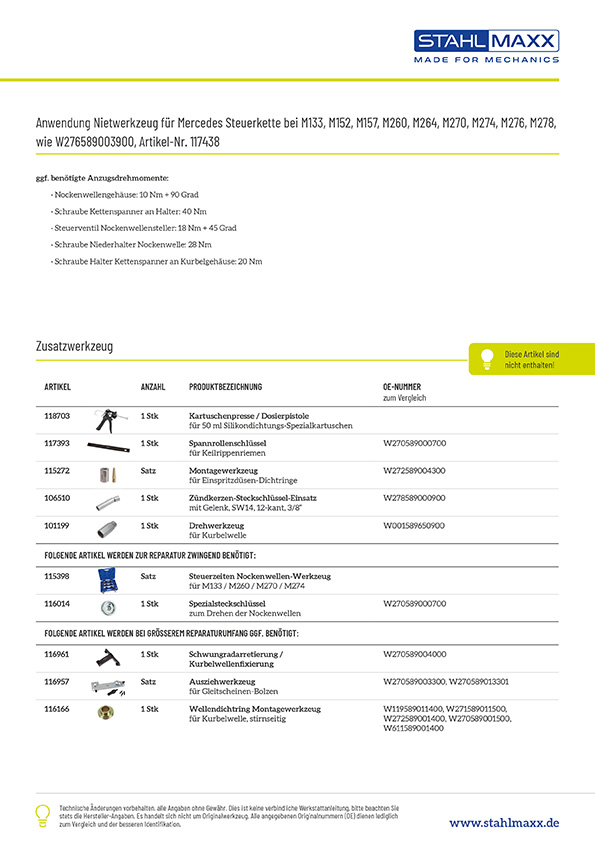

ggf. benötigte Anzugsdrehmomente:
Nockenwellengehäuse: 10 Nm + 90 Grad
Schraube Kettenspanner an Halter: 40 Nm
Steuerventil Nockenwellensteller: 18 Nm + 45 Grad
Schraube Niederhalter Nockenwelle: 28 Nm
Schraube Halter Kettenspanner an Kurbelgehäuse: 20 Nm

passend für folgende Motorcodes:
(mit INA-Steuerkette, bei manchen Motoren kann je nach Bauzeitraum eine IWIS Steuerkette verbaut sein, Prüfung mit Fgstnr. notwendig)
Mercedes Benz M133, M152, M157, M260, M264, M270, M274, M276, M278

zu verwenden wie Mercedes Benz:
W276589003900 / 276 589 00 39 00

im Überblick:
✔ Stahlmaxx Qualitäts-Spezialwerkzeug
✔ dem OE-Werkzeug nachempfunden
✔ fachmännisches Arbeiten nach Herstellervorgaben

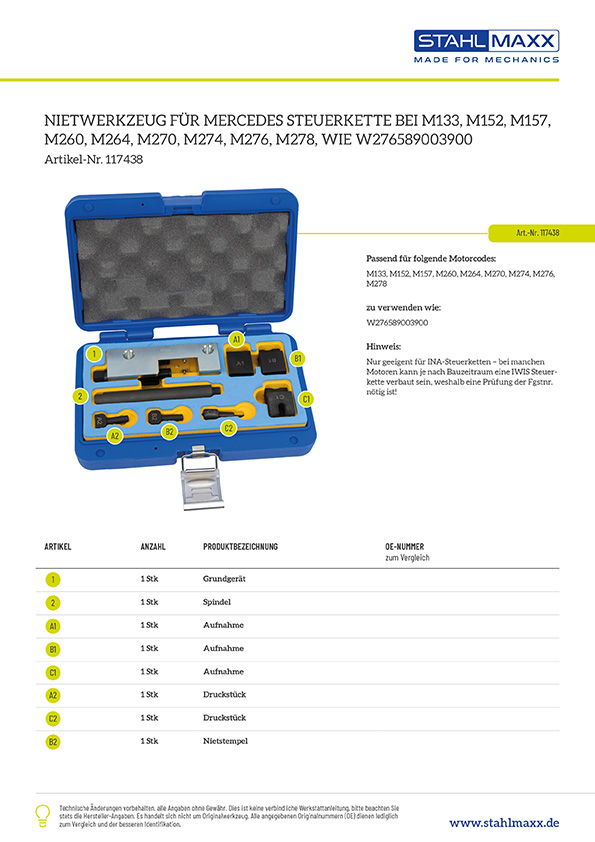

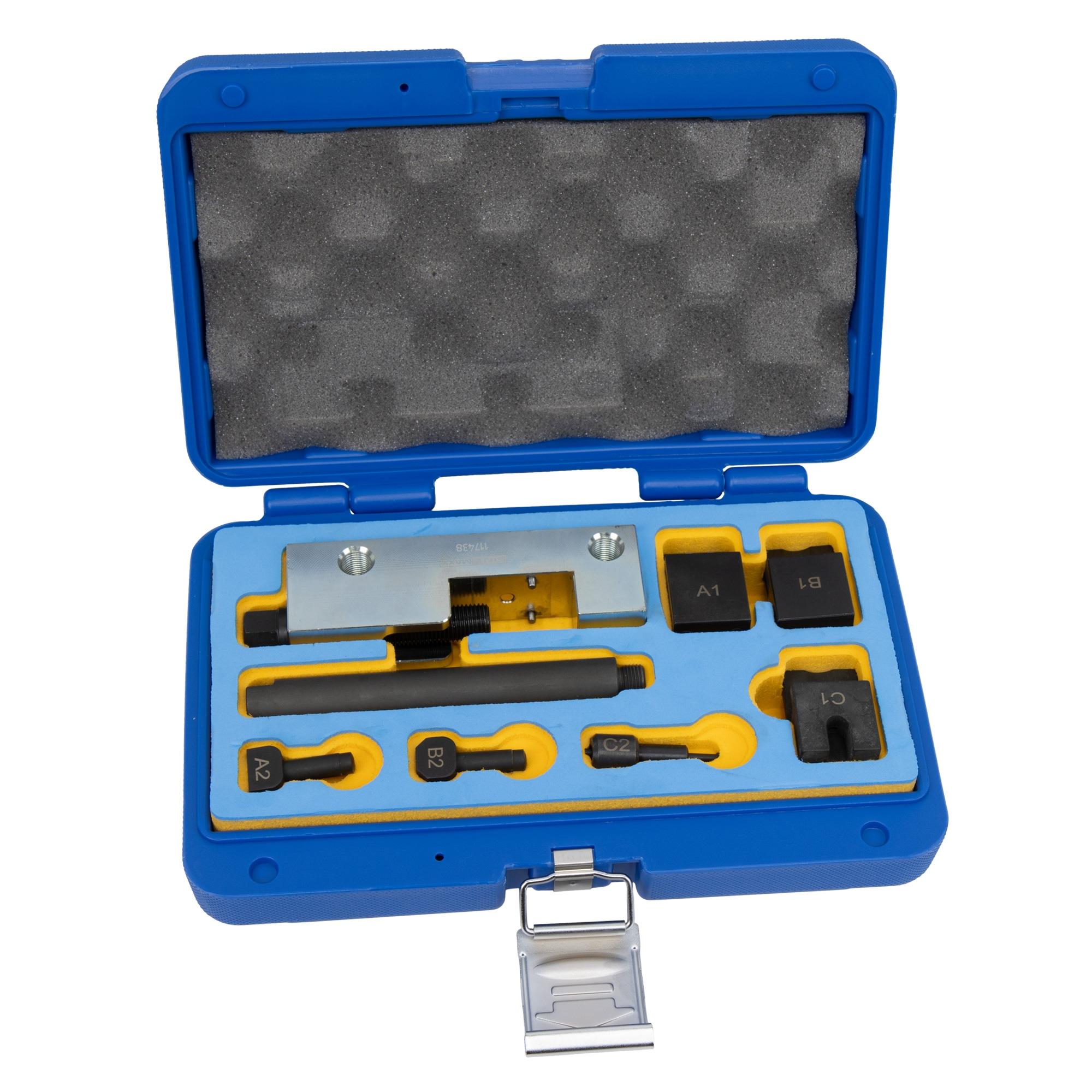

Lieferumfang:
1 x Nietwerkzeug Steuerkette für Mercedes M133 M152 M157 M260 M264 M270 M274 M276 M278 wie W276589003900

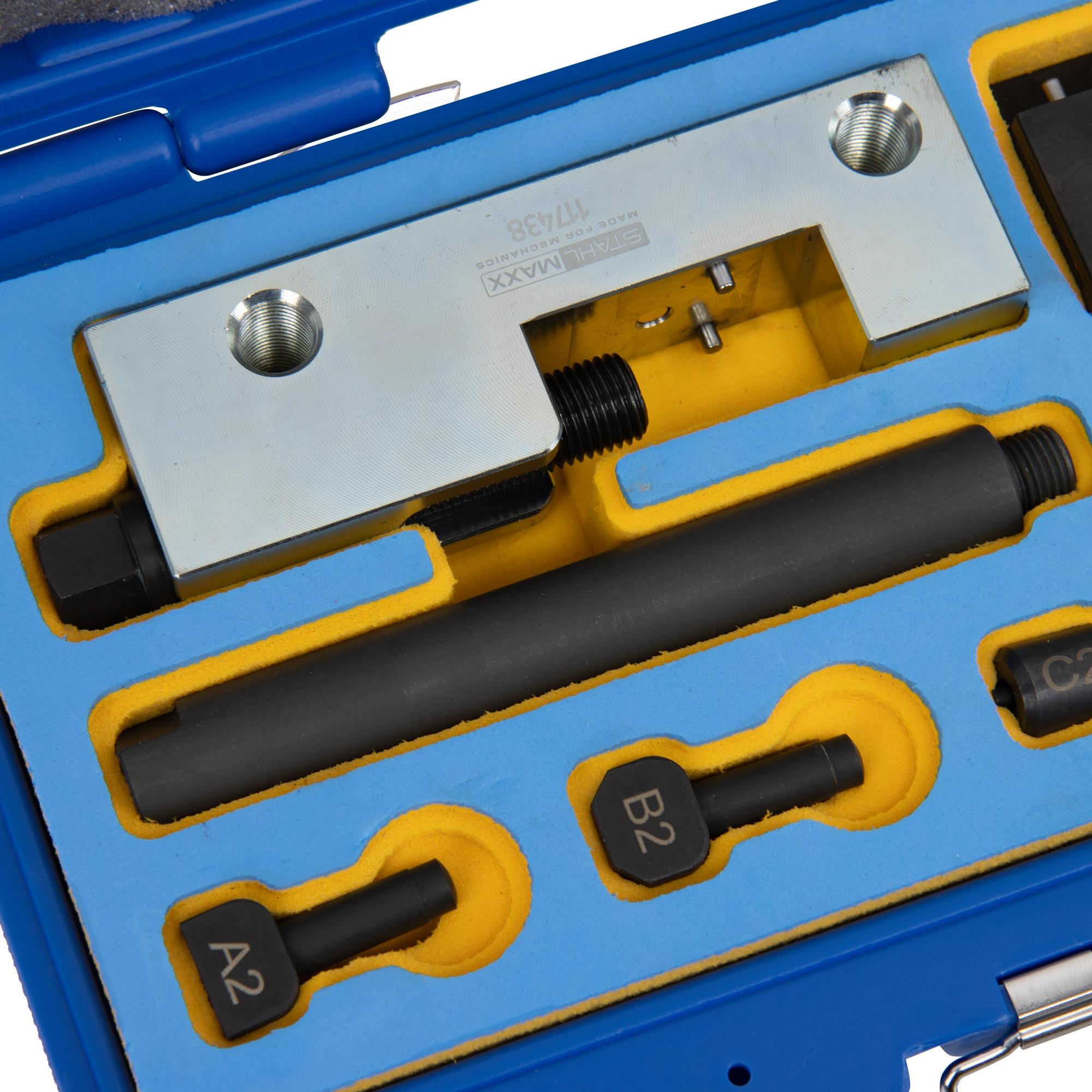

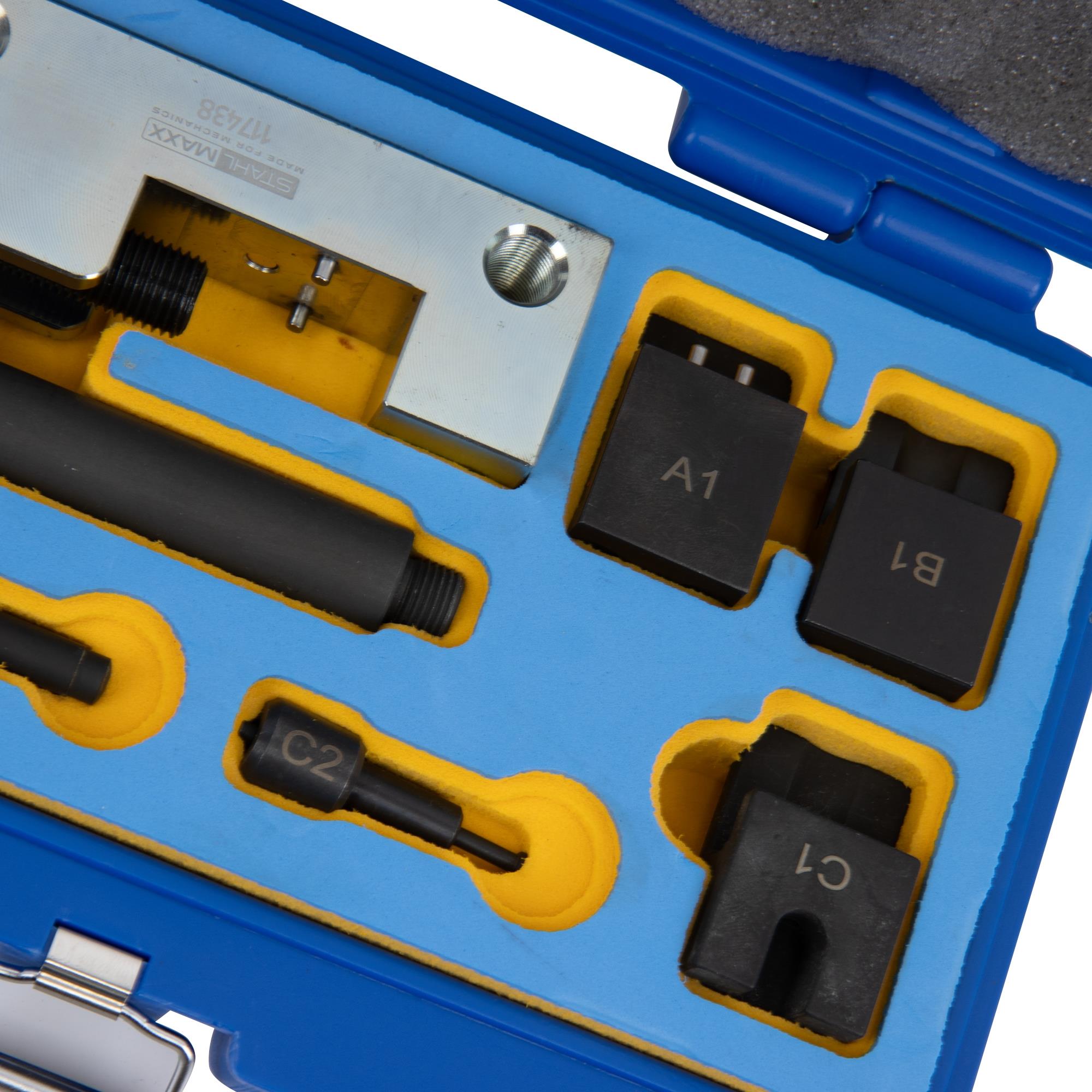

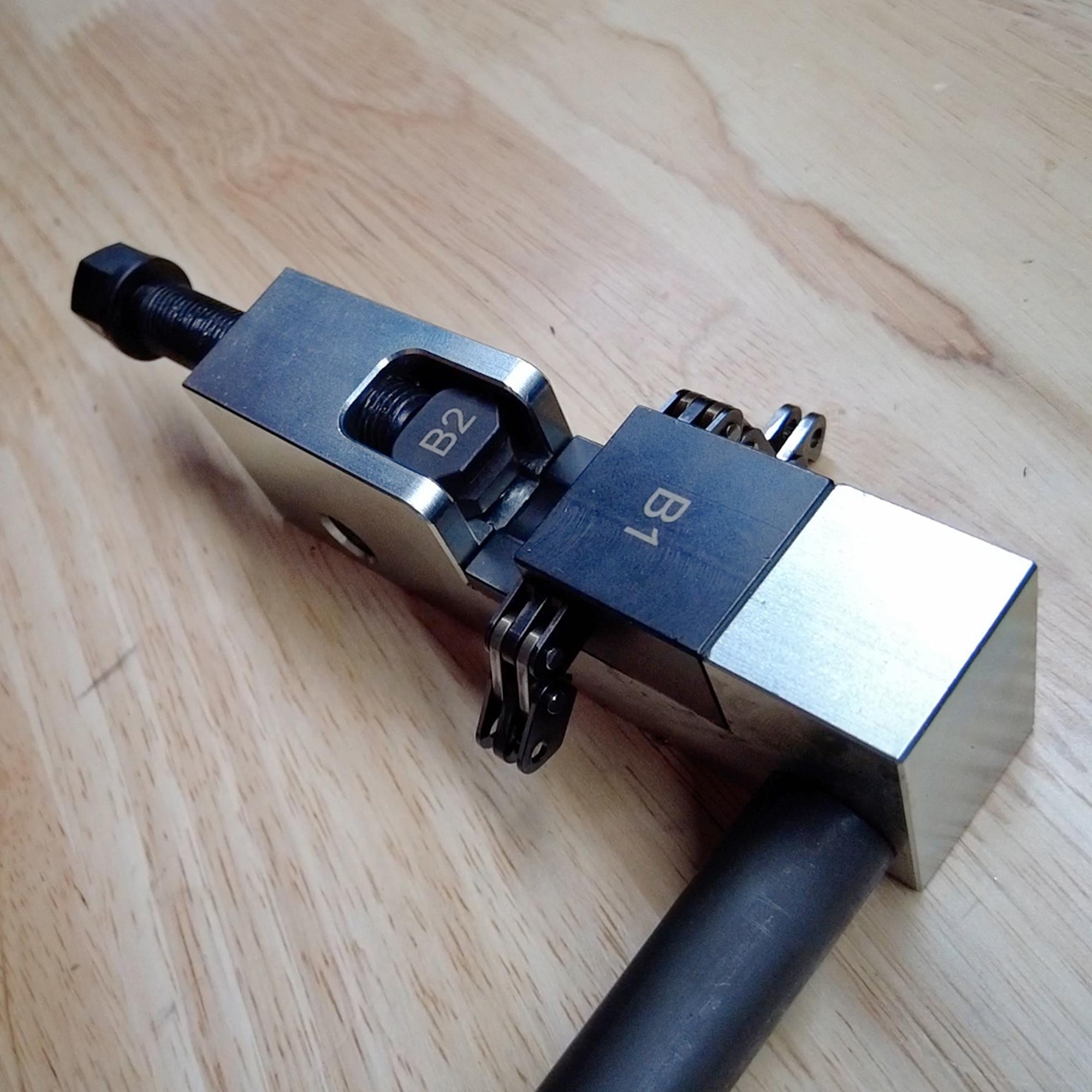

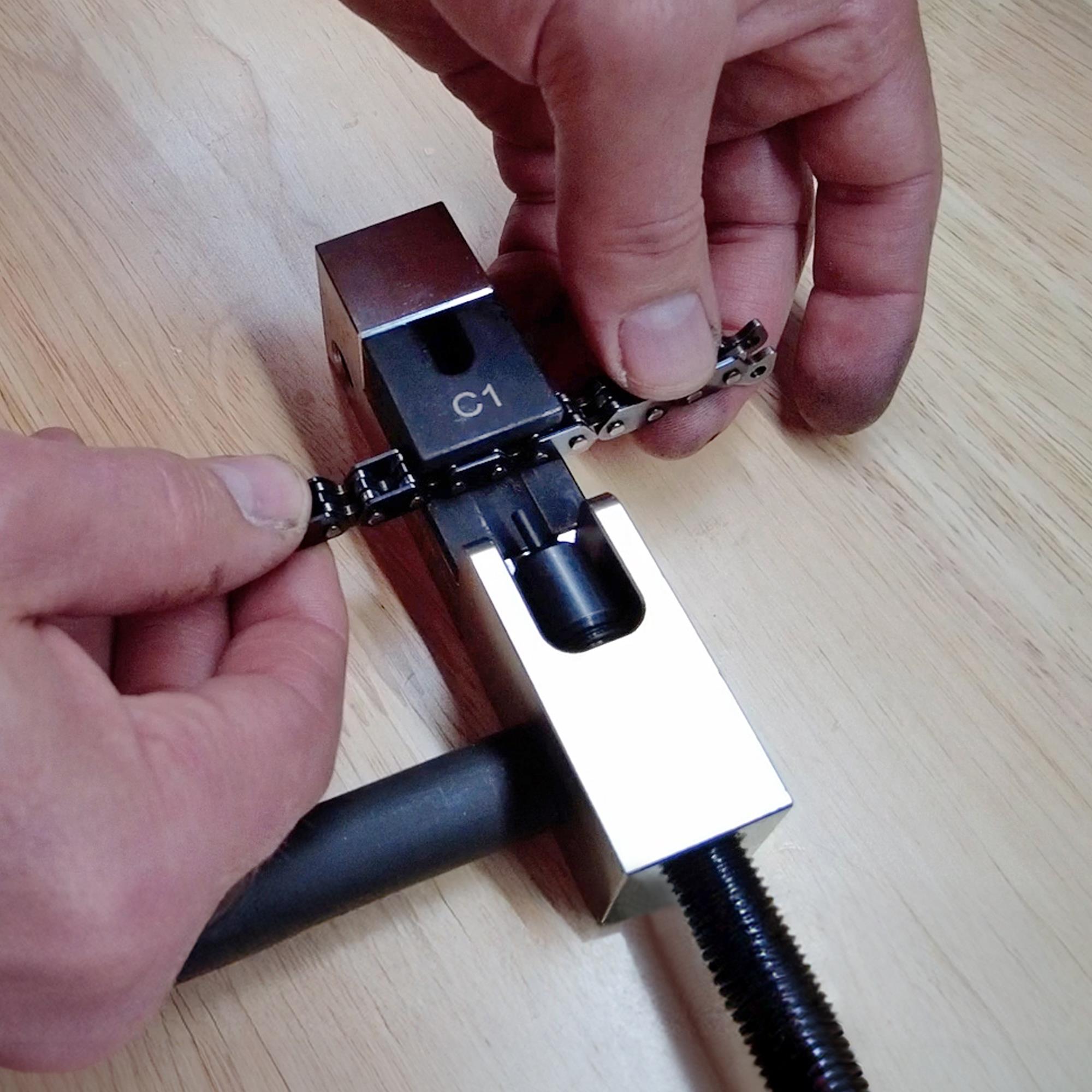

*bestehend aus: Grundgerät 1, Grundträger 1G, Spindel 2, Aufnahme A1, Aufnahme B1, Aufnahme C1, Druckstück A2, Druckstück C2, Nietstempel B2

* Einzelteil-Bezeichnung aus dem OE-Reparaturleitfaden M264.915 Motor

allg. Zusatzwerkzeuge (nicht im Lieferumfang enthalten):
Art.-Nr. 118703 Kartuschenpresse / Dosierpistole für 50ml Silikondichtungs-Spezialkartuschen
Art.-Nr. 117393 Spannrollenschlüssel Keilrippenriemen, wie MB W270589000700
Art.-Nr. 115272 Montagewerkzeug Einspritzdüsen Dichtringe, wie MB 272589004300
Art.-Nr. 106510 Zündkerzenschlüssel, wie MB W278589000900
Art.-Nr. 101199 Drehwerkzeug Kurbelwelle, wie MB W001589650900

Zusatzwerkzeug, wird zur Reparatur zwingend benötigt (nicht im Lieferumfang enthalten):
Art.-Nr. 115398 Steuerzeiten Nockenwellen Werkzeug für Mercedes Benz MB M133 M260 M270 M274 Spezialwerkzeug
Art.-Nr. 116014 Spezialsteckschlüssel zum drehen der Nockenwellen, wie MB W270589010700

Zusatzwerkzeug, wird ggf. bei größerem Reparaturumfang benötigt (nicht im Lieferumfang enthalten):
Art.-Nr. 116961 Schwungradarretierung, Kurbelwellenfixierung, wie MB 270589004000
Art.-Nr. 116957 Gleitscheinen-Bolzen Auszieher, wie MB W270589003300, W270589013301
Art.-Nr. 116166 Wellendichtring Montagewerkzeug, Kurbelwelle stirnseitig, wie MB 119589011400, 271589011500, 272589001400, 270589001500, 611589001400

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
