De- und Montagewerkzeug Ausgleichswelle für Jaguar Landrover AJ200D 204DT, wie JLR-303-1681

Spezialwerkzeugsortiment zur Demontage, Montage und zur Einstellung der Ausgleichswelle an 2,0 Liter Diesel Motoren der Baureihe AJ20, AJ200, 204DT.

HINWEIS:
Der Stirnradantrieb der Ausgleichswelle befindet sich stirnseitig unter einem Abschlussdeckel.
Ein Ausbau erfolgt steuerketten- / getriebeseitig, was den Ausbau des Getriebes notwendig macht.

u. a. passend für folgende Fahrzeuge:
Landrover:
Defender L663, ab 2020
Discovery L462, 2016–2020
Discovery Sport L550, 2016–2020
Range Rover Evoque L538, 2016–2020
Range Rover Evoque L551, ab 2020
Range Rover Sport L494, 2016–2019
Range Rover Velar L560, 2017–2020

Jaguar:
E-PACE X540, 2017–2021
F-PACE X761, 2016–2020
XE X760, 2015–2020
XF X260, 2015–2020

u. a. passend für folgende Motorcodes:
AJ20, AJ200, AJ200D, 204DTA, 204DTD

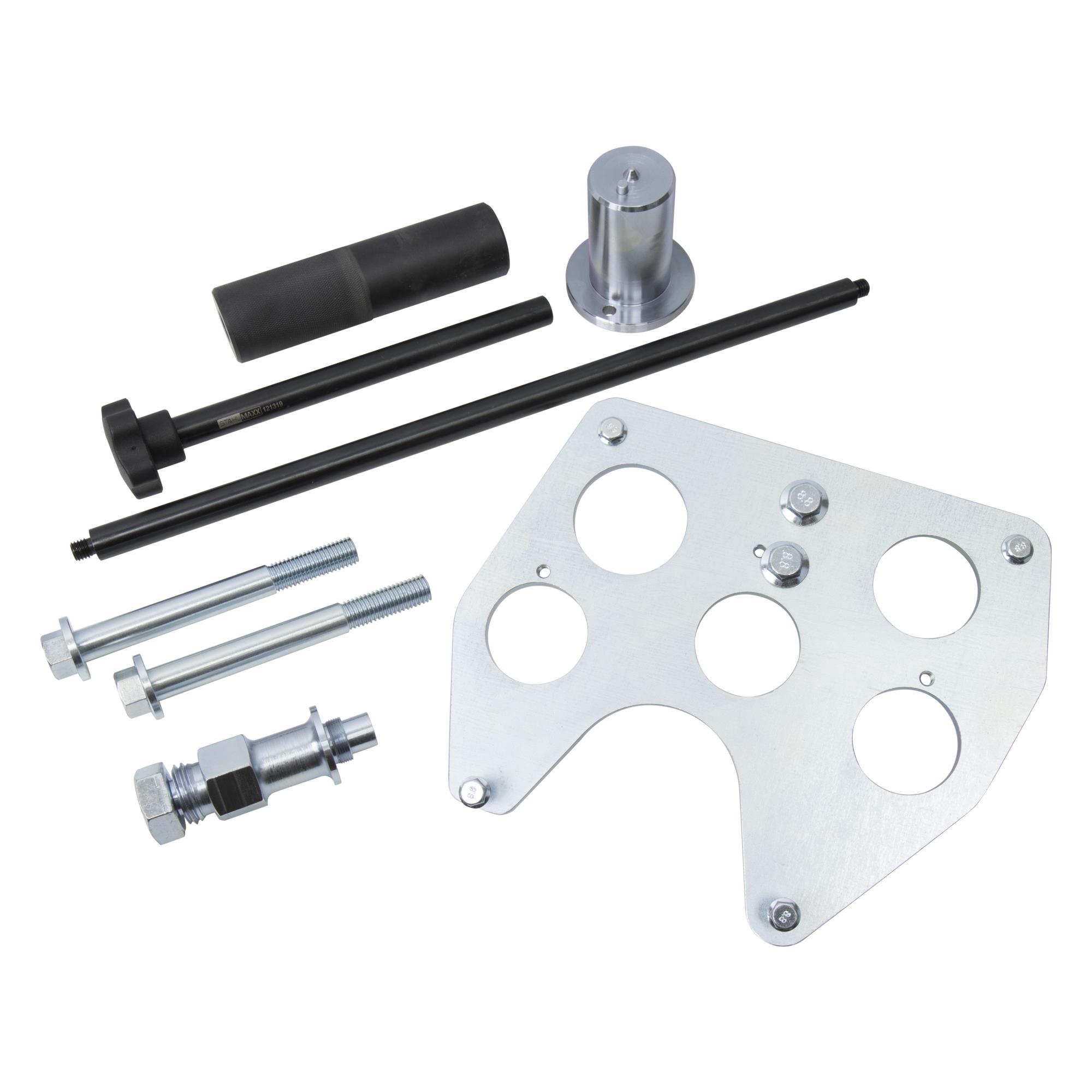

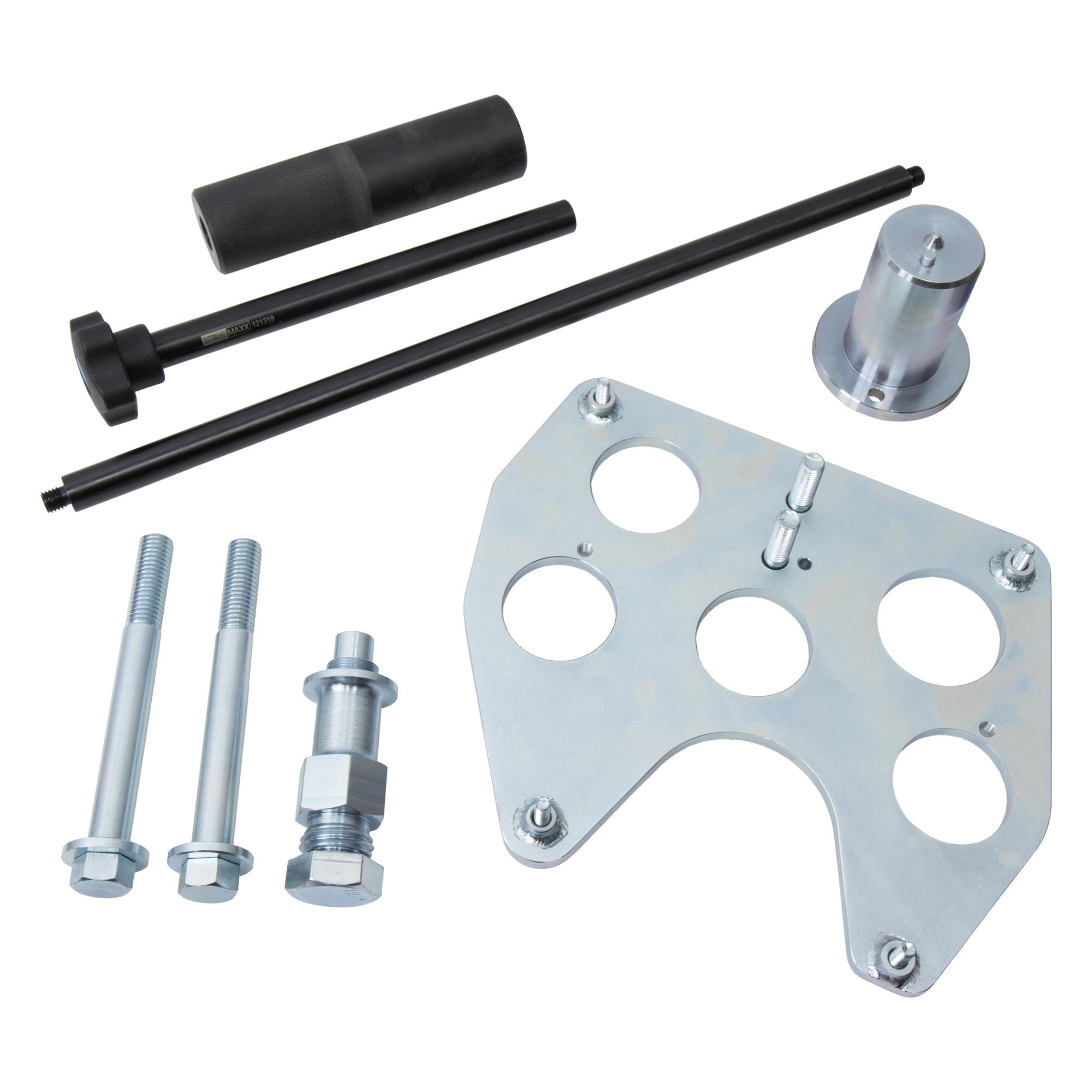

Lieferumfang:
Justierplatte Stirnradantrieb, zu verw. wie JLR-303-1662
Ausbauwerkzeug Ausgleichswelle 3tlg., zu verw. wie JLR-303-1663-1, JLR-303-1663-2, JLR-303-1663-3
Ausrichtwerkzeug Ausgleichswelle, zu verw. wie JLR-303-1664
Aus- und Einbauwerkzeug Ausgleichswelle, zu verw. wie JLR-303-1665
Befestigungsschrauben verlängert, zu verw. wie JLR-303-1711

empfohlenes Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 118849 Steuerzeiten Einstellwerkzeug Jaguar, Land Rover 200D / 204D
Art.-Nr. 121325 Wellendichtring Montagewerkzeug stirnseitig, zu verw. wie JLR-303-1628
Art.-Nr. 121326 Wellendichtring Montagewerkzeug getriebeseitig, zu verw. wie JLR-303-1674A

ggf. benötigte Anzugsdrehmomente (Referenz 204DTD LR L550 110KW):
Kettenspanner oben: 55 Nm unten: 2 x 12 Nm
Gleitschienen alle und Spannschiene oben: 25 Nm
Spannschiene unten: 12 Nm
Zwischenzahnrad: 35 Nm
Steuerventil Nockenwellenversteller: 10 Nm, 90 Grad lösen, dann 25 Nm + 40 Grad

Ölpumpe an Zylinderblock: 25 Nm
Ölwannenschrauben: 25 Nm, M10 Schrauben: 65 Nm
Schwungrad / Mitnehmerblech: 30 Nm + 120 Grad
Kupplungsdruckplatte: 29 Nm
Kraftstoff- / Einspritzpumpenrad: 80 Nm
Kraftstoff- / Einspritzpumpenhalter: 25 Nm
Schrauben Kurbelwellenriemenscheibe / -dämpfer: 37 Nm + 90 Grad

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
