Steuerzeitenwerkzeug Ford 1,5L EcoBoost 3 Zylinder 150PS Motor

Einstellwerkzeugsatz Steuerzeiten für die neuere Generation der Eco Boost 3Zyl. Motoren von Ford mit 1,5Liter Hubraum.

Diese Motoren sind Steuerkettengetrieben und verlangen ein geändertes Einstellwerkzeug für die Nockenwellen. Ab 2017 wurden diese Motoren im Fiesta ST, Focus, Puma und Kuga verbaut und besitzen 150PS bzw. 200PS
Das spezielle Nockenwellenwerkzeug wird auf die Einlassnockenwelle angebraucht und stellt somit die Grundposition für die mit Markierung versehende Steuerkette.

passend für Motorcodes:
UNDA, Y1DA, Y2DA, YZDA, YZDB, YZJA

verbaut in folgenden Fahrzeugen:
Ford: Puma, Kuga, Focus, Fiesta,

HINWEIS:
Die Nockenwellenversteller, sowie der Ventildeckel müssen für den alleinigen Steuerkettenwechsel nicht gelöst werden.
Ist es notwendig die Nockenwellenversteller zu demontieren, kann der Gegenhalter auch für die Auslassnockenwelle verwendet werden.
Die Steuerkette weisst Markierungen für beide Nockenwellen und Kurbelwelle auf, die zu den jeweiligen Rädermarkierungen passen müssen.
Einen Anlagestift für die Kurbelwelle gibt es hiermit nicht.

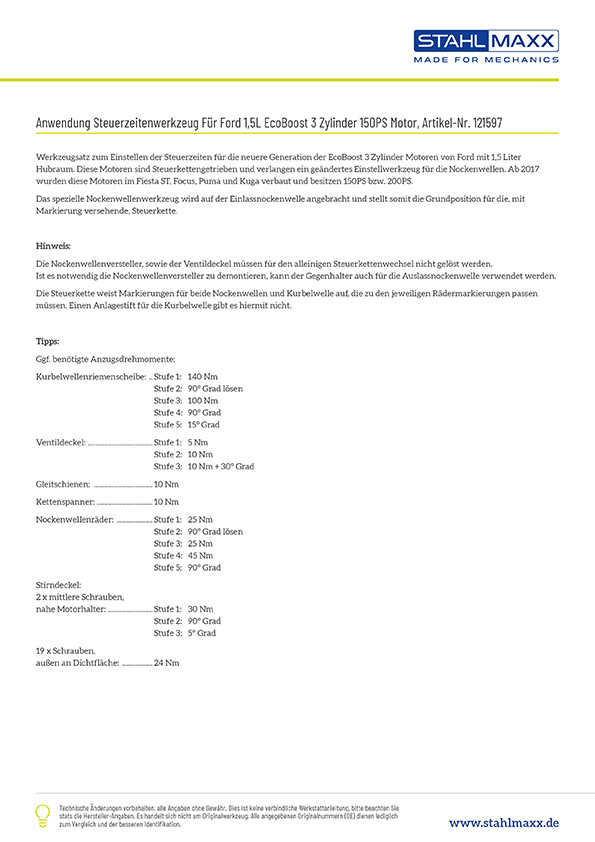

Tipps:
Ggf. benötigte Anzugsdrehmomente:
Kurbelwellenriemenscheibe: Stufe 1: 140 Nm, Stufe 2: 90°Grad lösen, Stufe 3: 100 Nm, Stufe 4: 90°Grad , Stufe 5: 15°Grad
Ventildeckel: Stufe 1: 5 Nm, Stufe 2: 10 Nm, Stufe 3: 10 Nm+30°Grad
Gleitschienen: 10 Nm
Kettenspanner: 10Nm
Nockenwellenräder: Stufe 1: 25 Nm, Stufe 2: Lösen: 90°Grad, Stufe 3: 25 Nm, Stufe 4: 45 Nm, Stufe 5: 90°Grad
Stirndeckel: 2x mittlere Schrauben nahe Motorhalter: Stufe 1: 30 Nm, Stufe 2: 90°Grad, Stufe 3: 5°Grad / 19x Schrauben außen an Dichtfläche: 24 Nm

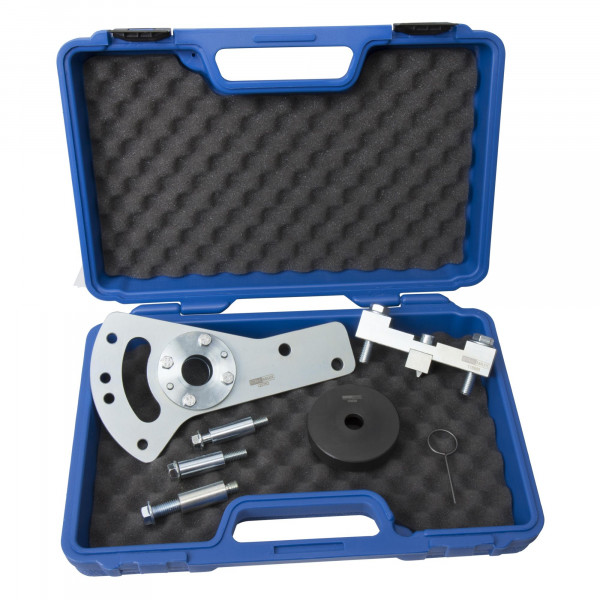

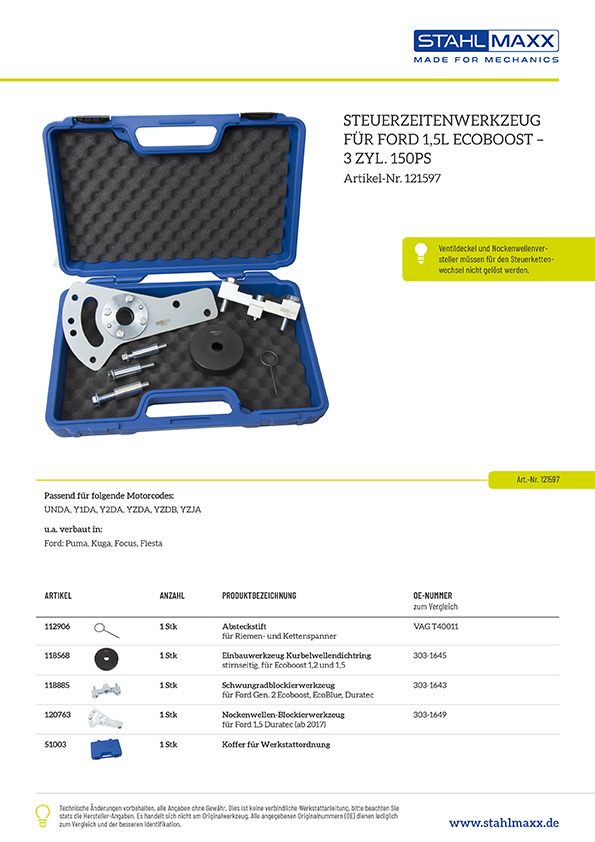

Lieferumfang:

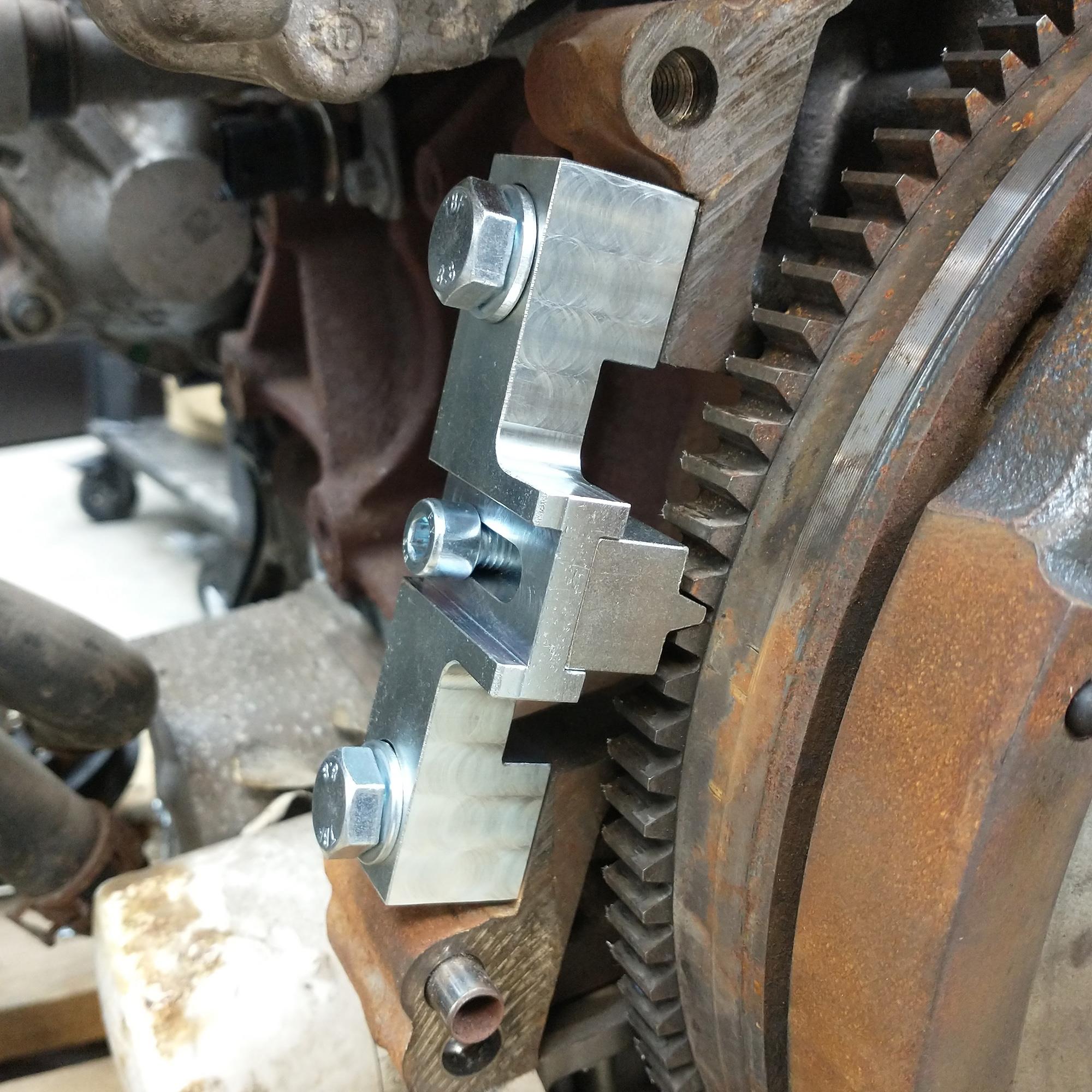

Art.-Nr. 118885 Schwungrad Blockierwerkzeug, zu verwenden wie Ford 303-1643

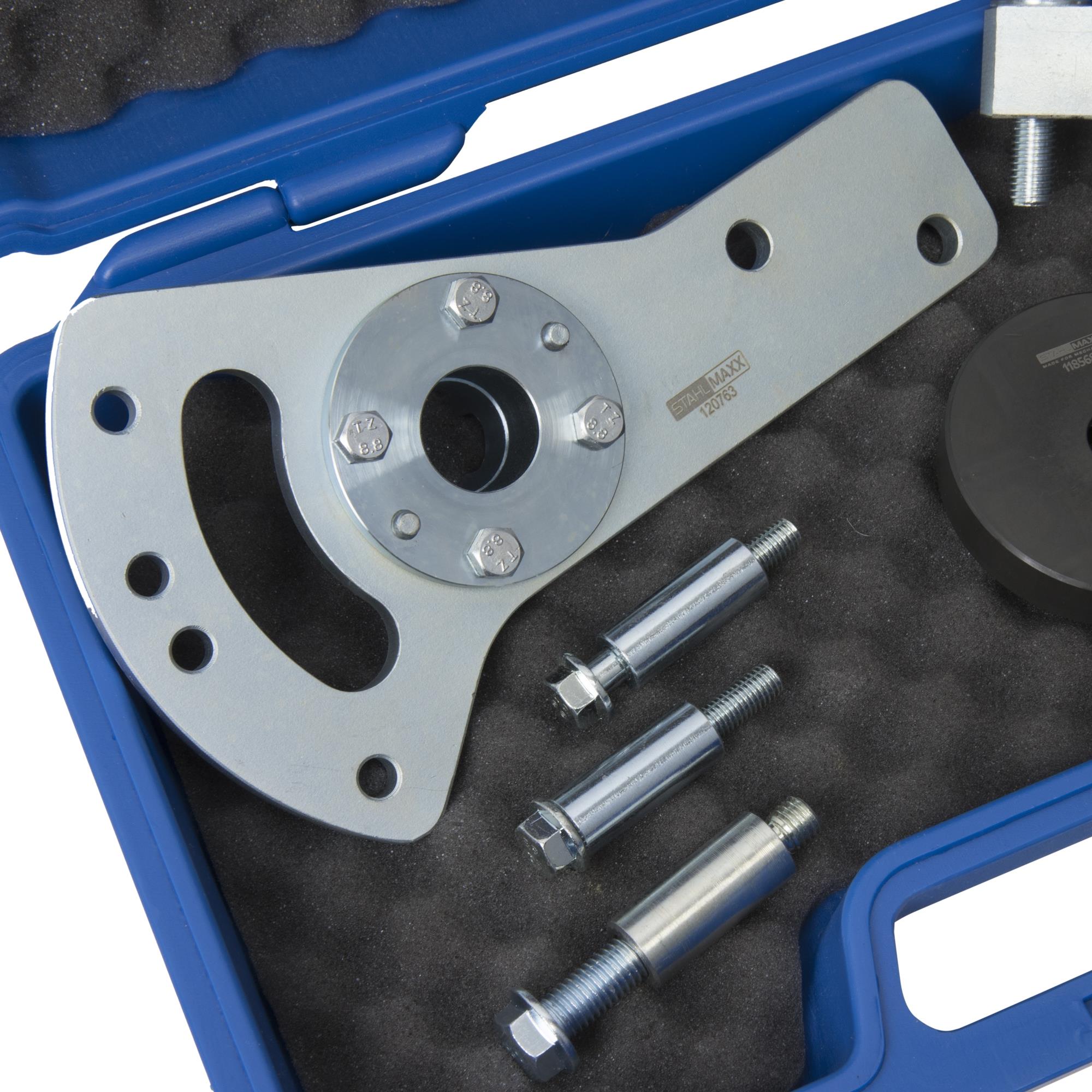

Art.-Nr. 120763 Nockenwellen Blockierwerkzeug und Einstellwerkzeug Steuerkette 1.5L EcoBoost (ab 2017) zu verwenden wie 303-1649
Art.-Nr. 118568 Einbauwerkzeug Kurbelwellendichtring stirnseitig für Ford EcoBoost 1,2 und 1,5 zu verw. wie 303-1645
Art.-Nr. 112906 Absteckstift Kettenspanner
Art.-Nr. 51003 Stabiler Aufbewahrungskoffer


Es handelt sich nicht um Originalwerkzeug. Die OE-Nummern dienen lediglich dem Vergleich.
