Steuerzeiten-Werkzeug für Ford / Mazda / Volvo mit 1,6 / 2,0 T4 / T5 Motor

Spezialwerkzeugsatz zur Einstellung der Steuerzeiten an der Motorenreihe B4204 der Generation T4/T5. Diese Motoren sind steuerkettengetrieben und benötigen, dank fehlender Markierungen, zwingend diese Einstellwerkzeuge.

Der Ventildeckel muss für die Nockenwellenschablone demontiert werden. Die Nockenwellenversteller müssen zum alleinigen Steuerkettenwechsel nicht gelöst werden. Achten Sie auf die Reibscheiben am Kurbelwellenrad – bei beiden Kettenrädern kommt davor und danach eine Reibscheibe. Diese sollten laut Hersteller auch erneuert werden. Bei der Montage ist der Schwingungsdämpfer unbedingt mit dem Gegenhalter-Spezialwerkzeug auszurichten, da hier ein Zahnkranz für den OT-Geber verbaut ist.

passend für folgende Fahrzeuge:
Volvo: S60, S80, V40, V60, V70, XC60

passend für folgende Motorcodes:
1,6/2,0 T4/T5 Motoren mit B4204T6, B4204T7, MPS6

und folgende Ford-Motorcodes ab Baujahr 05/2011:
MGDA, N3DA, R9CB, R9CD, R9CF, R9CH, R9CI, R9DA, R9DB, R9DC, R9DD, R9MA, TNBA, TNBB, TNCC, TNCD, TNCF, TNWA, TNWB, TPBA, TPWA, XQDA, YVDA


Ggf. benötigte Anzugsdrehmomente:
(für B4204T6 und B4204T7 Motoren)

• Nockenwellenräder: 72 Nm
• Kurbelwellenriemenscheibe: 100 Nm + 90°Grad
• Steuerkettenspanner: 10 Nm
• Führungsschiene Steuerkette: 10 Nm
• Steuergehäusedeckel (Dichtmasse verw.): M6 10 Nm, M10 50 Nm
• Ölpumpenzahnrad: 25 Nm
• Kettenspanner Ölpumpe: 10 Nm
• Wasserpumpen-Riemenscheibe: 24 Nm
• Antriebsriemenspanner: 24 Nm
• Nockenwellen- und Kurbelwellensensor: 6 Nm
• Ventildeckel: 10 Nm

zu verwenden wie:
9997405, 9997406, 9997415, 9997416

Lieferumfang:

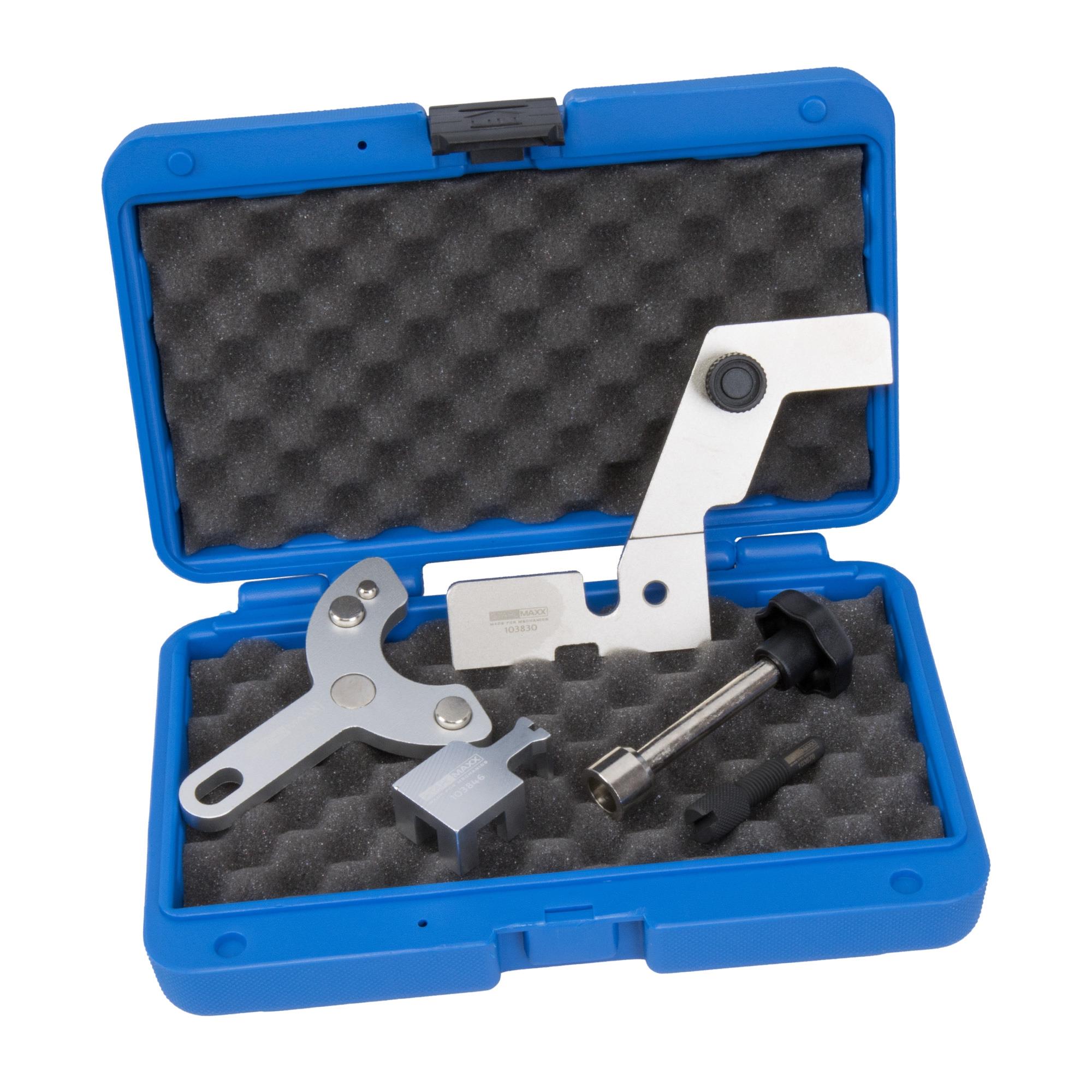

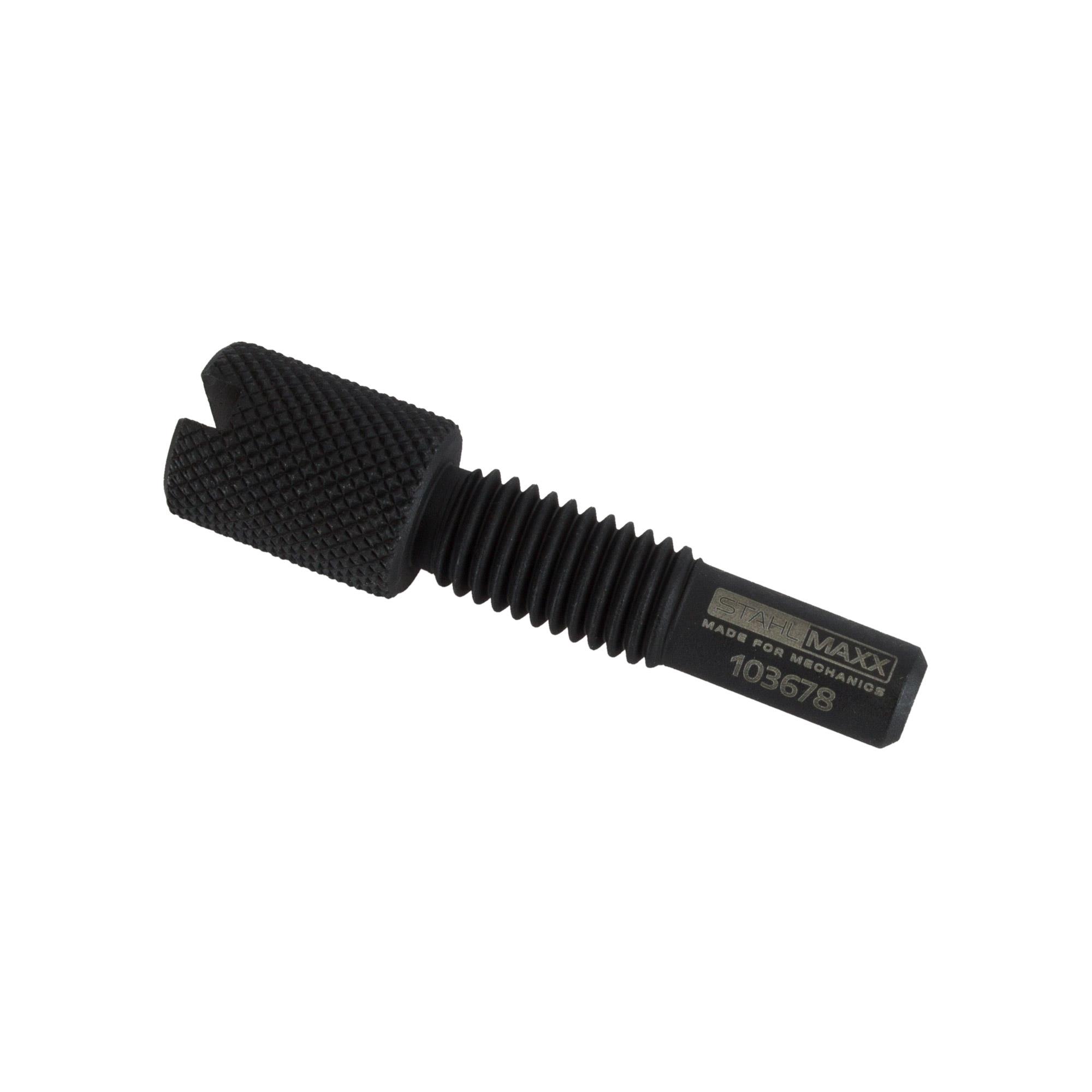

1 x Art.-Nr. 103678 Kurbelwellenarretierdorn, zu verw. wie 999 7406, 999 7152, 303-748, 21-259, 49JE02024

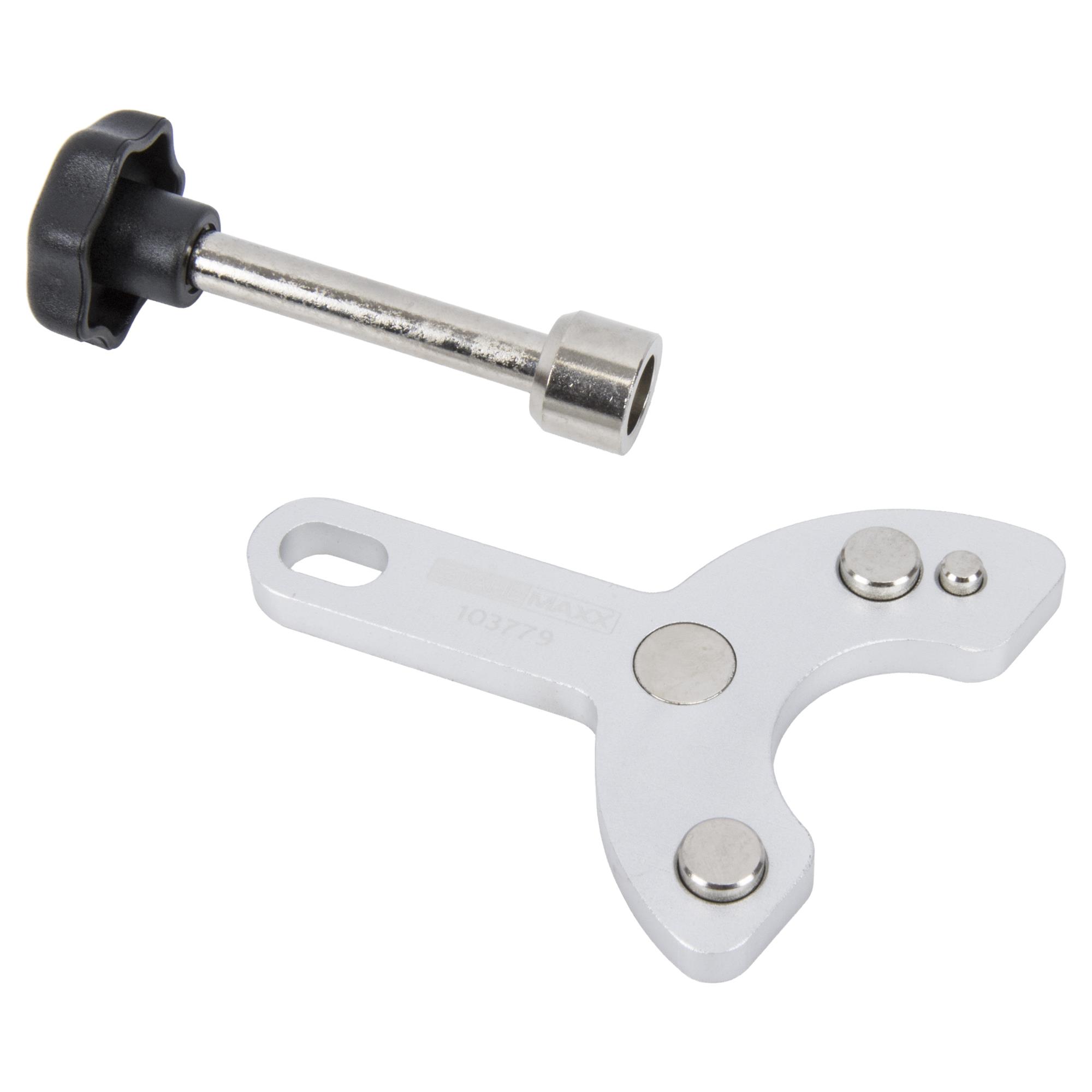

1 x Art.-Nr. 103779 Gegenhalter und Einstellwerkzeug für Kurbelwellenriemenscheibe, zu verw. wie 999 7415

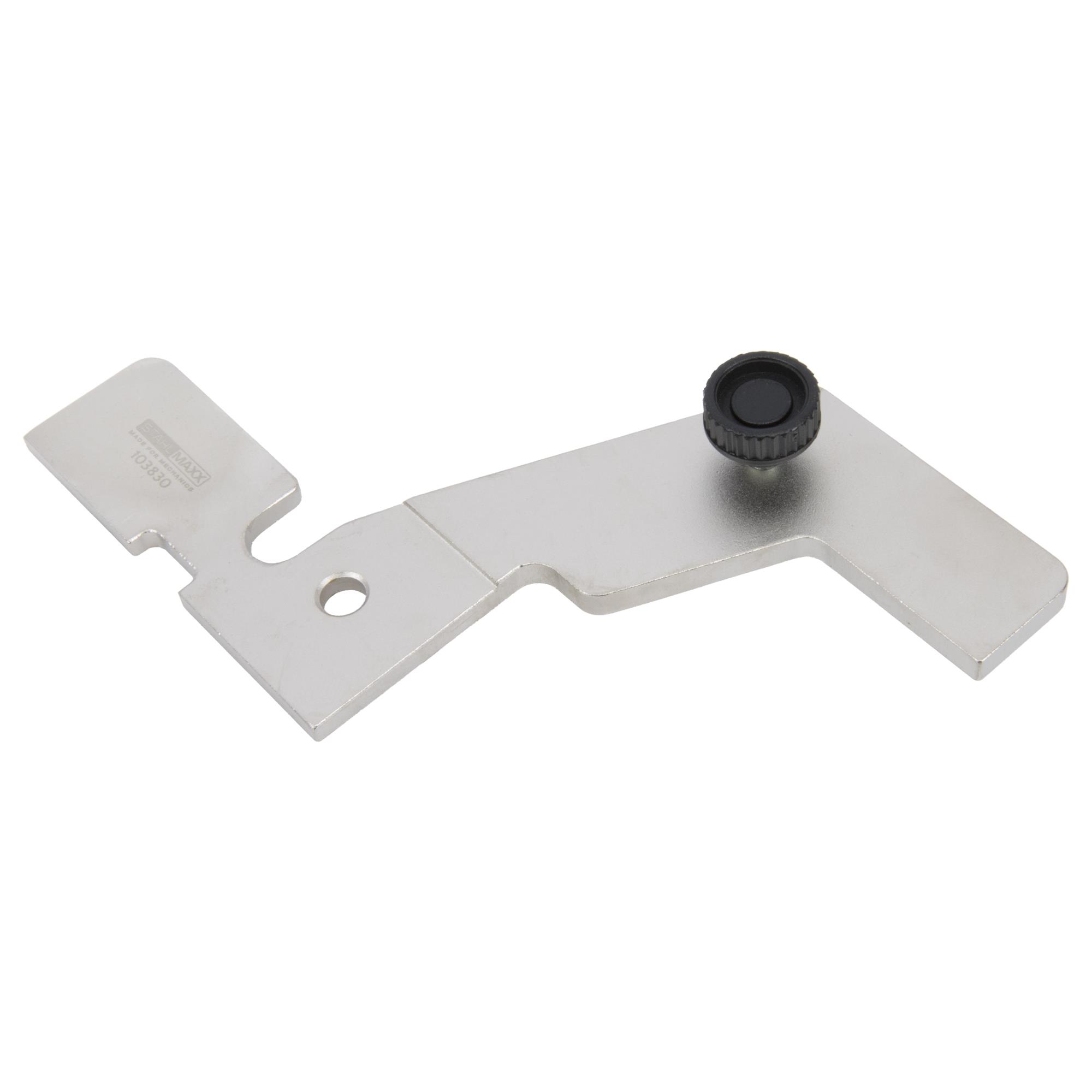

1 x Art.-Nr. 103830 Einstellwerkzeug Nockenwelle, zu verw. wie 999 7405, 303-1565, 303-1600

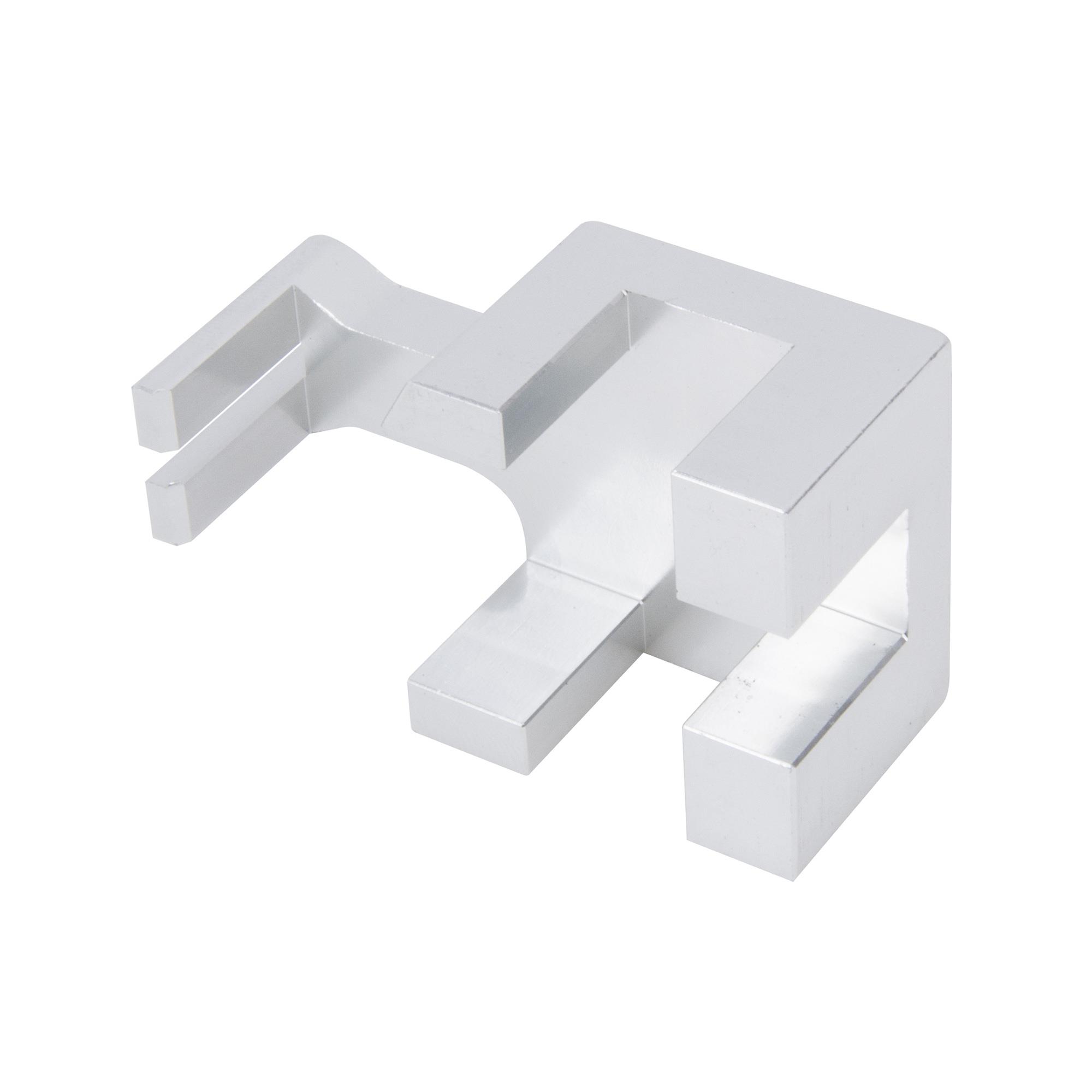

1 x Art.-Nr. 103846 Positionierwerkzeug für Kurbelwellensensor, zu verw. wie 9997416, 303-1521, 303-1390A
1 x Art.-Nr. 66009 Koffer für Werkstattordnung

Empfohlene Zusatzwerkzeug (nicht im Lieferumfang enthalten):
1 x Art.-Nr. 50002 Gegenhalter Universal, zu verw. wie 205-072, 15-030A, 1159294, UN205072
alternativ Art.-Nr.103860 Nockenwellenrad Halter / Nockenwellen Gegenhalter, universal

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
