- Artikel-Nr. XXL-121703
- Steuerzeitenwerkzeugsatz für die Motorgeneration N43 von BMW, verbaut in Modellen mit 1,6 und 2,0 Liter Hubraum.
- Anleitung / Informationen
Dieser professionelle Spezialwerkzeugsatz zur Einstellung der Steuerzeiten lässt eine... mehr
"Steuerzeitenwerkzeug Steuerkette, für BMW N43B16 und N43B20 Motoren"
Dieser professionelle Spezialwerkzeugsatz zur Einstellung der Steuerzeiten lässt eine fachmännische und problemlose Reparatur an der Motorgeneration N43 von BMW zu.
Die Motorenreihe N43 ist in verschiedenen BMW Modellen mit 1,6L oder 2,0L Hubraum verbaut worden.
In diesem Set ist neben dem Spezialwerkzeug für Nockenwellen, Nockenwellenverstellern, Kurbelwelle, Ausgleichswelle und Steuerkettenspanner ebenso die Schwungradarretierung für Automatikgetriebe und das Steuerkettenvorspannwerkzeug, samt speziellen Drehmomentschlüssel, enthalten.
Hinweis: Überprüfen Sie die Verriegelung der Einlass- und Auslass-Nockenwellenverstelleinheit. Diese muss gegbenenfalls durch ein Verdrehen verriegelt werden. Sollte keine Verriegelung möglich sein, ist ein korrektes Einstellen nicht möglich. Die Verstelleinheiten müssen ersetzt werden.
passend für folgende Motorcodes:
N43B16A, N43B16AA, N43B20AA, N43B20AY, N43B20KO, N43B20UO
verbaut in folgenden Modellen:
1er: E81, E82, E87, E88 (Bj. 06–12)
3er: E90, E91, E92, E93 (Bj. 06–12)
5er: E60, E61 (Bj. 07–10)
Anwendungshinweise:

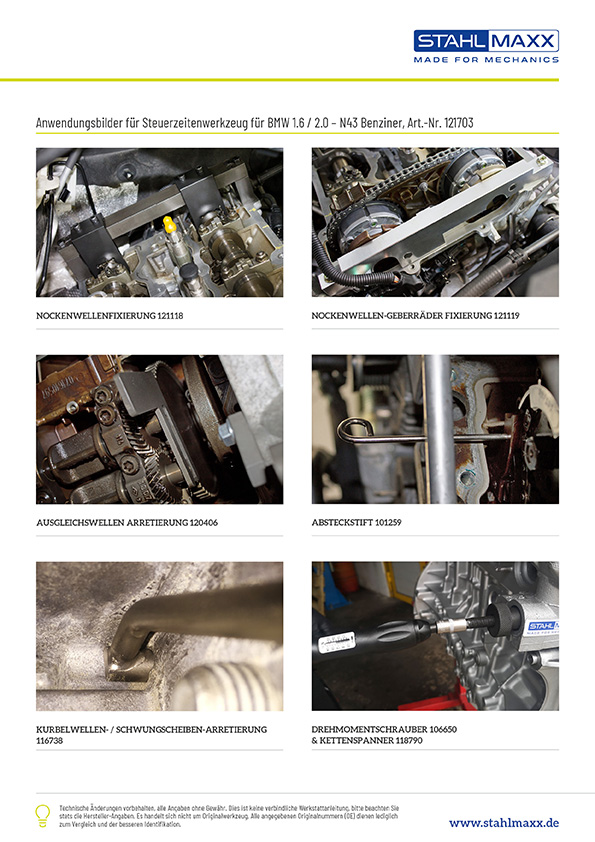

(Referenz BMW E90 318i N43B20A Motor)
Ansaugfiltergehäuse mit Luftmassenmesser ausbauen
Zylinderkopfhaube abbauen
Antriebsriemen für Generator abbauen
Schwingungsdämpfer abbauen
Motor in Einbaulage fixieren
Vorderachsträger absenken
Ölwanne abbauen
Beide Magnetventile ausbauen
Hinweis:
Nach dem Lockern der Zentralschraube sind das Kettenrad der Steuerkette und das Kettenrad der Ölpumpe nicht mehr kraftschlüssig mit der Kurbelwelle verbunden.
Die Ausgleichswellen verdrehen sich und müssen neu eingestellt werden.
ggf. benötigte Drehmomente:
Zentralschraube Kurbelwellenriemenscheibe/-dämpfer: 300 Nm
Schrauben Kurbelwellenriemenscheibe/-dämpfer: 35 Nm
Nockenwellenrad: 20 Nm + 180 Grad
Kettenspanner: 65 Nm
Ölwannenschrauben: 30 Nm
Zylinderkopfhaube: M8: 15 Nm, M6: 10 Nm
Gleitschienenbolzen: oben 14 Nm, unten 20 Nm
Gleitschiene oben: 8 Nm
Verschlussschrauben GLeitschienenbolzen: oben 25 Nm, unten 32 Nm

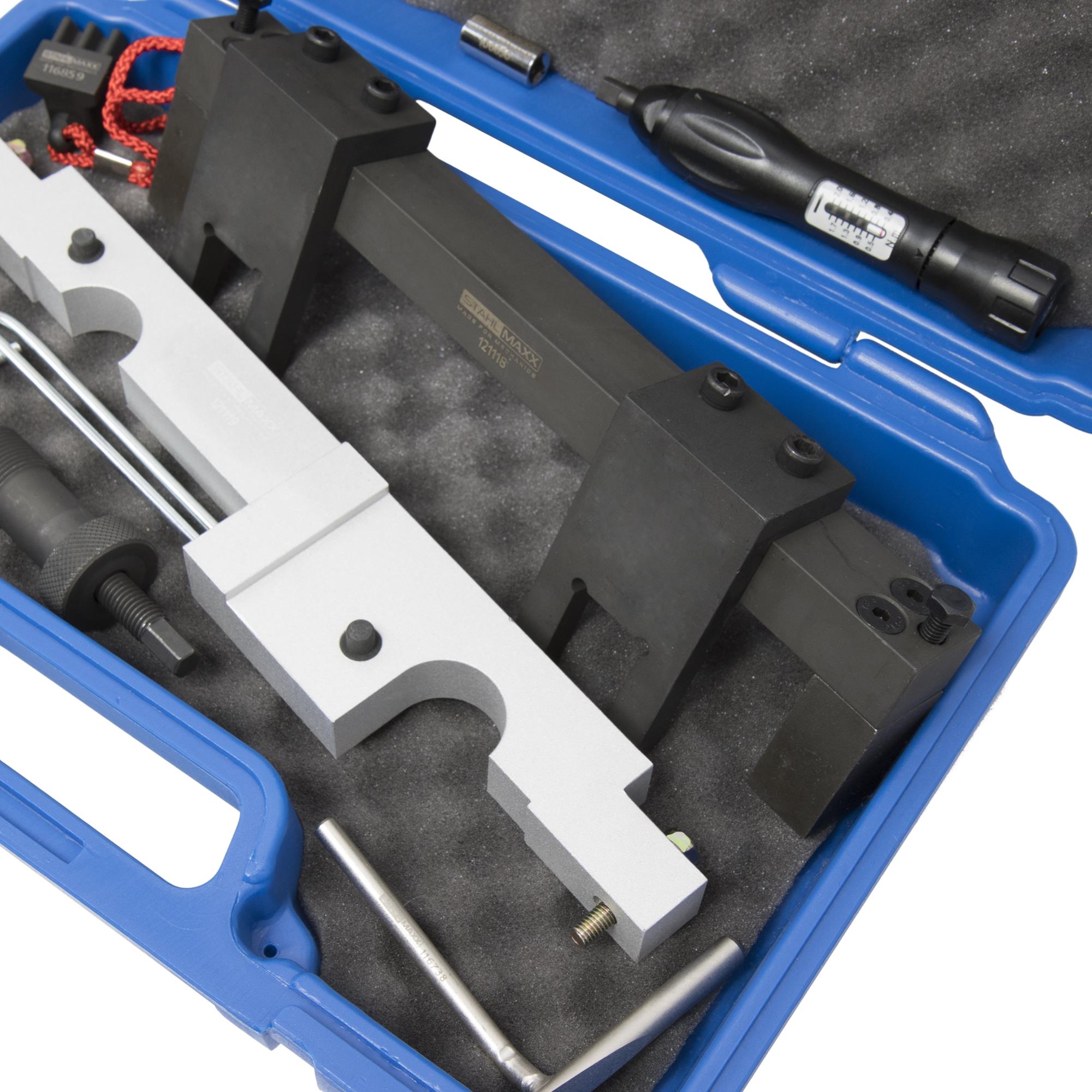

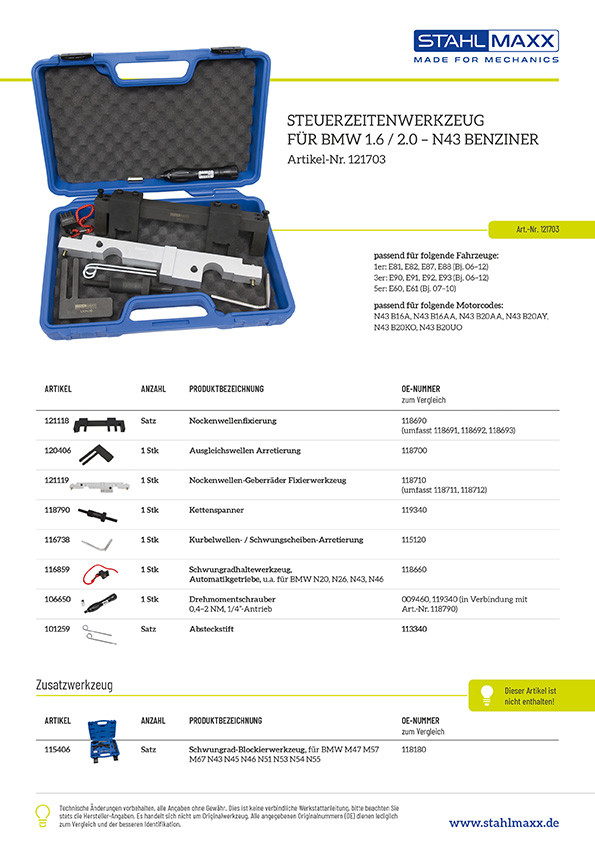

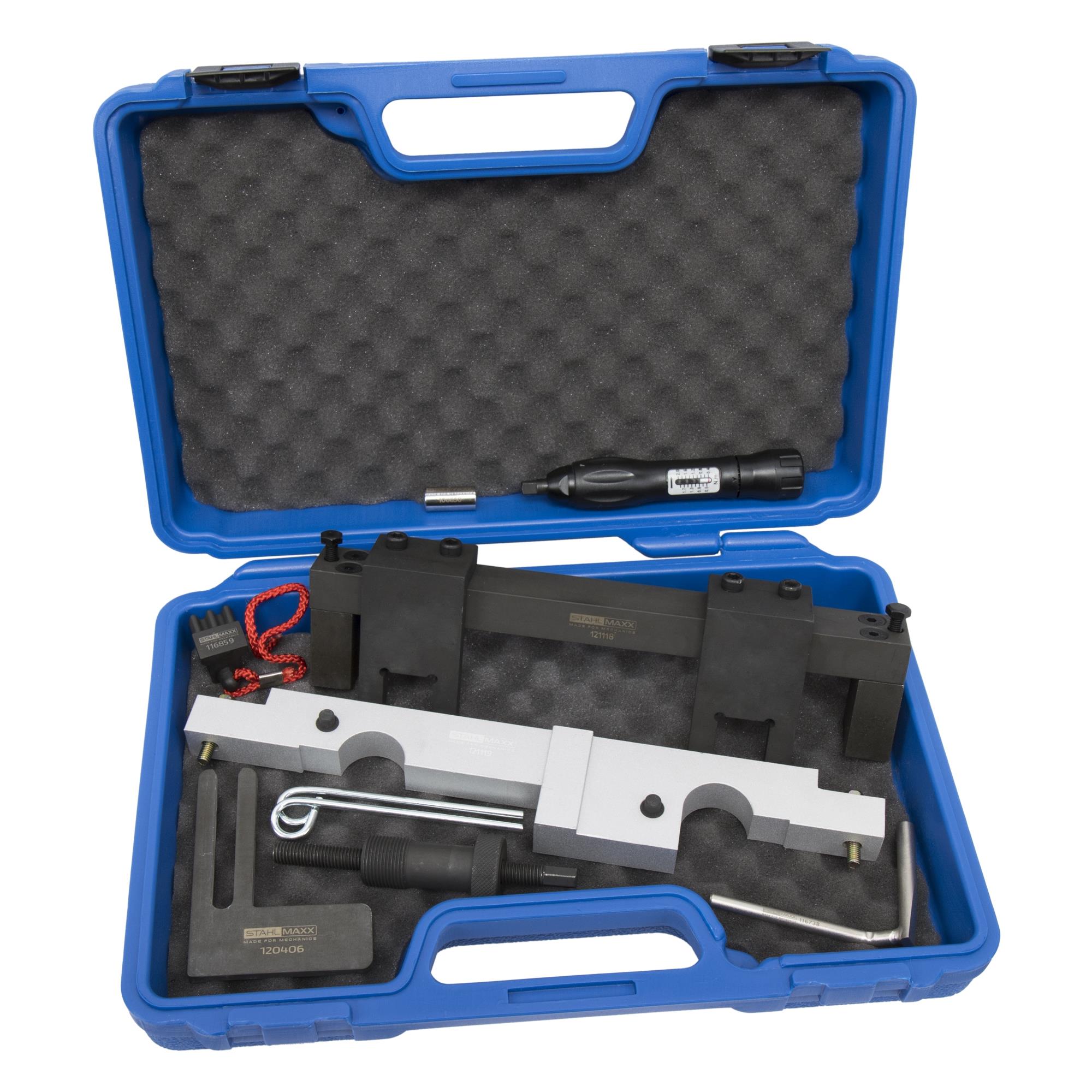

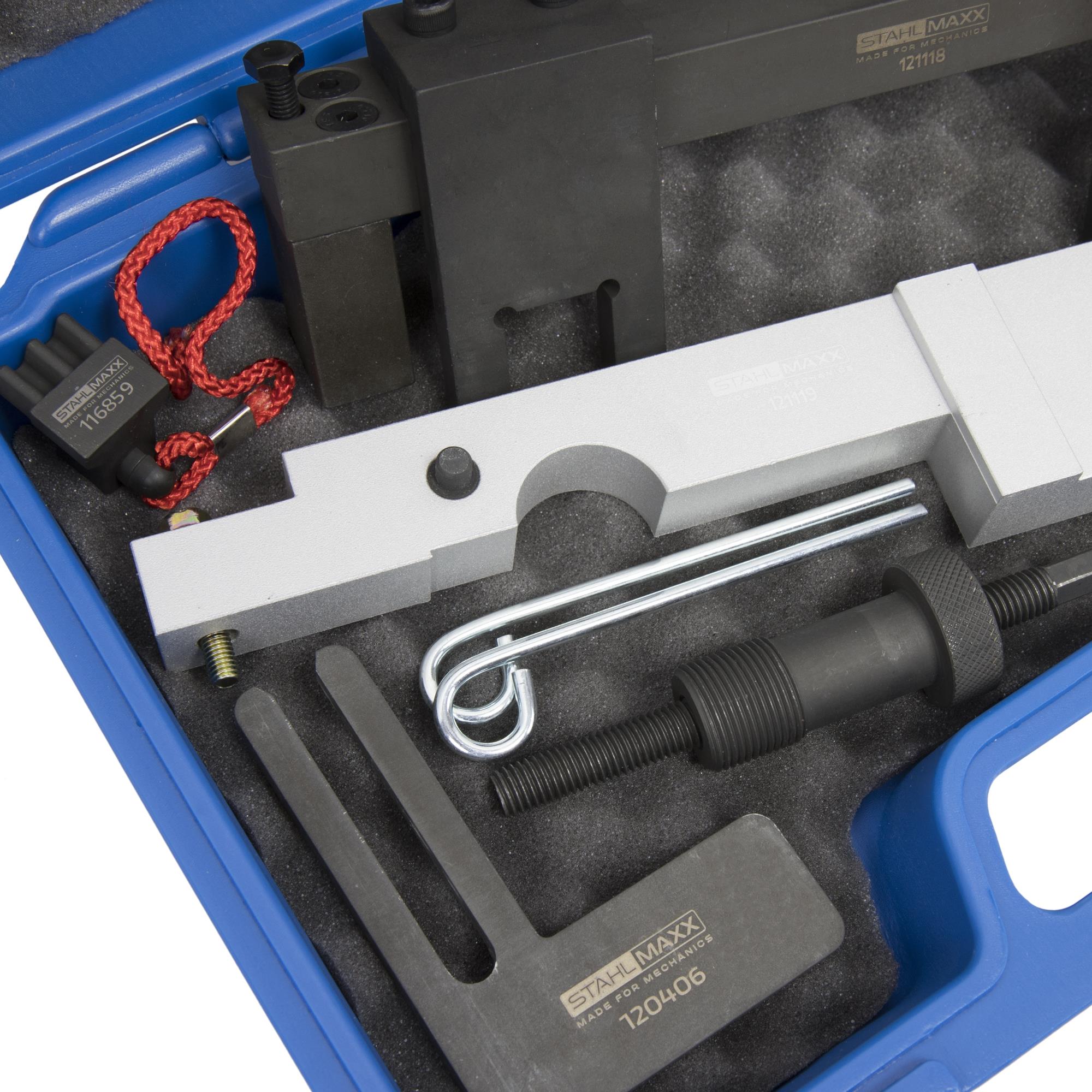

Lieferumfang:

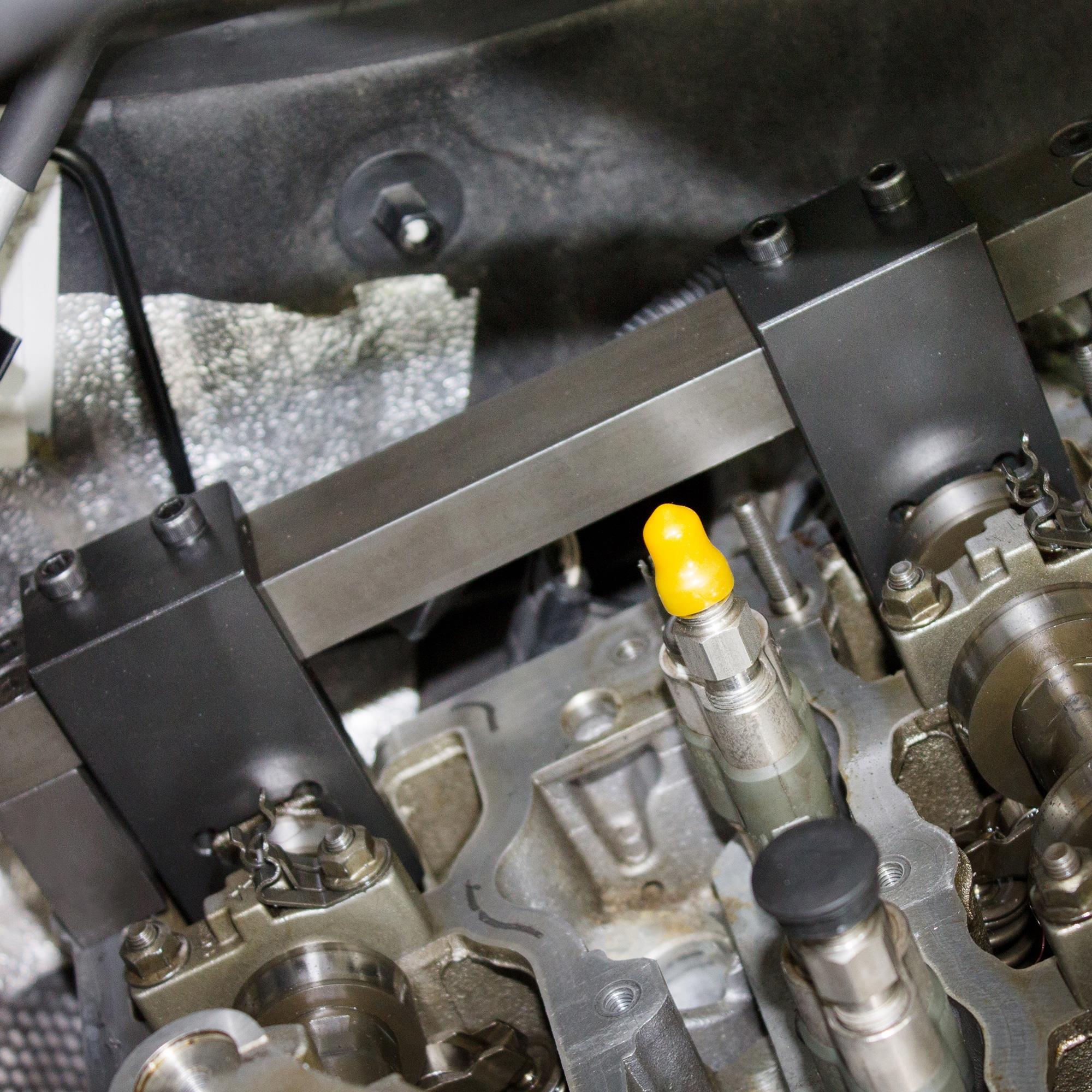

Art.-Nr. 121118 Nockenwellenfixierung für BMW N43, wie 118690

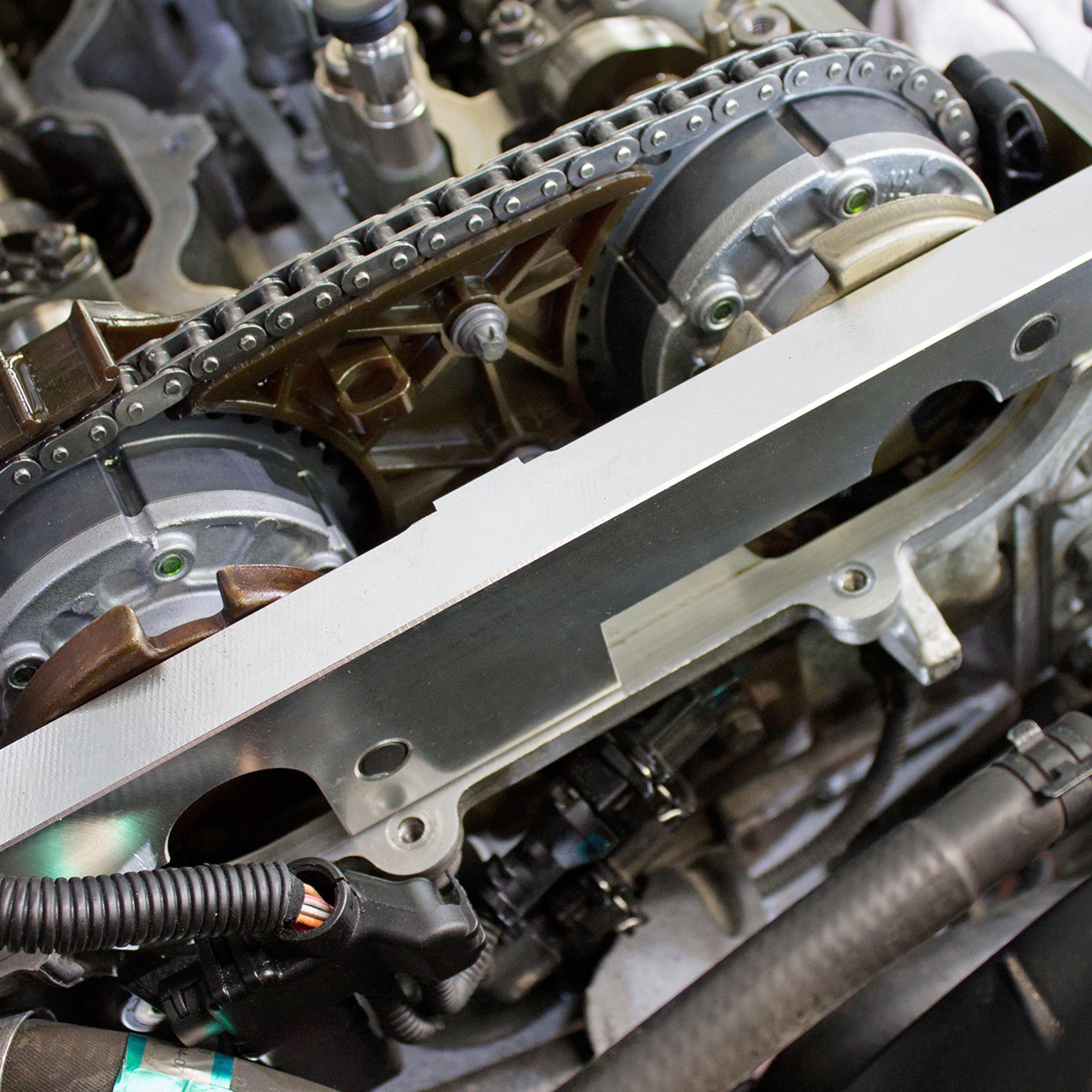

Art.-Nr. 121119 Nockenwellen-Geberräder Fixierwerkzeug, für BMW N43, wie 118710
Art.-Nr. 116738 Fixierdorn für Schwungrad, wie BMW 119190 / 115120

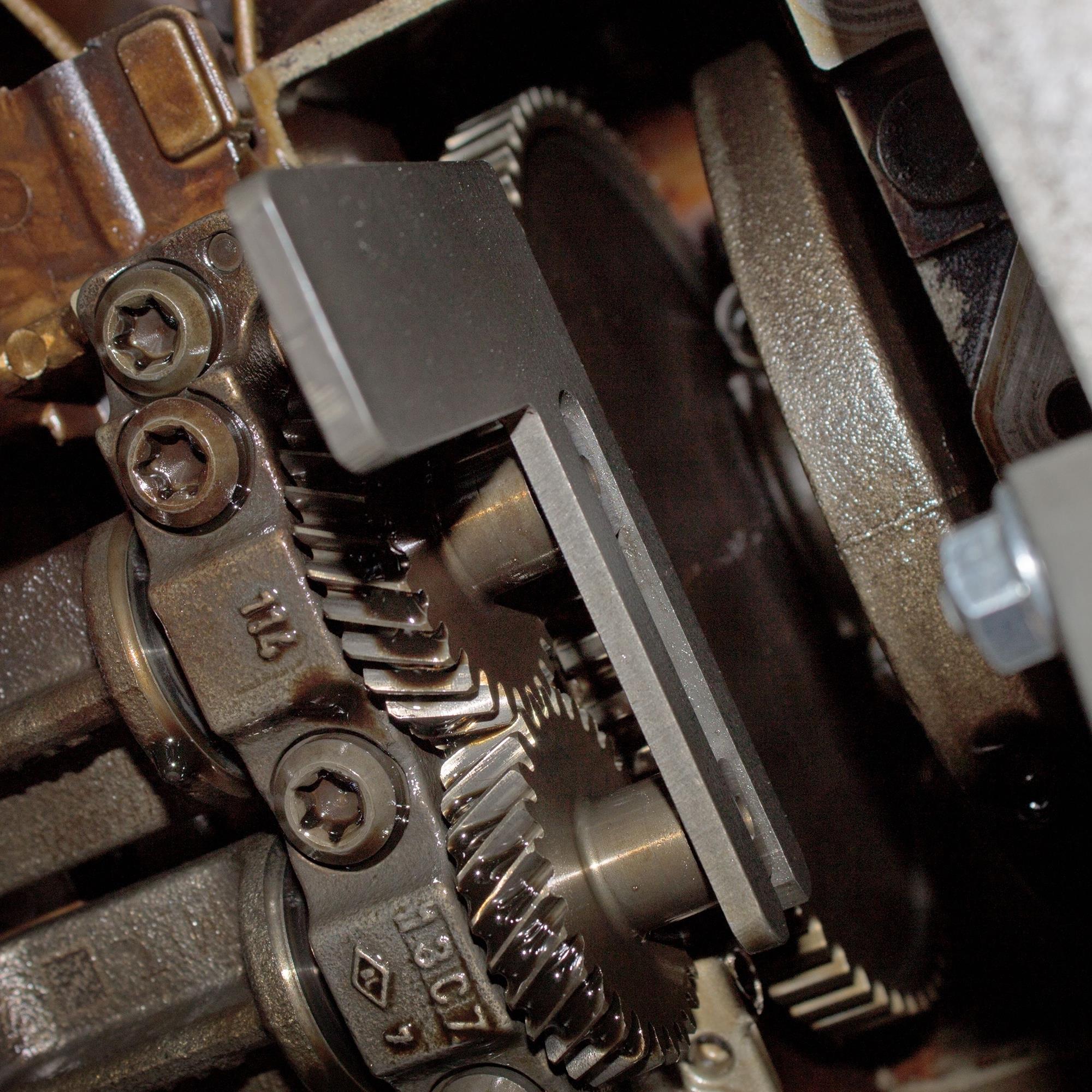

Art.-Nr. 120406 Ausgleichswellen-Fixierung, Ausf. 3, für BMW N40, N42, N45, N46, wie 118700

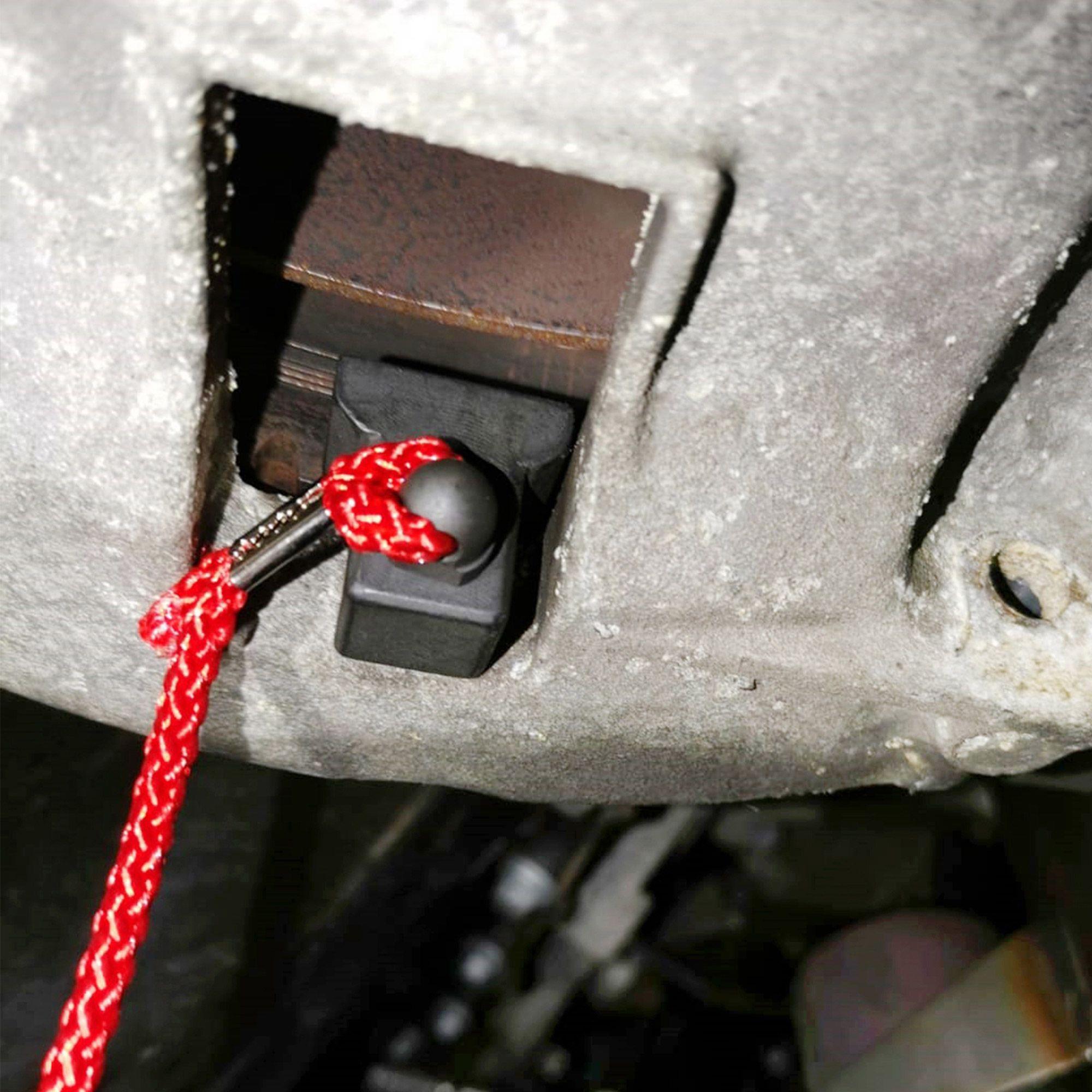

Art.-Nr. 116859 Schwungradhaltewerkzeug, Automatikgetriebe, wie 118660

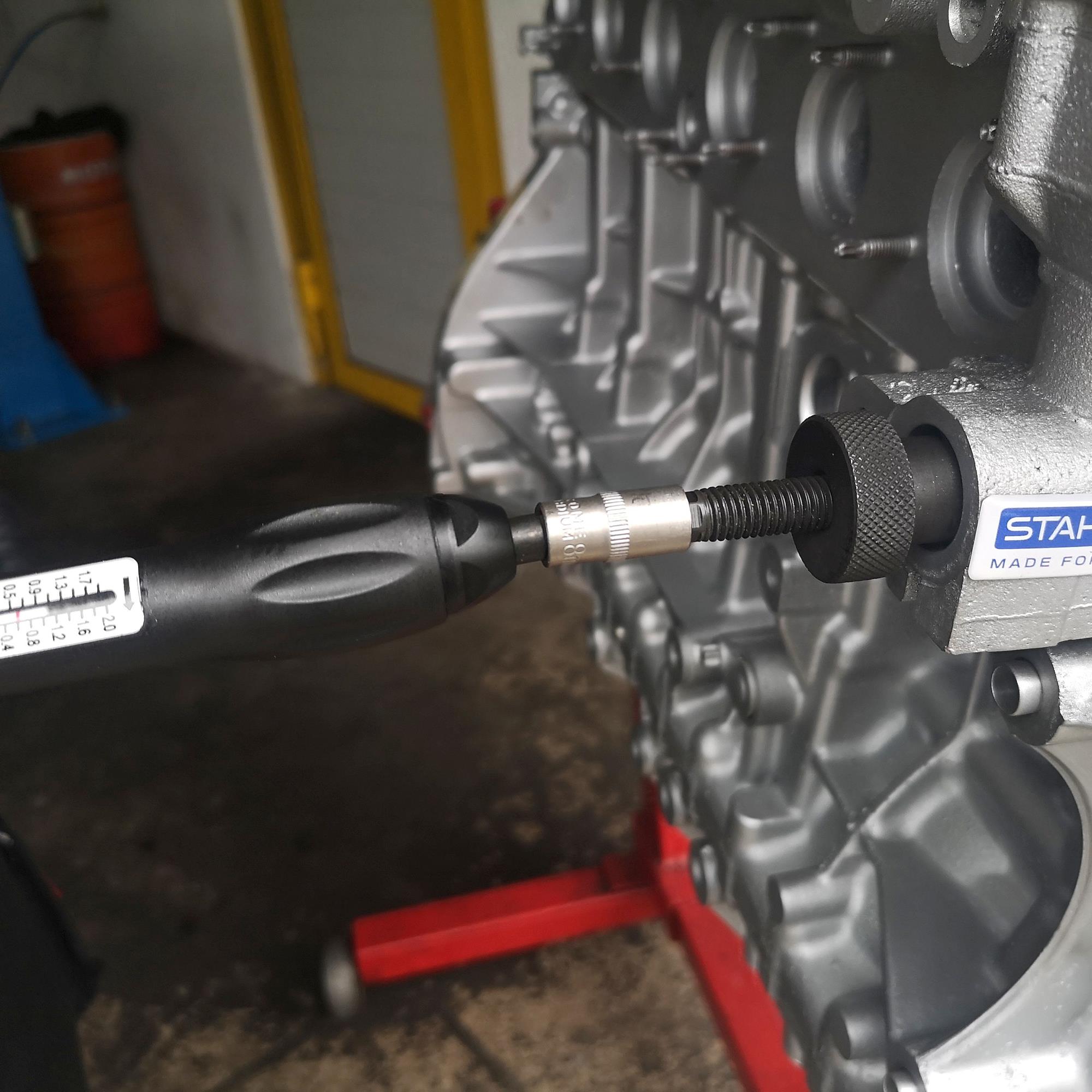

Art.-Nr. 106650 Drehmomentschrauber 0,4–2 NM, 1/4", wie BMW 009250, 009460
Art.-Nr. 118790A Steuerketten Vorspannwerkzeug, wie 119340

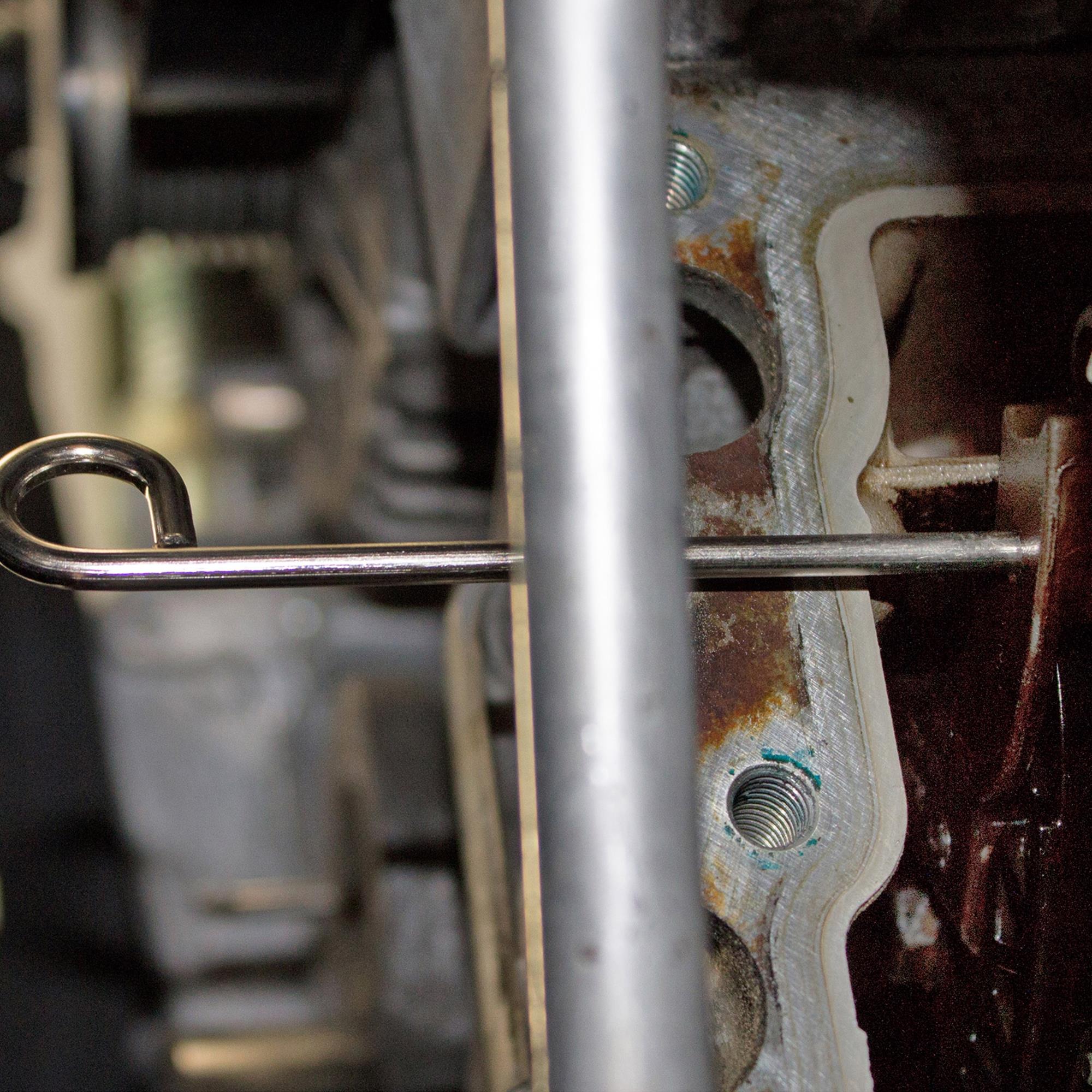

Art.-Nr. 101259 Absteckstifte für Kettenspanner, wie BMW 113340
Art.-Nr. 51003 stabiler Aufbewahrungskoffer
Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 115406 / 121709 Schwungrad-Blockierwerkzeug für BMW M47 M57 M67 N43 N45 N46 N51 N53 N54 N55, zu verw. wie 118180
Art.-Nr. 112483 Werkzeug für Wellendichtring Kurbelwelle, stirnseitig, zu verw. wie 119220, 119230
Art.-Nr. 101180 Werkzeug für Wellendichtring Kurbelwelle, getriebeseitig, zu verw. wie 119180
Art.-Nr. 116557 Benzin Einspritzdüsen Werkzeug für BMW N43 N53 N54, wie 130180
Art.-Nr. 120737 Injektor-Dichtring De- und Montage Werkzeug, für Gen. 1+2 BMW Einspritzdüsen
Art.-Nr. 115160 Verschleißanzeiger Steuerkettenlängung, zu verw. wie Mini / BMW 83302411399 oder 2411399
Die Original-Vergleichsnummer/n dienen nur zur Identifikation, es handelt sich nicht um Originalwerkzeug.
Die Motorenreihe N43 ist in verschiedenen BMW Modellen mit 1,6L oder 2,0L Hubraum verbaut worden.
In diesem Set ist neben dem Spezialwerkzeug für Nockenwellen, Nockenwellenverstellern, Kurbelwelle, Ausgleichswelle und Steuerkettenspanner ebenso die Schwungradarretierung für Automatikgetriebe und das Steuerkettenvorspannwerkzeug, samt speziellen Drehmomentschlüssel, enthalten.
Hinweis: Überprüfen Sie die Verriegelung der Einlass- und Auslass-Nockenwellenverstelleinheit. Diese muss gegbenenfalls durch ein Verdrehen verriegelt werden. Sollte keine Verriegelung möglich sein, ist ein korrektes Einstellen nicht möglich. Die Verstelleinheiten müssen ersetzt werden.
passend für folgende Motorcodes:
N43B16A, N43B16AA, N43B20AA, N43B20AY, N43B20KO, N43B20UO
verbaut in folgenden Modellen:
1er: E81, E82, E87, E88 (Bj. 06–12)
3er: E90, E91, E92, E93 (Bj. 06–12)
5er: E60, E61 (Bj. 07–10)
Anwendungshinweise:
(Referenz BMW E90 318i N43B20A Motor)
Ansaugfiltergehäuse mit Luftmassenmesser ausbauen
Zylinderkopfhaube abbauen
Antriebsriemen für Generator abbauen
Schwingungsdämpfer abbauen
Motor in Einbaulage fixieren
Vorderachsträger absenken
Ölwanne abbauen
Beide Magnetventile ausbauen
Hinweis:
Nach dem Lockern der Zentralschraube sind das Kettenrad der Steuerkette und das Kettenrad der Ölpumpe nicht mehr kraftschlüssig mit der Kurbelwelle verbunden.
Die Ausgleichswellen verdrehen sich und müssen neu eingestellt werden.
ggf. benötigte Drehmomente:
Zentralschraube Kurbelwellenriemenscheibe/-dämpfer: 300 Nm
Schrauben Kurbelwellenriemenscheibe/-dämpfer: 35 Nm
Nockenwellenrad: 20 Nm + 180 Grad
Kettenspanner: 65 Nm
Ölwannenschrauben: 30 Nm
Zylinderkopfhaube: M8: 15 Nm, M6: 10 Nm
Gleitschienenbolzen: oben 14 Nm, unten 20 Nm
Gleitschiene oben: 8 Nm
Verschlussschrauben GLeitschienenbolzen: oben 25 Nm, unten 32 Nm
Lieferumfang:
Art.-Nr. 121118 Nockenwellenfixierung für BMW N43, wie 118690
Art.-Nr. 121119 Nockenwellen-Geberräder Fixierwerkzeug, für BMW N43, wie 118710
Art.-Nr. 116738 Fixierdorn für Schwungrad, wie BMW 119190 / 115120
Art.-Nr. 120406 Ausgleichswellen-Fixierung, Ausf. 3, für BMW N40, N42, N45, N46, wie 118700
Art.-Nr. 116859 Schwungradhaltewerkzeug, Automatikgetriebe, wie 118660
Art.-Nr. 106650 Drehmomentschrauber 0,4–2 NM, 1/4", wie BMW 009250, 009460
Art.-Nr. 118790A Steuerketten Vorspannwerkzeug, wie 119340

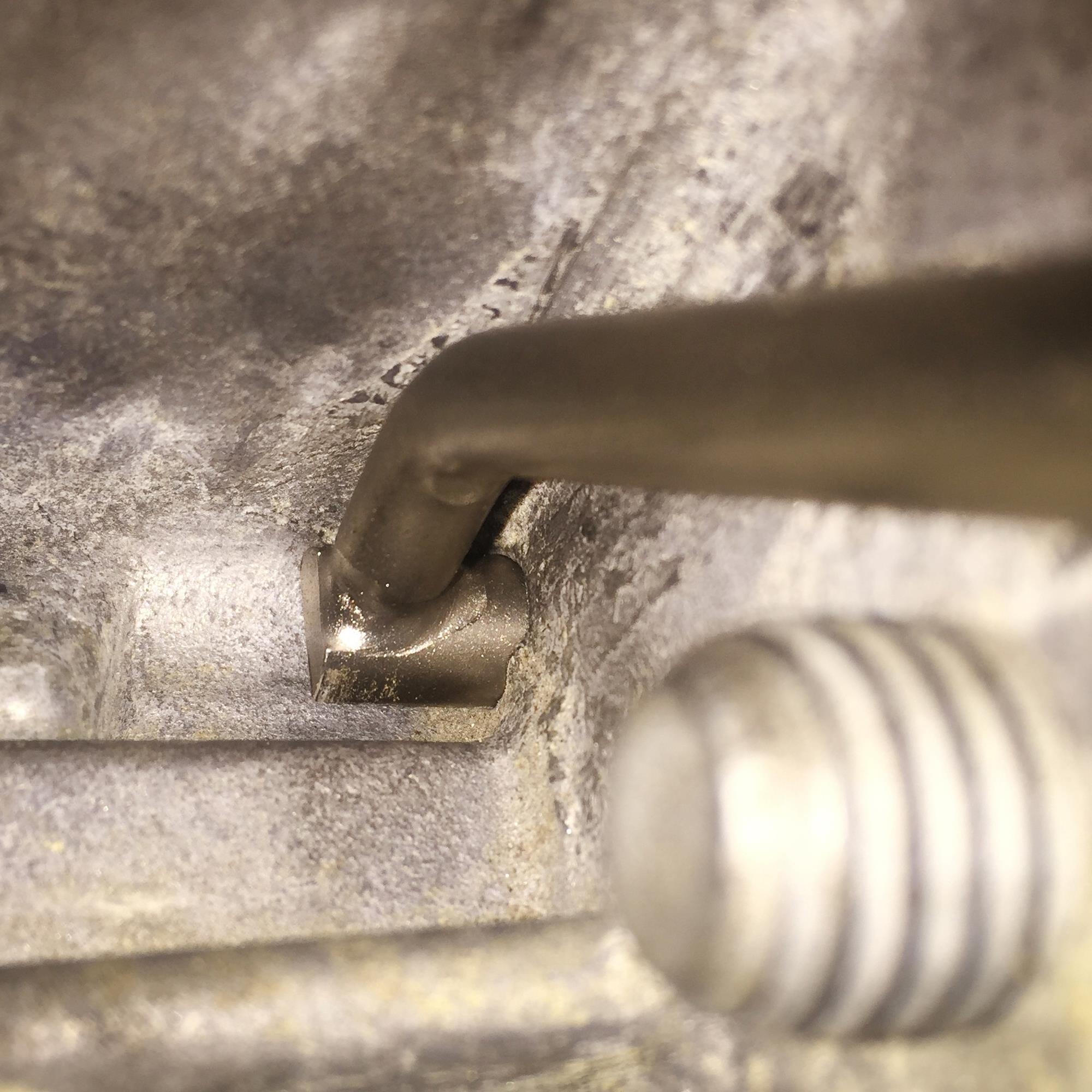

Art.-Nr. 101259 Absteckstifte für Kettenspanner, wie BMW 113340
Art.-Nr. 51003 stabiler Aufbewahrungskoffer
Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 115406 / 121709 Schwungrad-Blockierwerkzeug für BMW M47 M57 M67 N43 N45 N46 N51 N53 N54 N55, zu verw. wie 118180
Art.-Nr. 112483 Werkzeug für Wellendichtring Kurbelwelle, stirnseitig, zu verw. wie 119220, 119230
Art.-Nr. 101180 Werkzeug für Wellendichtring Kurbelwelle, getriebeseitig, zu verw. wie 119180
Art.-Nr. 116557 Benzin Einspritzdüsen Werkzeug für BMW N43 N53 N54, wie 130180
Art.-Nr. 120737 Injektor-Dichtring De- und Montage Werkzeug, für Gen. 1+2 BMW Einspritzdüsen
Art.-Nr. 115160 Verschleißanzeiger Steuerkettenlängung, zu verw. wie Mini / BMW 83302411399 oder 2411399
Die Original-Vergleichsnummer/n dienen nur zur Identifikation, es handelt sich nicht um Originalwerkzeug.
Technische Daten
Für Hersteller: | BMW |
Motorcode: | N43B16A, N43B16AA, N43B20A |
Set/Einzelartikel: | Artikelset |
Vergleichsnummern zu "Steuerzeitenwerkzeug Steuerkette, für BMW N43B16 und N43B20 Motoren"
009250, 009460, 113340, 115120, 118660, 118690, 118700, 118710, 119190, 119340
Weiterführende Links zu "Steuerzeitenwerkzeug Steuerkette, für BMW N43B16 und N43B20 Motoren"
Herstellerinformation: XXL-Automotive GmbH & Co. KG |
Verantwortliche Person für die EU: XXL-Automotive GmbH & Co. KG |
Passend für
BMW 1 (E81) (09.2006 - 09.2012) 116 i (121 PS, 89 kW)
BMW 1 (E81) (09.2006 - 09.2012) 116 i (122 PS, 90 kW)
BMW 1 (E81) (09.2006 - 09.2012) 118 i (143 PS, 105 kW)
BMW 1 (E81) (09.2006 - 09.2012) 120 i (170 PS, 125 kW)
BMW 1 (E87) (06.2004 - 01.2013) 116 i (121 PS, 89 kW)
BMW 1 (E87) (06.2004 - 01.2013) 116 i (122 PS, 90 kW)
BMW 1 (E87) (06.2004 - 01.2013) 118 i (170 PS, 125 kW)
BMW 1 (E87) (06.2004 - 01.2013) 120 i (170 PS, 125 kW)
BMW 1 Cabriolet (E88) (12.2007 - 12.2013) 118 i (143 PS, 105 kW)
BMW 1 Cabriolet (E88) (12.2007 - 12.2013) 120 i (163 PS, 120 kW)
BMW 1 Cabriolet (E88) (12.2007 - 12.2013) 120 i (170 PS, 125 kW)
BMW 1 Coupe (E82) (09.2007 - 10.2013) 120 i (170 PS, 125 kW)
BMW 3 (E90) (12.2004 - 02.2012) 316 i (122 PS, 90 kW)
BMW 3 (E90) (12.2004 - 02.2012) 318 i (143 PS, 105 kW)
BMW 3 (E90) (12.2004 - 02.2012) 320 i (163 PS, 120 kW)
BMW 3 (E90) (12.2004 - 02.2012) 320 i (170 PS, 125 kW)
BMW 3 Cabriolet (E93) (05.2006 - 12.2013) 318 i (143 PS, 105 kW)
BMW 3 Cabriolet (E93) (05.2006 - 12.2013) 320 i (152 PS, 112 kW)
BMW 3 Cabriolet (E93) (05.2006 - 12.2013) 320 i (163 PS, 120 kW)
BMW 3 Cabriolet (E93) (05.2006 - 12.2013) 320 i (170 PS, 125 kW)
BMW 3 Coupe (E92) (03.2006 - 12.2013) 316 i (122 PS, 90 kW)
BMW 3 Coupe (E92) (03.2006 - 12.2013) 318 i (143 PS, 105 kW)
BMW 3 Coupe (E92) (03.2006 - 12.2013) 320 i (152 PS, 112 kW)
BMW 3 Coupe (E92) (03.2006 - 12.2013) 320 i (163 PS, 120 kW)
BMW 3 Coupe (E92) (03.2006 - 12.2013) 320 i (170 PS, 125 kW)
BMW 3 Touring (E91) (12.2004 - 12.2012) 316 i (122 PS, 90 kW)
BMW 3 Touring (E91) (12.2004 - 12.2012) 318 i (143 PS, 105 kW)
BMW 3 Touring (E91) (12.2004 - 12.2012) 320 i (156 PS, 115 kW)
BMW 3 Touring (E91) (12.2004 - 12.2012) 320 i (163 PS, 120 kW)
BMW 3 Touring (E91) (12.2004 - 12.2012) 320 i (170 PS, 125 kW)
BMW 5 (E60) (12.2001 - 03.2010) 520 i (163 PS, 120 kW)
BMW 5 (E60) (12.2001 - 03.2010) 520 i (170 PS, 125 kW)
BMW 5 Touring (E61) (03.2004 - 12.2010) 520 i (163 PS, 120 kW)
BMW 5 Touring (E61) (03.2004 - 12.2010) 520 i (170 PS, 125 kW)
