- Artikel-Nr. XXL-999153A
- Anleitung / Informationen
Dieses umfangreiche Spezialwerkzeugsortiment ist speziell für die Instandsetzung und... mehr
"Steuerzeiten Einstellwerkzeug, Steuerkette, für BMW, Mini B32, B36, B38, B42, B46, B48, B58"
Dieses umfangreiche Spezialwerkzeugsortiment ist speziell für die Instandsetzung und Reparatur der neueren B-Motoren-Reihe Benzin, oder Benzin Hybrid, von BMW und Mini zusammengestellt.
Diese Motorengeneration ist als 3-Zylinder (B32, B36, B38), als 4-Zylinder (B42, B46, B48) oder auch 6-Zylinder (B58) in vielen Modellen verbaut.
Alle Komponenten sind aus hochwertigem Material, speziell nach dem OEM Werkzeug gefertigt, was eine unproblematische und professionelle Reparatur erst möglich macht.
Achten Sie auf Besonderheiten im Reparaturleitfaden:
z. B. benötigt diese Motorengeneration "Technische Überholung / TU (B48TU)" einen Steuerkettenvorspanner (Art.-Nr. 118569, siehe Zusatzwerkzeug). Die Vorversionen werden mit einem neuen OE-Kettenspanner vorgespannt.
Achten Sie je nach Reparaturumfang auf die Hinweise in den jeweiligen, unten aufgeführten, Zusatzwerkzeugen.
Vorgehensweise Steuerzeiten prüfen / Steuerzeiten einstellen:
(Referenz G31 530Li B48B20B Motor)
Injektoren ausbauen. Die Injektoren müssen mit Spezialwerkzeug demontiert und neu abgedichtet werden.
Bei Fahrzeugen mit Automatikgetriebe:
Da für die Grundeinstellung kein Schwungrad montiert ist, muss Art.-Nr. 115728A (wie 8330 2420824, 8330 2357904) verwendet werden. Dieser ist im Lieferumfang enthalten.
passend für folgende Motorcodes:
BMW / Mini: B32, B36, B38, B42, B46, B48, B58, passend auch für Motorcodeendung A,B,C,D und TU (Technische Überholung)

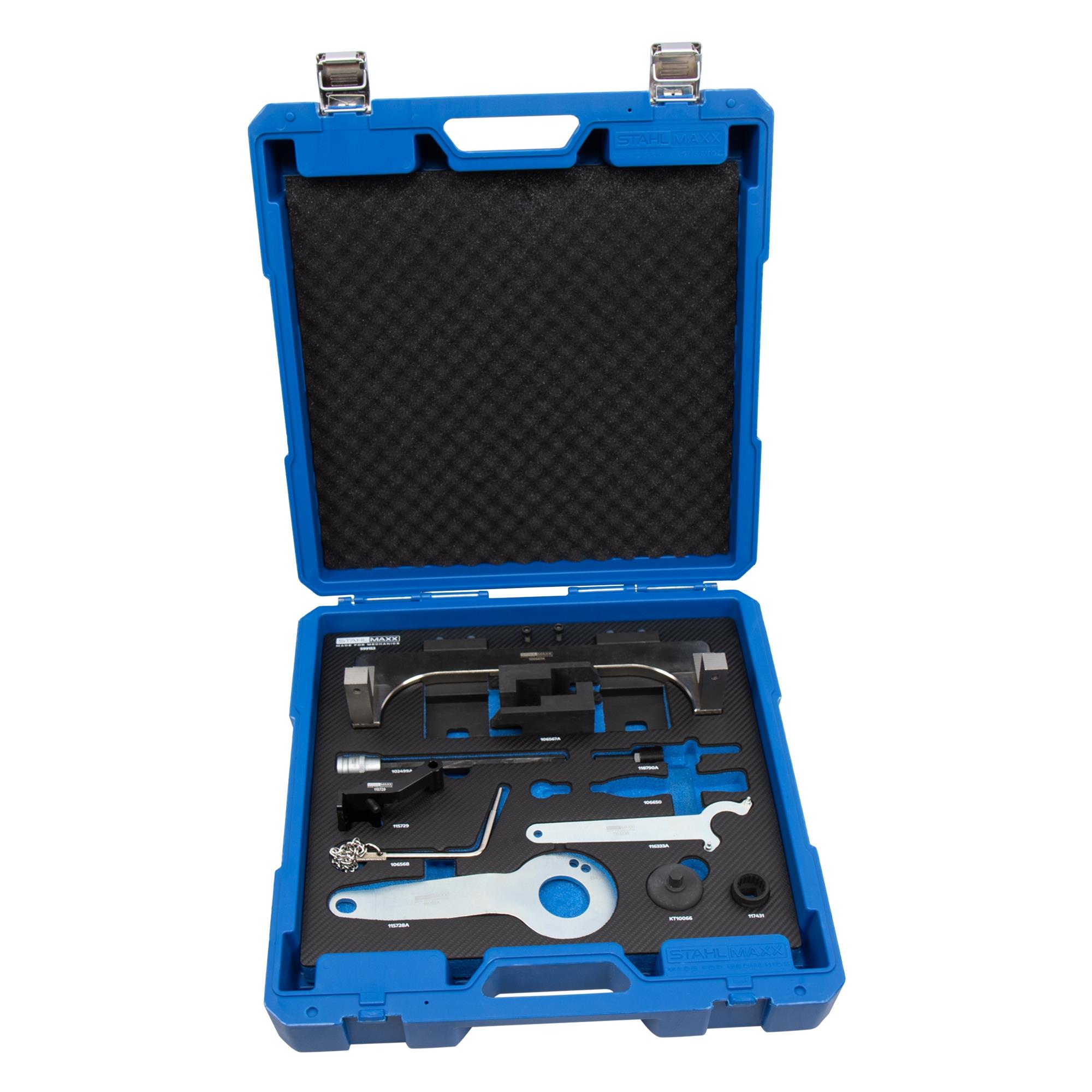

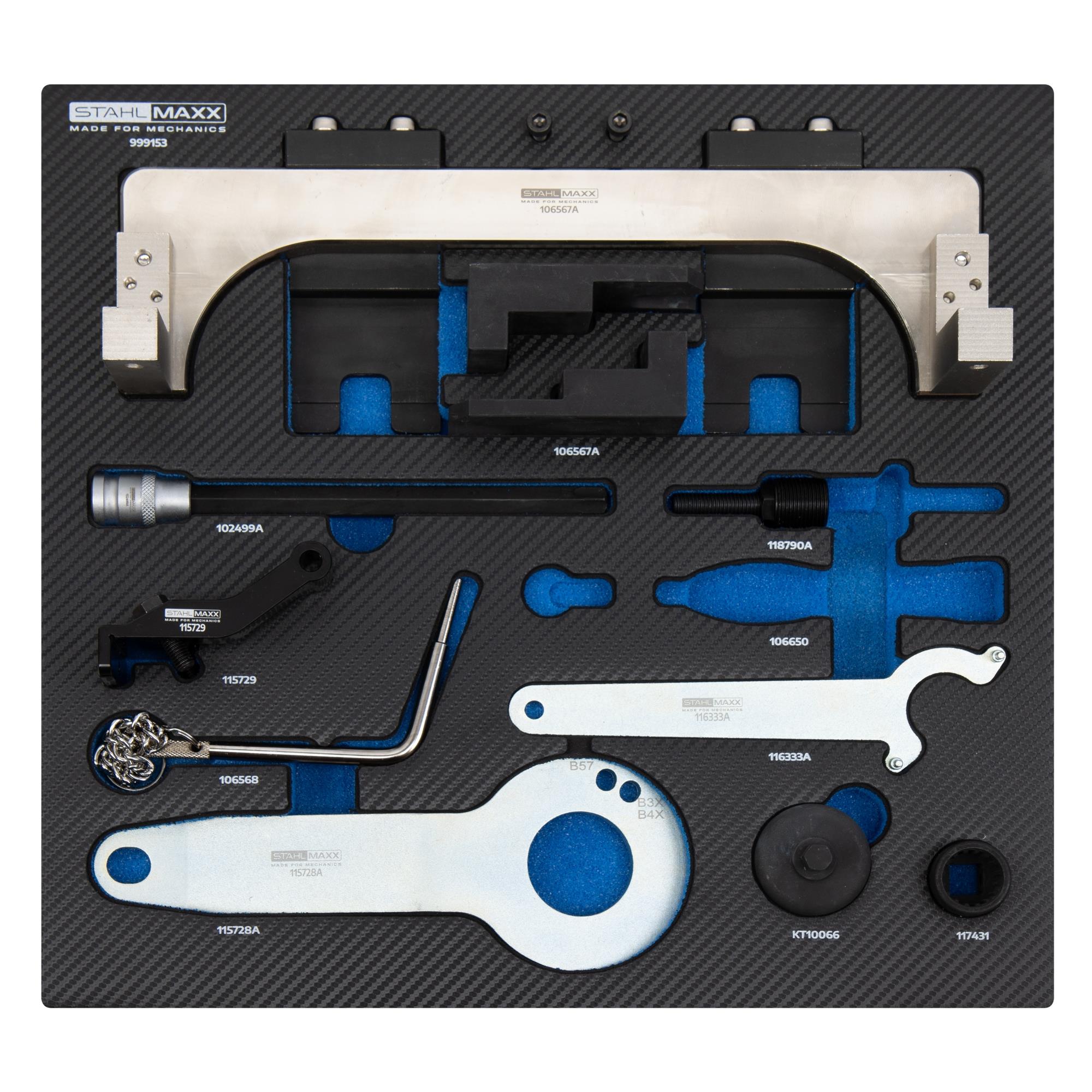

Lieferumfang:
1 x Art.-Nr. 106567A Nockenwelleneinstellwerkzeug, zu verw. wie BMW / Mini 8330 2358122, 8330 2456372
1 x Art.-Nr. 115728A Kurbelwellenhaltewerkzeug BMW / Mini B32, B36, B37, B38, B47, B48, B57, B58, zu verw. wie 8330 2420824
1 x Art.-Nr. 106568 Kurbelwellenabsteckdorn, zu verw. wie 8330 2288380
1 x Art.-Nr. 115729 Adapterplatte Schwungradfixierdorn Automatik, zu verw. wie 8330 2365488
1 x Art.-Nr. 117431 Stecknuss für Vanos Verstelleinheit BMW B46 B48 Motor, zu verw. wie 8330 2450487
1 x Art.-Nr. 102499A Steckschlüssel Zylinderkopfschraube T60TX Lang, zu verw. wie BMW 118580 / 8330 0495747
1 x Art.-Nr. KT10066 Kurbelwellendrehwerkzeug, zu verw. wie BMW / Mini 116480 / 83300493380
1 x Art.-Nr. 118790A Kettenvorspanner, neue Ausführung, zu verw. wie BMW 119340
1 x Art.-Nr. 116333A Löseschlüssel für Aktuatoren der Nockenwellenverstellung, zu verw. wie 8330 2360895, 8330 2450487

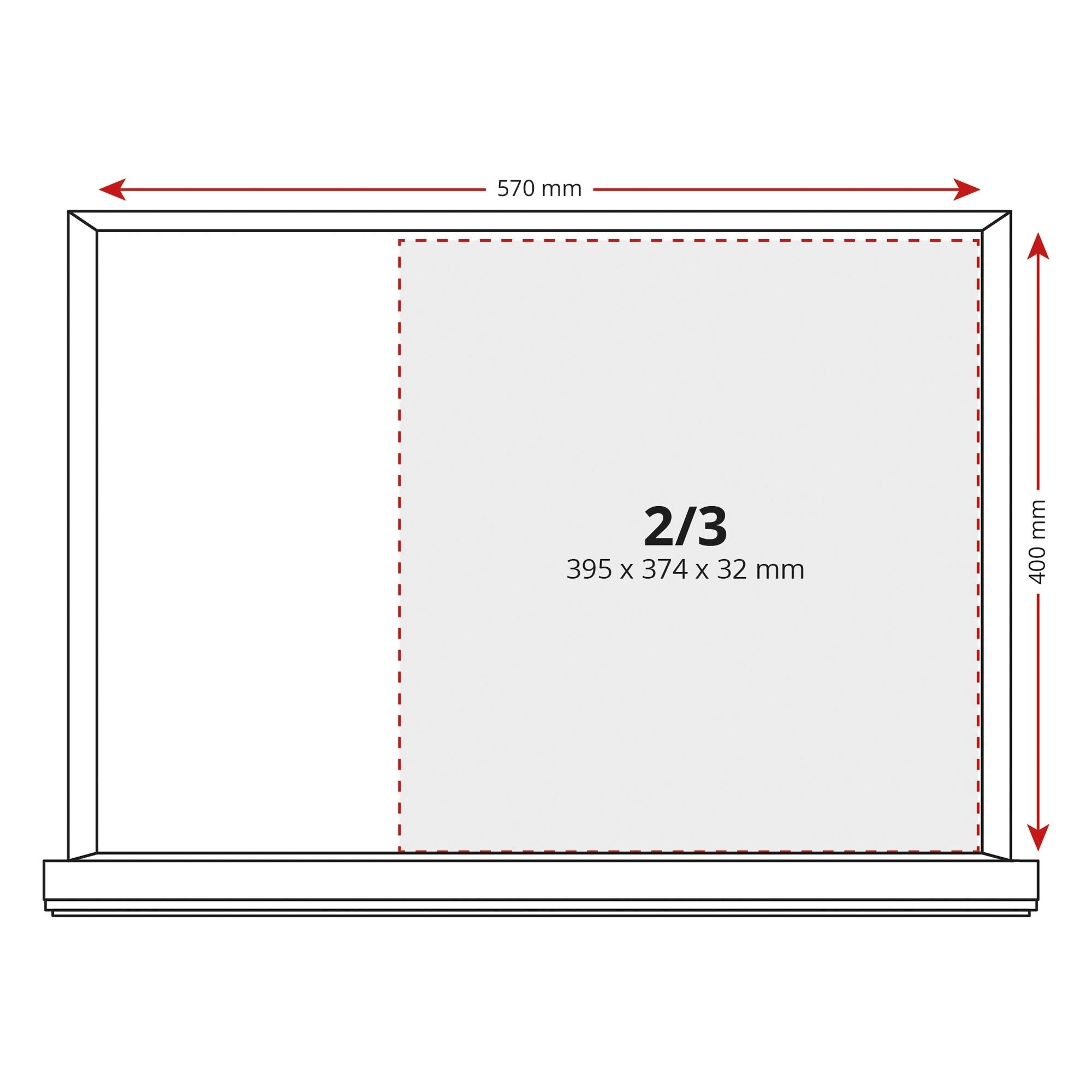

1 x Art.-Nr. 999153S Passform Schaumstoffeinlage 2/3 [395 x 374 x 32 mm (Länge x Breite x Höhe)]
1 x Art.-Nr. 122802 Koffer für Werkstattordnung
Wir empfehlen Ihnen, je nach Arbeitsablauf, folgende Werkzeuge:
Steuerkettenwechsel beider Steuerketten:
Art.-Nr. 116114 Schwungrad Haltewerkzeug, bei ausgebautem Getriebe, zu verw. wie BMW 119260
Art.-Nr. 118569 Vorspannwerkzeug für Steuerkette B48TU, zu verw. wie BMW 2455654
Zur Injektoren De- & Montage:
Art.-Nr. 116540 Injektoren De- & Montagewerkzeug B38, B48, zu verw. wie 2358417, 2358022
Art.-Nr. 116541 Injektoren Dichtring De- & Montagewerkzeug Gen 1, zu verw. wie 113190, 130280
Art.-Nr. 120736 Injektoren Dichtring De- & Montagewerkzeug Gen 2, zu verw. wie 2448401, 2452959
Art.-Nr. 120737 Injektoren Dichtring De- & Montagewerkzeug Gen 1+2, zu verw. wie 130190, 130280, 2448401, 2452959
zur Ausgleichswellen- & Ölpumpeneinstellung:
Art.-Nr. 121350 Ausgleichswellen-Werkzeug B37, B38, zu verw. wie 2288942, 2358646, 2288943
Art.-Nr. 121085 Ausgleichswellen-Demontagewerkzeug für BMW / Mini B46, B47, B48, wie 2361286, 2458114
Art.-Nr. 106414A Ausgleichswellen-Einstellwerkzeug B47, B48, N47, zu verw. wie 2288054, 118750
Schwingungsdämpfer De- & Montage (Getriebe eingebaut):
Art.-Nr. 118126 Schwungrad Gegenhalter B32, B36, B37, B38, B46, B47, B48, B57, B58, zu verw. wie 116130, 0496595
Nockenwellen und Zwischenhebel De- & Montage:
Art.-Nr. 116364 Valvetronic Verstellfederspanner B32, B36, B38, B46, B48, B58, zu verw. wie 2359088, 2359089
Zur Wellendichtring De- & Montage und Abdichtung:
Art.-Nr. 118703 Kartuschenpresse / Dosierpistole für Spezialkartuschen, zu verw. wie 2469803
Art.-Nr. 116623 KW-Dichtring Montagewerkzeug, getriebeseitig, B37 B57 N47 N57, zu verw. wie 118815, 0496137, 118810, 496132
Art.-Nr. 101180 KW-Dichtring Montagewerkzeug, zzgl. Adapter-Ring, getriebeseitig, zu verw. wie 119180, 0493881, 119182, 0494029, 119184, 0494031
Art.-Nr. 106579 Adapter-Ring KW-Dichtring, getriebeseitig, B36 B38 B46 B48 B58, zu verw. wie 2360215
Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
Diese Motorengeneration ist als 3-Zylinder (B32, B36, B38), als 4-Zylinder (B42, B46, B48) oder auch 6-Zylinder (B58) in vielen Modellen verbaut.
Alle Komponenten sind aus hochwertigem Material, speziell nach dem OEM Werkzeug gefertigt, was eine unproblematische und professionelle Reparatur erst möglich macht.
Achten Sie auf Besonderheiten im Reparaturleitfaden:
z. B. benötigt diese Motorengeneration "Technische Überholung / TU (B48TU)" einen Steuerkettenvorspanner (Art.-Nr. 118569, siehe Zusatzwerkzeug). Die Vorversionen werden mit einem neuen OE-Kettenspanner vorgespannt.
Achten Sie je nach Reparaturumfang auf die Hinweise in den jeweiligen, unten aufgeführten, Zusatzwerkzeugen.
Vorgehensweise Steuerzeiten prüfen / Steuerzeiten einstellen:
(Referenz G31 530Li B48B20B Motor)
Injektoren ausbauen. Die Injektoren müssen mit Spezialwerkzeug demontiert und neu abgedichtet werden.
Bei Fahrzeugen mit Automatikgetriebe:
- Starter demontieren
- den Halter für Schwungradblockierung neben der Ölwanne montieren
- Absteckdorn bis Maß 66 mm in die Bohrung einführen, evtl. Markierung setzen
- Absteckdorn 56 mm in die Bohrung einführen, evtl. Markierung setzen

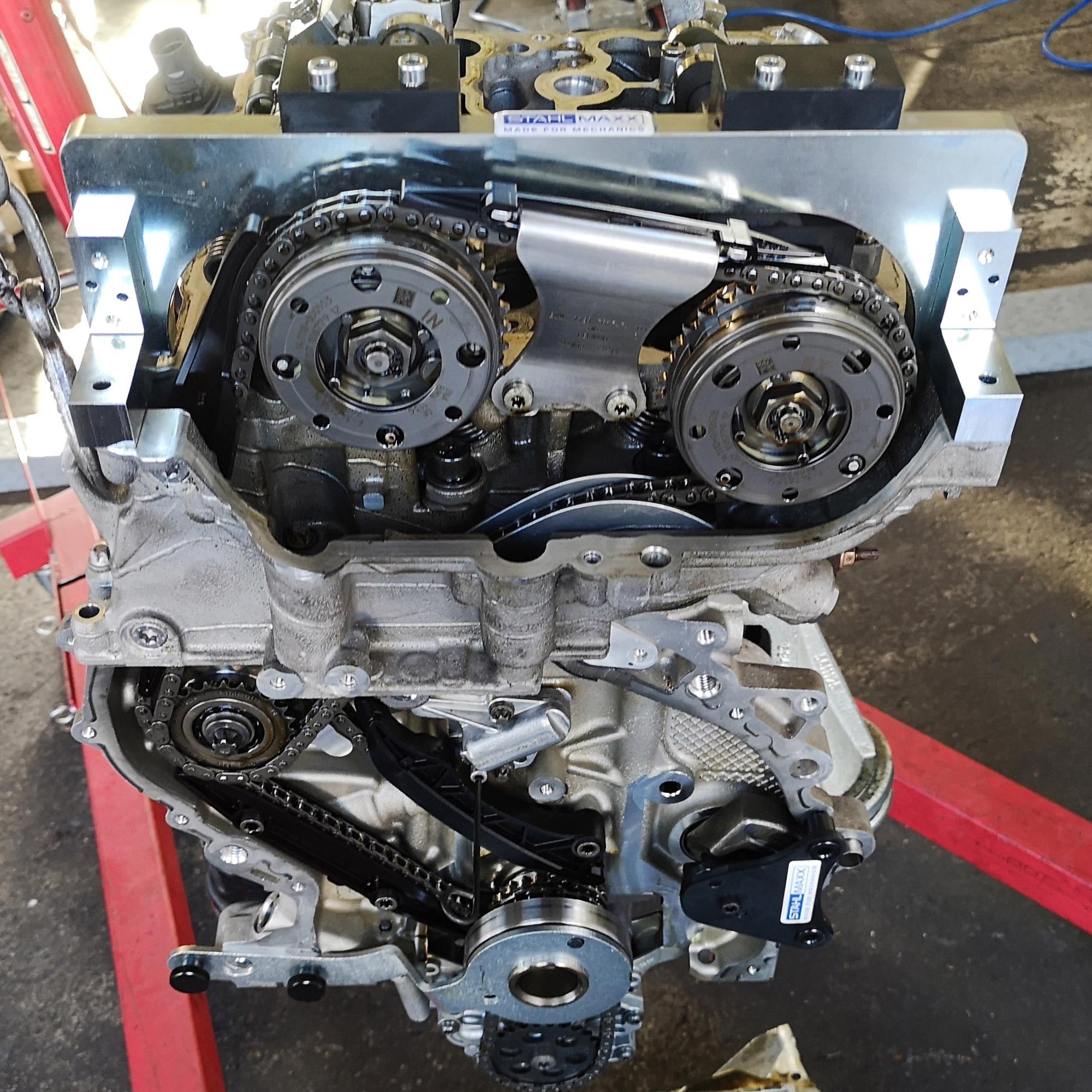

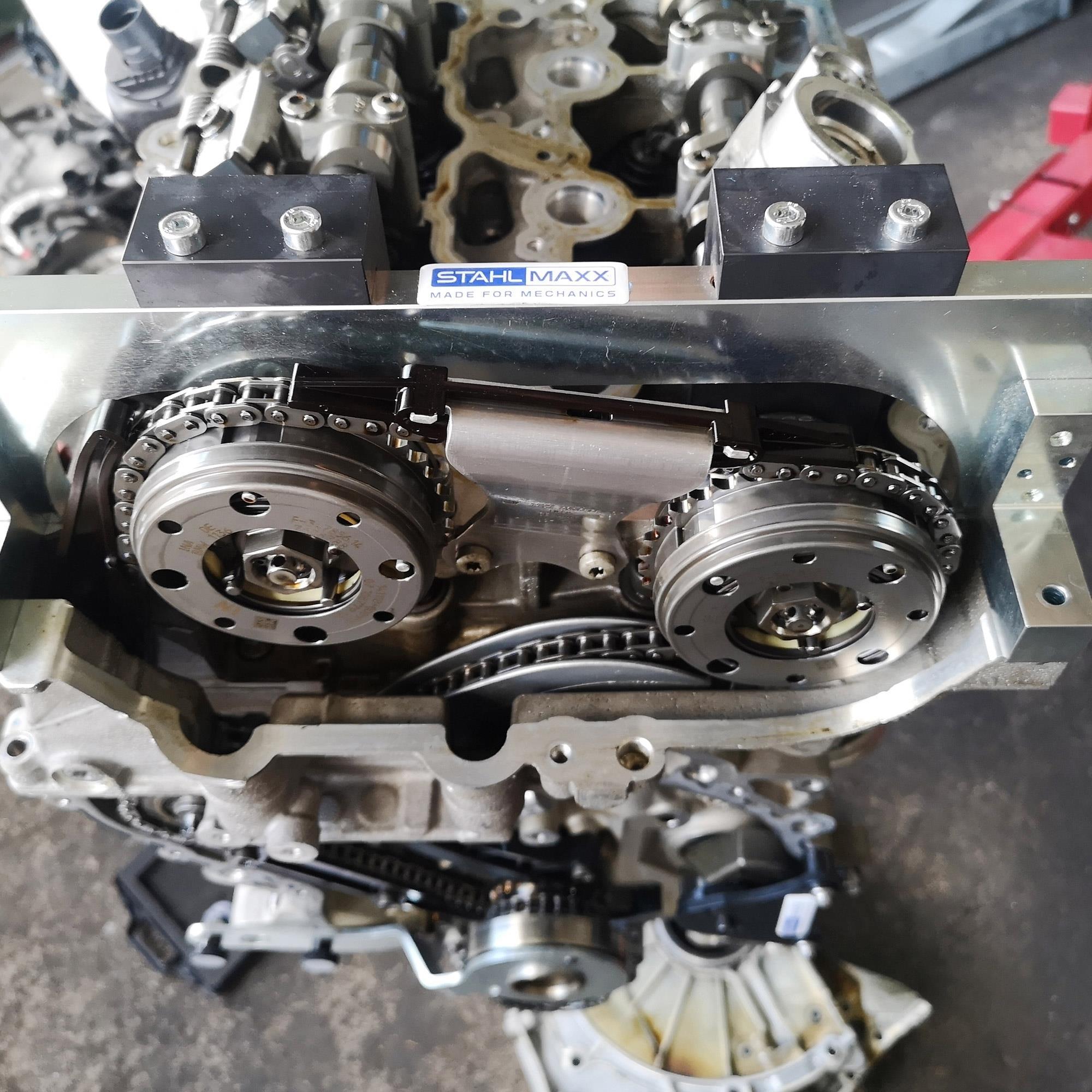

- Nockenwellenfixierwerkzeuge anbringen, die Werks-QR-Codes müssen von oben zu lesen sein
- Vanos-Zentralventile lösen. Es gibt 2 Varianten: Spezialsteckschlüssel der Variante 1 ist im Lieferumfang enthalten, Variante 2 ist ein Standard 6-Kant
- Nockenwellenversteller ausbauen (diese dürfen nicht vertauscht werden)
- Motor ausbauen, Schwungrad abbauen
- Zylinderkopf abbauen, lt. Herstellervorgabe
- Ölpumpe ausbauen
- Steuergehäusedeckel hinten abbauen
Da für die Grundeinstellung kein Schwungrad montiert ist, muss Art.-Nr. 115728A (wie 8330 2420824, 8330 2357904) verwendet werden. Dieser ist im Lieferumfang enthalten.
passend für folgende Motorcodes:
BMW / Mini: B32, B36, B38, B42, B46, B48, B58, passend auch für Motorcodeendung A,B,C,D und TU (Technische Überholung)
Lieferumfang:
1 x Art.-Nr. 106567A Nockenwelleneinstellwerkzeug, zu verw. wie BMW / Mini 8330 2358122, 8330 2456372
1 x Art.-Nr. 115728A Kurbelwellenhaltewerkzeug BMW / Mini B32, B36, B37, B38, B47, B48, B57, B58, zu verw. wie 8330 2420824
1 x Art.-Nr. 106568 Kurbelwellenabsteckdorn, zu verw. wie 8330 2288380
1 x Art.-Nr. 115729 Adapterplatte Schwungradfixierdorn Automatik, zu verw. wie 8330 2365488
1 x Art.-Nr. 117431 Stecknuss für Vanos Verstelleinheit BMW B46 B48 Motor, zu verw. wie 8330 2450487
1 x Art.-Nr. 102499A Steckschlüssel Zylinderkopfschraube T60TX Lang, zu verw. wie BMW 118580 / 8330 0495747
1 x Art.-Nr. KT10066 Kurbelwellendrehwerkzeug, zu verw. wie BMW / Mini 116480 / 83300493380
1 x Art.-Nr. 118790A Kettenvorspanner, neue Ausführung, zu verw. wie BMW 119340
1 x Art.-Nr. 116333A Löseschlüssel für Aktuatoren der Nockenwellenverstellung, zu verw. wie 8330 2360895, 8330 2450487
1 x Art.-Nr. 999153S Passform Schaumstoffeinlage 2/3 [395 x 374 x 32 mm (Länge x Breite x Höhe)]
1 x Art.-Nr. 122802 Koffer für Werkstattordnung
Wir empfehlen Ihnen, je nach Arbeitsablauf, folgende Werkzeuge:
Steuerkettenwechsel beider Steuerketten:
Art.-Nr. 116114 Schwungrad Haltewerkzeug, bei ausgebautem Getriebe, zu verw. wie BMW 119260
Art.-Nr. 118569 Vorspannwerkzeug für Steuerkette B48TU, zu verw. wie BMW 2455654
Zur Injektoren De- & Montage:
Art.-Nr. 116540 Injektoren De- & Montagewerkzeug B38, B48, zu verw. wie 2358417, 2358022
Art.-Nr. 116541 Injektoren Dichtring De- & Montagewerkzeug Gen 1, zu verw. wie 113190, 130280
Art.-Nr. 120736 Injektoren Dichtring De- & Montagewerkzeug Gen 2, zu verw. wie 2448401, 2452959
Art.-Nr. 120737 Injektoren Dichtring De- & Montagewerkzeug Gen 1+2, zu verw. wie 130190, 130280, 2448401, 2452959
zur Ausgleichswellen- & Ölpumpeneinstellung:
Art.-Nr. 121350 Ausgleichswellen-Werkzeug B37, B38, zu verw. wie 2288942, 2358646, 2288943
Art.-Nr. 121085 Ausgleichswellen-Demontagewerkzeug für BMW / Mini B46, B47, B48, wie 2361286, 2458114
Art.-Nr. 106414A Ausgleichswellen-Einstellwerkzeug B47, B48, N47, zu verw. wie 2288054, 118750
Schwingungsdämpfer De- & Montage (Getriebe eingebaut):
Art.-Nr. 118126 Schwungrad Gegenhalter B32, B36, B37, B38, B46, B47, B48, B57, B58, zu verw. wie 116130, 0496595
Nockenwellen und Zwischenhebel De- & Montage:
Art.-Nr. 116364 Valvetronic Verstellfederspanner B32, B36, B38, B46, B48, B58, zu verw. wie 2359088, 2359089
Zur Wellendichtring De- & Montage und Abdichtung:
Art.-Nr. 118703 Kartuschenpresse / Dosierpistole für Spezialkartuschen, zu verw. wie 2469803
Art.-Nr. 116623 KW-Dichtring Montagewerkzeug, getriebeseitig, B37 B57 N47 N57, zu verw. wie 118815, 0496137, 118810, 496132
Art.-Nr. 101180 KW-Dichtring Montagewerkzeug, zzgl. Adapter-Ring, getriebeseitig, zu verw. wie 119180, 0493881, 119182, 0494029, 119184, 0494031
Art.-Nr. 106579 Adapter-Ring KW-Dichtring, getriebeseitig, B36 B38 B46 B48 B58, zu verw. wie 2360215
Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
Technische Daten
Für Hersteller: | BMW |
Motorcode: | B32S15A, B36A15A, B38A12A, B38A15A, B38A15C, B38A15F, B38A15MO, B38B15A, B38K15A, B42S20A, B46A20A, B46A20B, B46B20B, B48A20A, B48A20B, B48A20C, B48A20E, B48A20F, B48B16A, B48B20A, B48B20B, B58B30A, B58B30B, B58B30C, B58H, GC1, IA1, JA1 |
Set/Einzelartikel: | Artikelset |
Vergleichsnummern zu "Steuerzeiten Einstellwerkzeug, Steuerkette, für BMW, Mini B32, B36, B38, B42, B46, B48, B58"
116480, 118580, 83300493380, 83300495747, 83302288380, 83302358122, 83302360895, 83302365488, 83302420824, 83302450487, 83302455654, 83302456372
