Steuerzeitenwerkzeug für BMW V8, V12 – N63, S63, N74 mit Steuerkette

Spezialwerkzeugsatz zum Einstellen der Steuerzeiten an der Motorengeneration N63, S63 und N74 von BMW, Alpina, Wiesmann und Rolls-Royce mit 4.4, 6.0, 6.6 und 6.8 L V8- und V12-Benzinmotoren.
Es sind zur Kontrolle der Nockenwellen und Kurbelwellen Position, benötigten Werkzeuge enthalten. Der Steuerkettentrieb und der Einstellvorgang ist auf Bank 1 und Bank 2 identisch, der Einstellvorgang wird für jede Bank einzeln vorgenommen.
Sichere und Praktische Aufbewahrung der Spezialwerkzeuge in einer hochwertigen Passform – Schaumstoffeinlage.

passend für folgende Motorcodes:
N63B44A, S63B44A, N74B60A, N74B66A, N74B66B, N74B66C, N74B68A

Hinweis:
Beachten Sie die Zusatzwerkzeuge zur Vorspannung der Steuerkette, dieses ist dem Vollsatz aber enthalten. Für Generation II N63, S63 Motoren ab 2012 mit Motorcode N63B44B, N63B44C, N63B44D, S63B44B benötigen Sie Art.-Nr. 116507.

zu verwenden wie:
115120, 118090, 118570, 119190, 119890, 119891, 119892, 119893, 119894, 83300496359, 83300496365, 83300496366, 83300496379, 8300496380, 8330049381, 83300496382

Vorgehensweise:

• Eine korrekte Kontrolle der Steuerzeiten ist nur mit Vorspannwerkzeug (auf 0,6 Nm mit Art.-Nr. 106650) zu erreichen.
• Zum Ausbau des Kettenspanners muss der Motor, 90 Grad gegen die Motordrehrichtung, gedreht werden.
• Die Steuerkette am Kettenspanner wird beim Rückwärtsdrehen zur Zugseite gedrückt. Wenn der Kettenspanner eingefahren ist, diesen mit Dorn Art.-Nr. 101259 arretieren.
• Motor nicht ohne Kettenspanner / oder Spezialwerkzeug, Art-Nr. 102007, drehen.
• Ein Arretieren und somit ein Überprüfen der Nockenwellenversteller ist zwingend notwendig. Hierfür die Nockenwellen am Sechskant, mit aufgelegter Kette, nach links bis zum Anschlag drehen. Sollten sich die Nockenwellenversteller nicht arretieren lassen, sind diese vor dem Einstellen der Steuerzeiten zu ersetzen.

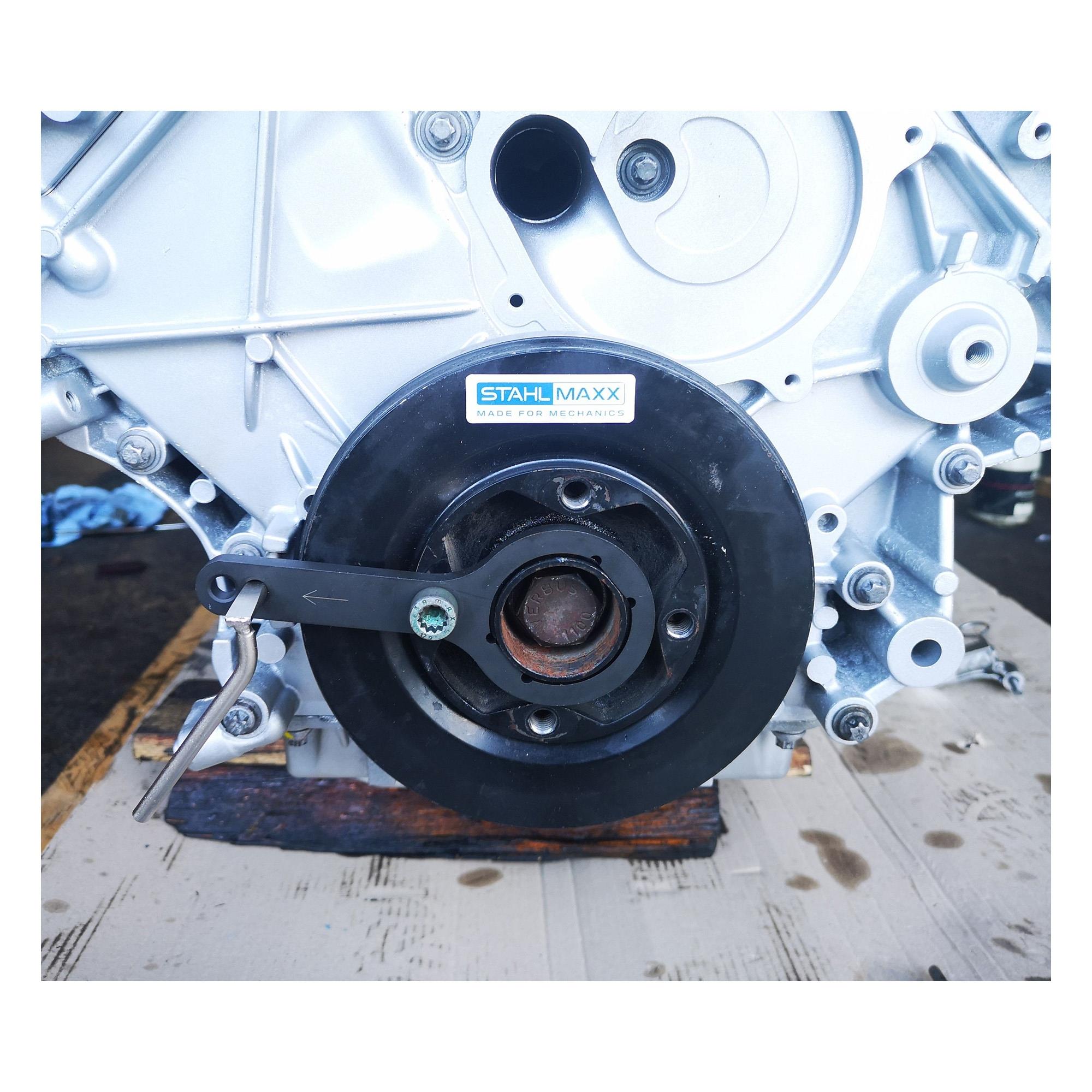

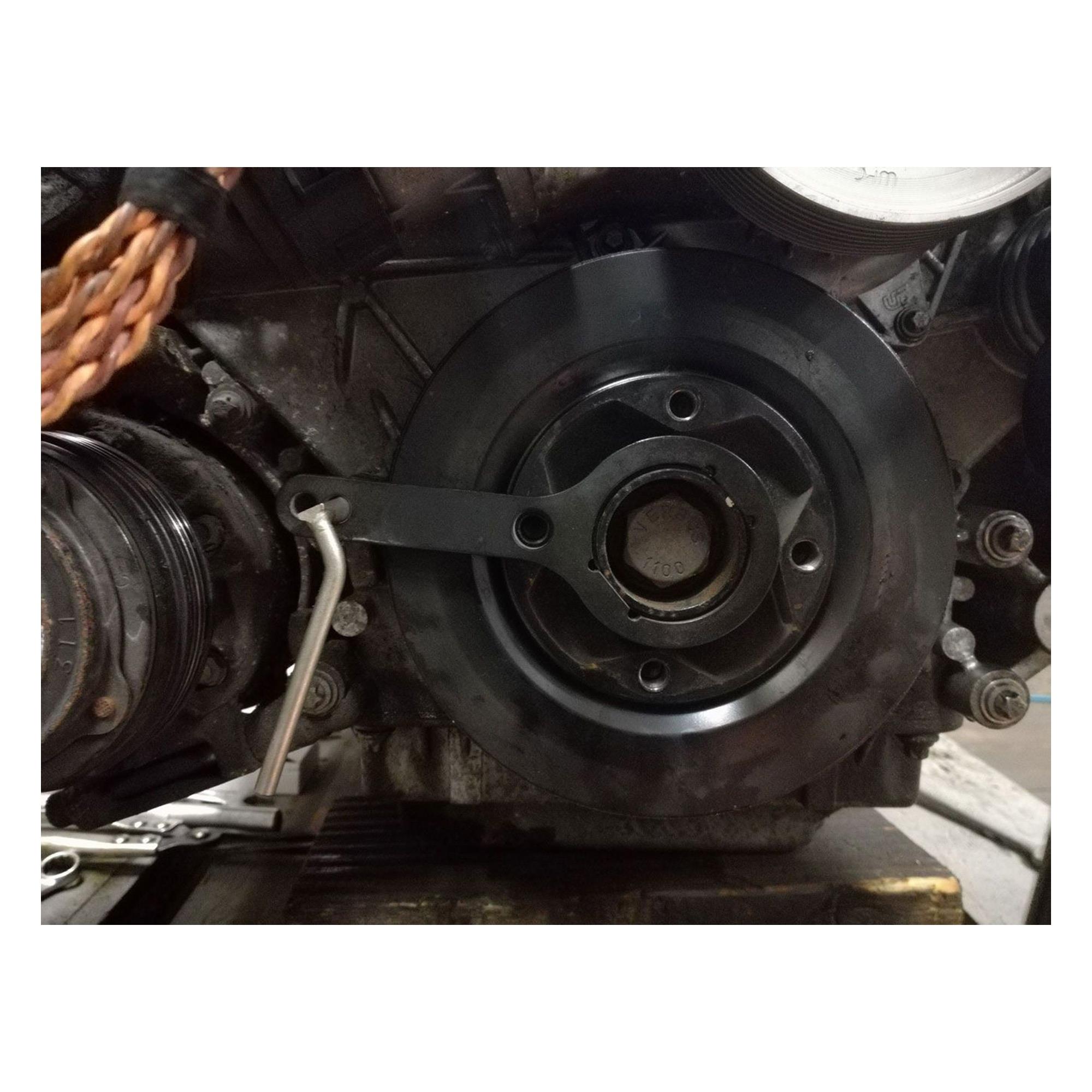

• Schwingungsdämpfer mit Arretierwerkzeug Art.-Nr. 121089 und -dorn Art.Nr. 116738 auf 150 Grad vor OT fixieren.
• Bund der Nockenwellenversteller-Zentralschrauben auf der Unterseite / Anlagefläche mit Kupferpaste bestreichen.

Achtung:
Riemenscheibe ist bei manchen Motoren vorgespannt (Elastomerriemen), während des Drehvorgangs bei gelockerten Schrauben entspannt sich die Riemenscheibe schlagartig!

ggf. benötigte Anzugsdrehmomente:
(Referenz BMW X6, S63B44A V8 408KW/555PS, beachten Sie immer die Herstellervorgaben)

• Ölwanne oben: 25 Nm
• Ölwanne unten: 27 Nm
• Schwungrad / Mitnehmerblech: 105 Nm
• Zentralschraube Kurbelwellenriemenscheibe / -dämpfer: 100 Nm, 3 x 60 Grad
• Nockenwellenrad: 30 Nm + 90 Grad
• Nockenwellenlager / -gehäuse: 15 Nm
• Zylinderkopfhaube: 10 Nm
• Saugrohr an Zylinderkopf: M6 = 10 Nm, M7 = 15 Nm, M8 = 22 Nm

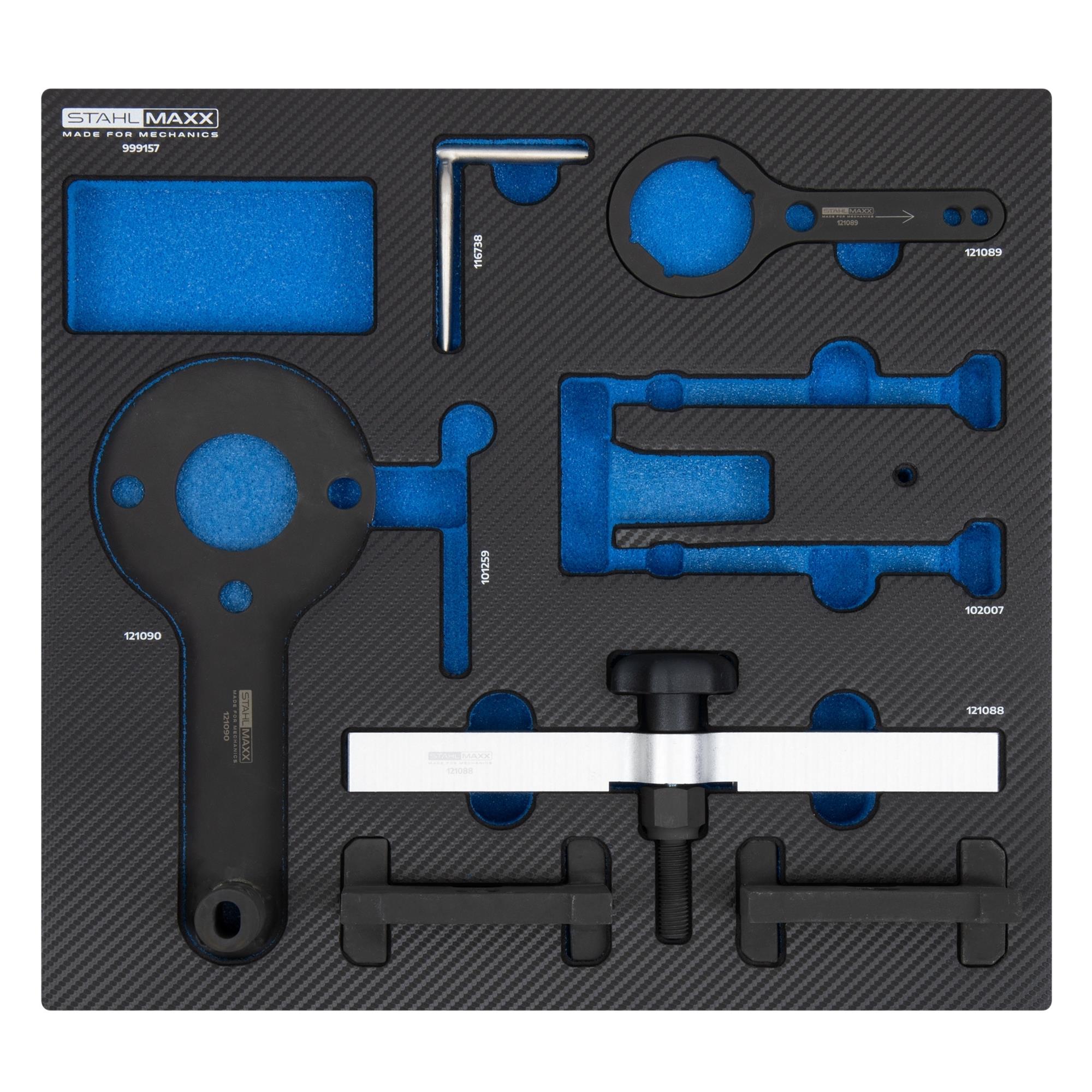

Lieferumfang:
1 x Art.-Nr. 116738 Fixierdorn für Kurbelwellenarretierung Riemenscheibe, zu verw. wie 119190, 115120, 83300493882

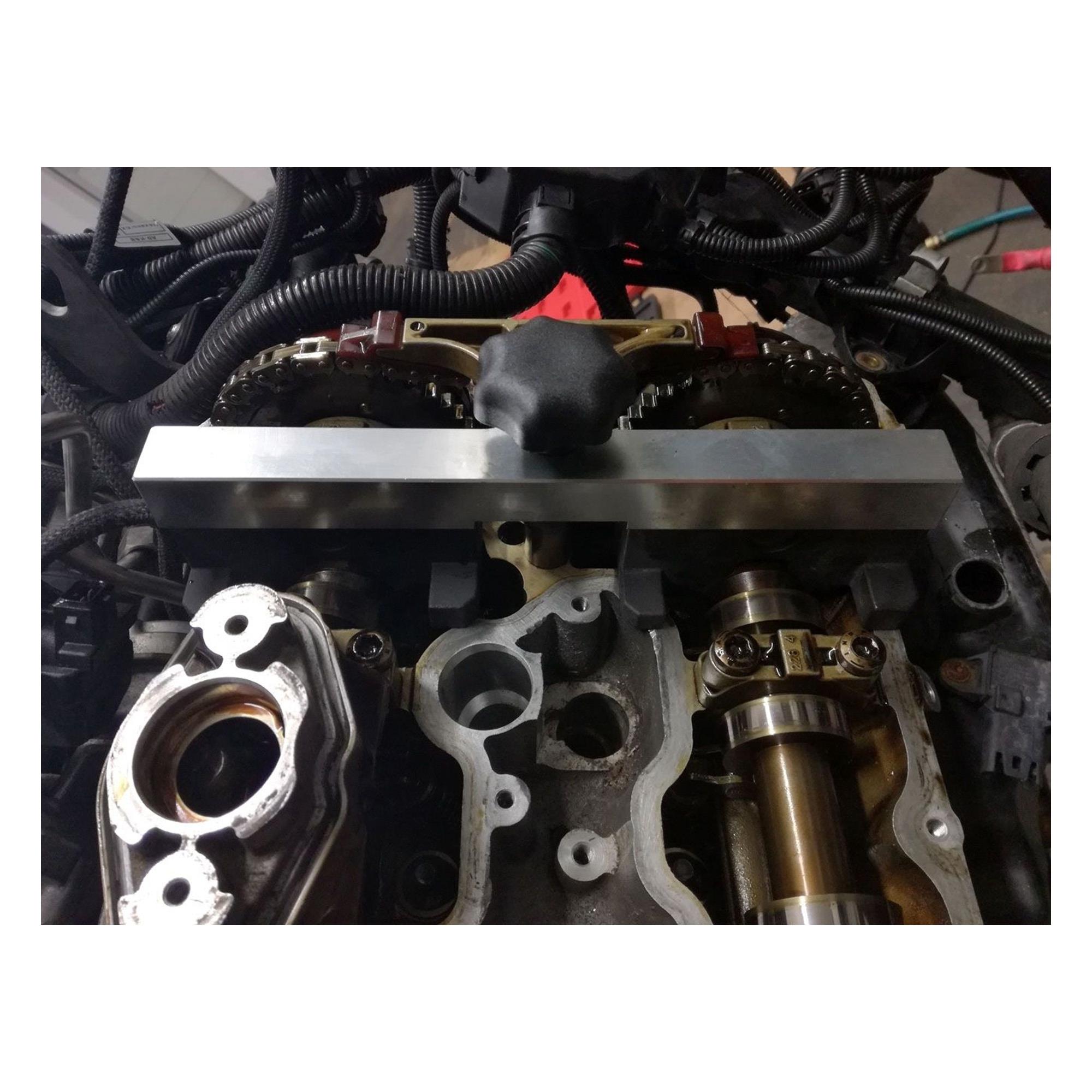

1 x Art.-Nr. 121088 Nockenwellen Arretierung für BMW N63, S63, N74, zu verw. wie 119890, 83300496359, 119891, 83300496379, 119892, 8300496380, 119893, 8330049381, 119894, 83300496382
1 x Art.-Nr. 121089 Kurbelwellen-Arretierung für BMW N63, S63, N74, zu verw. wie 118570, 83300496366

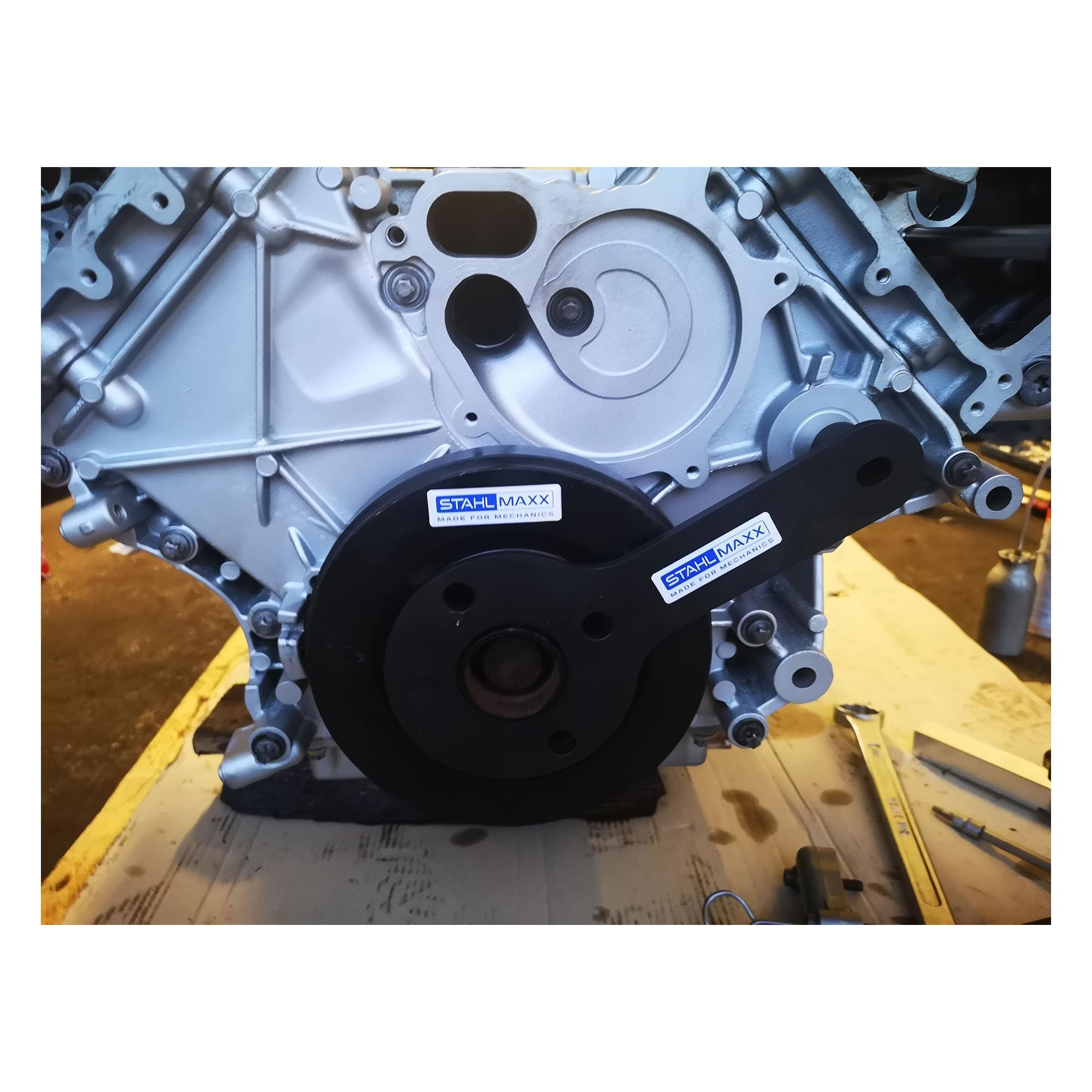

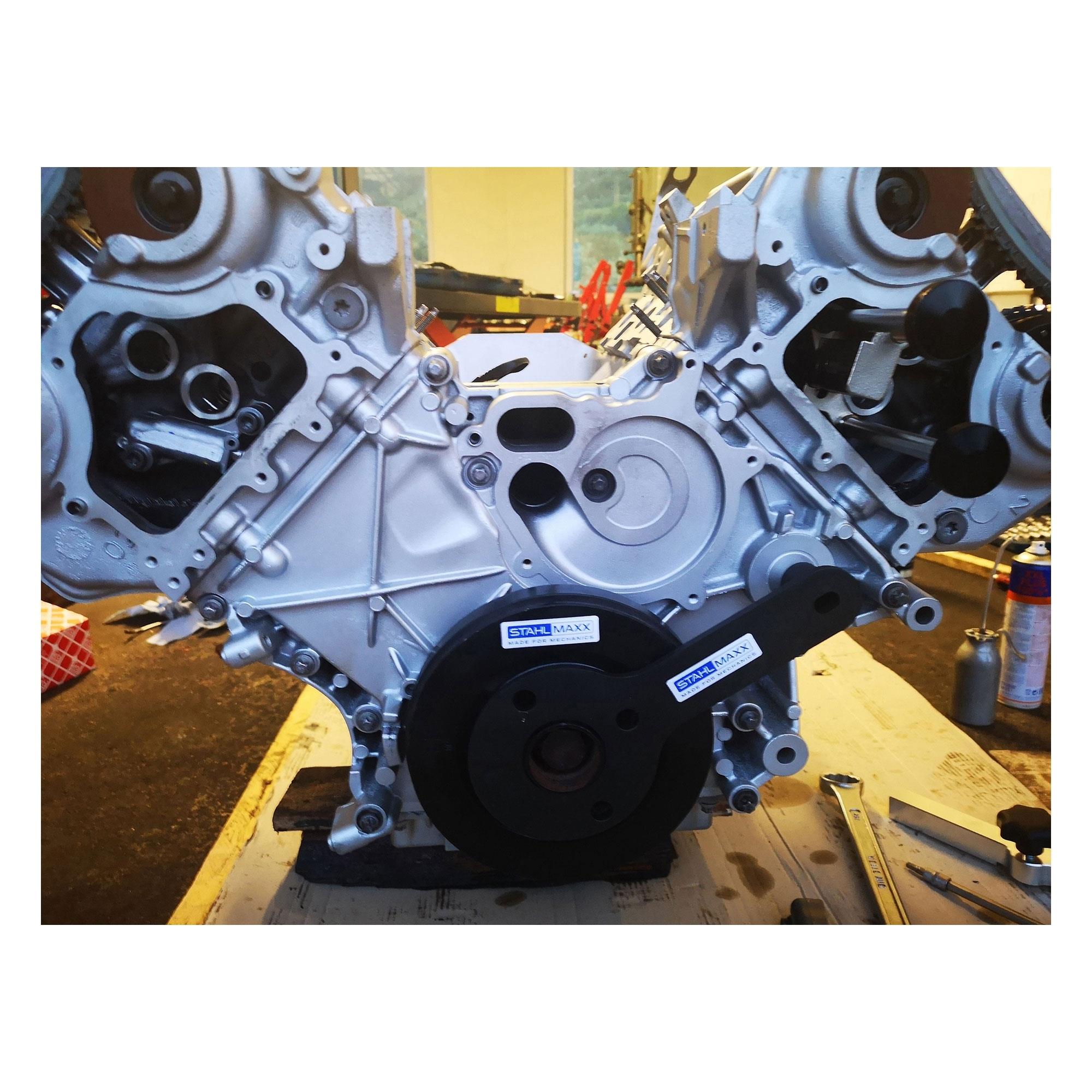

1 x Art.-Nr. 121090 Kurbelwellen-Gegenhalter für BMW N63, S63, N74, zu verw. wie 118090, 83300496365

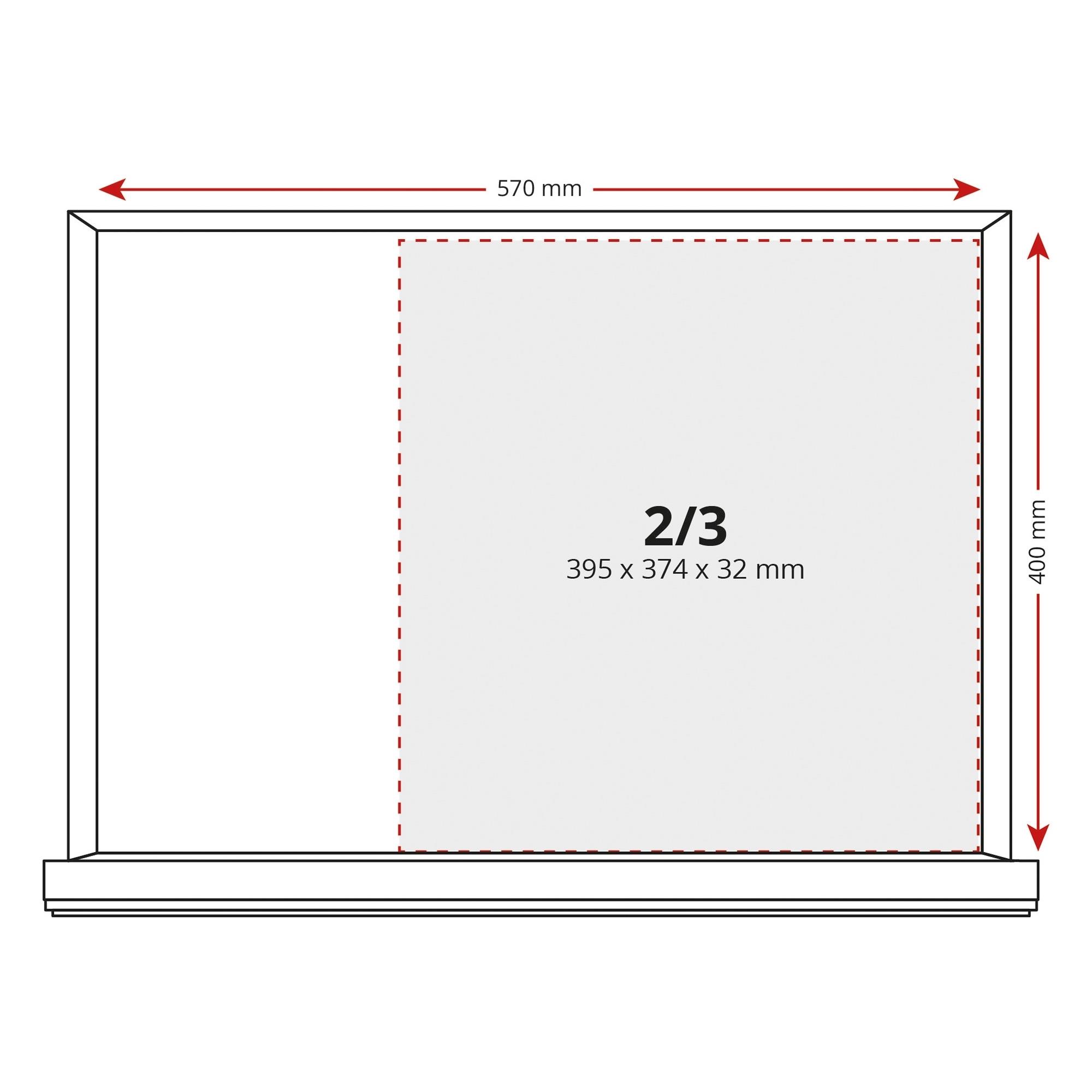

1 x Art.-Nr. 999157S Passform Schaumstoffeinlage 2/3 [395 x 374 x 32 mm (Länge x Breite x Höhe)]

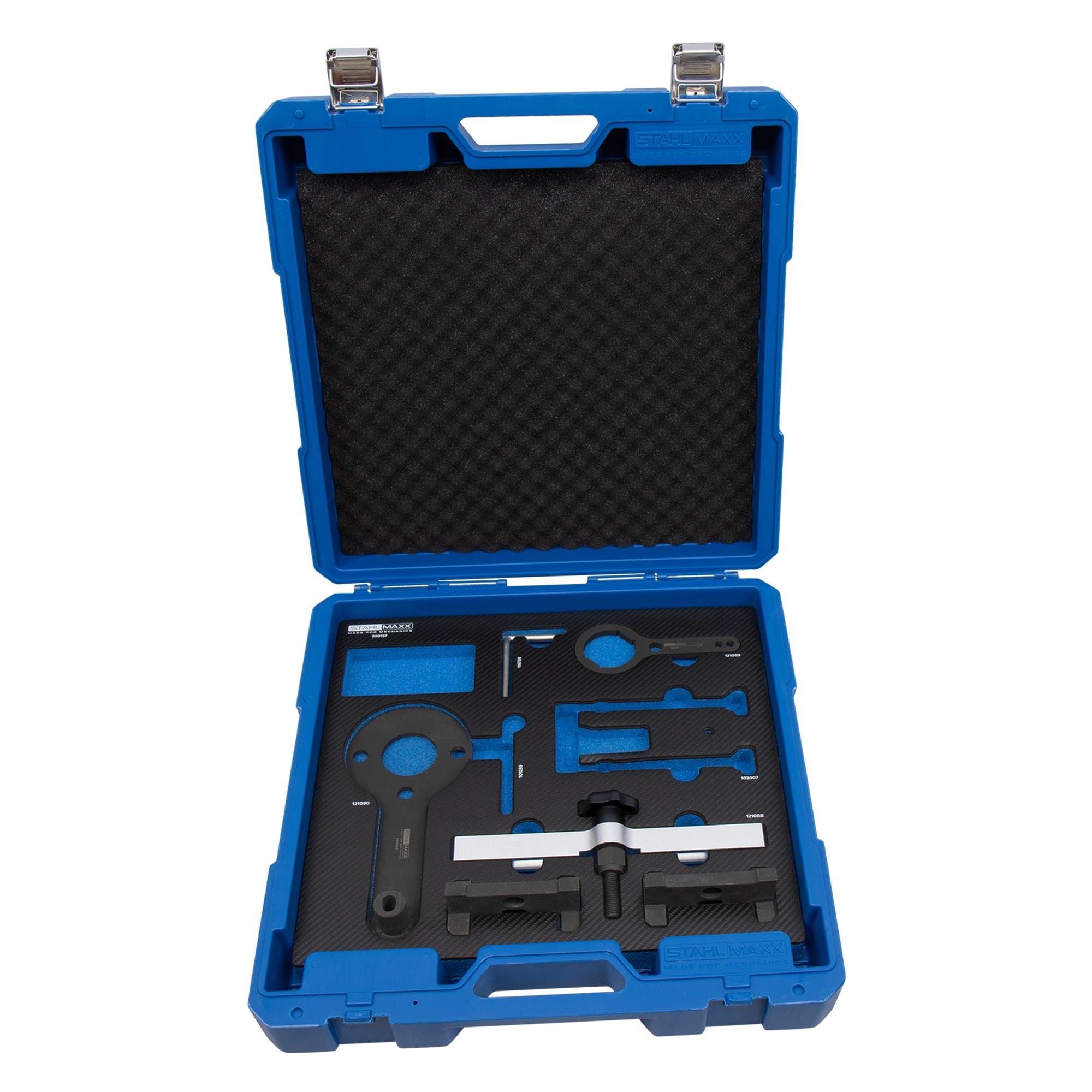

1 x Art.-Nr. 122802 Koffer für Werkstattordnung

Dieses Werkzeugset erhalten Sie auch ohne das Steuerketten-Vorspannwerkzeug und die Kettenspanner-Absteckstifte unter der Art.-Nr. 999157-1

Zusatzwerkzeug (nicht im Lieferumfang enthalten):

• Art.-Nr. 106650 Drehmomentschrauber 0,4–2 Nm, 1/4"-Antrieb
• Art.-Nr. 120737 Injektor-Dichtring De- und Montage Werkzeug, für Gen. 1+2 BMW Einspritzdüsen
• Art.-Nr. 106651A Abzieher für Steuerkettenräder Kurbelwelle
• Art.-Nr. 118901A 3/4"-Kraft-Knebel, 1000 mm lang, CrV, hochbelastbar bis 2500 Nm, schwenkbar

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ präzisionsgefertigte Spezialwerkzeuge
✔ inkl. Datenblatt mit Anwendungshinweisen und Zuordnungstabelle
✔ professionelle Aufbewahrung in Schaumeinlage


Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
