Steuerzeitenwerkzeug für Fiat, Citroen, Peugeot, Iveco F1A, F1C, 2.3, 3.0L Zahnriemen & Steuerkette

Professioneller Spezialwerkzeugsatz zur Einstellung der Steuerzeiten, an Motoren der F1A und F1C Baugruppe, verbaut bei Fiat, Citroen und Peugeot Fahrzeugen.
Diese Motoren wurden als 2,3 HDi, 2.3 JTD in der Baureihe F1A mit Zahnriemen, aber auch als 3,0 JTD, 3,0 HDi als F1C Version mit Steuerkettentrieb gebaut und finden sich in vielen Transportern und Nutzfahrzeugen wieder.

Hinweis:
Der hier angebotene Komplettsatz (Art.-Nr. 999164) enthält alle Spezialwerkzeuge der Varianten 1 und 2.
Bei Fahrzeugen mit Elastomer / Stretch-Keilrippenriemen empfehlen wir das Werkzeug Art.-Nr. 115148 oder als Sortiment die Art.-Nr. 115759.

Empfehlung F1A:
Der Austausch der Wasserpumpe macht einen Zahnriemenradabzieher für die Dieselhochdruckpumpe erforderlich. Der Artikel 22030A kann als Zusatzwerkzeug in die Schaumeinlage integriert werden.

Empfehlung F1C:

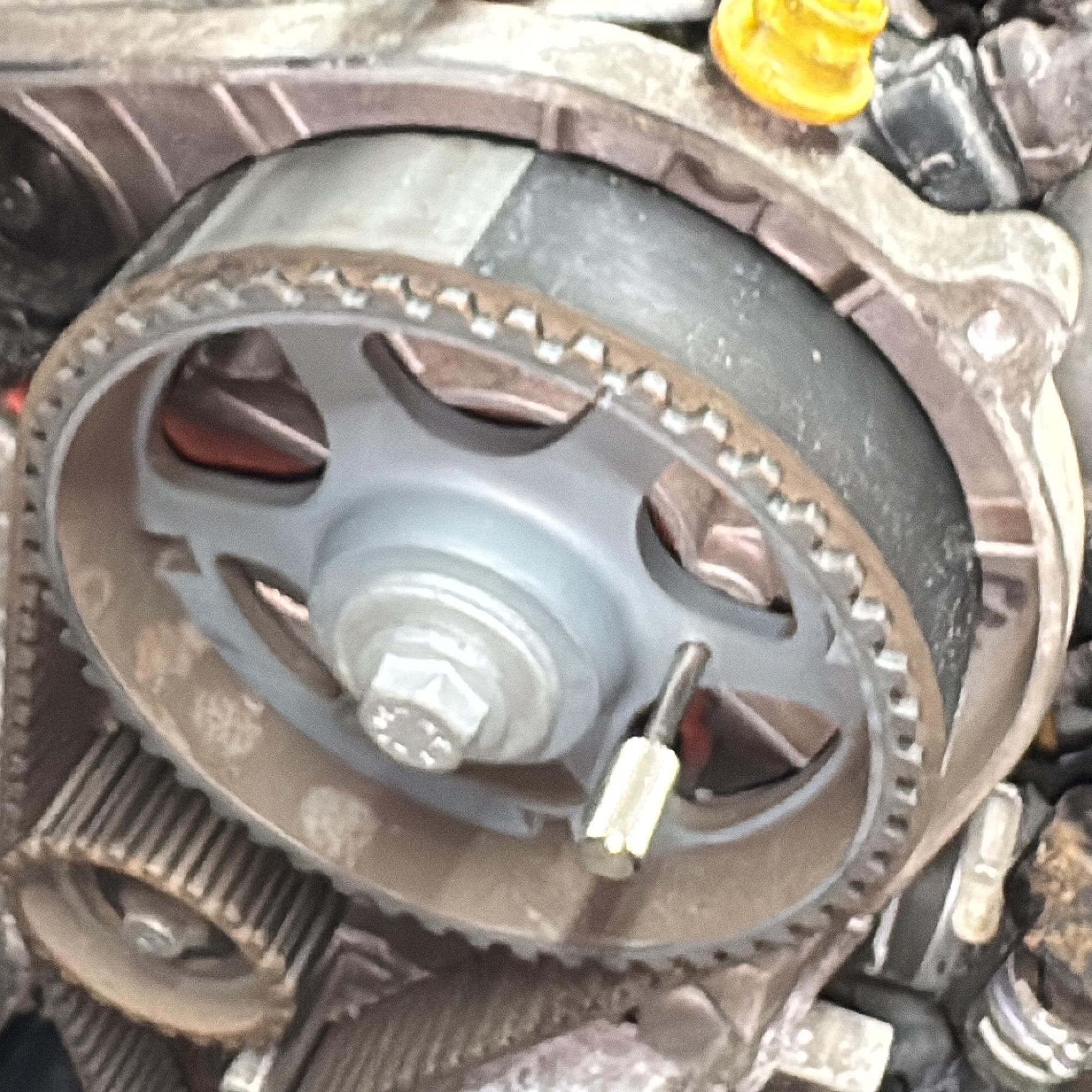

Bei Steuerkettenmotoren werden beide Steuerketten über den Hochdruckpumpenantrieb umgelegt. Dieses Zwischenrad muss, wie alle Kettenräder zur Steuerzeiteneinstellung, gelöst werden. Hierfür kann ein passender Schlüssel zum Gegenhalten genutzt werden. Ein Halten der Nockenwellenräder erfolgt durch die Einsteckstifte im Ventildeckel.
Für das Servopumpen-Ritzel ist ein Haltewerkzeug (Art.-Nr. 106335) erforderlich. Dieses ist im Komplettsatz oder Variante 2 enthalten.
Zum Lösen der Zentralschraube der Kurbelwelle eignet sich der Schwungradhalter Art.-Nr. 50017.

passend für folgende Motorcodes:
mit Zahnriemen:
2,3 D / 2,3 JTD:
F1AE0418A, F1AE0481B, F1AE0481C, F1AE0481D, F1AE0481E, F1AE0481F, F1AE0481G, F1AE0481H, F1AE0481N, F1AE0481R, F1AE0481U, F1AE0481V, F1AE3481A, F1AE3481B, F1AE3481C, F1AE3481D, F1AE3481E, F1AE3481G, F1AGL411A, F1AGL411B, F1AGL411C, F1AGL411D, F1AGL411G, F1AGL411H, F1AGL411J, F1AGL411M, F1AGL411N, F1AGL411R, F1AGL411U, F1AGL411X, F1AGL4111, F1AGL4112, F1AGL4113, F1AGL4114

mit Steuerkette:
3,0 D / 3,0 JTD / 3,0 HDI:
F1CE0481A, F1CE0481B, F1CE0481D, F1CE0481E, F1CE0481F, F1CE0481H, F1CE0481L, F1CE0481P, F30DT, F30DTE, F1CE3481B, F1CE3481C, F1CE3481D, F1CE3481E, F1CE3481J, F1CE3481K, F1CE3481L, F1CE3481M, F1CE3481N

passend für folgende Fahrzeuge:
Citroen: Relay, Jumper
Fiat: Ducato
Iveco: Daily
Peugeot: Boxer
Fuso: 4P10

ggf. benötigte Anzugsdrehmomente:
(Referenz: F1CE0481D Fiat Ducato, 3,0D Multijet Steuerkettenmotor)
Zentralschraube Kurbelwelle: 350 Nm
Nockenwellenräder: 110 Nm
Hochdruckpumpenrad-, Zwischenradschraube: 110 Nm
Servopumpen-Kettenrad: 130 Nm
Kettenspanner: je 50 Nm
Spannschienen: 40 Nm
Gleitschienen 25 Nm

(Referenz: F1AE0481H Iveco Daily, 2,3 Multijet Zahnriemenmotor)
Schrauben Kurbelwellenriemenscheibe: 30 Nm
Nockenwellenrad: Nockenwellenende konisch: 90 Nm oder Nockenwellenende zylindrisch: 130 Nm
Umlenkrolle: 25 Nm
Spannrolle: 32 - 40 Nm

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ präzisionsgefertigte Spezialwerkzeuge
✔ inkl. Datenblatt mit Anwendungshinweisen und Zuordnungstabelle
✔ hochwertige Materialien
✔ professionelle Aufbewahrung in Schaumeinlage
✔ robuster Aufbewahrungskoffer

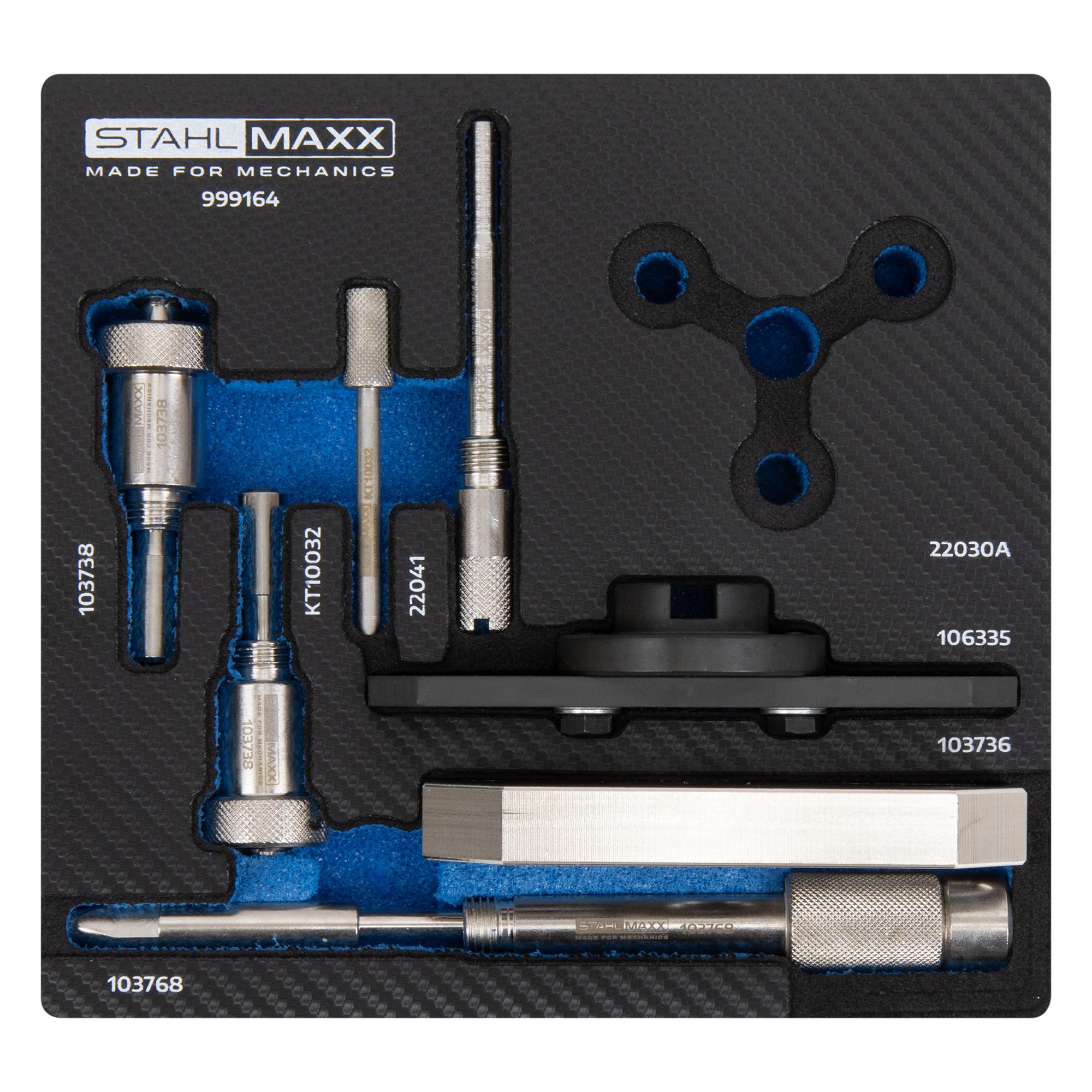

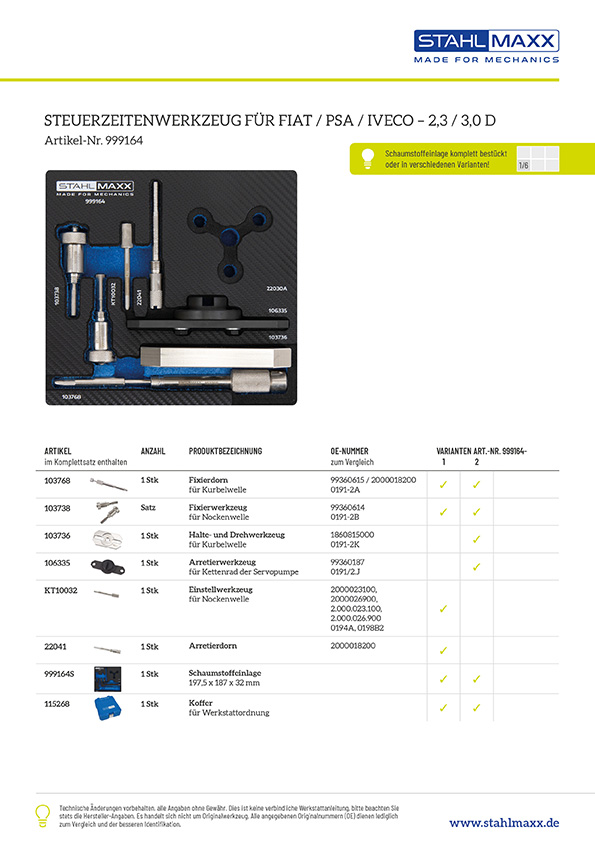

Lieferumfang:

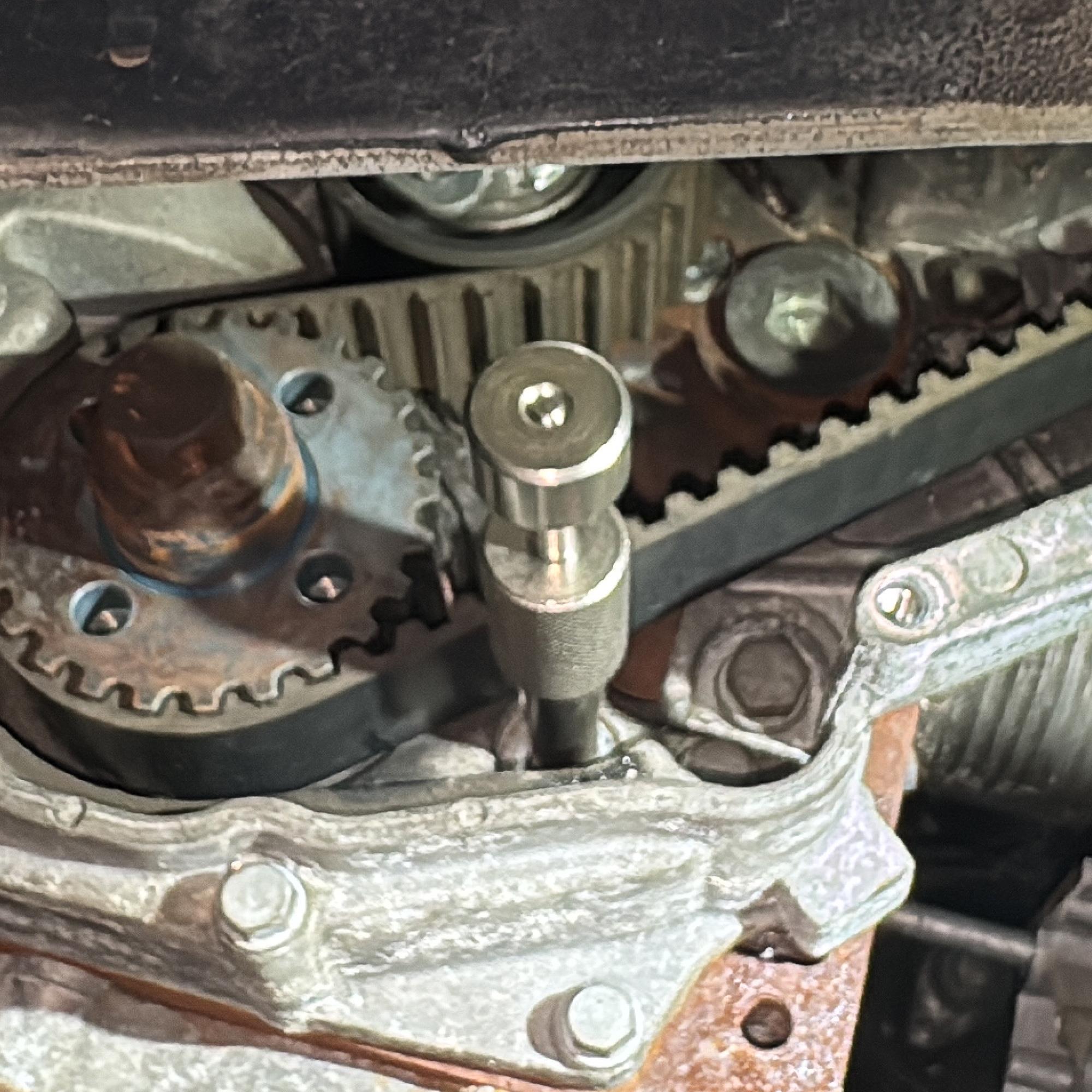

1 x Art.-Nr. 103768 Kurbelwellen Fixierdorn, zu verw. wie 2000018200, 0191-2A, 99360615, MH063969
1 x Art.-Nr. 103738 Nockenwellen Fixierwerkzeug, zu verw. wie 0191-2B, 99360614, MH063968
1 x Art.-Nr. 103736 Halte und Drehwerkzeug Kurbelwelle, zu verw. wie 1860815000, 0191-2K, 99360190
1 x Art.-Nr. 106335 Arretierwerkzeug zum Lösen des Kettenrades der Servopumpe, zu verw. wie 0191-2J, 99360187
1 x Art.-Nr. 22041 Absteckdorn Kurbelwelle, Ausgleichswelle, ab MJ 2006, zu verw. wie 2000018200, 99360615
1 x Art.-Nr. KT10032 Absteckstift Kurbelwelle, Nockenwelle, Einspritzpumpe, zu verw. wie 1860617000, 0194A, 0198B2, 99360608

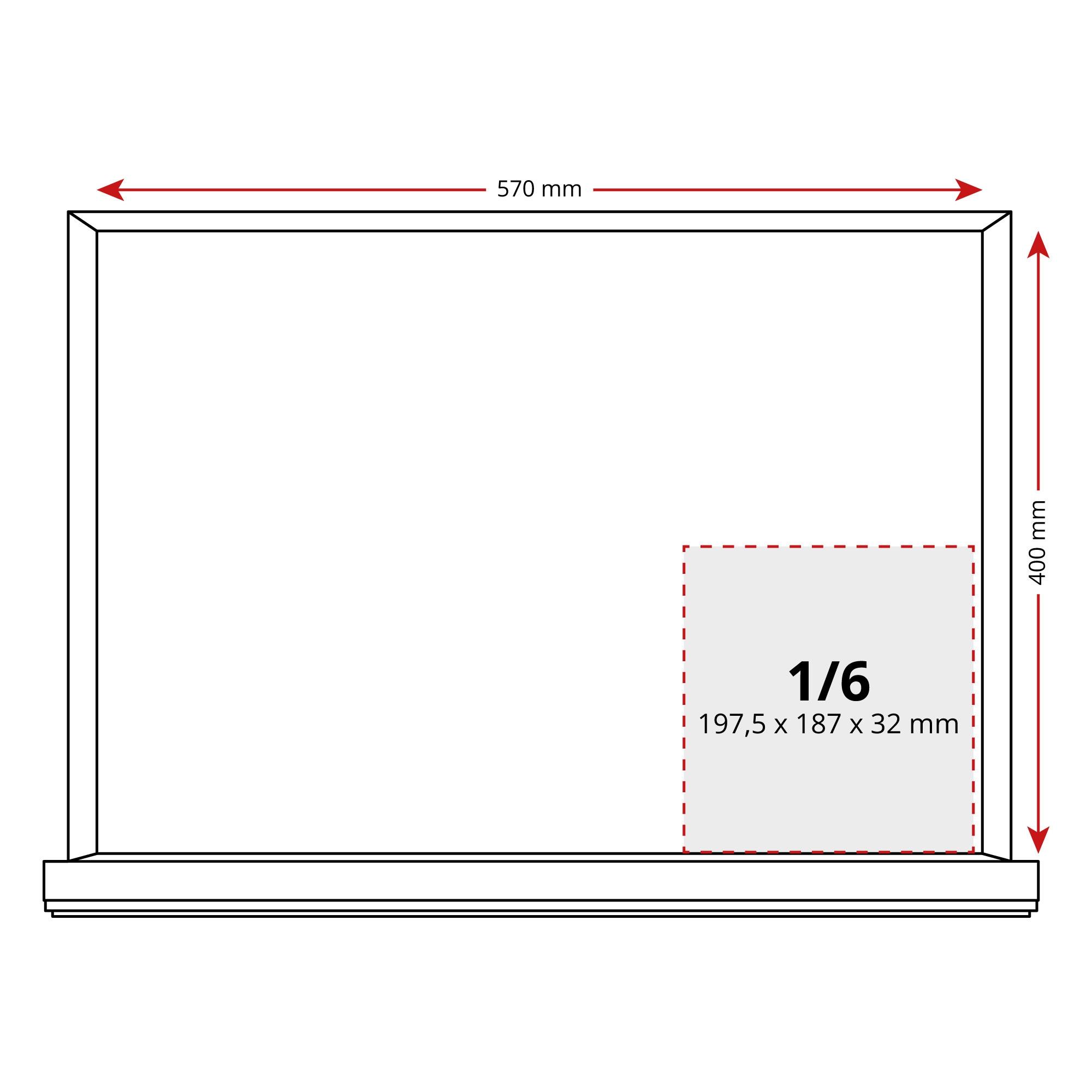

1 x Art.-Nr. 999164S Passform Schaumstoffeinlage 1/6 [187 x 197,5 x 32 mm (Länge x Breite x Höhe)]

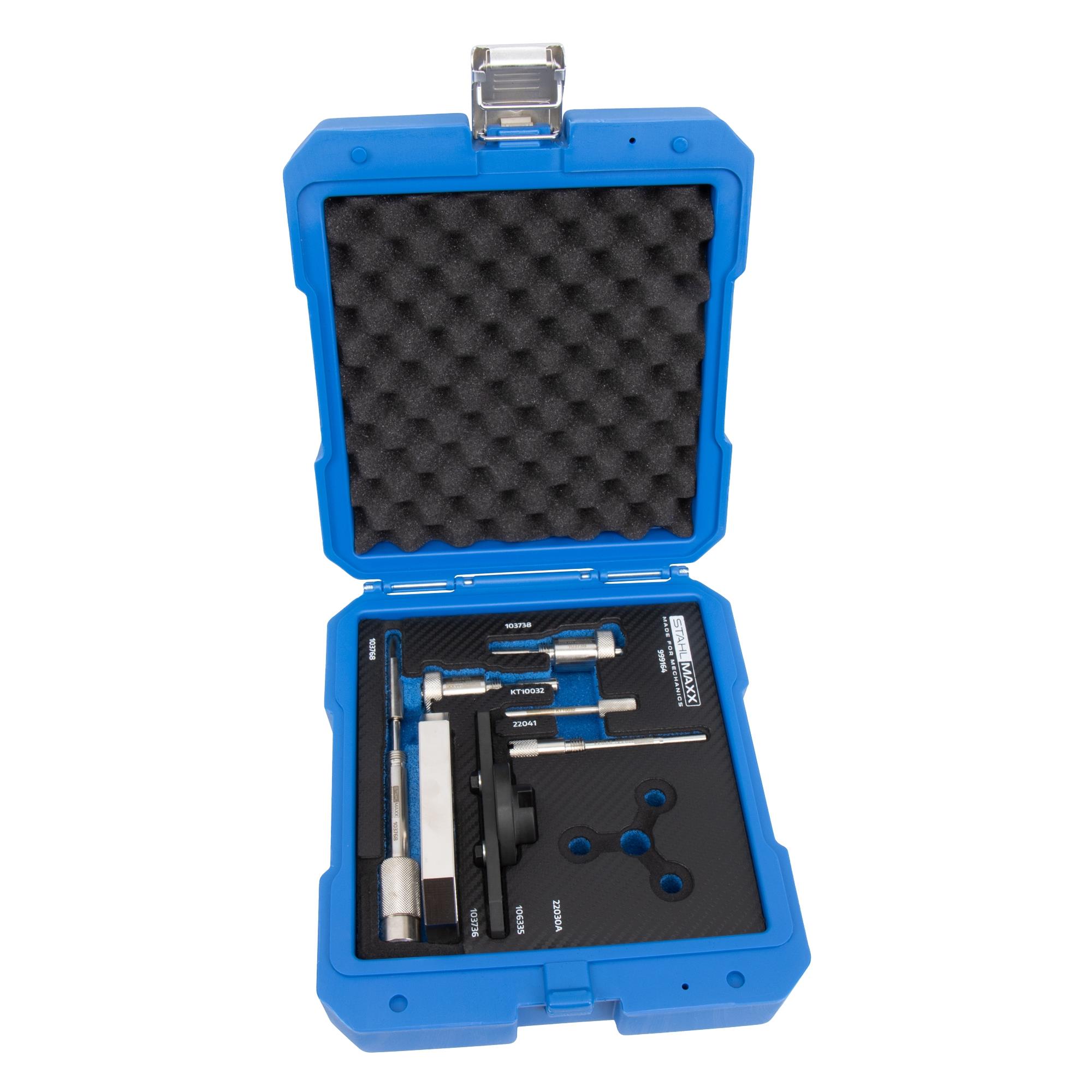

1 x Art.-Nr. 115268 Aufbewahrungskoffer 1/6

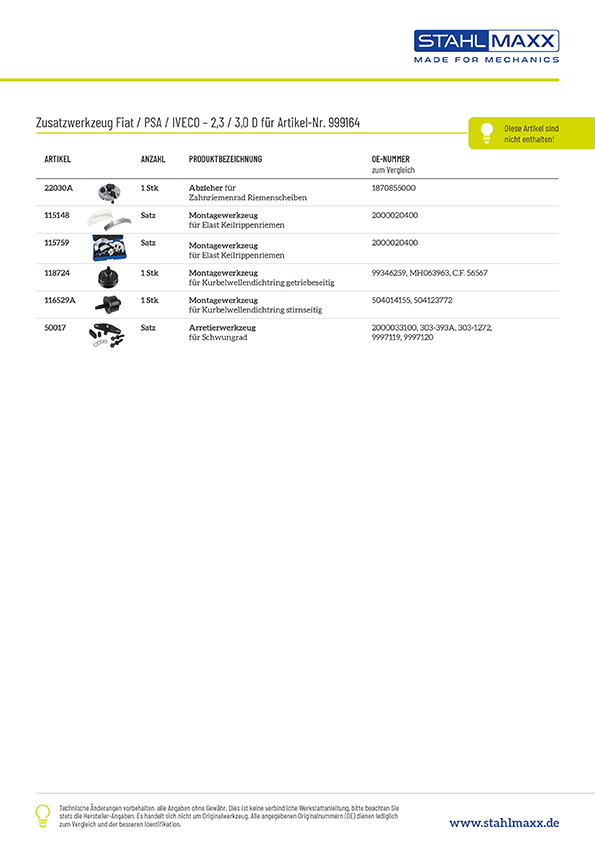

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 22030A Zahnriemenrad, Riemenscheiben Abzieher Hochdruckpumpe, Universal, zu verw. wie 1870855000, 99340028
Art.-Nr. 115148 Elast-Keilrippenriemen-Montagewerkzeug, zu verw. wie 2000020400
Art.-Nr. 115759 Keilriemen Montage-Werkzeug-Satz für flexible Keilrippenriemen, zu verw. wie 2000020400
Art.-Nr. 118724 Wellendichtring Montagewerkzeug, Kurbelwelle getriebseitig, zu verw. wie 99346259, MH063963, C.F.56567
Art.-Nr. 116529A Wellendichtring Montagewerkzeug, Kurbelwelle stirnseitig, zu verw. wie 99346254
Art.-Nr. 50017 Schwungradfixierung, zu verw. wie Fiat 2000033100, Ford 303-393A, 303-1272, Volvo 9997119, 9997120

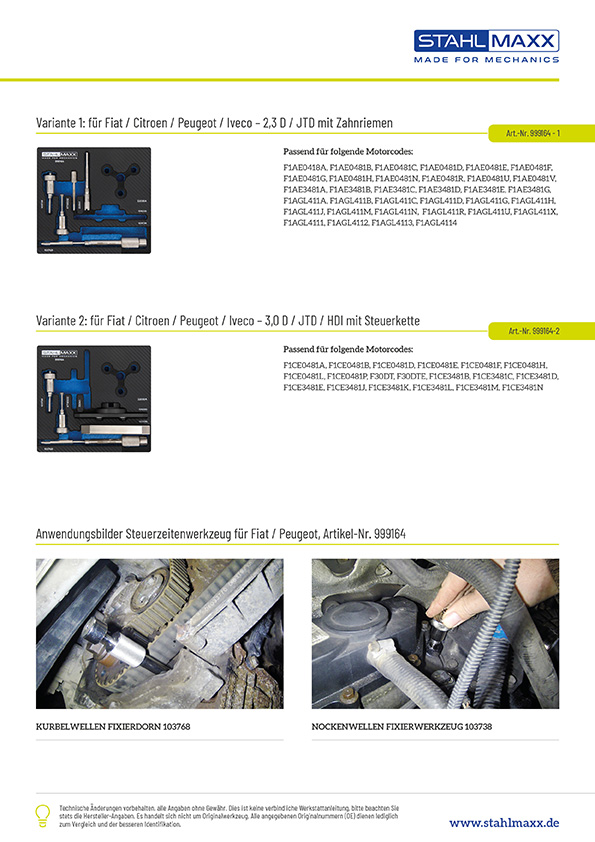

Das komplette Werkzeugset erhalten Sie auch motorspezifisch als folgende Varianten zusammengestellt:
Variante 1 (999164-1): für Citroen, Fiat, Peugeot, Iveco 2,3D und 3,0D Zahnriemen Motoren
passend für folgende Motorcodes:
F1AE0418A, F1AE0481B, F1AE0481C, F1AE0481D, F1AE0481E, F1AE0481F, F1AE0481G, F1AE0481H, F1AE0481N, F1AE0481R, F1AE0481U, F1AE0481V, F1AE3481A, F1AE3481B, F1AE3481C, F1AE3481D, F1AE3481E, F1AE3481G, F1AGL411A, F1AGL411B, F1AGL411C, F1AGL411D, F1AGL411G, F1AGL411H, F1AGL411J, F1AGL411M, F1AGL411N, F1AGL411R, F1AGL411U, F1AGL411X, F1AGL4111, F1AGL4112, F1AGL4113, F1AGL4114

Variante 2 (999164-2): für Citroen, Fiat, Peugeot, Iveco 3,0D Steuerketten Motoren
passend für folgende Motorcodes:
F1CE0481A, F1CE0481B, F1CE0481D, F1CE0481E, F1CE0481F, F1CE0481H, F1CE0481L, F1CE0481P, F30DT, F30DTE, F1CE3481B, F1CE3481C, F1CE3481D, F1CE3481E, F1CE3481J, F1CE3481K, F1CE3481L, F1CE3481M, F1CE3481N

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
