Steuerzeiten Einstellwerkzeug, Steuerkette, für Fiat Jeep 1,0 und 1,3 MultiAir T-Gdi Motoren

Die Motorengeneration der 1.0 und 1.3 T-Gdi Motoren ab 2018, verbaut bei Fiat und Jeep Fahrzeugen, benötigen zur Motorinstandsetzung und zur Einstellung der Steuerzeiten Spezialwerkzeug.
Die Arretierung der Nockenwelle wird über den Antrieb der Unterdruckpumpe erreicht. Die Einstellung der Kurbelwelle erfolgt über einen Schwungrad-Arretierdorn.
Die Kühlmittelpumpe dieser Motoren wird über ein Steuerkettenzahnrad angetrieben.

Vorgehensweise:
Einstellung der Steuerzeiten erfolgt auf OT 1. Zylinder.
Die Unterdruckpumpe und der Schwingungsdämpfer mit Riementrieb muss demontiert werden.
Die Zentralschraube am Nockenwellenversteller muss für den Steuerkettentausch NICHT gelöst werden.

HINWEIS:
Die Zentralschraube der Kurbelwelle hat ein Linksgewinde!
Das Lösen der Zentralschraube erfolgt mit eingesetzter Schwungradfixierung und dem Schwingungsdämpferhaltewerkzeug.
Laut Hersteller ist ein Erneuern der rechten oberen Motorlagerschraube erforderlich.

passend für folgende Motorcodes:
Alfa Romeo, Fiat, Lancia, Jeep
55282151, 55282328, 46351268, 46337540, EKA, EYF

verbaut in:
Fiat: 500, 500X, Tipo
Jeep: Compass, Renegade

zu verwenden wie:
2063000090, 2.063.000.090
2063500090, 2.063.500.090
2064000090, 2.064.000.090

ggf. benötigte Anzugsdrehmomente:
(Referenz: Fiat 500x 1,0 MKB: 552 82 151)

Kurbelwellen-Zentralschraube: 19 - 21 Nm + 170 Grad
Kettenrad Kühlmittelpumpe: 18 - 22 Nm
Gleitschiene: 8 - 10 Nm
Spannschiebe: 18 - 22 Nm
Kettenspanner: 8 - 10 Nm

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ Spezialwerkzeuge dem OE-Werkzeug nachempfunden, somit ist ein Arbeiten nach Reparaturleitfaden möglich
✔ geprüfte Passgenauigkeit

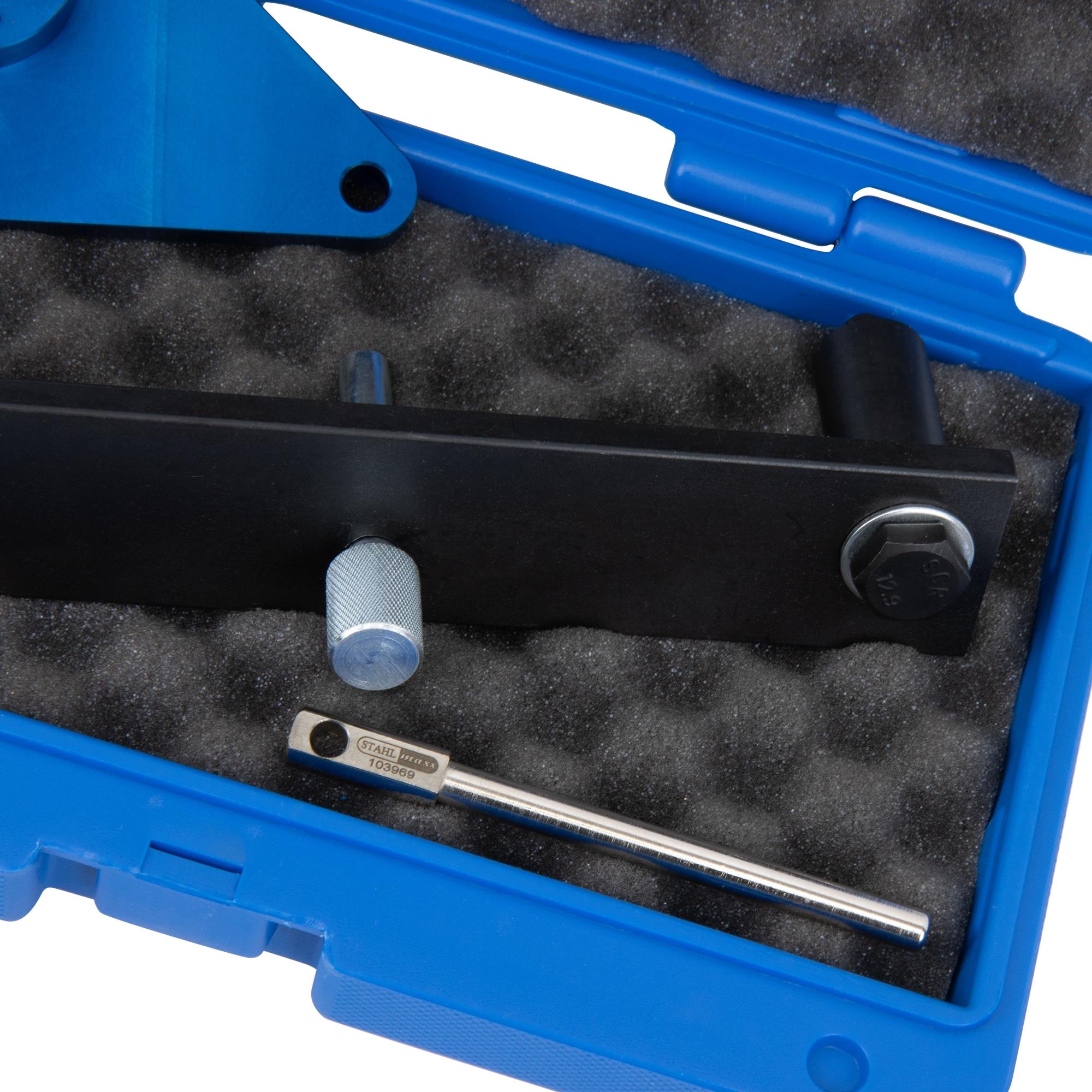

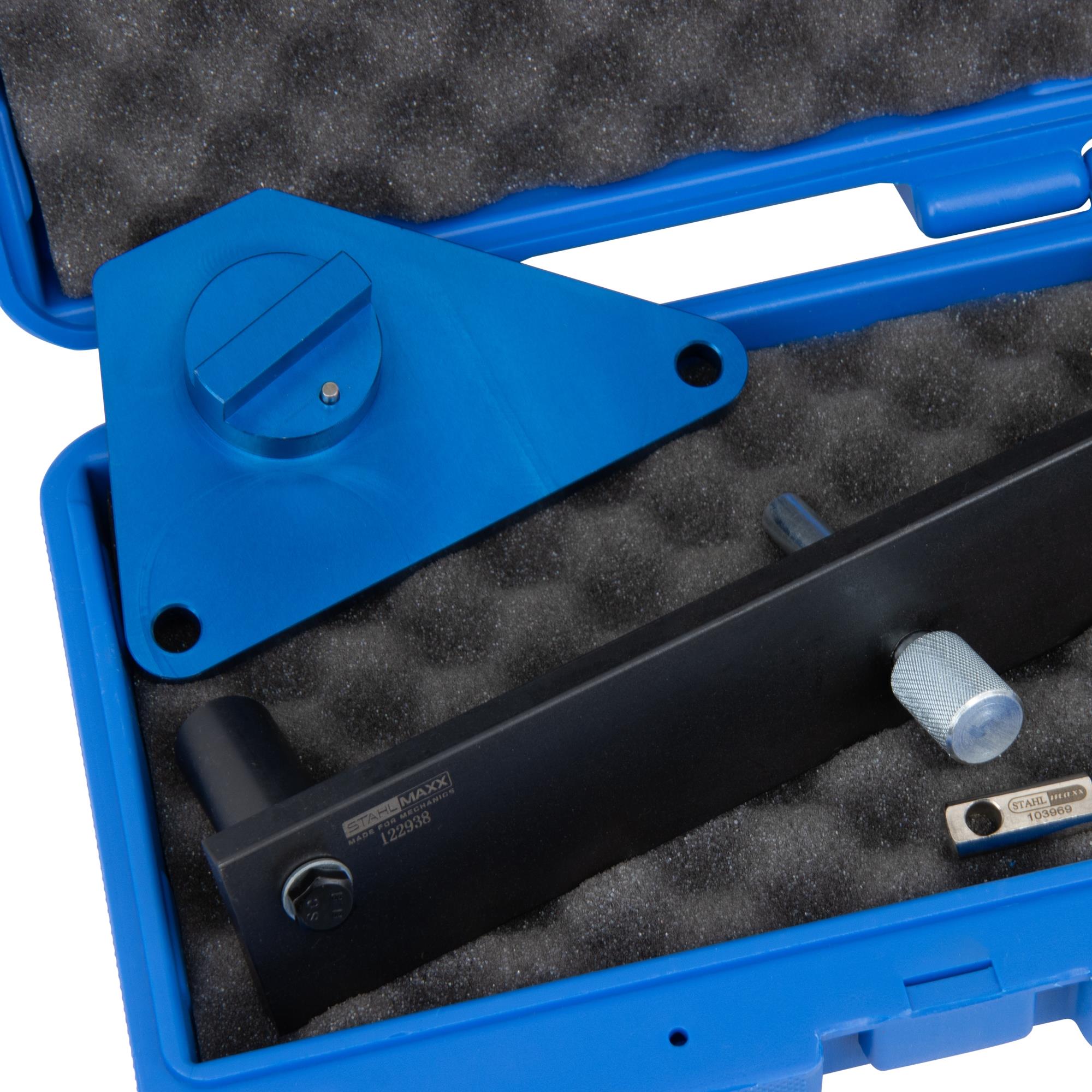

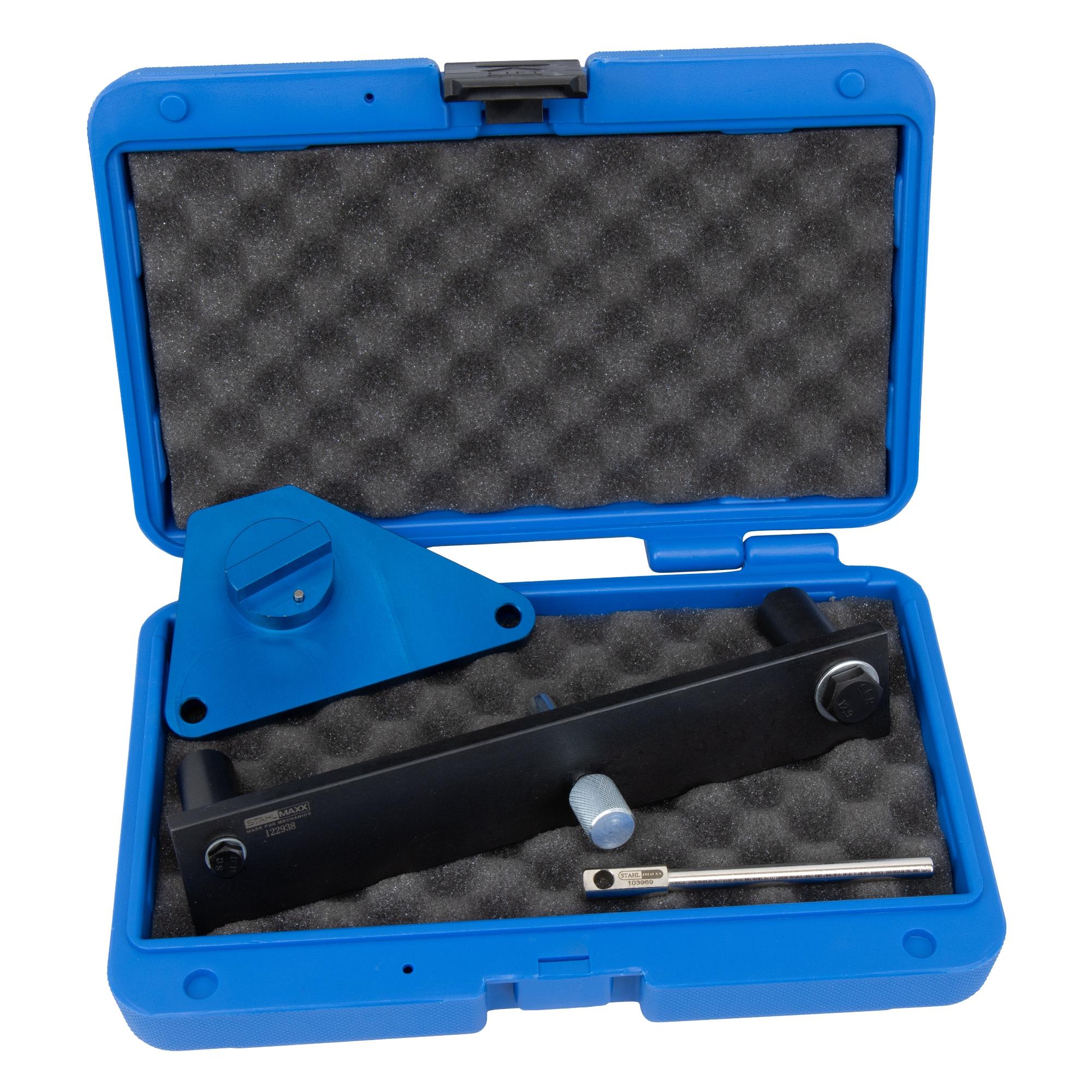

Lieferumfang:
Art.-Nr. 122941 Nockenwellen-Einstellwerkzeug, zu verw. wie 2063500090 / 2.063.500.090
Art.-Nr. 122938 Kurbelwellen-Haltewerkzeug, zu verw. wie 2064000090 / 2.064.000.090
Art.-Nr. 103969 Schwungradfixierdorn, zu verw. wie 2063000090 / 2.063.000.090
Art.-Nr. 66009 stabiler Aufbewahrungskoffer

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
