Kühlsystem Vakuum-Befüllgerät und Vakuum- Dichtheitstester, universal, mit Spreizfuktion 30 - 50mm

Universal Vakuum Befüll- und Entlüftungsgerät für Kühlwassersysteme, in hochwertiger Metallausführung und Spreizfunktion.
Reparaturen am Kühlsystem, haben oft nach dem Befüllen mittels einfachen Nachfüllen im Ausgleichsbehälter, das Problem mit Lufteinschlüssen in Wasser-, Öl-, AGR-,Ladeluftwasser-Kühlern oder Rohrbögen, hinter Thermostaten und Zusatzheizern.
Die fahrzeugseitige Wasserpumpe schiebt das Luftpolster oft vor sich her, Temperaturschwankungen, Überhitzungen und Fehlermeldungen sind die Folge. Oft bemängeln Kunden auch eine schlechte Heizleistung im Innenraum.

Mit diesem universalen Vakuum-Kühlsystembefüllgerät werden diese Probleme einfach und fachmännisch vermieden. Der Gummibalg lässt sich mit der Rändelmutter im Durchmesser spreizen, der Ausgleichsbehälter wird innen bestmöglich abgedichtet und die Unterdruckeinheit muss während der Vakuumerzeugung nicht mit der Hand gehalten werden.

Tipp:
In seltenen Fällen, bei nicht gängigen Fahrzeugen, kann es erforderlich sein, 2 Dichtringe zu benutzen. So kann der Durchmesser bis auf Ø 60 mm erhöht werden.

Anwendungshinweise:

• Der Ausgleichsbehälter sollte leer sein, bzw. das Kühlsystem nach der Reparatur nicht vor-befüllt werden

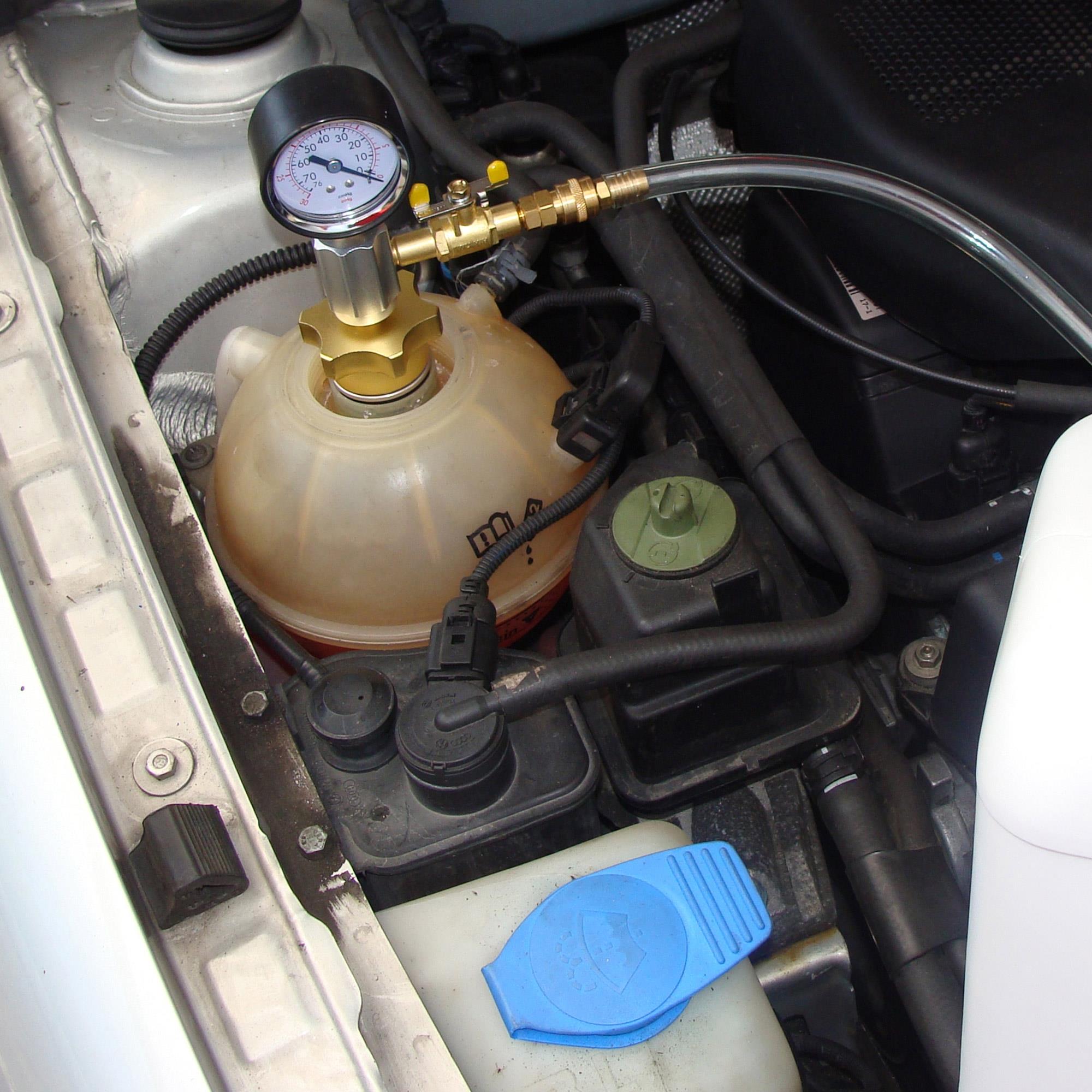

• Die Unterdruck-Einheit mit dem passenden Adapterring in den Ausgleichsbehälter einsetzen und mittels Griffmutter spreizen
• Den Hebel quer auf „ZU“ stellen
• Schließen Sie den Venturi-Block an die Schnellkupplung an
• Der dünnere Schlauch dient dem Abführen von versehentlich angesaugten Kühlmittel und zum Wegleiten der Abluft
• Verbinden Sie den Druckluftanschluss, am Venturi-Block mit ihrem Druckluftsystem in der Werkstatt
• Den Umschalthebel öffnen, es wird ein Unterdruck / Vakuum erzeugt
• Das Vakuum bis zum Stillstand aufbauen (ca.-0,7 bis -0,9 bar) und den Umschalthebel schließen
• Beobachten Sie die Anzeige für einige Zeit, sollte kein Vakuum entweichen, ist ihr Kühlsystem unter Vakuum dicht
• Demontieren Sie den Venturi-Block und stecken den dickeren Schlauch an die Schnellkupplung, das andere Ende des Schlauches in das Gebinde mit dem fertig gemischten Kühlmittel einstecken, das eingebaute Sieb verhindert das Einsaugen von größeren Partikeln
• Öffnen Sie langsam den Umschalthebel für das Kühlmittel, bis dieses eingesaugt wird (den Hebel nicht komplett öffnen, die Befüllung ist besser wenn dies gleichmäßig und langsam erfolgt)
• Sobald der Unterdruck komplett abgebaut ist, sollte der Behälter gefüllt und das System komplett blasenfrei sein
• Das Fahrzeug starten und bis zum Erreichen der Betriebstemperatur auf Undichtigkeiten prüfen und die Heizleistung kontrollieren

im Überblick:
✔ zum problemlosen, luftblasenfreien Befüllen von Kühlsystemen bei gleichzeitiger Prüfung der Dichtigkeit
✔ universelle Ausführung mit veränderlichen Durchmesser, 30 - 50 mm
✔ Manometer mit Gummischutz (Toleranz +-2%)
✔ Universal-Spreizanschluss - passend für fast alle gängigen Fahrzeuge

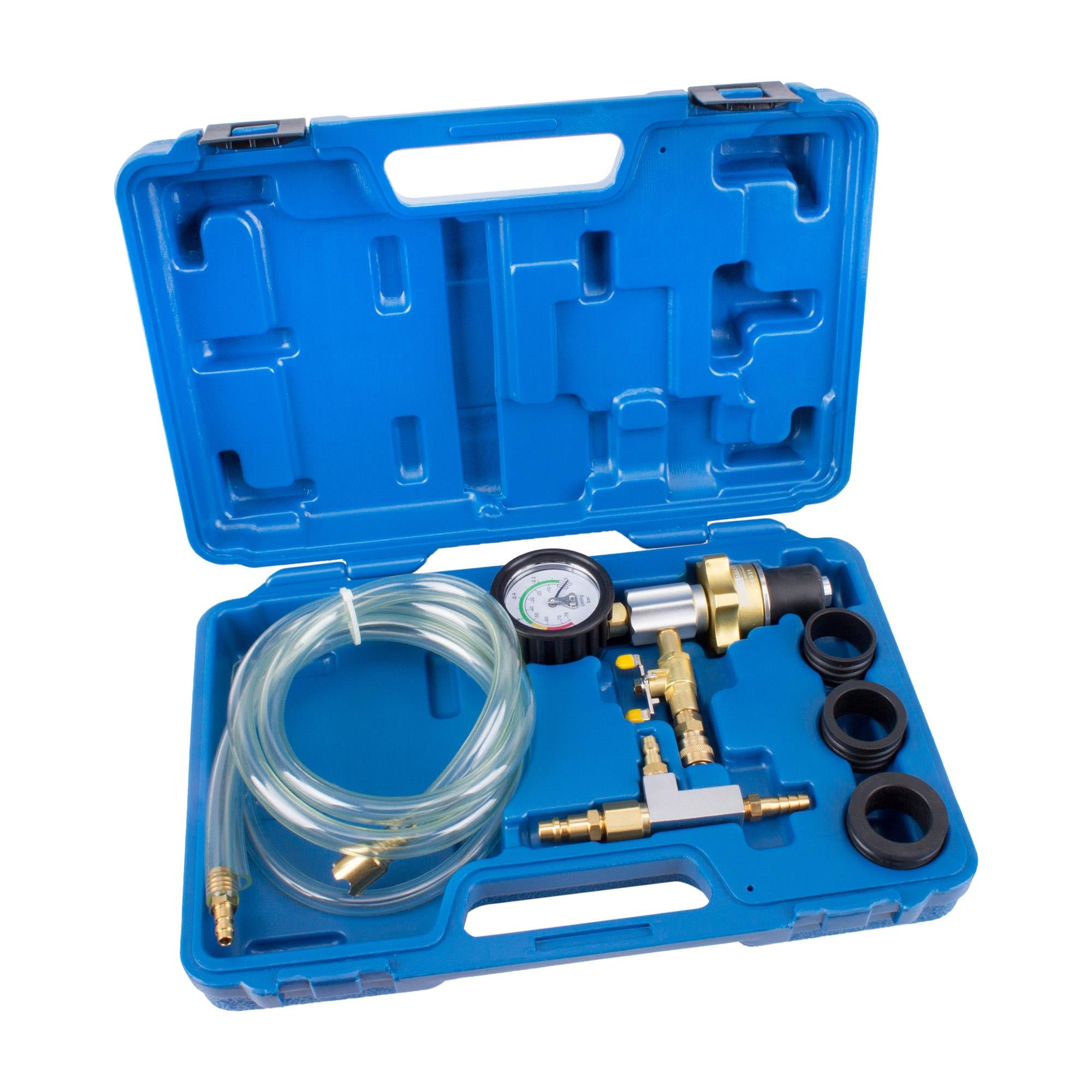

Lieferumfang:

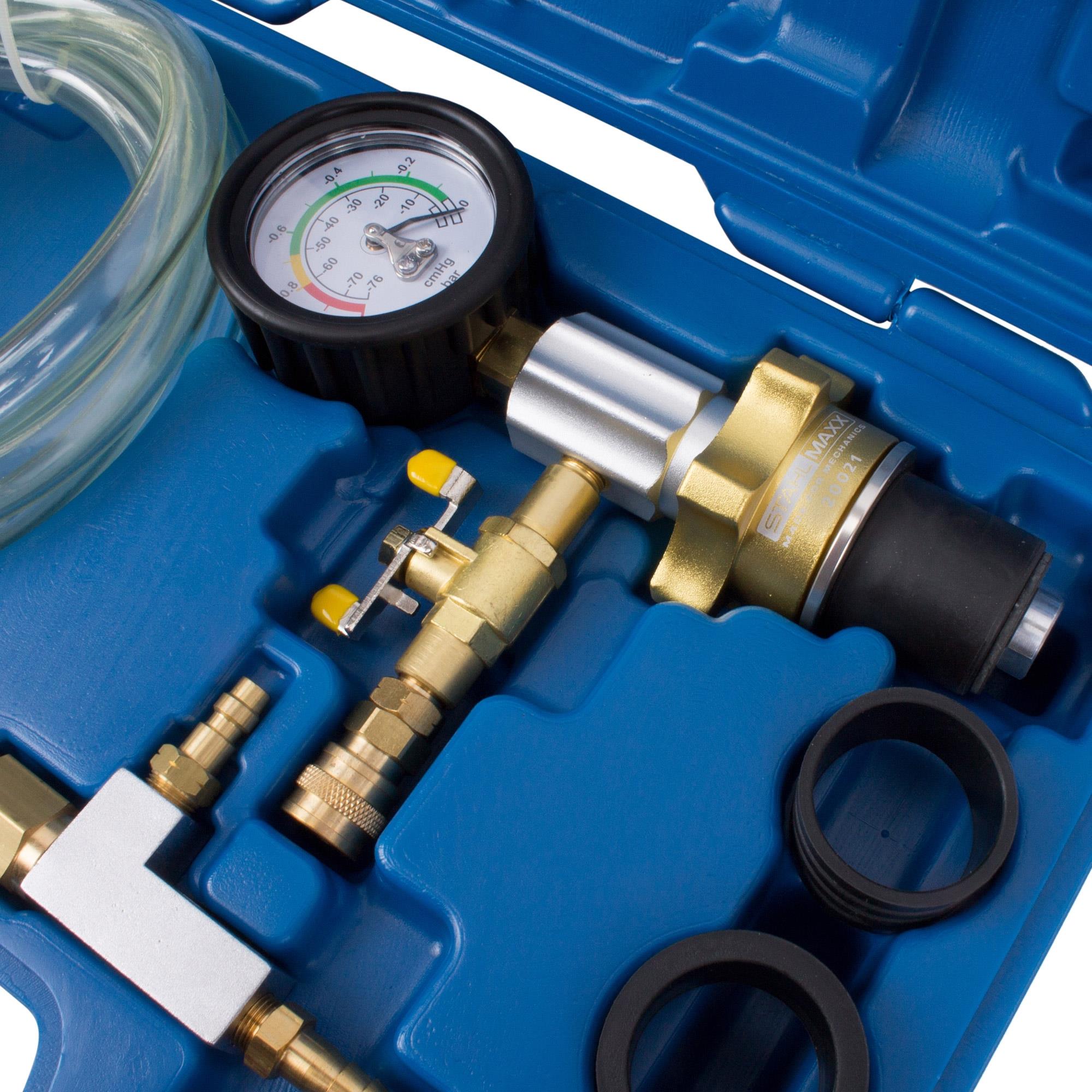

1 x Vakuumbefüllgerät mit Druckanzeige, mit Spannfunktion Ø 30 mm - Ø 35 mm
1 x Dichtring-Adapter Ø 35 mm - Ø 40 mm
1 x Dichtring-Adapter Ø 35 mm - Ø 45 mm
1 x Dichtring-Adapter Ø 45 mm - Ø 50 mm

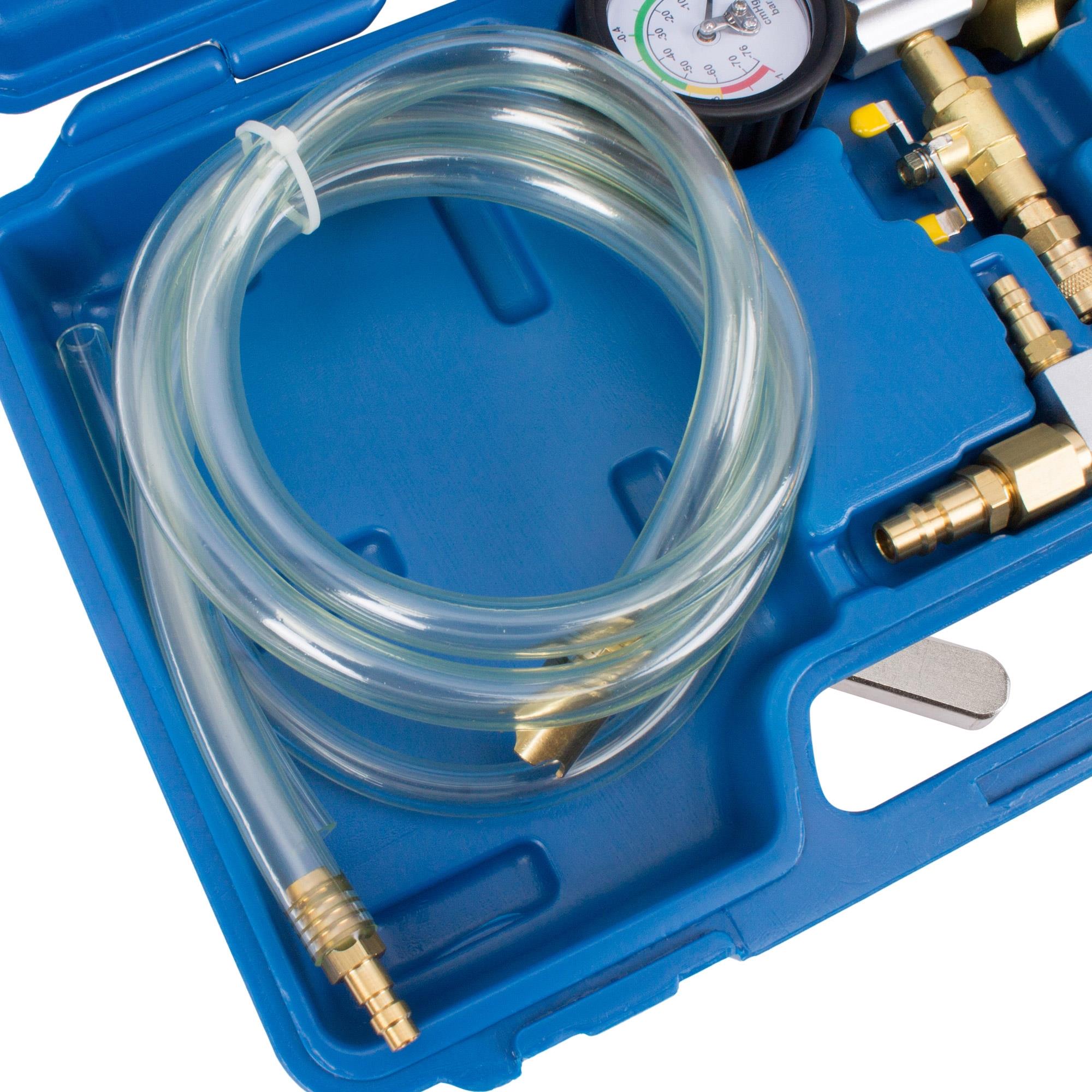

1 x Ansaugschlauch mit montierten Sieb
1 x Abluftschlauch
1 x stabiler Aufbewahrungskoffer

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
