Erweiterungssatz für De-/Montagewerkzeug Motorstützlager / Aggregateträger für VAG, Art.-Nr. 103336

Dieses Upgrade für unseren Satz Art.-Nr. 103336 ermöglicht die Verwendung an dem Gen. 2 Aggregateträger aus Stahl (Erstverbau 2015).
Beide Buchsen der Drehmomentstütze können hiermit problemlos, wie in der alten Ausführung, zusammen in einem Arbeitsgang eingepresst werden.

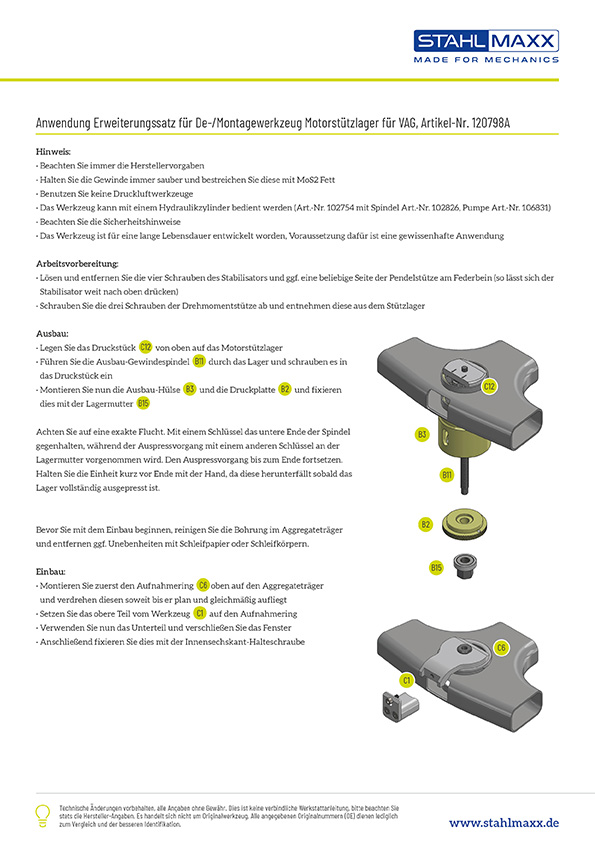

Hinweis zum Ausbau:
Der Ausbau der alten Lagerungen bleibt nahezu identisch.
Anders als beim Vorgänger, wird das neue abgeschrägte Druckstück C12, mit den Pfeilen in Fahrtrichtung, zum Ausbau auf den Aggregateträger eingelegt. (C12 ersetzt B4)
Ein Zerstören der Kunststoffhülle der Lagerung, beim Passieren der Buchse durch das Fenster, wird empfohlen. Den Auspressvorgang kurz unterbrechen und mit einem Meißel oder Schraubendreher die Ummantelung spalten.

In der Anleitung von Art.-Nr. 103336 ergibt sich unter dem Punkt EINBAU folgende Änderung:

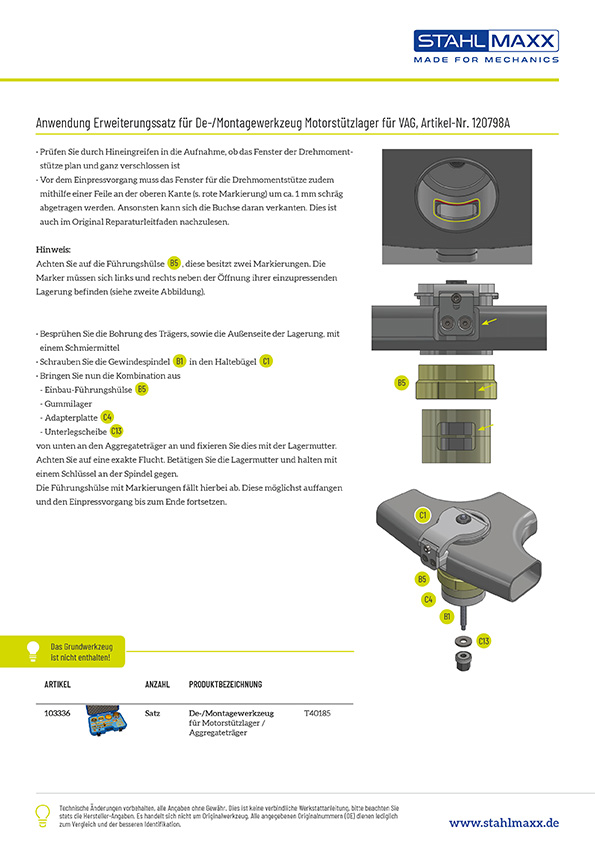

Einbau:
Bitte achten Sie darauf, dass vor dem Einpressvorgang das Fenster für die Drehmomentstütze an der oberen Kante, mit der Feile, um 1 mm schräg abgetragen werden muss. Ansonsten kann sich die Buchse daran verkanten. (Dies ist auch im Original Reparaturleitfaden nachzulesen)

Montieren Sie zuerst den Aufnahmering C6 (anstatt Druckplatte 6) oben auf den Aggregateträger und verdrehen diesen so weit, bis er plan und gleichmäßig aufliegt.
Bei der Stahlausführung entfallen die Werkzeuge Nr. 7 und 8. Hierfür setzen Sie das obere Teil vom Werkzeug Nr. C1 auf den Aufnahmering.
Verwenden Sie nun das Unterteil und verschließen damit das Fenster. Anschließend fixieren Sie es mit der Innensechskant-Halteschraube.
Prüfen Sie durch Hineingreifen in die Aufnahme, ob das Fenster der Drehmomentstütze plan und ganz verschlossen ist. Achten Sie auf die Führungshülse, diese besitzt zwei Markierungen. Die Marker müssen sich links und rechts neben der Öffnung ihrer einzupressenden Lagerung befinden.
Besprühen Sie die Bohrung des Trägers, sowie die Außenseite der Lagerung, mit einem Schmiermittel.
Bringen Sie nun die Kombination aus Einbau-Führungshülse, Gummilager und Adapterplatte C4 von unten an den Aggregateträger an, montieren die Unterlegscheibe C13 und fixieren Sie dies mit der Lagermutter.
Achten Sie auf eine exakte Flucht. Betätigen Sie die Lagermutter und halten mit einem Schlüssel, unten an der Spindel, gegen. Die Führungshülse mit Markierungen fällt hierbei ab. Diese bitte auffangen und den Einpressvorgang bis zum Ende fortsetzen. Fahrzeug komplettieren. Es ist keine Spur und Achsvermessung erforderlich.

passend für Vergleichsnummer der Lagerungen:
5Q0198037 / 5Q0198037A

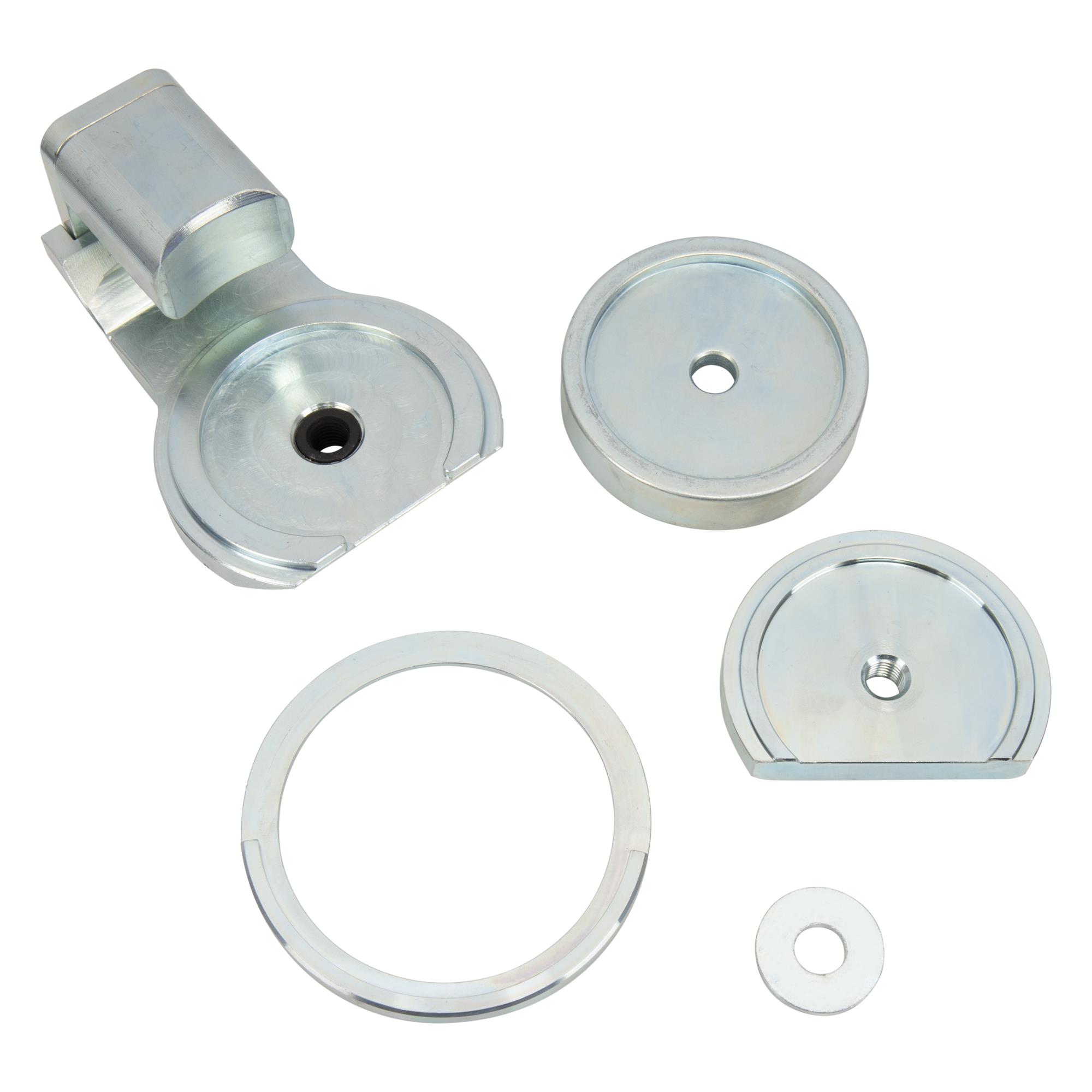

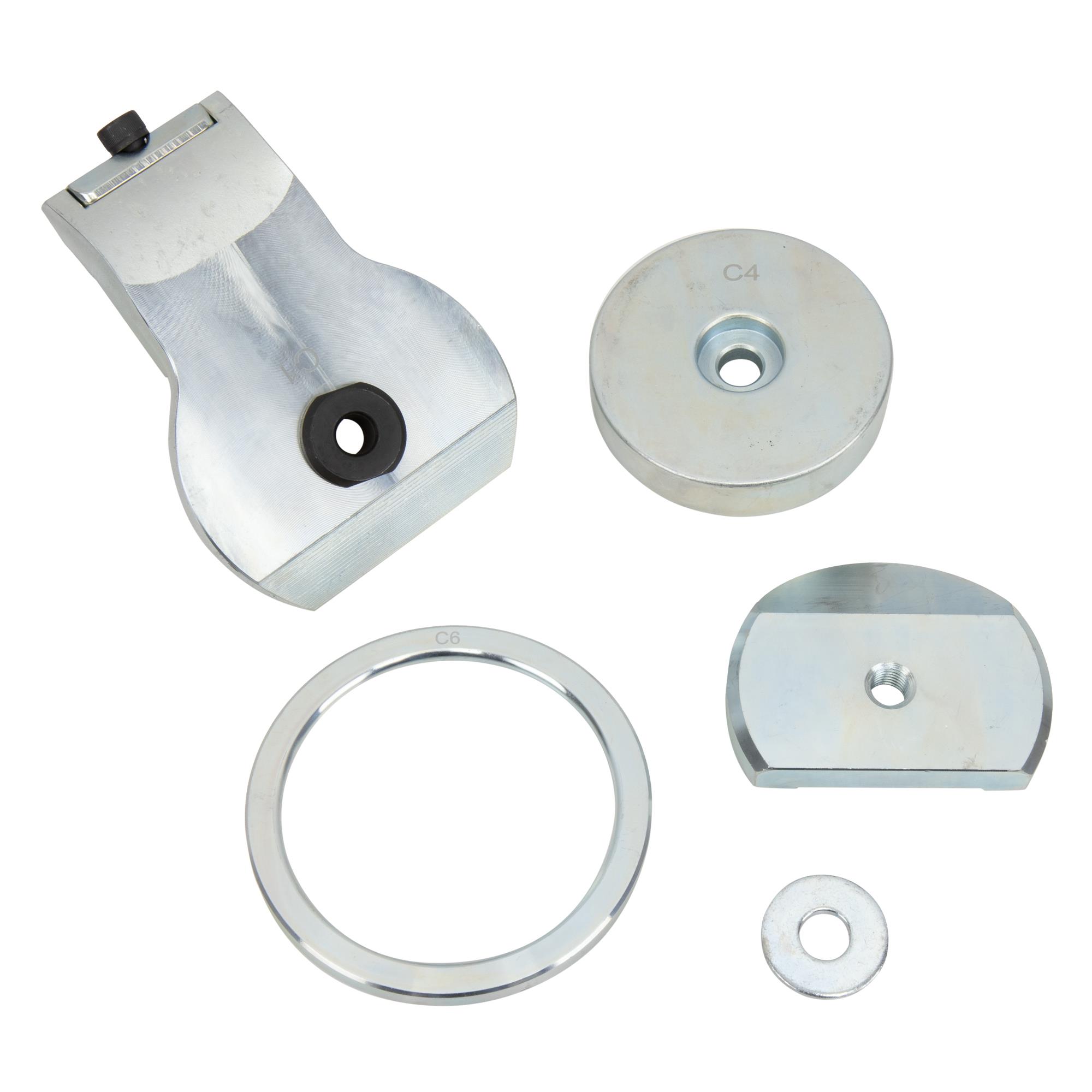

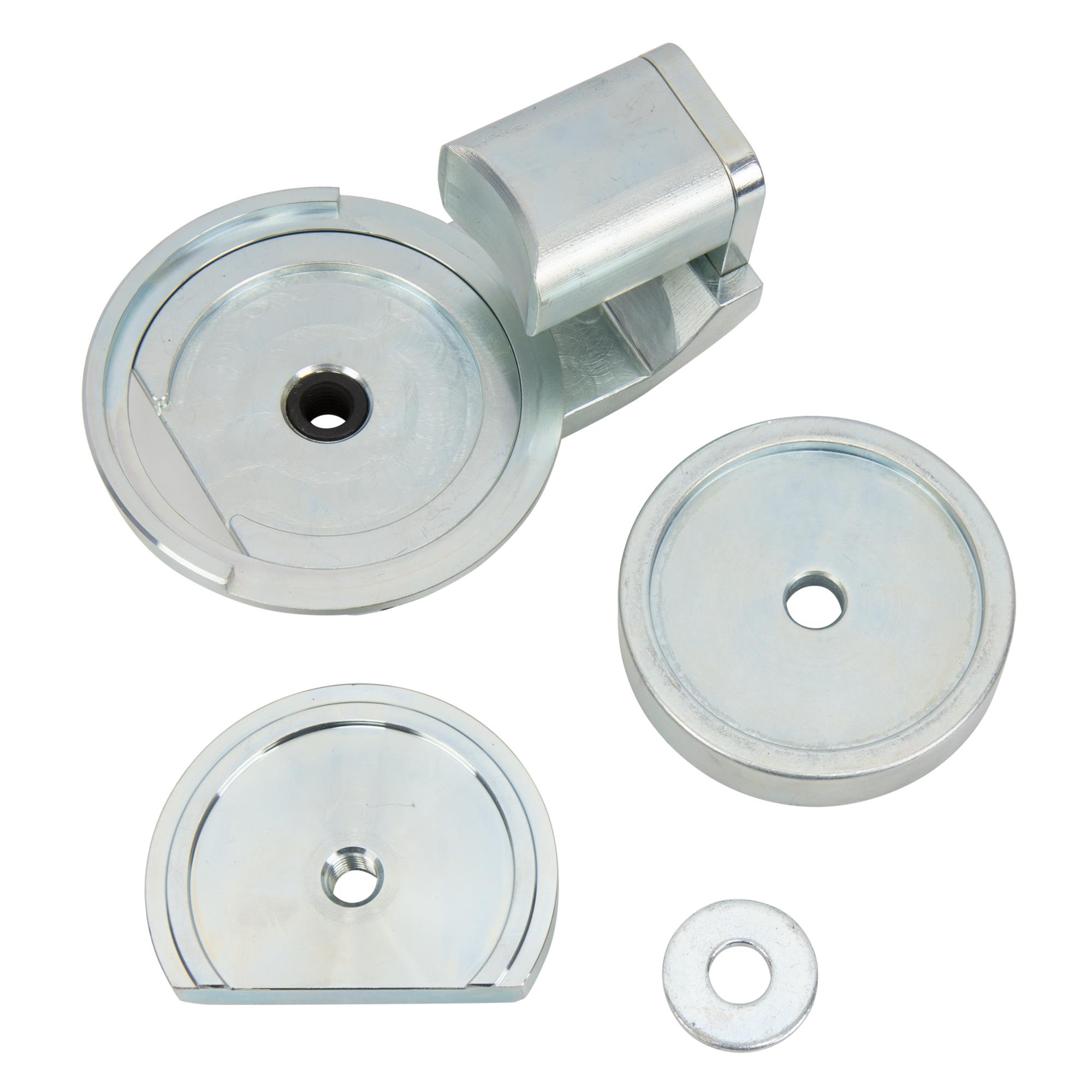

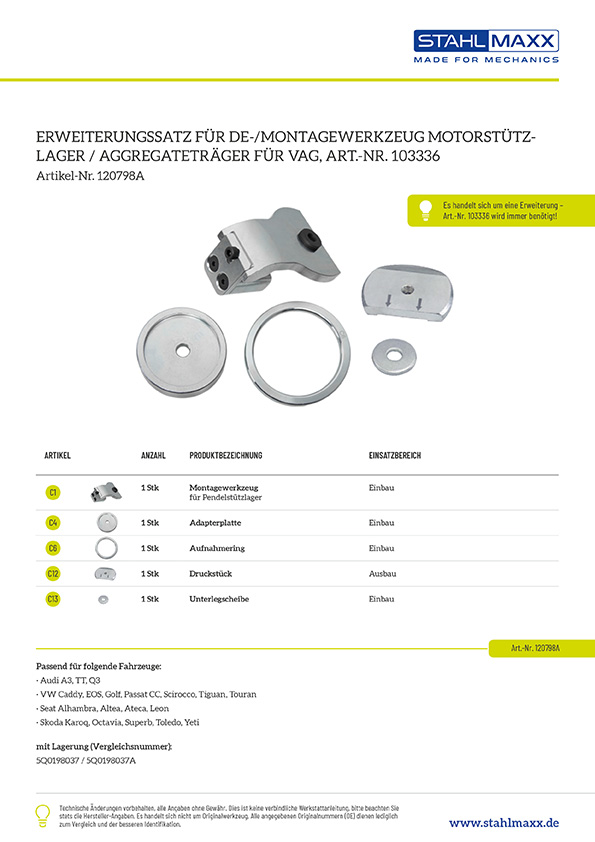

Lieferumfang:
1 x Aufnahmering zur Auflage auf den Aggregateträger C6
1 x Gegenhalter und Einsatz zum verschließen der Öffnung für die Pendelstütze C1
1 x Adapterplatte zum Einpressen C4
1 x Druckplatte Ausbau C12 (neue Ausführung)
1 x Unterleg-/ Lagerscheibe C13

empfohlenes Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 103336 De-/Montagewerkzeug Motorstützlager Aggregateträger VAG


Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
