Radlagerwerkzeug für VAG 72 und 78 mm Kompaktradlager, zur De- & Montage der Radlager-Nabeneinheiten

Spezialwerkzeugset zur Demontage und Montage von Kompaktradlager-Einheiten von VAG Modellen mit 72 mm und 78 mm Außendurchmesser.

Die Kompaktradlager-Einheiten von VW, Audi, Seat, Skoda sind schon seit Langem auf dem Markt und werden auch heute noch in neueren Fahrzeugen verbaut. Der VAG-Konzern setzt nun bei einigen Radlagereinheiten, je nach Ausstattungsvariante, entweder auf 72 mm oder auf 78 mm Außendurchmesser.
Wir haben für diese Aufgabe ein Radlagerwerkzeug entwickelt, das für die ältere 72 mm Variante und für die neueste Generation mit 78 mm verwendbar ist.

Spezielle Anpassungen erlauben nun die Abdeckung beider Ausführungen und Generationen.

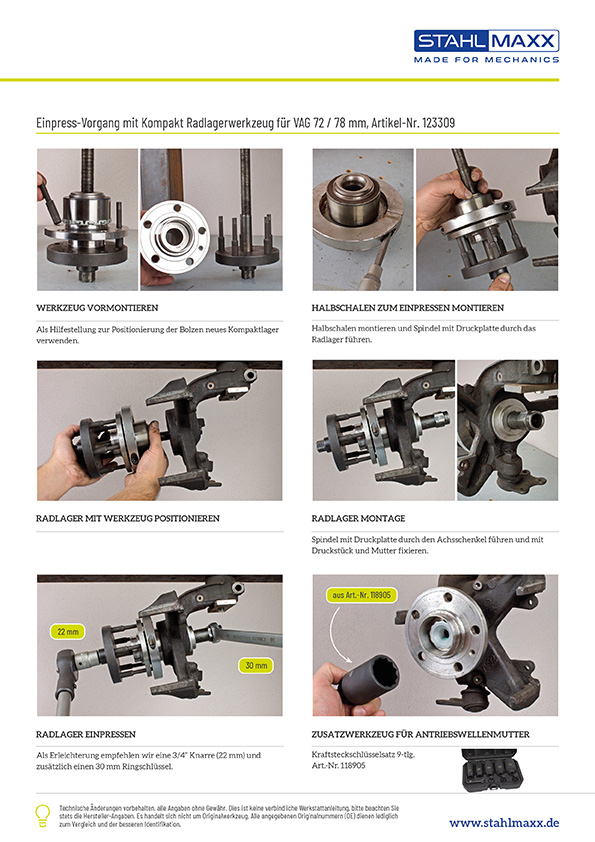

Weitere Neuerungen sind u. a. an den Druckstiften vorgenommen. Diese halten sich mit den montierten O-Ringen in der Druckplatte und führen sich in der Radbolzenbohrung der Radnabe. Dies erleichtert die Montage und verhindert ein Herunterfallen.
Das Wälzkugellager in der Druckplatte ist nun mit einer zusätzliche Druckhülse geschützt. Erfahrungen bestätigten uns die Erhöhung der Maximalbelastung um mehr als das doppelte – dies schont die Spindel und das Lager.

Das Spezialwerkzeug kann in diesem Lieferumfang mechanisch mit Spindel, aber auch mit unserem Hohlkolbenzylinder hydraulisch betrieben werden.

HINWEIS:
Für die 78 mm Kompaktradlager von VAG kann die frühere 72 mm Werkzeugversion oder auch das 78 mm Ford Radlagerwerkzeug NICHT verwendet werden.

passend für folgende Fahrzeugmodelle:
mit 72 mm Radlagereinheit:
Audi: A1 ab Bj. 2010, A2 ab Bj. 2000
Seat: Cordoba ab Bj. 2002, Seat Ibiza ab Bj. 2000, Toledo ab Bj. 2012
Skoda Fabia ab Bj. 2000, Rapid ab Bj. 2012, Roomster ab Bj. 2006
VW Fox ab Bj. 2000, Polo ab Bj. 2000

mit 78 mm Radlagereinheit:
Audi: A1 ab Bj. 2018
Seat: Arona ab Bj. 2017, Ibiza ab Bj. 2017
Skoda: Kamiq ab Bj. 2019, Scala ab Bj. 2019
VW: Polo ab Bj. 2017, T-Cross ab Bj. 2018, Taigo ab Bj. 2021

passend für folgende Ersatzteil Vergleichsnummern:
72 mm Radlagereinheit:
VAG: 6C0407621, ...A, ...AC, ...AD, …AH, ...AJ, ...BR, ...BT, ...S, 6RD407621, ...A, ...E
FAG: 713610470

78 mm Radlagereinheit:
VAG: 2Q0407621A
FAG: 713611070

ggf. benötigte Anzugsdrehmomente:
(Referenz Audi A1 Bj. 2021 35 TFSI, immer die Fzg. Herstellervorgaben beachten)
Zentralschraube Antriebswelle Blechmutter: 50 Nm + 45 Grad
Muttern Tragführungsgelenk: 40 Nm + 45 Grad

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ breite Fahrzeugabdeckung
✔ passend für 72 mm und 78 mm VAG Radlagereinheiten

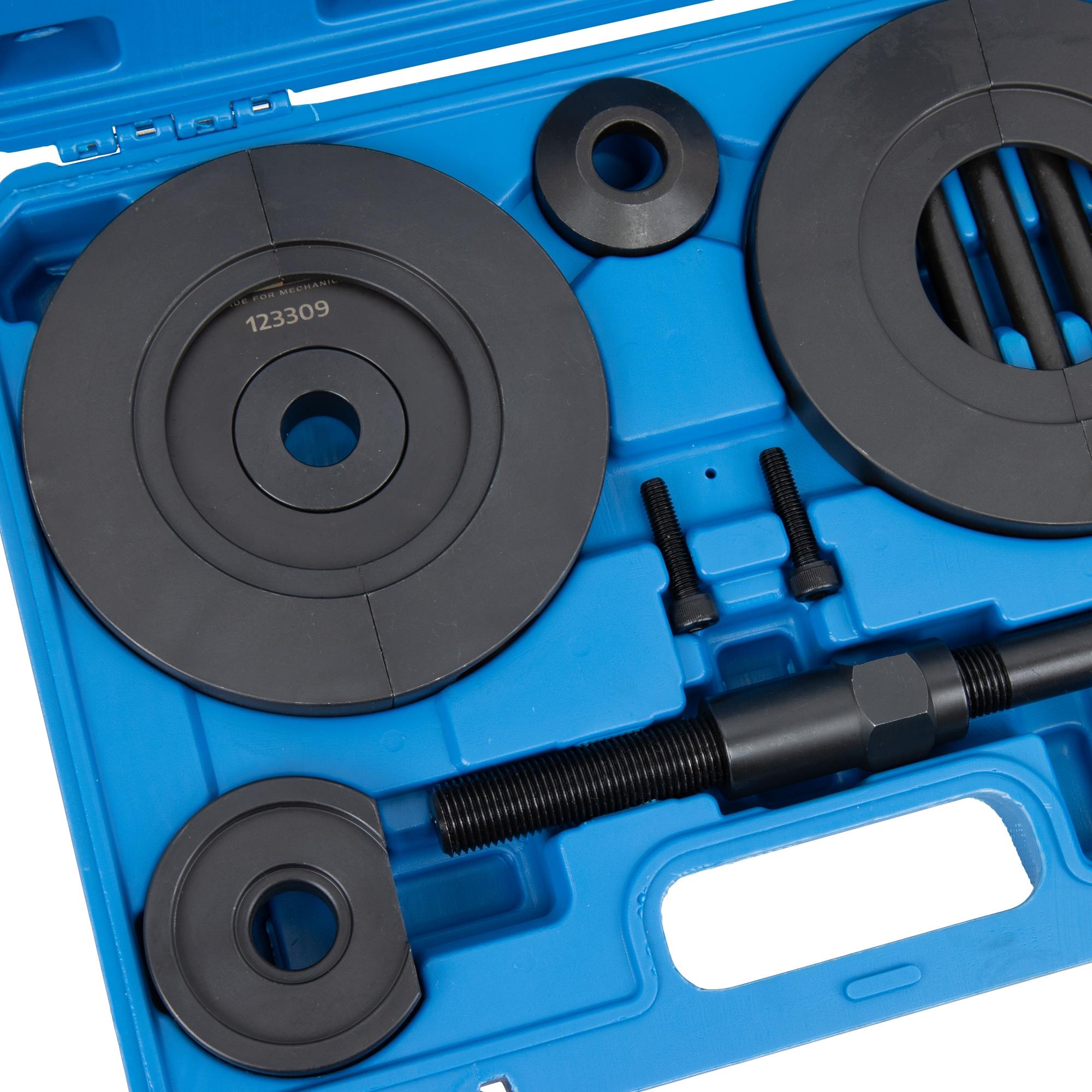

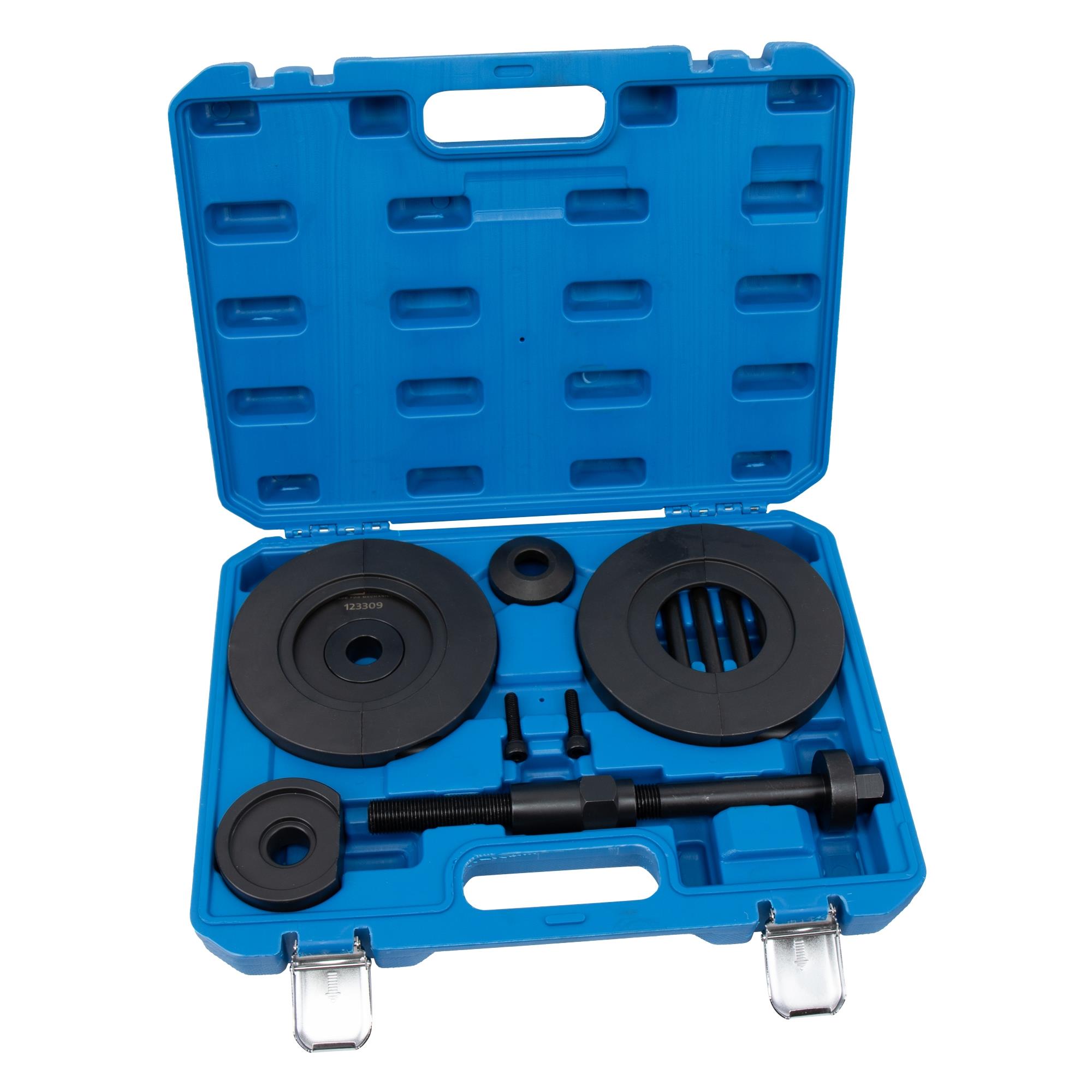

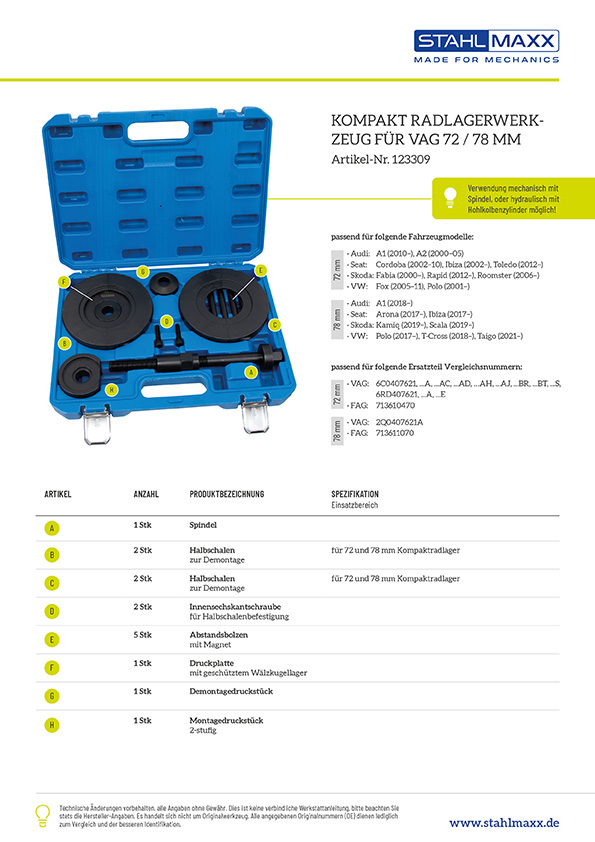

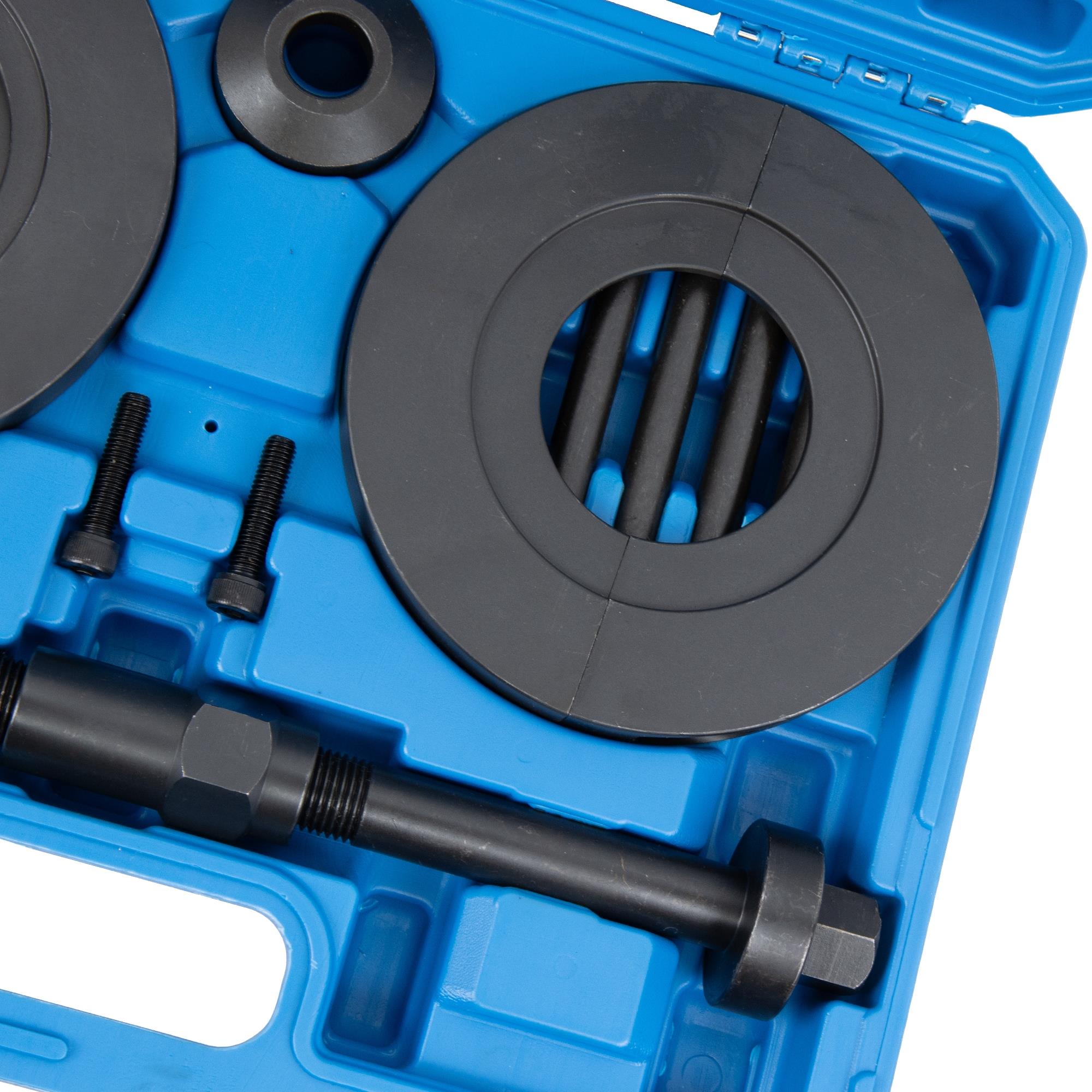

Lieferumfang:
1 x Spindel M20 x 2 , Länge 235, SW 22 mm, 30 mm, zur De- und Montage der Radlagereinheit

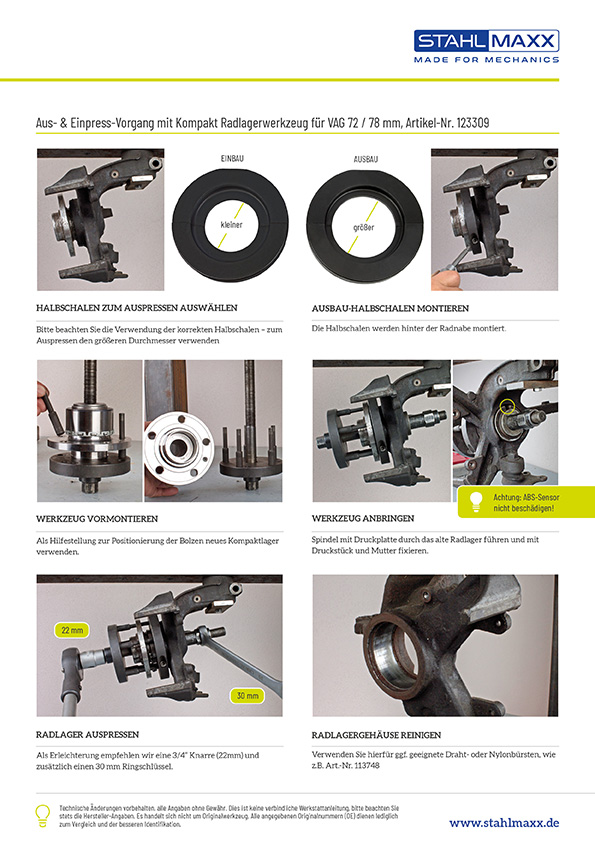

1 x Halbschalen Paar zur Demontage von 72 mm / 78 mm Kompaktradlager
1 x Halbschalen Paar zur Montage von 72 mm / 78 mm Kompaktradlager
2 x Innensechskantschraube für Halbschalenbefestigung
5 x Abstandsbolzen, Druckstifte mit O-Ringen zur Führung in der Radnabe
1 x Druckplatte mit geschütztem Wälzkugellager
1 x Demontagedruckstück
1 x Montagedruckstück 2-stufig

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
1 x Art.-Nr. 118524 Antriebswellen Demontage Werkzeug M16x1,5 für Audi Seat Skoda VW
1 x Art.-Nr. 116606 Antriebswellen Kraft-Steckschlüssel-Einsatz, 12-kant, SW36 mm, 1/2"

Sollte sich nach Jahren der intensiven Nutzung Verbrauchsspuren zeigen, bieten wir selbstverständlich, wie für alle unsere hochwertigen Spezialwerkzeuge, auch Ersatzteile an:
Art.-Nr. 118814 Spindel M20x2, Länge 235, SW 22 mm, 30 mm, zur De- und Montage der Radlagereinheit
Art.-Nr. 121135 Axial-Nadel-Kugellager 30x47x5 mm, für Druckplatte
Weitere Ersatzteile auf Anfrage.

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
