Halbschalen für Kompaktradlager Wechsel für VAG 72 + 78 mm Radnabe

Für den Mechaniker war das Erneuern der Radlagereinheiten noch nie so einfach.
Mit unserem durchdachten Stahlmaxx-Radlagerwerkzeugkonzept, bieten wir der Werkstatt eine kostengünstige, effiziente und erweiterbare Ausführung.
Diese Arbeiten lassen sich meist direkt am Fahrzeug, ohne Kraftanstrengung und ohne kompletter Demontage der Radträger-, bzw. Achsaufhängungen durchführen.
Die Kompaktradlager Einheiten von VW, Audi, Seat, Skoda sind schon seit langem auf den Markt und werden auch heute noch in neueren Fahrzeugen verbaut. Der VAG-Konzern setzt nun bei einigen Radlagereinheiten, je nach Ausstattungsvariante, entweder auf 72 mm oder auf 78 mm Außendurchmesser. Wir haben für diese Aufgabe, ein Radlagerwerkzeug entwickelt, das für die ältere 72 mm Variante und für die neueste Generation mit 78 mm verwendbar ist. Spezielle Anpassungen erlauben nun die Abdeckung beider Ausführungen und Generationen.
Dieser Werkzeugsatz ist zur Aufbewahrung im Werkstatt- oder Servicewagen gedacht. Die Lieferung erfolgt OHNE Aufbewahrungskoffer. Den passenden 1/6 Aufbewahrungskoffer finden Sie unter Art.-Nr. 115268.

Stahlmaxx-Qualität erleichtert mit vielen eingebrachten Verbesserungen die Handhabung:
1. Eingebrachte Bohrungen ermöglichen ein Fixieren der Halbschalen mittels Radbolzen, dies gewährleistet immer den perfekten Sitz und verhindert ein Herunterfallen
2. Das beiliegende, 2-seitige Druckstück zur Montage, passt perfekt zentriert in den Radträger und ist für den ABS-Sensor ausgespart.
Gleichzeitig ist hierdurch eine Kontrolle über den Einpressvorgang bzw. dem Anliegen am Anschlag möglich.

HINWEIS:
Für die 78 mm Kompaktradlager von VAG können die frühere 72 mm Werkzeugversion oder auch das 78 mm Ford Radlagerwerkzeug NICHT verwendet werden.

Diese Erweiterung wird zusammen mit unserer De- und Montage Pressglocke (Art.-Nr. 122805) verwendet.
Vorgesehen ist eine Verwendung mit unseren Hydraulik-Komponenten und Erweiterungssätzen mit Spindeln, Muttern und Adapterscheiben.
Alle benötigten Werkzeuge sind unter Zusatzwerkzeug aufgeführt.

passend für folgende Fahrzeugmodelle:
mit 72 mm Radlagereinheit:
Audi: A1 ab Bj. 2010, A2 ab Bj. 2000
Seat: Cordoba ab Bj. 2002, Seat Ibiza ab Bj. 2000, Toledo ab Bj. 2012
Skoda Fabia ab Bj. 2000, Rapid ab Bj. 2012, Roomster ab Bj.2006
VW Fox ab Bj. 2000, Polo ab Bj. 2000

mit 78 mm Radlagereinheit:
Audi: A1 ab 2018
Seat: Arona ab 2017, Ibiza ab 2017
Skoda: Kamiq ab 2019, Scala ab 2019
VW: Polo ab 2017, T-Cross ab 2018, Taigo ab 2021

passend für folgende Ersatzteil Vergleichsnummern:
72 mm Radlagereinheit:
VAG: 6C0407621, ...A, ...AC, ...AD, …AH, ...AJ, ….BR, ….BT, ….S,
6RD407621, ...A, ….E
FAG: 713610470

78 mm Radlagereinheit:
VAG: 2Q0407621A
FAG: 713611070

ggf. benötigte Anzugsdrehmomente:
(Referenz Audi A1 Bj.2021 35 TFSI, immer die Fzg. Herstellervorgaben beachten)
Zentralschraube Antriebswelle Blechmutter: 50 Nm + 45°
Muttern Tragführungsgelenk: 40 Nm +45°

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ breite Fahrzeugabdeckung
✔ durchdachte Anwendung
✔ Erweiterung für kostendeckendes Arbeiten
✔ passend für 72 mm und 78 mm VAG Radlagereinheiten

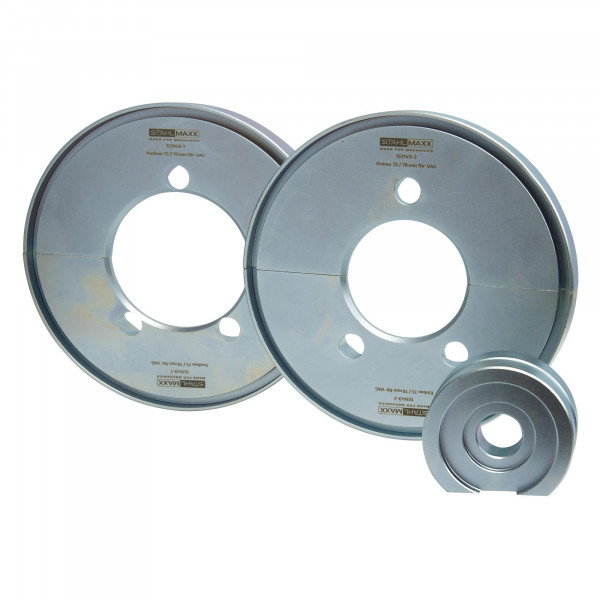

Lieferumfang:
1 x 123149-1 Halbschalen Paar zur Demontage von 72 mm / 78 mm Kompaktradlager
1 x 123149-2 Halbschalen Paar zur Montage von 72 mm / 78 mm Kompaktradlager
1 x 123149-3 Druckstück zur Montage der Radlager-Nabeneinheit 72 mm / 78 mm

Hinweis:
Es wird, wenn nicht bereits vorhanden, ein Universaldruckstück (Art.-Nr. 120811) und die Pressglocke (Art.-Nr. 122805) benötigt.

Zusatzwerkzeug, wenn keine Hydraulikkomponenten vorhanden sind (nicht im Lieferumfang enthalten):
Art.-Nr. 122805 Pressglocke, zur Aufnahme von Halbschalen zur Radlager De- und Montage
Art.-Nr. 119108 Großer Erweiterungssatz für Hydraulikzylinder 102754, 8-tlg
Art.-Nr. 119110 Mittlerer Erweiterungssatz für Hydraulikzylinder 102754, für Pressrahmen und Radlagerreparatur
Art.-Nr. 102754 Hydraulikzylinder 18,2t, doppelwirkender Hohlkolbenzylinder mit M20x2,5 Innengewinde
Art.-Nr. 106831 Druckluft-Hydraulik-Pumpe, fußbetätigt, mit Schnellkupplung und 2,5m Schlauch, 689 bar (10.000 PSI)
Art.-Nr. 115251 Manometer, 0-1000 bar, für Hydraulik-Pumpe Art.-Nr. 106831
Art.-Nr. 115268 Stahlmaxx-Koffer für Werkstattordnung, 1/6

Zusatzwerkzeug, wenn Hydraulikkomponenten wie Zylinder, Pumpe und Spindel vorhanden sind (nicht im Lieferumfang enthalten):
Art.-Nr. 120811 Universal Druckstück zur Demontage von Radlager und Radnaben Ø30-50 mm

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
