Ausbohrwerkzeug / Bohrführungs-Satz für M6, M8, M10 Stehbolzen, Schrauben etc

Mit diesem Universalwerkzeug ist es problemlos möglich, abgerissene Schrauben oder Stehbolzen an nahezu allen Bauteilen mittig an- oder auszubohren. Im Normalfall gelingt dies so genau, dass, wenn der Kernlochdurchmesser beachtet wurde, die Reste mit einem Gewindebohrer aus dem Original heraus geholt werden können. Das Ausbohrwerkzeug beinhaltet hierfür 3 verschiedenen Bohrführungen, mit 3 mm, 4,5 mm und 6,5 mm. Diese werden, durch an einer in der Nähe befindlichen Befestigung angebrachten Ausbohrlehre, gehalten und zentriert geführt. Die Bohrführungen besitzen ebenso eine Vertiefung, diese kann direkt auf einen herausstehenden Bolzen aufgesteckt, zentriert werden.

HINWEIS: Sollte sich nur eine Befestigung in der Nähe befinden, eignet sich hierfür die im Lieferumfang enthaltene Bohrlehre zur einfachen Befestigung. Bei weit auseinander liegenden Schrauben empfehlen wir die Verwendung des Schmetterlingshalters.


im Überblick:

• für Stehbolzen und Schrauben
• für bündig und innen abgerissene Bolzen
• spart Arbeitszeit und Nerven
• speziell für Stehbolzen im Zylinderkopf und Krümmerschrauben

Anwendung:

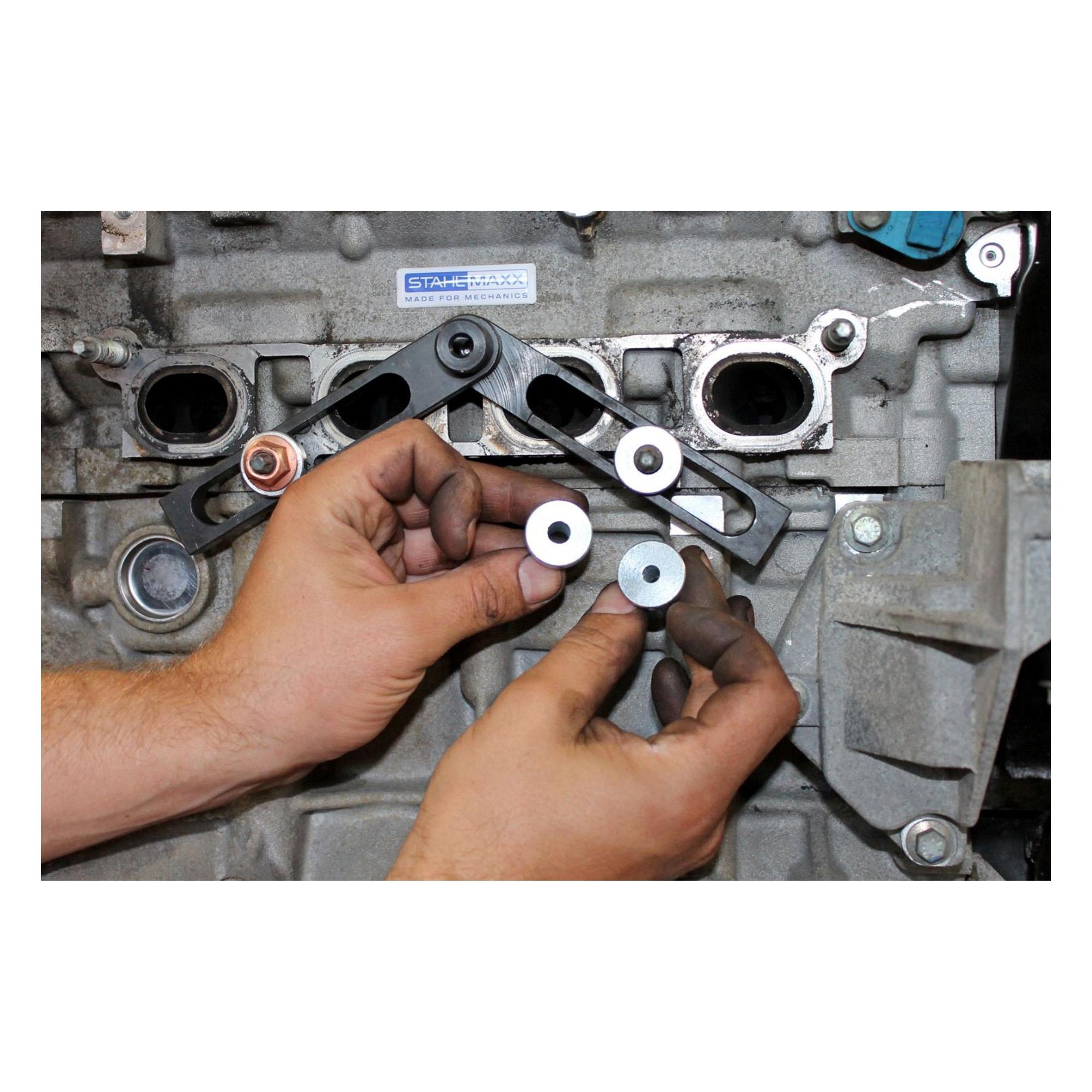

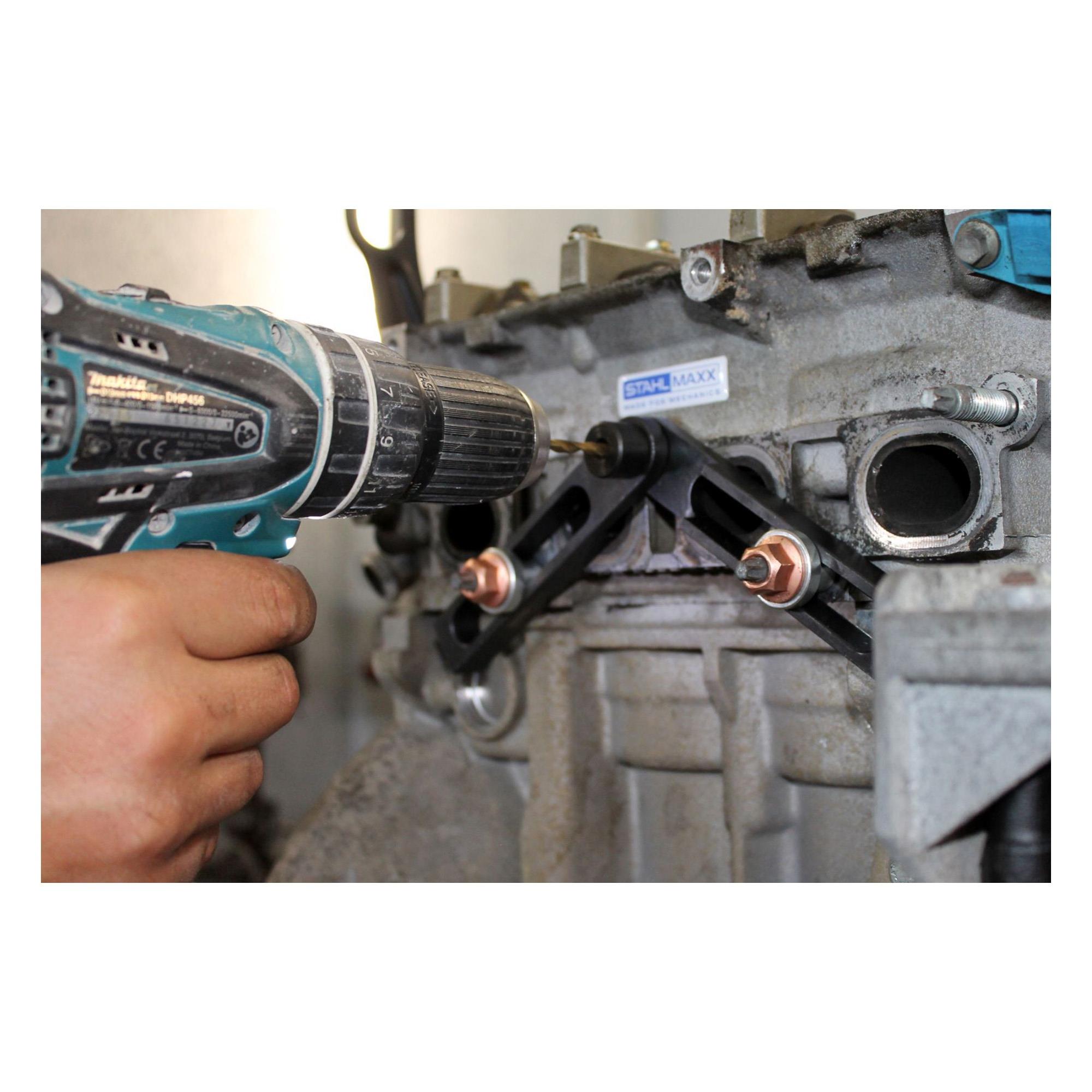

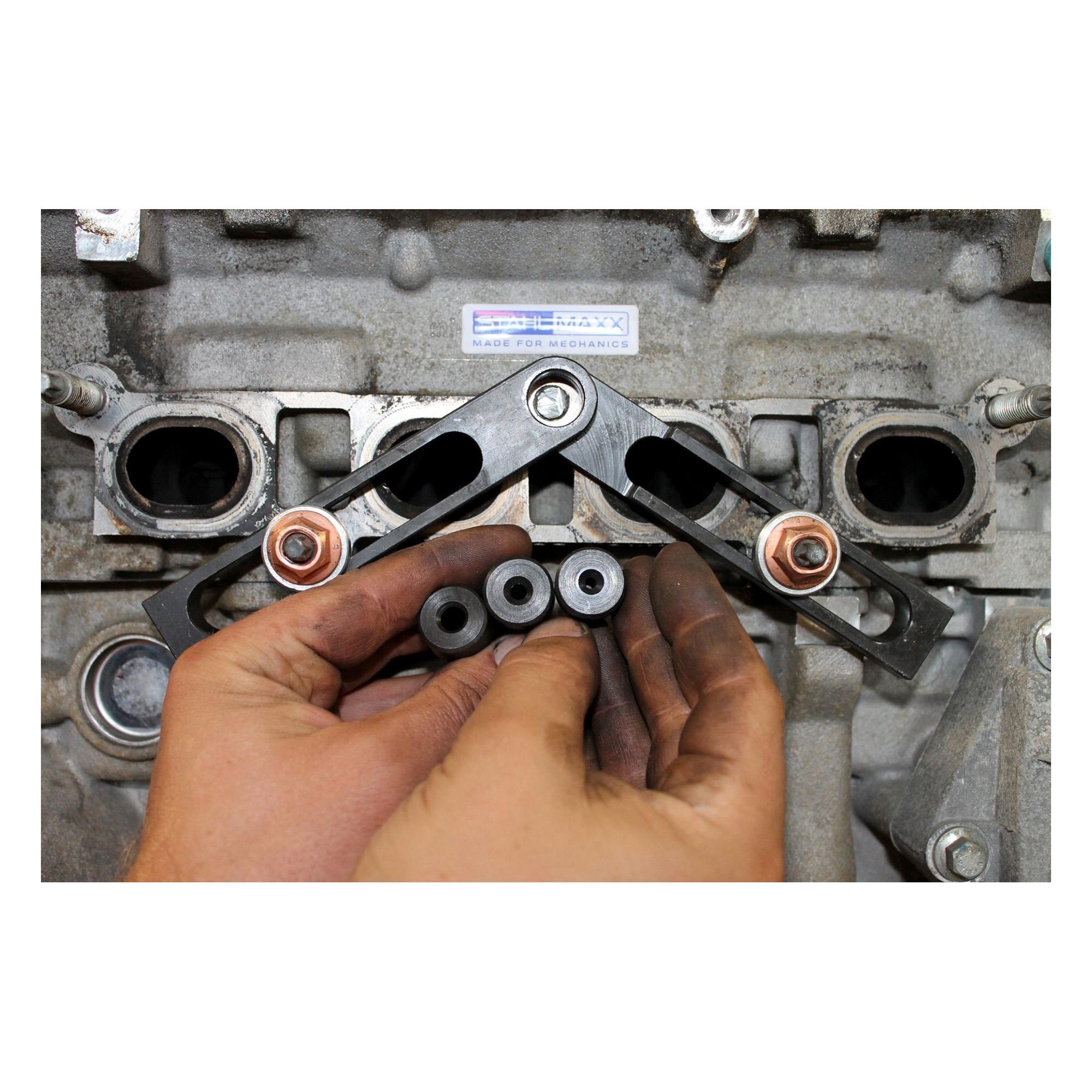

Die Ausbohrlehre/n werden zuerst mit den silbernen Adapterhülsen in der richtigen Größe an vorhandene Befestigungsmöglichkeiten so angebracht, dass die Bohrführung exakt mittig über dem auszubohrenden Bolzen sitzt. Je nach Festigkeit und Bohrerqualität können mehrere Schritte von klein auf groß nötig sein. Die Hülsen können ohne ein Verstellen ausgetauscht werden.

Wir empfehlen unsere geschliffenen HSS-E DIN 338 Cobalt Bohrer, diese finden Sie unter der Artikelnummer (Größe in der Auswahltabelle wählen):

• Art.-Nr. 122625 - 3 mm Bohrer, HSS-E DIN 338 Cobalt, geschliffen, 2 Stk.
• Art.-Nr. 122628 - 4,5 mm Bohrer, HSS-E DIN 338 Cobalt, geschliffen
• Art.-Nr. 122632 - 6,5 mm Spezialbohrer, HSS-E Cobalt CO-5, geschliffen

Zum Ausbohren in engeren Platzverhältnissen empfehlen wir die Druckluft-Winkelbohrmaschine Art.-Nr. 52002.

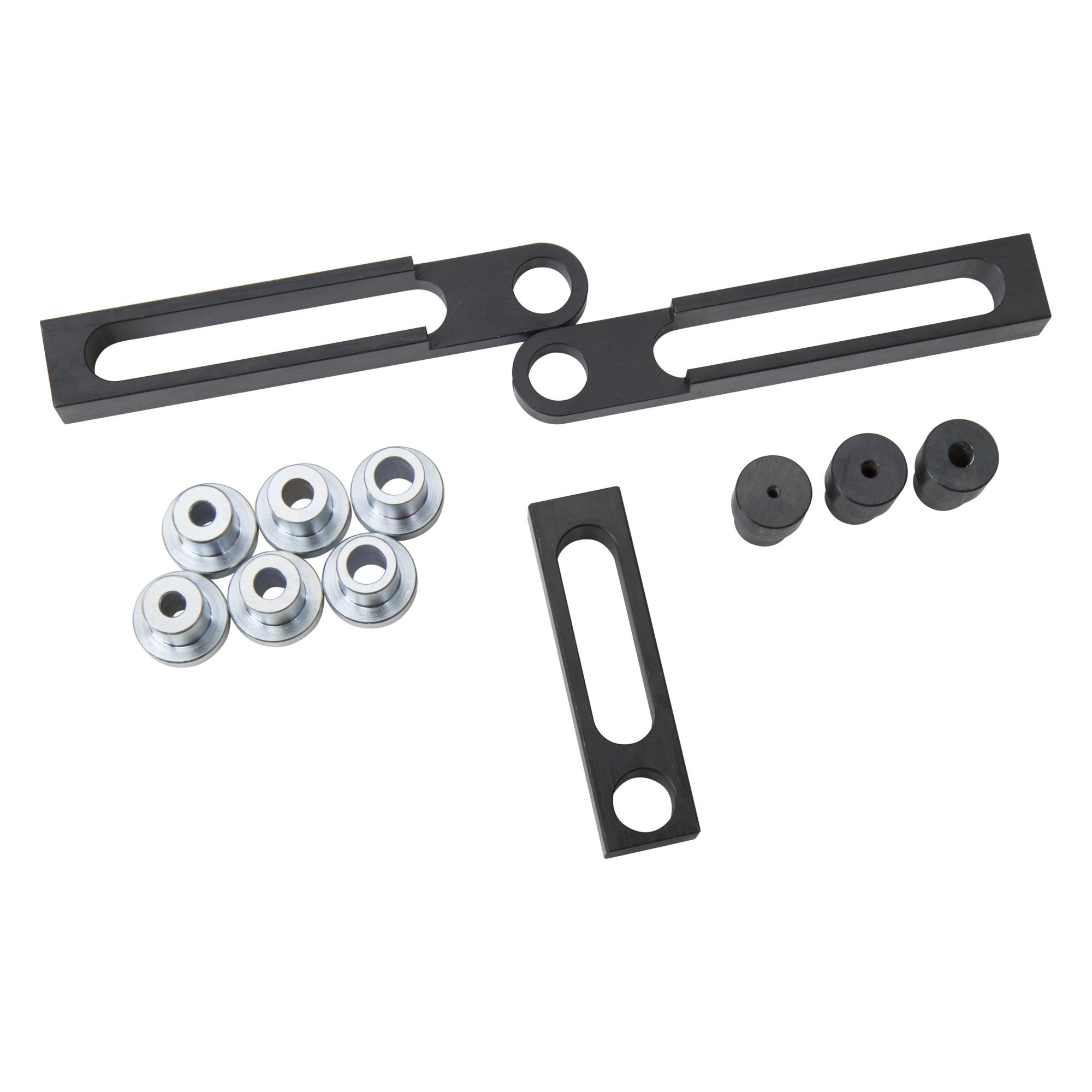

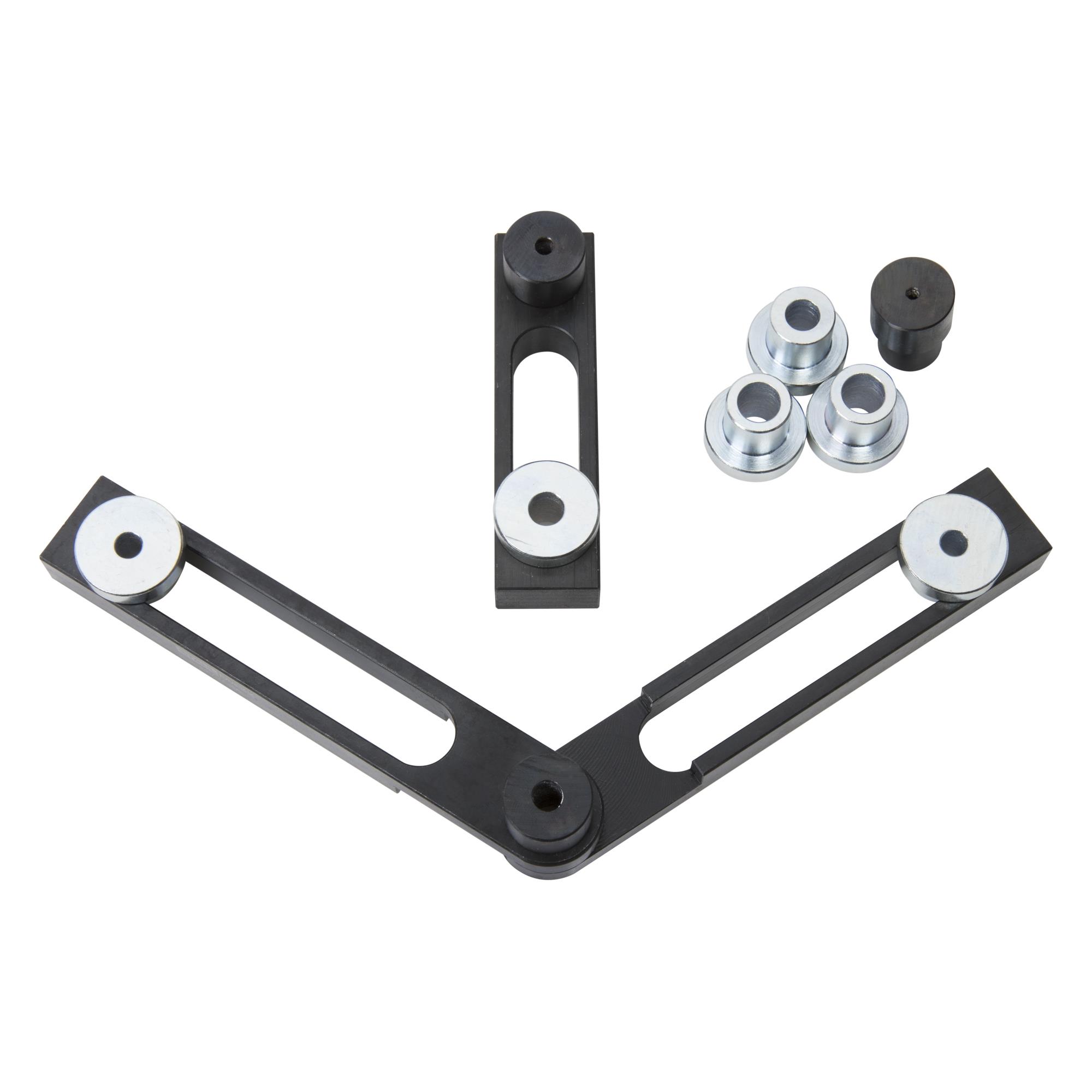

Lieferumfang:
1 x Bohrführung für Bohrer Ø 3 mm
1 x Bohrführung für Bohrer Ø 4,5 mm
1 x Bohrführung für Bohrer Ø 6,5 mm
je 2 x Adapterhülse zur Befestigung der Lehren, passend für M6, M8, M10
1 x Ausbohrlehre zur Befestigung an einer Schraube
1 x "Schmetterlingslehre" bestehend aus 2 verschiebbaren Lehren zur Befestigung an 2 Stehbolzen
